简述

根据CAD高程点及高程信息在Grasshopper中快速生成地形模型。

所需文件：CAD地形文件

所需软件：Rhino, Grasshopper

( 插件：Human, Weaverbird，Meshtools,Meshedit 可自行前往Food4Rhino网站或者插件官网下载 )

1.前期整理

Step1:

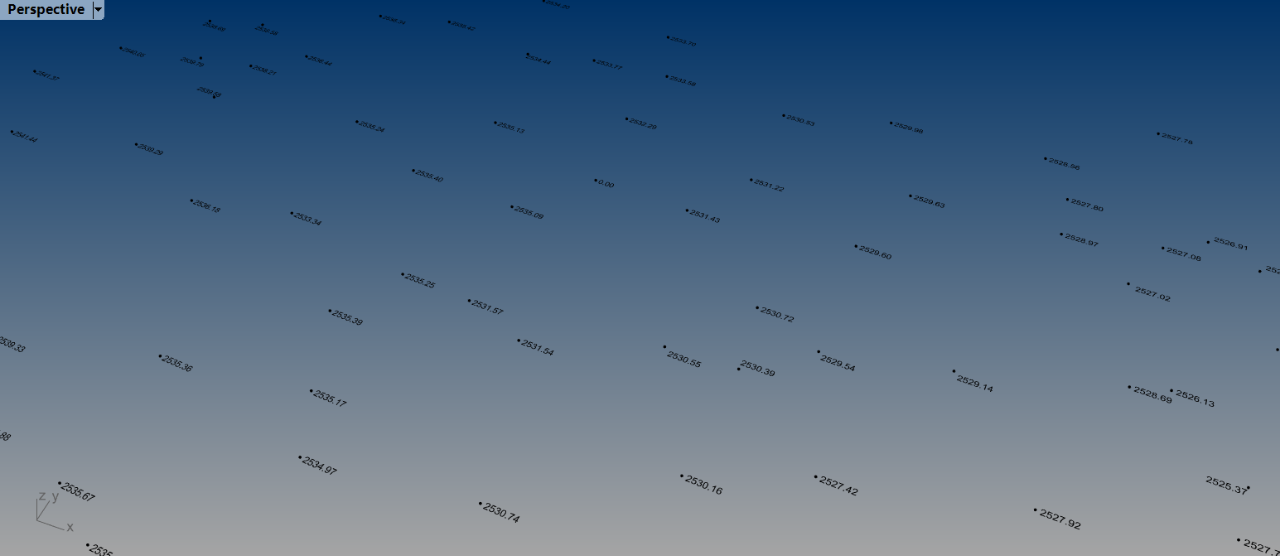

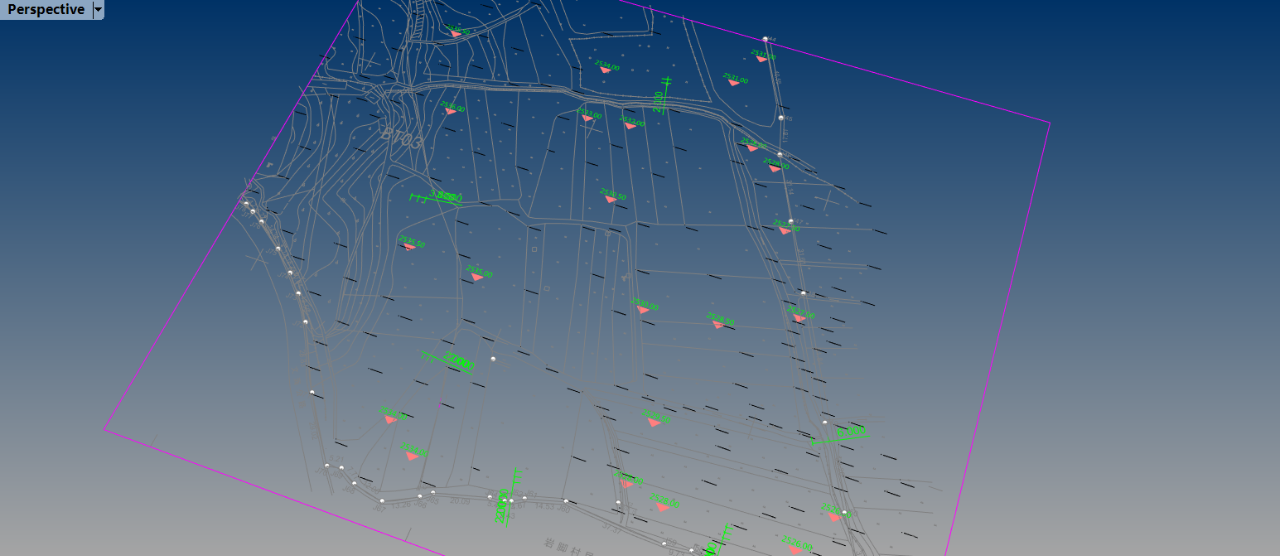

将CAD地形文件拖入Rhino中，（注：如果无法导入或者信息缺失，请转低版本CAD或者天正转T3进入Rhino）在此我们只需要高程点和高程数据（text），所以我们将其数字和点选取分别利用group命令成组，个人建议将这两组物件拷入另外一个Rhino文件，以免之后拾取text出现冲突。注意检查一个高程信息对应一个高程点，有些信息不完善的CAD图纸可能会出现信息不匹配或者有重复信息的问题。检测重复物件可以用犀牛命令：SelDup , 快速拾取文字和点分别可用：Selpt和Seltext，如果有分图层则可按图层选取：selLayer .

2.制作部分

2.1 拾取

Step2.1:

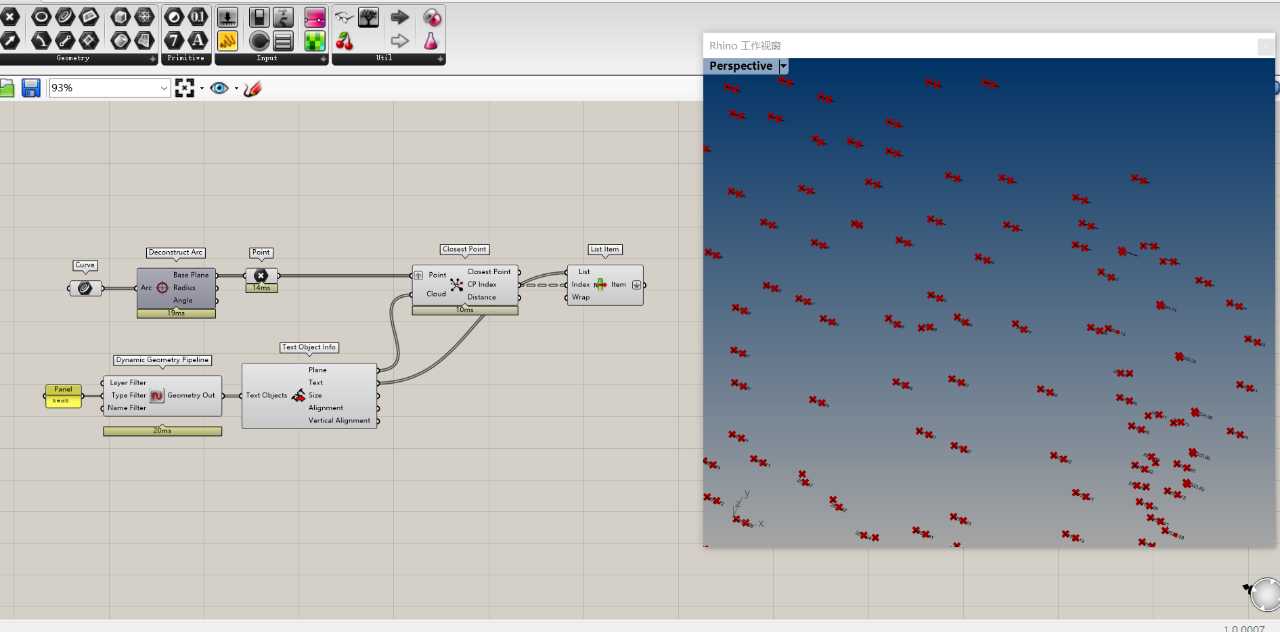

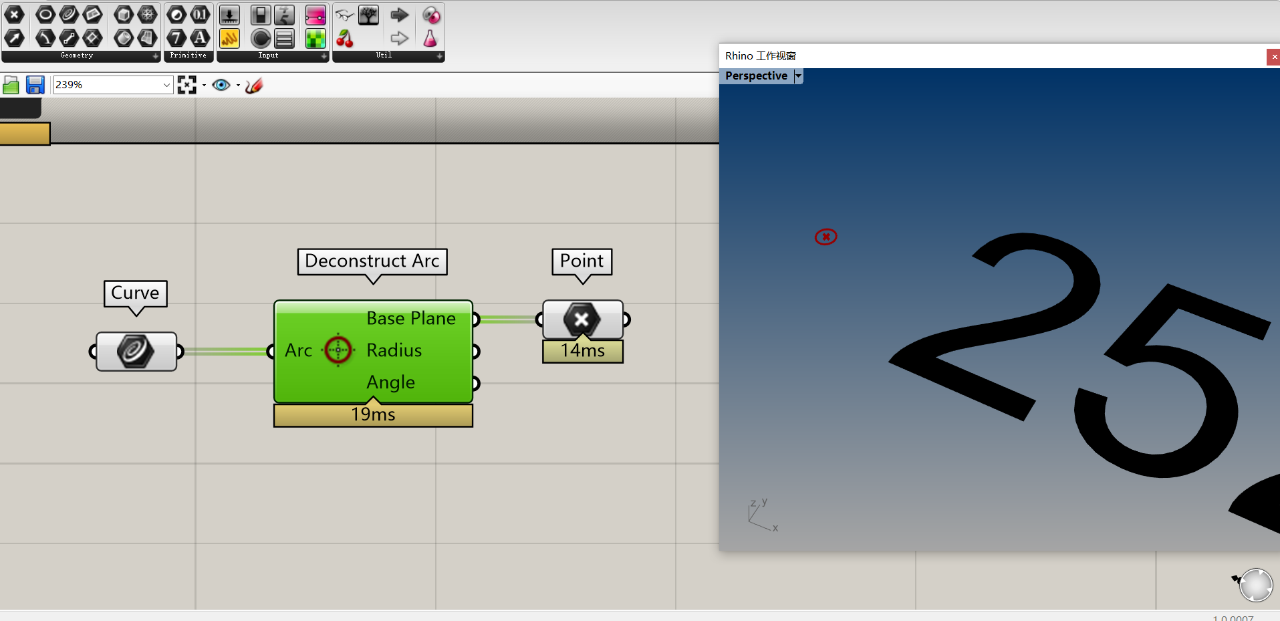

由于我的CAD高程点形成是个圆形状，所以我们需要把所有的圆形曲线拾取到Grasshopper里，并且求出其圆心。（注：一般来说CAD里会把高程点或者数字打成组块，抓紧GH之前记住要把组块explode）

Step2.1:

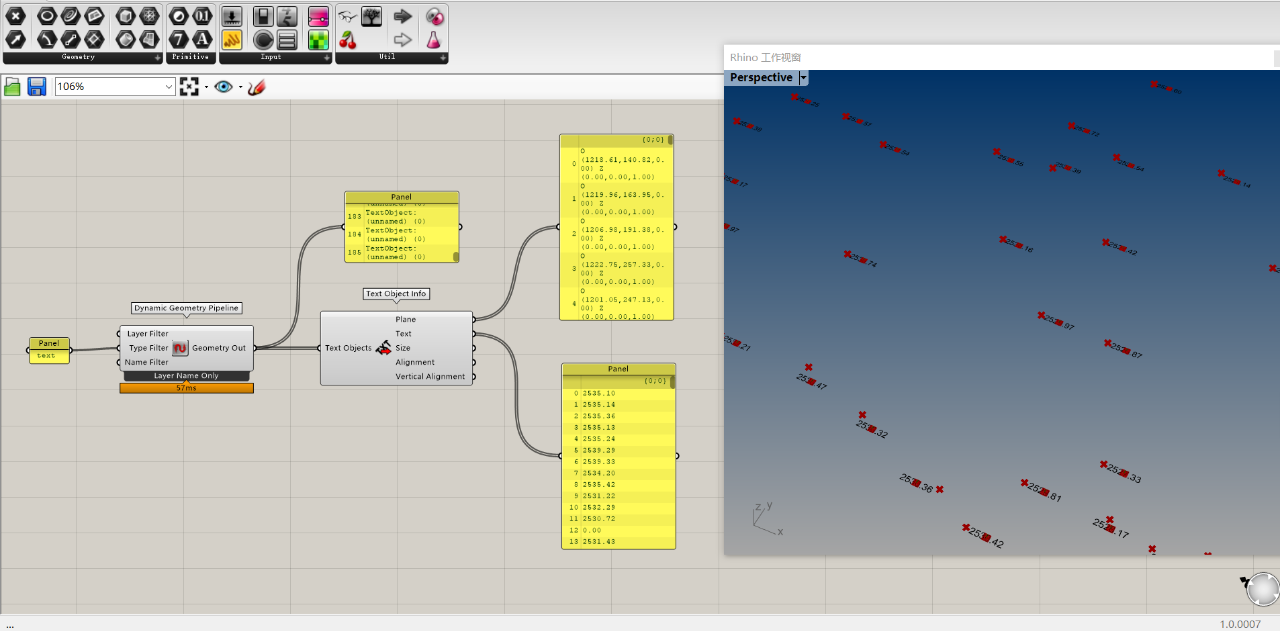

利用Human插件中的Dynamic Geometry Pipeline拾取犀牛中的text文件进入GH，这个电池可以根据图层名称，物件类型及物件名称拾取犀牛内的物件进入GH。我们这里利用拾取类别这一项。拾取进来之后发现输出的Geometry是没有任何数据的text，从而我们需要利用Text Object Info将其解析，该电池会输出text的平面，内容，大小等。

2.2 高程点的匹配

Step2.2:

细心的朋友应该可以发现，在上一步拾取圆圈和text的时候并没有什么顺序可言，就是 “一把抓" ，这样盲目的去用点对应数据move是不能够匹配的。所以我们在此用closest point运算器去求得每个圆圈中心点附近离它自身最近的text。对于此运算器的理解对于小白来说可能得停顿半分钟，圆圈的中心点得Graft升组，让每个点都放到一个单独的袋子和下面text的平面点进行运算，这样就确保每个点都到下面的大袋子里找到一个合适自己的最近点。  如果上下两个数据列表都是大袋子，那就没办法确保每个点能和下边的大袋子每个数据都过一遍。

Step2.2:

通过Closest Point运算器我们就可以得出，圆圈中心点在下边大袋子里找到自己最近点的序号（CP Index) . 那就可以利用这些序号去一一从下边大袋子里抽取text，最后别忘了flatten还是让它们一起在一个大袋子里玩耍吧。（注意这里list item的输入端list是text而不是一开始的plane了，因为plane的排序和text的排序是一毛一样的，而我们需要的最终结果也是text，这一步其实可以统称为将text顺着圆圈中心点重新排序）

Step2.2:

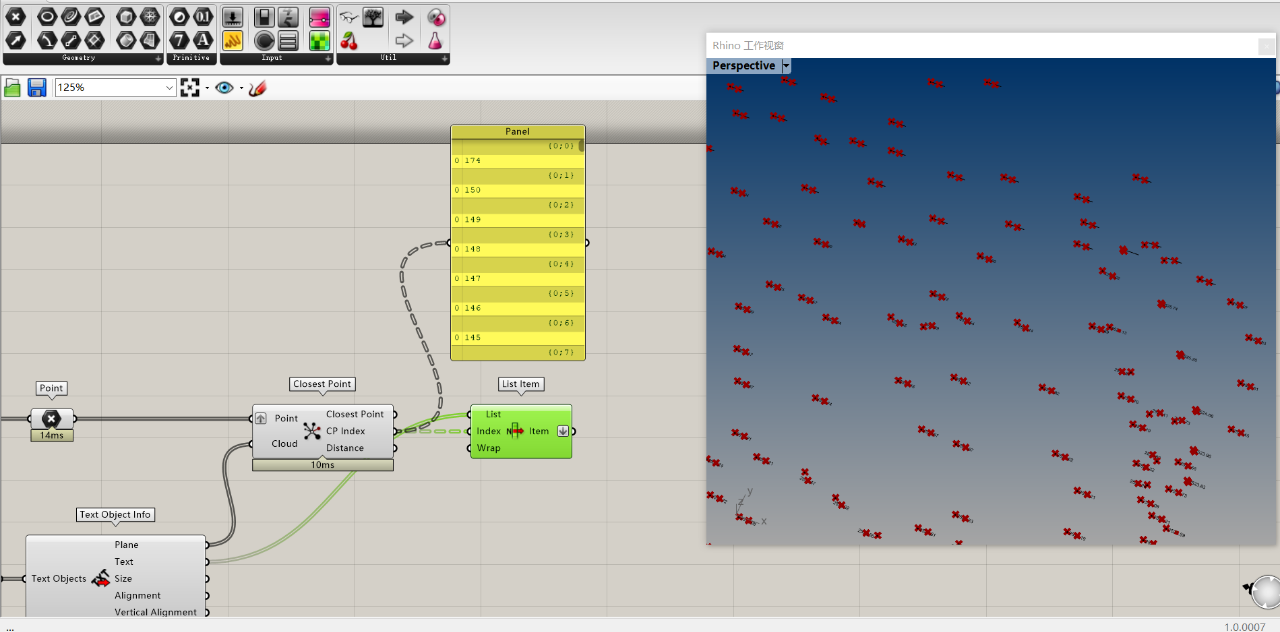

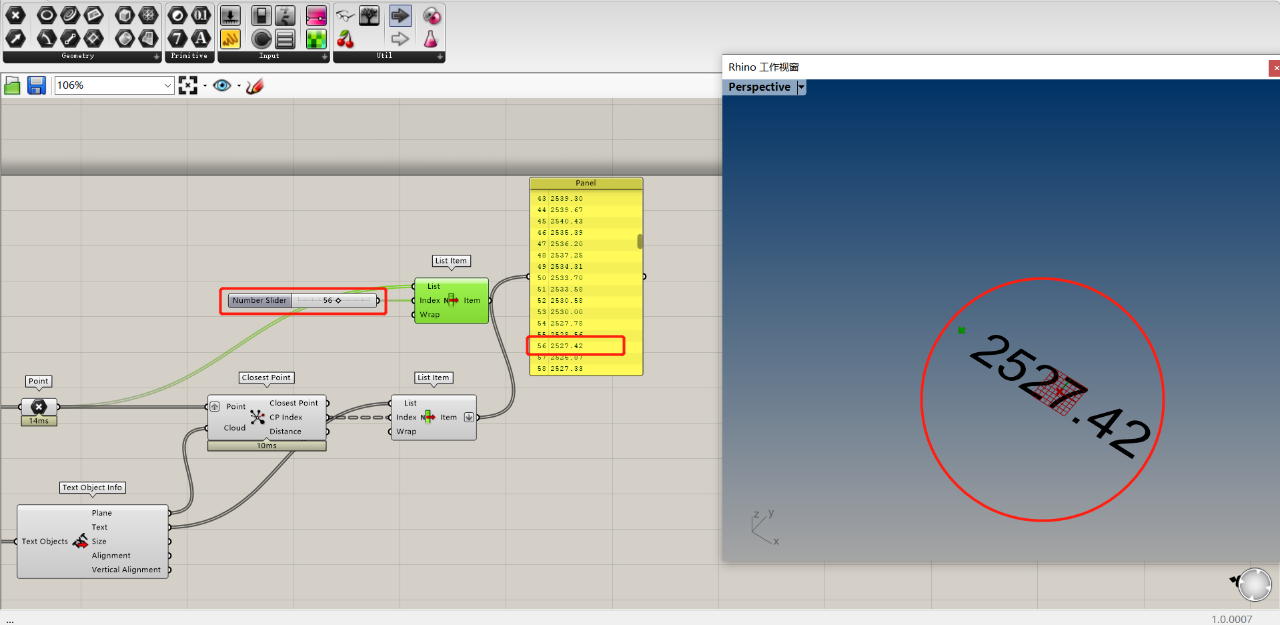

如果对结果不放心，可以进行检验，利用List Item对点进行随机抽取，然后鼠标中键点击List Item运算器Zoom缩放一下，可以看到对应的数据是否和我们再大袋子的数据是匹配的。

2.3 成面

Step2.3:

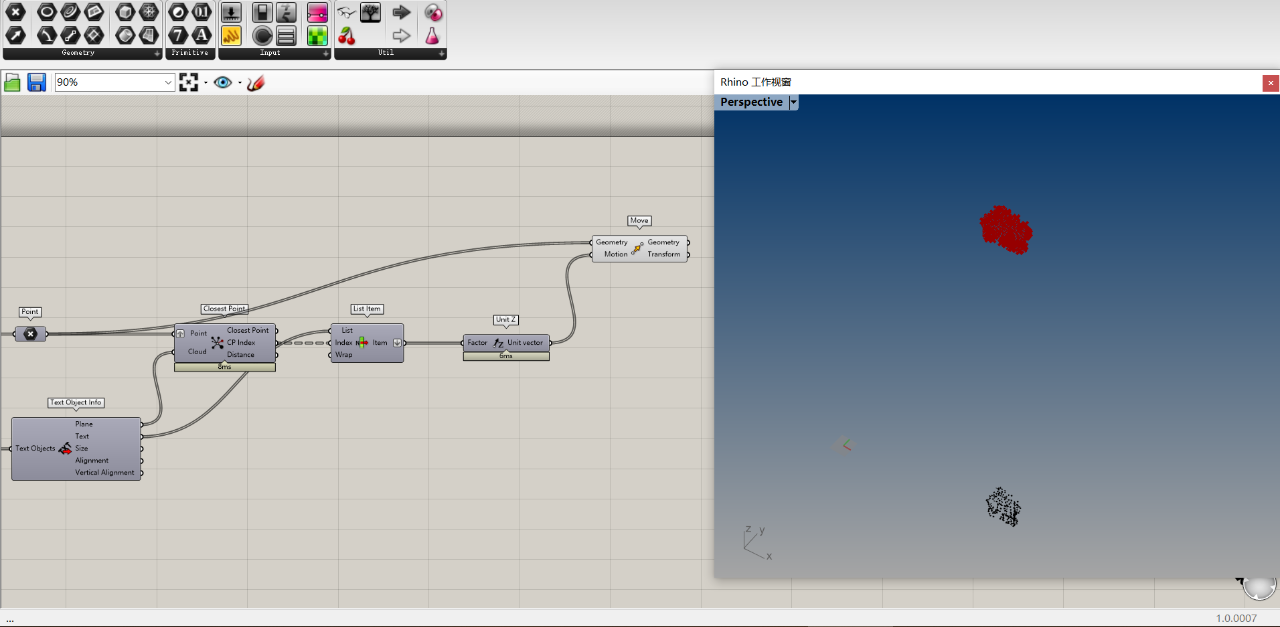

利用Move结合Z轴向量将高程点依据高程信息抬高。

Step2.3:

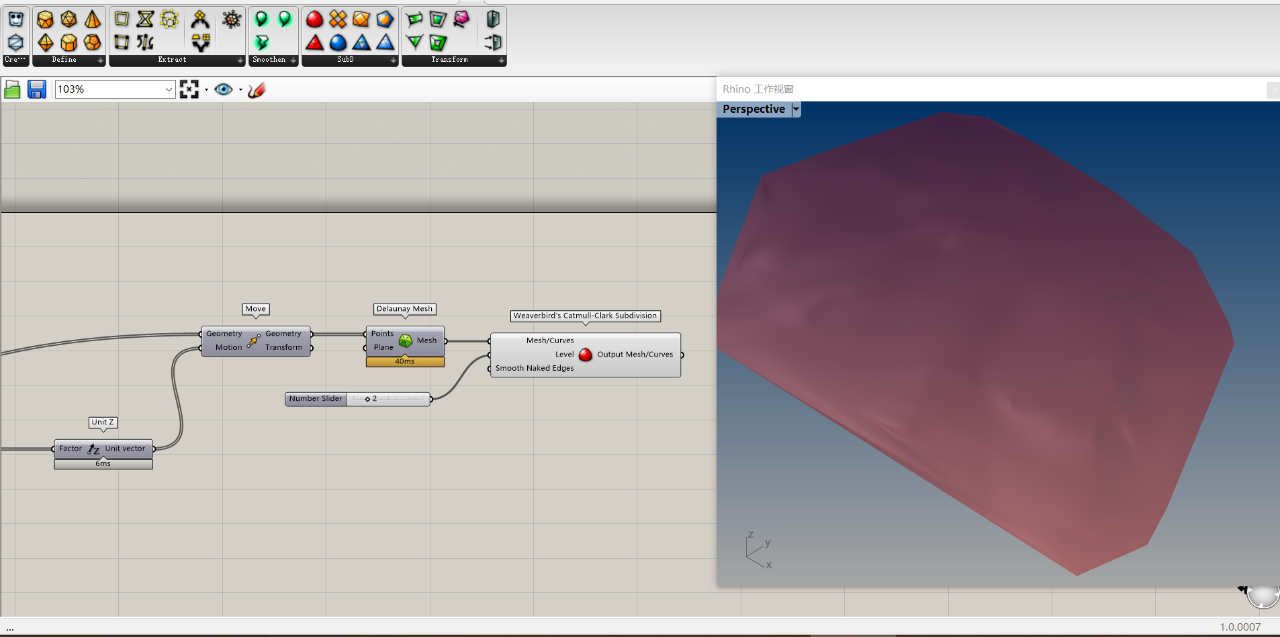

用Delaunay Mesh将点生成面，如果觉得面过于尖锐可以利用Weaverbird插件的Subdivision将其柔化。

3.细节调整

3.1 等高线

Step3.1:

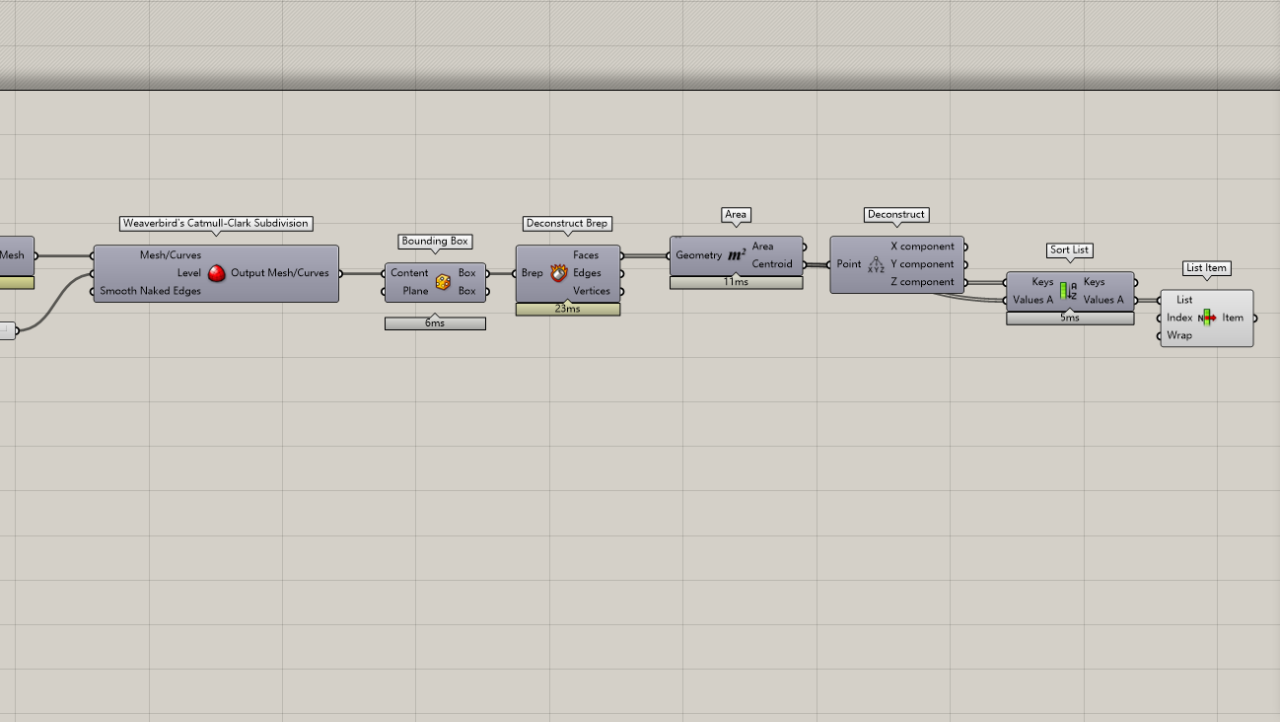

和犀牛内的Contour命令一样，要想Contour首先得有起始点。首先给上一步建立好的地形用Boundingbox 套上一层外接BOX，然后把BOX炸开求得每个面的中心点，再将中心点拆解成X,Y,Z坐标。通过Sort List 将Z坐标排序，Value端接入一开始的面积中心点，这样面积中心点就会跟着Z坐标的大小一样由小到大排序。所以List Item从ValueA抽取出来的第一个点就是最低点。

Step3.1:

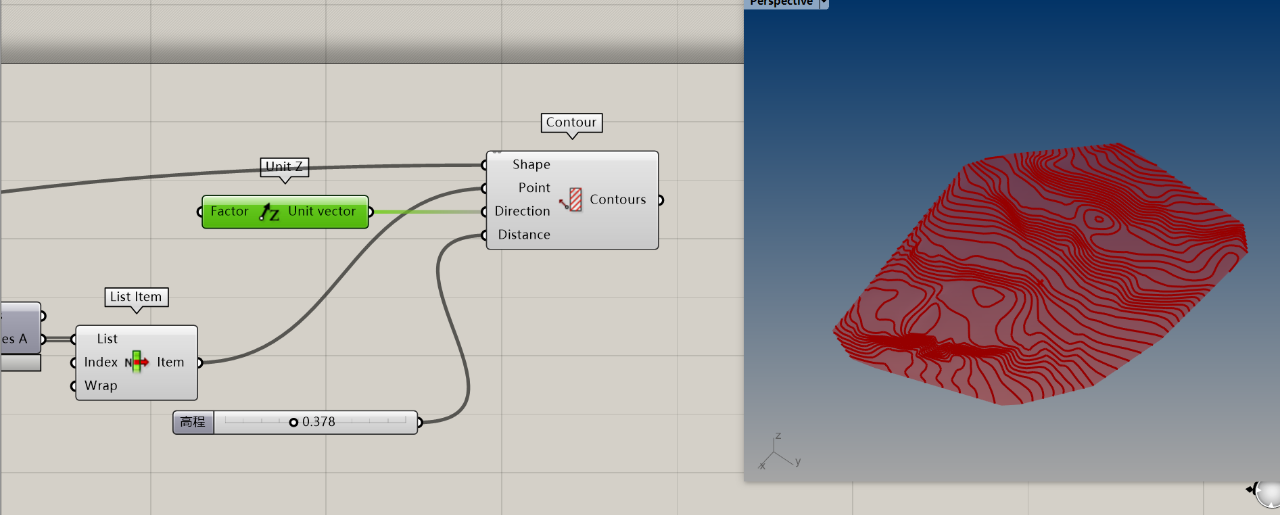

利用contour将面按照自己设定的高程分割生成等高线，以便于观察坡度大小。

3.2 着色

Step3.2:

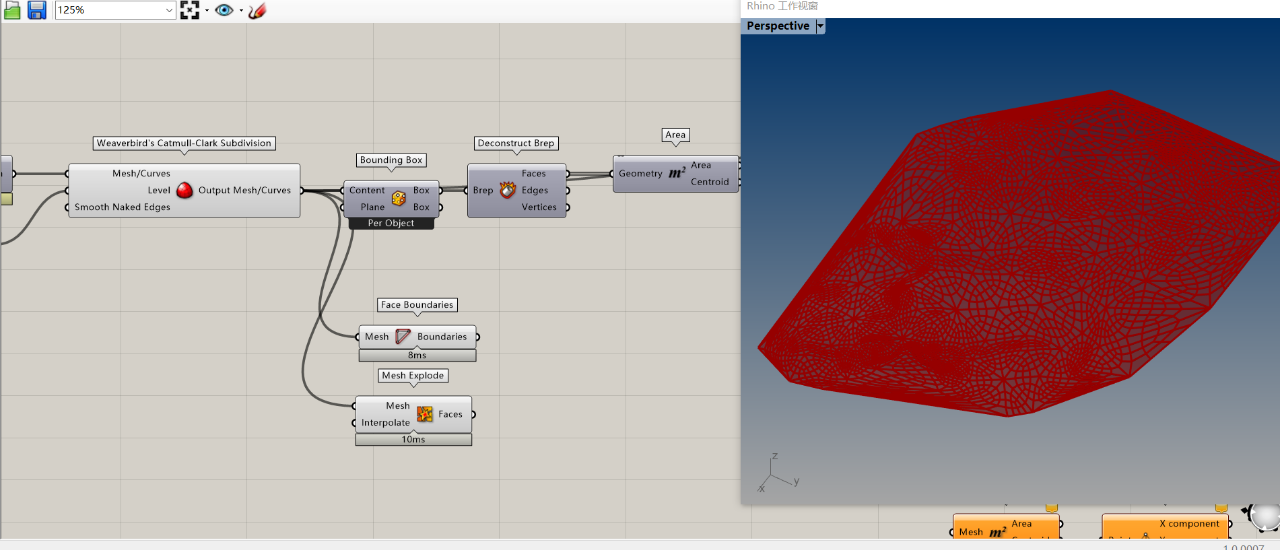

将之前subudivison的结果炸开可以用Face Boundaries查看细分mesh。

Step3.2:

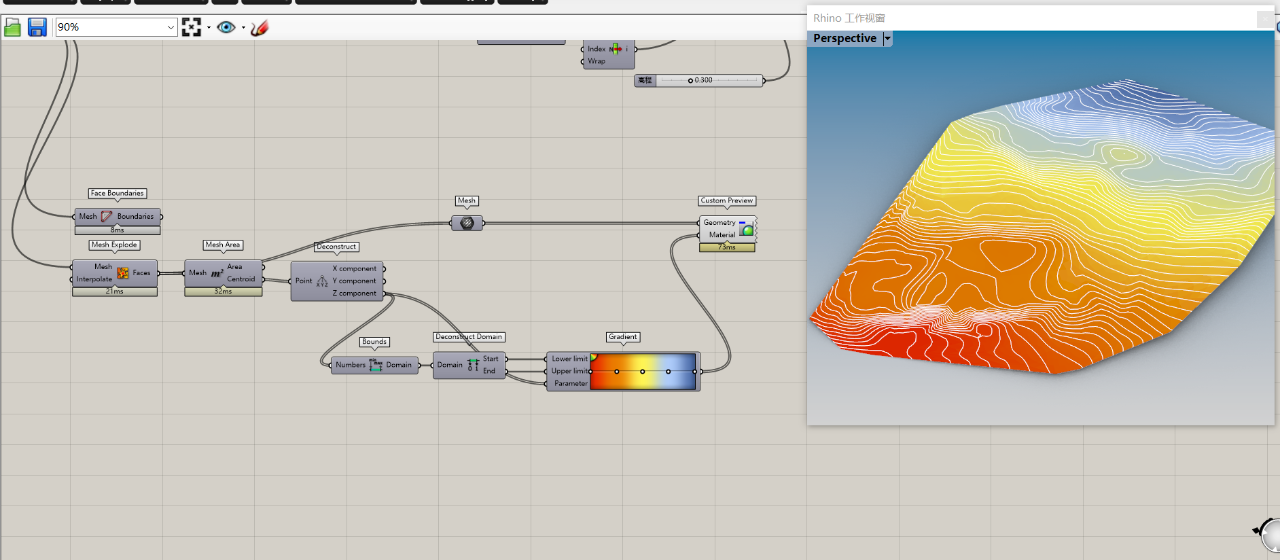

利用mesh面的面积中心点的Z轴坐标进行渐变着色，从而分析整个高程地块的高度分布情况。
