ArchiCAD处理CAD底图的技巧，点进来告诉你
本文源自公众号：FLBIM
ARCHICAD导入CAD底图后，我们可以对CAD底图进行调整边框和对图纸的图层进行管理，方便我们大家建模，下面小编将为大家介绍具体步骤，如下图所示。

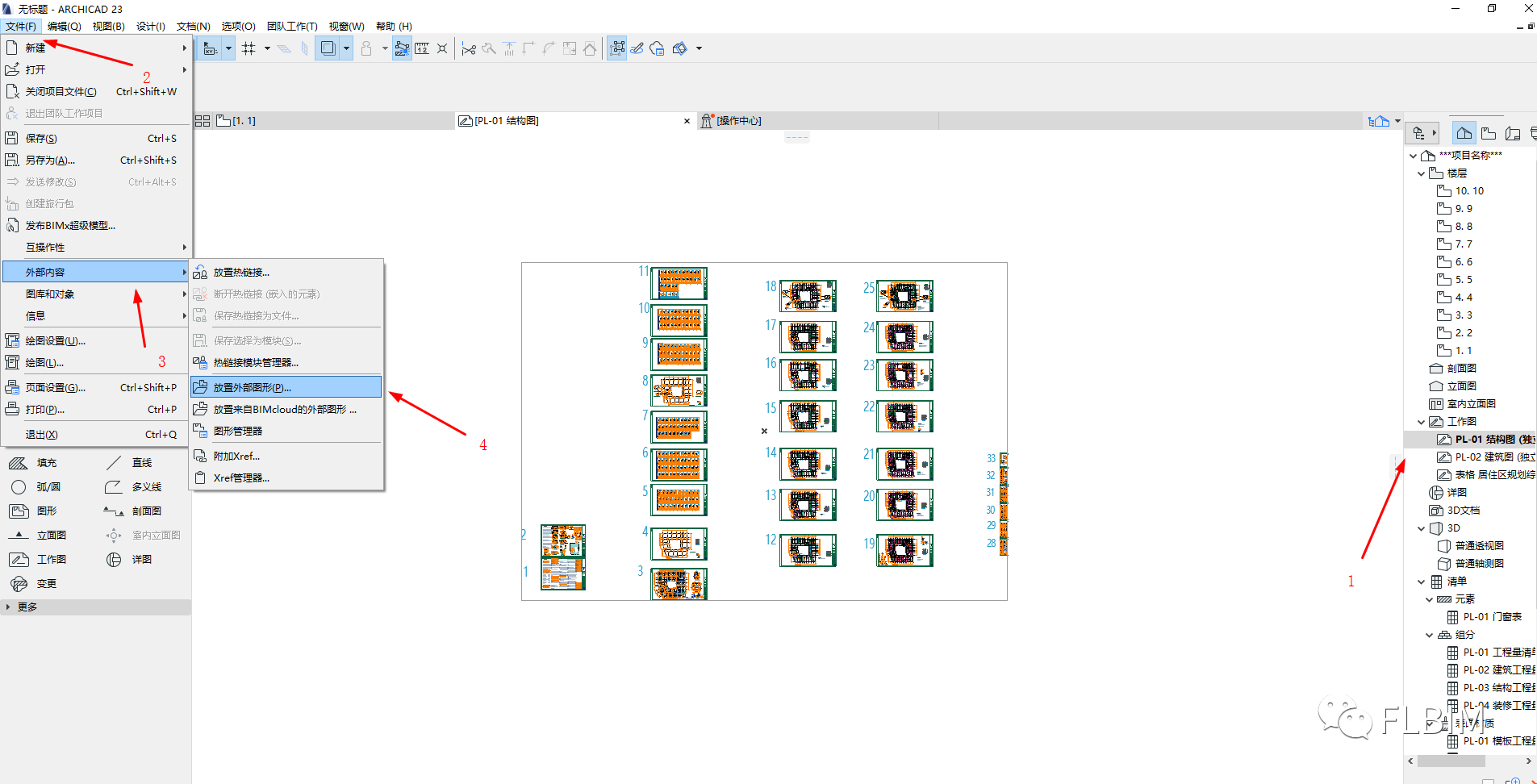

1：新建结构、建筑工作图。2：打开文件选项卡。3：选择外部内容。4：选择外部图形，找到你要导入的CAD底图。
1：选中图纸，任意点击图纸中周边的四个小黑点。2：上一步操作了之后，会弹出一个小方框，我们这时候选择箭头指向的这个调整方框，这时候我们就可以任意调整到我们需要看到的图纸，其他不需要的就不显示了（优点：通过调整只显示我们需要看到的平面图，可以提高我们的建模效率和减少电脑卡顿现象）。

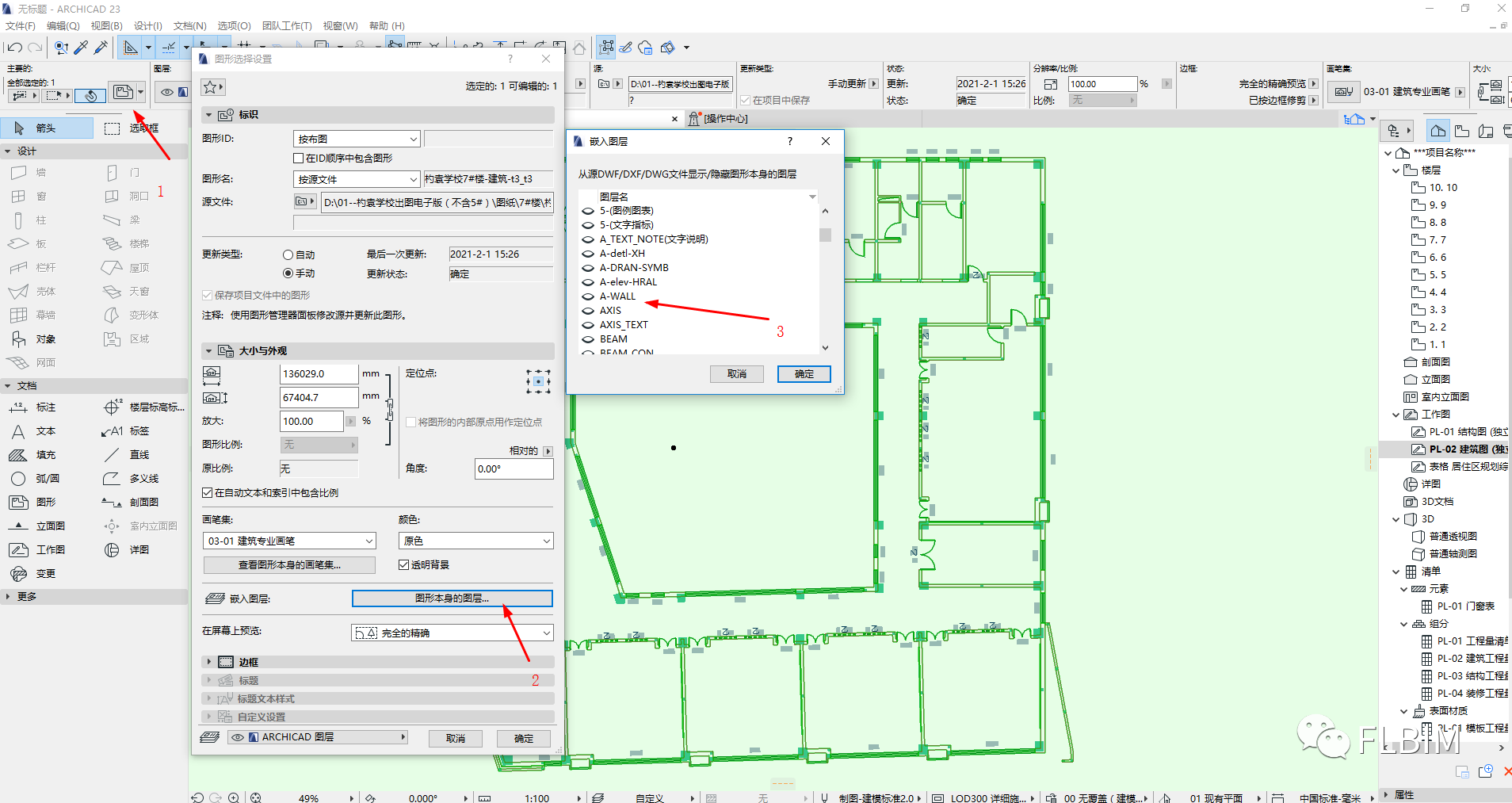

以砌体墙举例：1：选择图纸，打开属性对话框。2：选择图形本身的图层。3：我们把画砌体墙的图层保留，其余不需要的选择关闭，其他的同理，这样我们的CAD底图就会很简洁、清晰，建模起来效率也会提升。
(结束语）合理运用ARCHICAD处理导入的CAD底图和管理它的图层，会让我们的建模效率得以良好的提升。
