ArchiCAD如何创建异形幕墙？手把手教会你！
本文源自公众号：B学圈

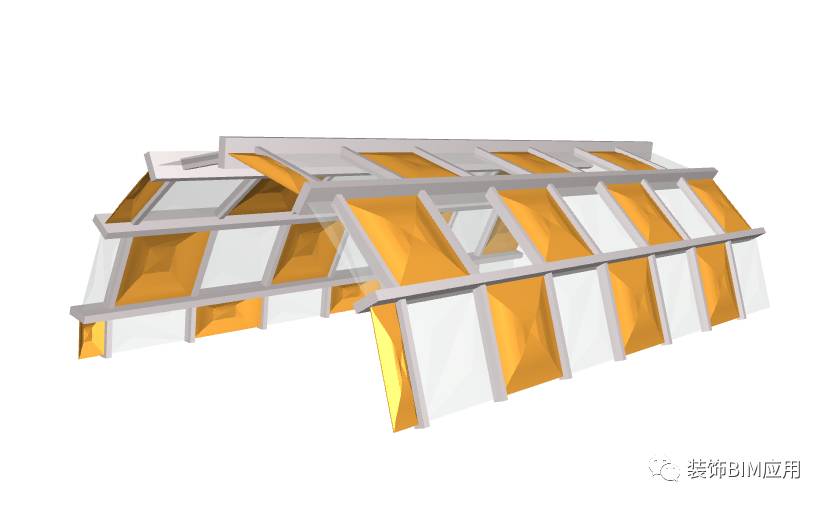

玻璃幕墙是现代大型、高层建筑常用的带有装饰效果的轻质墙体。看似复杂的结构，在ARCHICAD中通过【幕墙】工具即可快速创建幕墙是不是想要创建更高比格的幕墙？现在就教你创建异型幕墙。

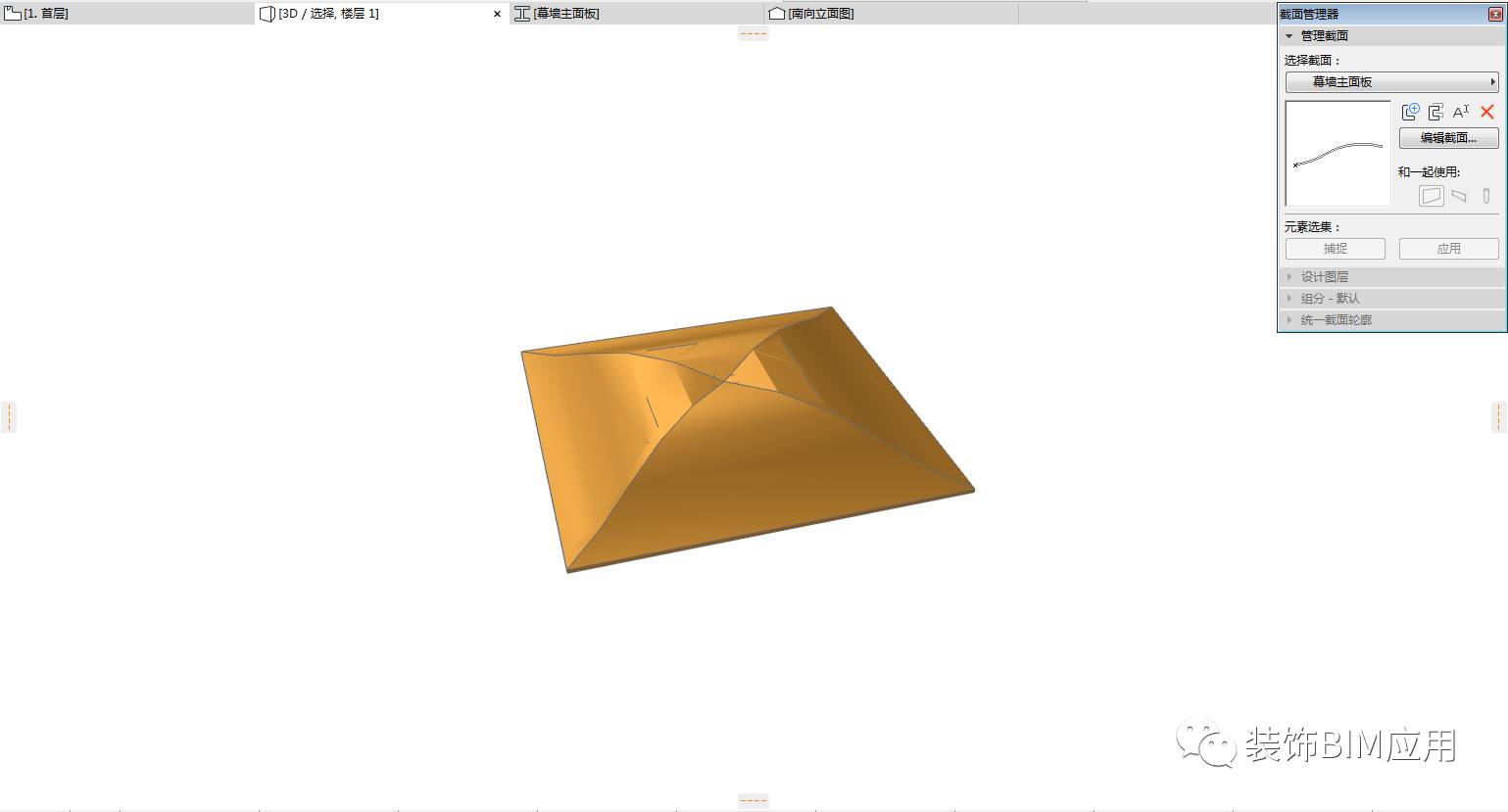

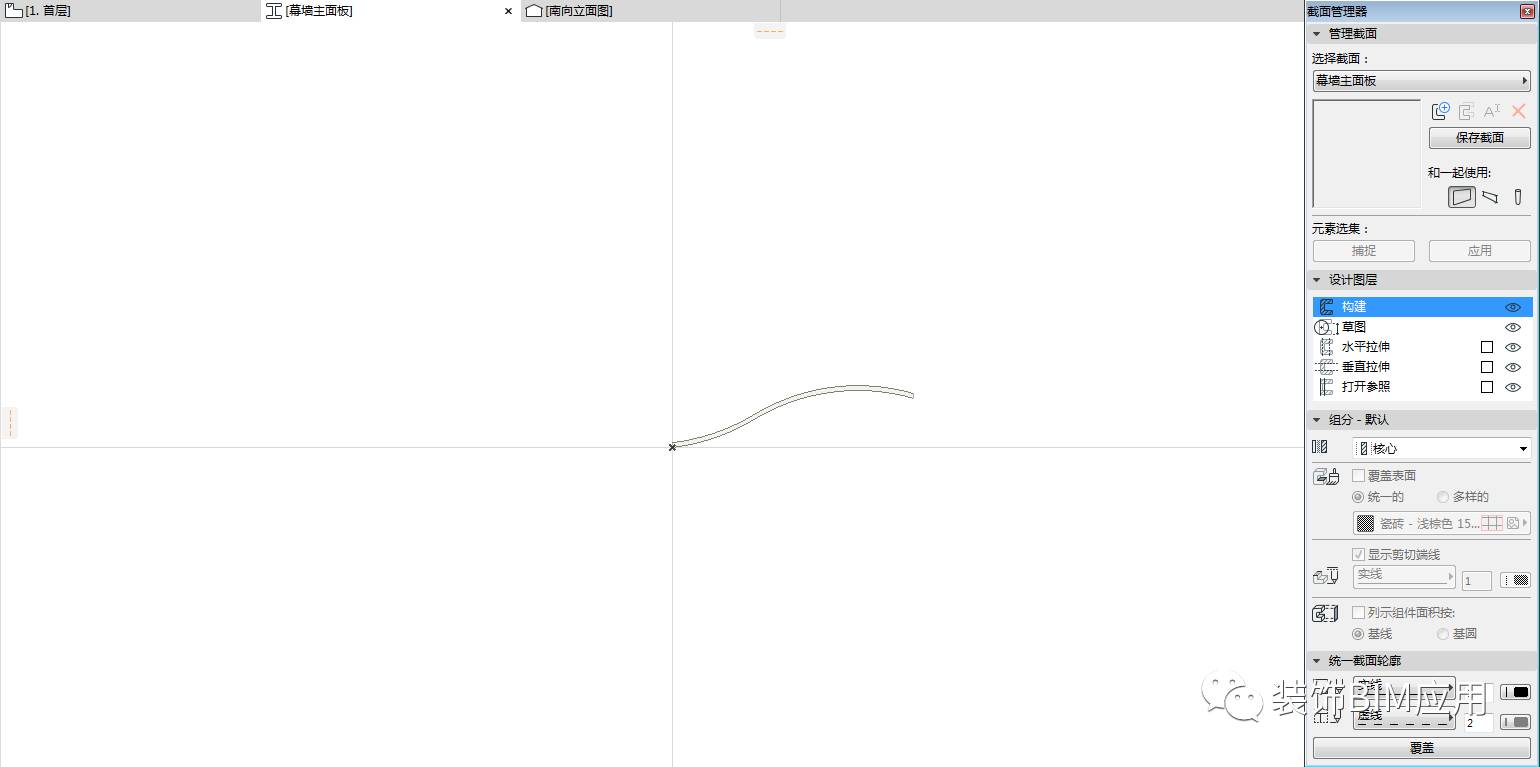

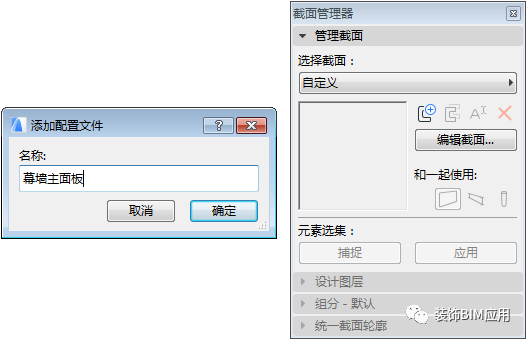

①通过【截面管理器】绘制自定义幕墙主面板截面（选项-元素属性-截面管理器）

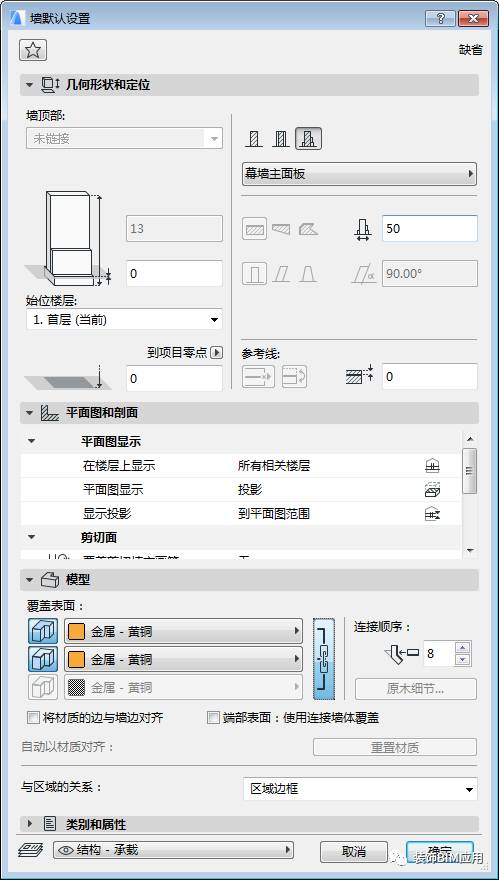

②通过【墙】工具，创建幕墙主面板
③切换到三维视图查看模型（快捷键F5）
④选中幕墙主面板将主面板储存为主面板对象（文件-图库和对象-将选集另存为-幕墙面板）

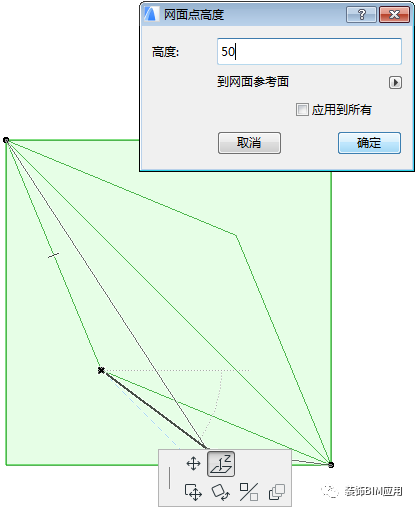

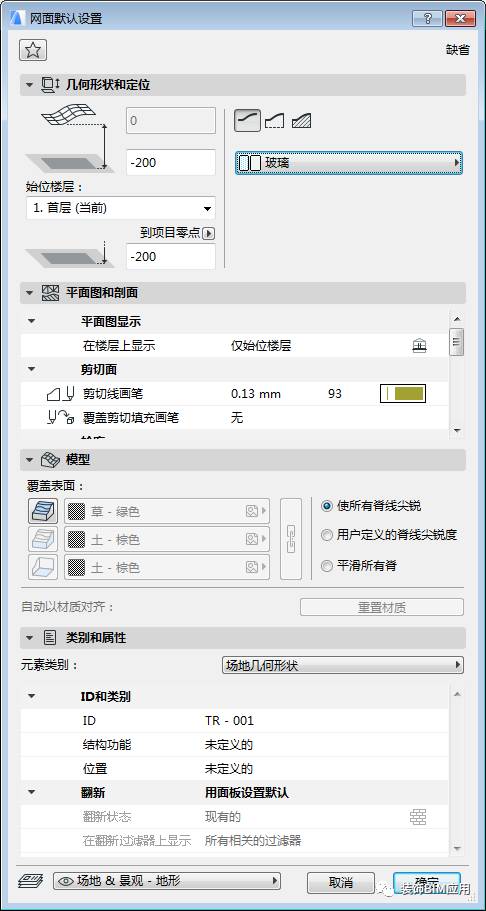

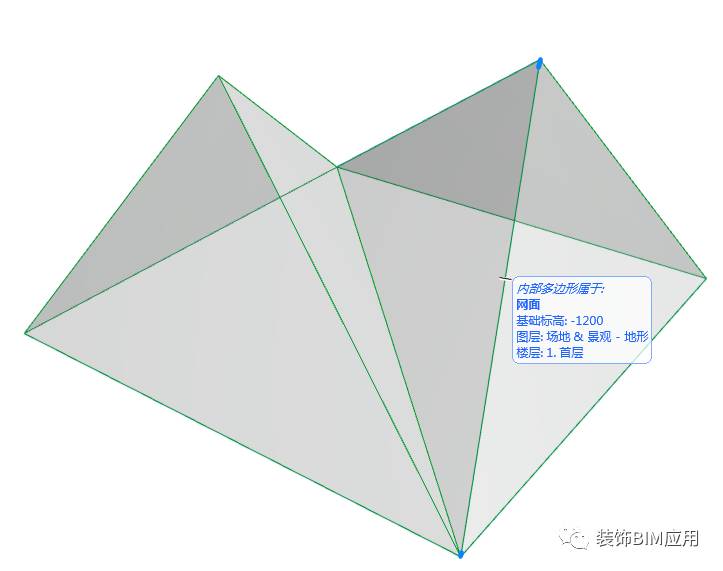

①创建异型网面,激活【网面】工具、选中网面，按空格键拾取等高线，并将等高线上的点抬高
②切换到三维视图查看模型（快捷键F5）
③选中幕墙次面板将次面板储存为次面板对象（文件-图库和对象-将选集另存为-幕墙面板

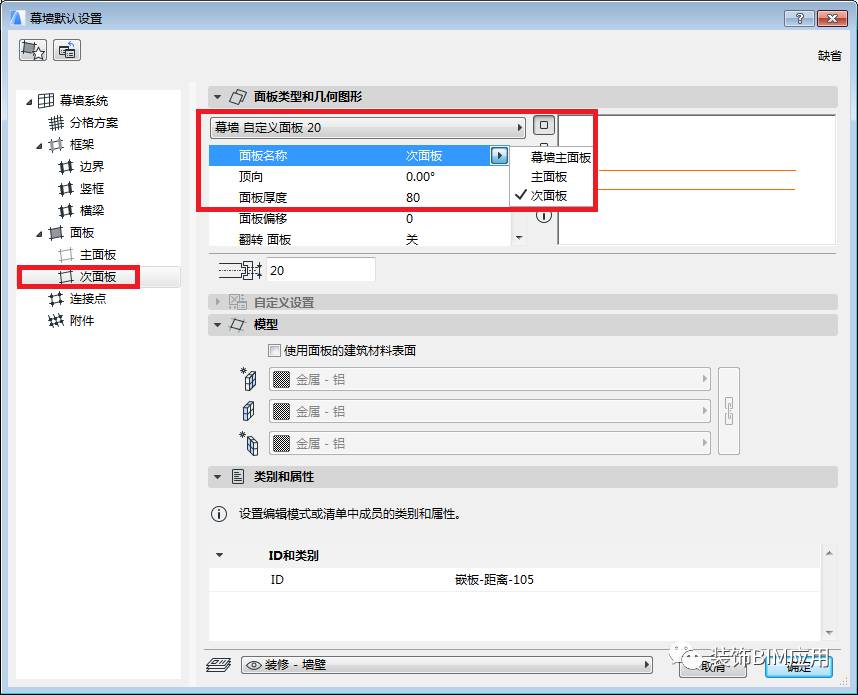

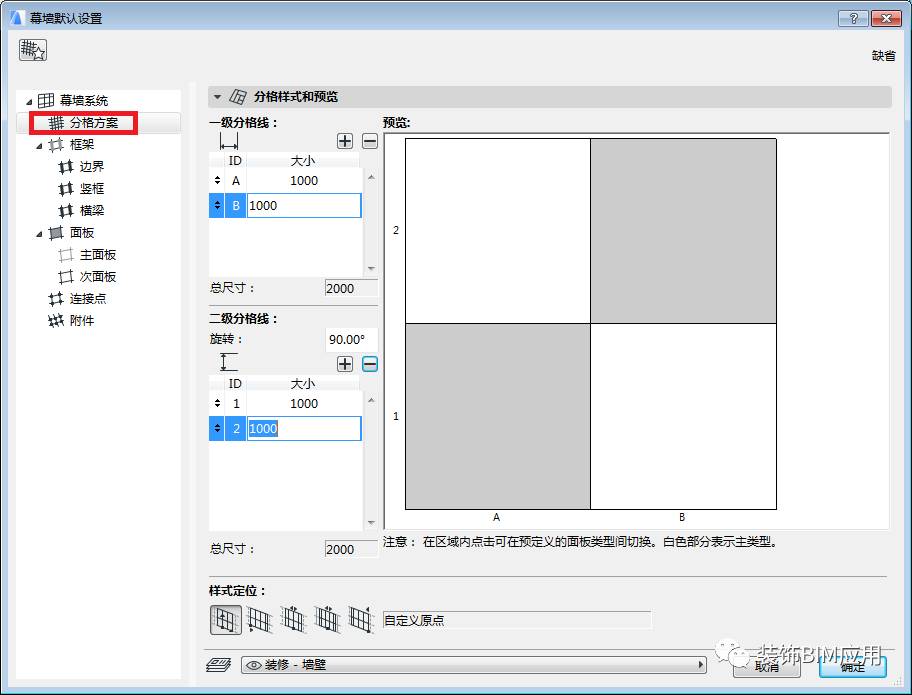

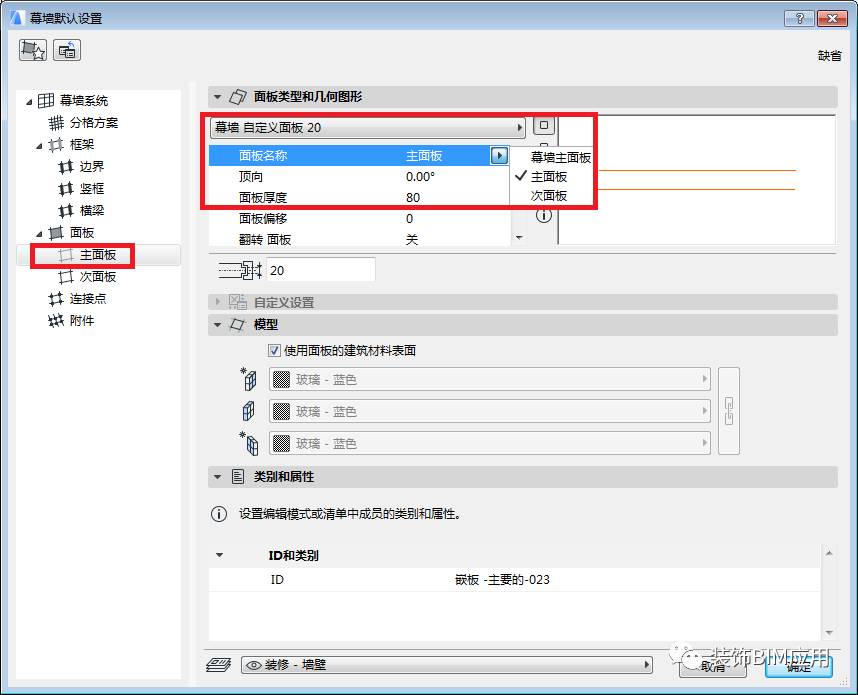

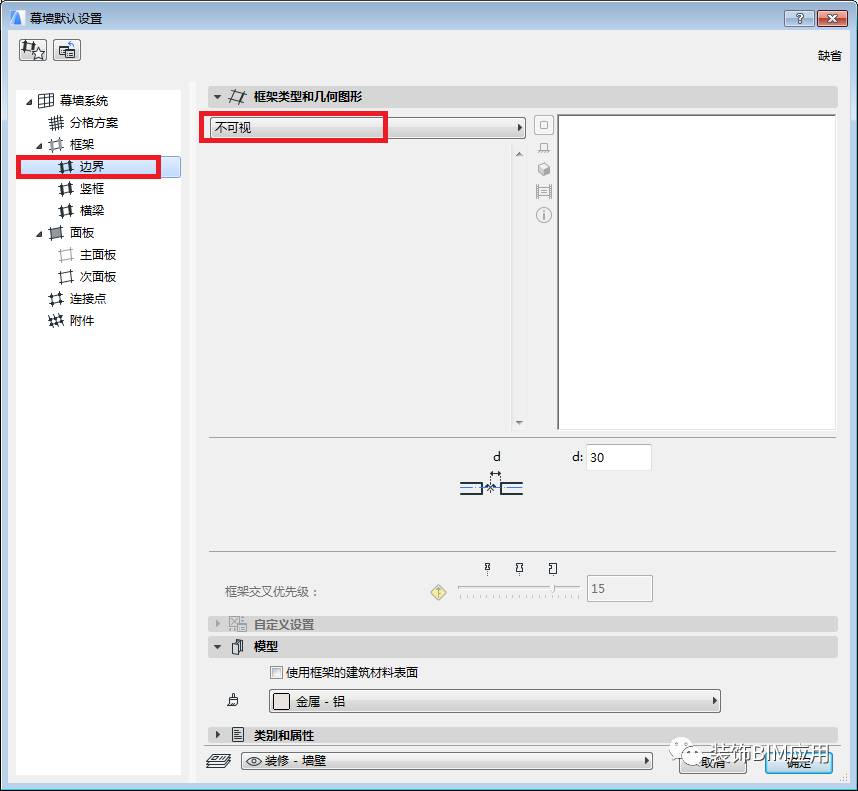

①选择【幕墙】工具，并设置
②选择【幕墙】工具，运用曲线的半径和轴的几何方法绘制幕墙
