ArchiCAD使用技巧有哪些？AC小技巧：图形覆盖组合（上）
本文源自公众号：广东重工院BIM中心
今天的课程有点多，小编把课程分成上下两部分，今天先讲解上部分。
今日份小技巧：图形覆盖组合
默认快捷键 ：无（可自行设置快捷键）
图形覆盖组合命令的具体位置，点击底部菜单 - 图形覆盖组合
首先打开ARCHICAD软件
然后将需要变颜色的物体与其它物体区分开来，可以用图层或尺寸、材料等区分。
接着点击页面最底下菜单栏中的图形覆盖组合命令。
(图形覆盖组合命令如上图所示)
点击页面最底下菜单栏中的图形覆盖组合命令，这时会跳出一个图形覆盖组合的对话框。

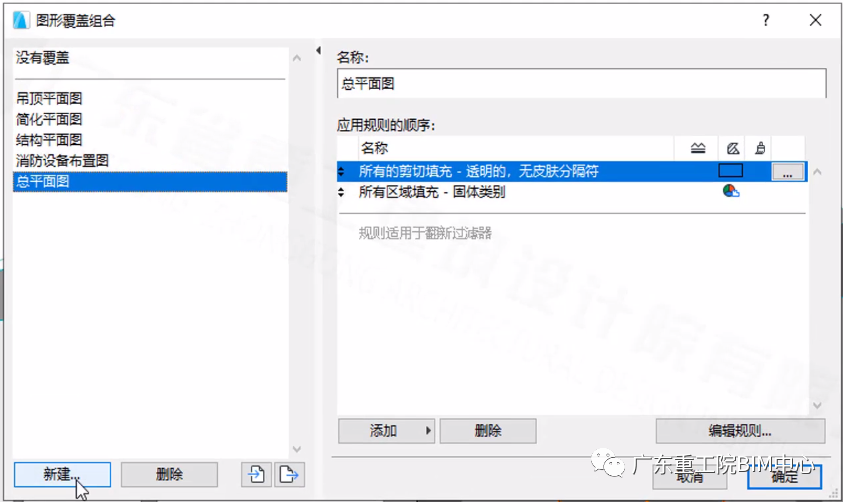

(图形覆盖组合对话框如上图所示)
点击 ‘ ’新建 ” 按钮，新建一个组合，输入名称，点击确定。
选择新建的组合，点击 ‘’ 添加 ‘’ 就会跳出一个图形覆盖规则的对话框，找到可以区分需要变颜色的物体与不需要变颜色的物体的条件。
（例如：视频中我们要将墙体变透明，那么就将要变透明的墙体与不变透明的墙体用图层区分开来，那么我们就找到要变透明墙体的图层，添加新规则。）

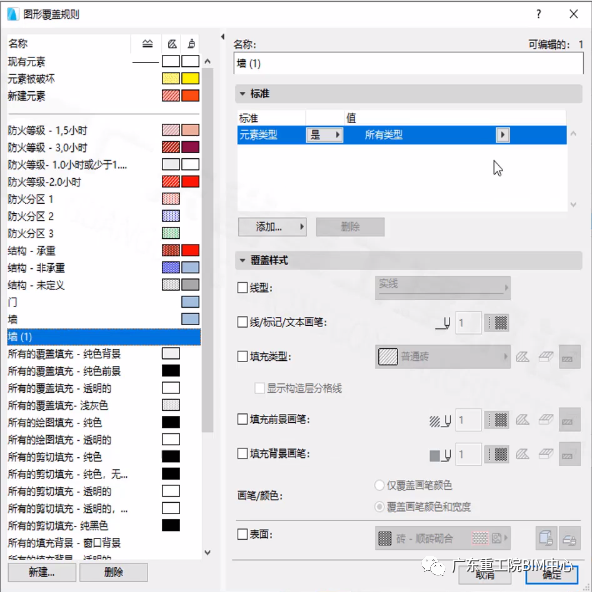

(图形覆盖规则对话框如上图所示)
然后点击表面颜色，要变成什么颜色就选择什么颜色。
（例如：要将墙体变透明，则选择透明的颜色。）
最后点击确定就完成啦！
