ArchiCAD使用技巧有哪些？AC小技巧：图形覆盖组合（下）
本文源自公众号：广东重工院BIM中心
今天的课程是上一节小技巧图形覆盖组合的下部分讲解。
今日份小技巧：图形覆盖组合
默认快捷键 ：无（可自行设置快捷键）
图形覆盖组合命令的具体位置，点击底部菜单 - 图形覆盖组合
继上部分讲解，我们将墙变透明了，门和顶也可以用同样的方式变透明，这样就可以不用删除墙体。
我们将要变透明的门与其它物体区分开来，可以用图层或尺寸、材料等区分。
（例如：视频中要变透明的大门与其他门的尺寸不同，所以用尺寸就可以将他们区分开来。）
接着点击页面最底下菜单栏中的图形覆盖组合命令。
(图形覆盖组合命令如上图所示)
找到设置好的组合，在组合中添加新规则。（ 例如：视频中点击添加，选择条件 - 门 ）
(图形覆盖组合对话框如上图所示)

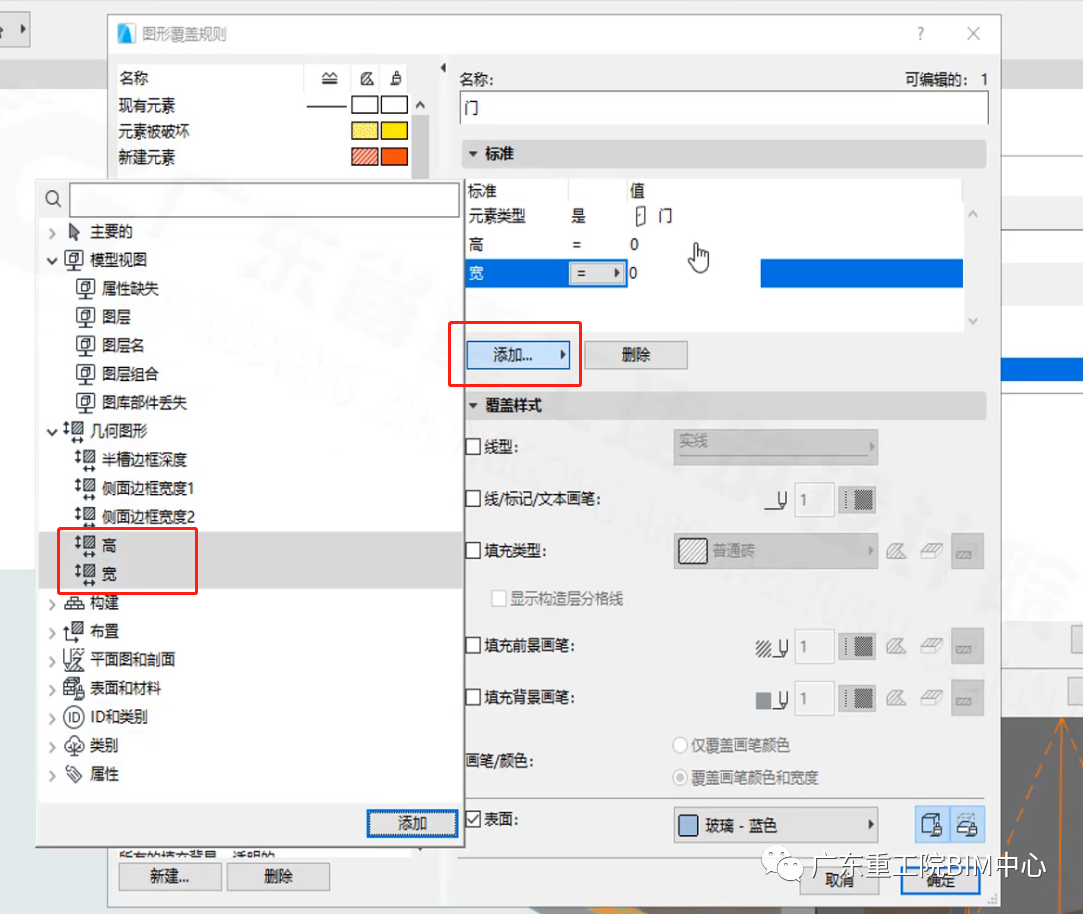

选择 “ 门 ” 规则，添加条件，（例如：视频中点击添加，选择条件 - 高与宽，然后输入变透明门的尺寸，高2100，宽1500。）
(图形覆盖规则对话框如上图所示)

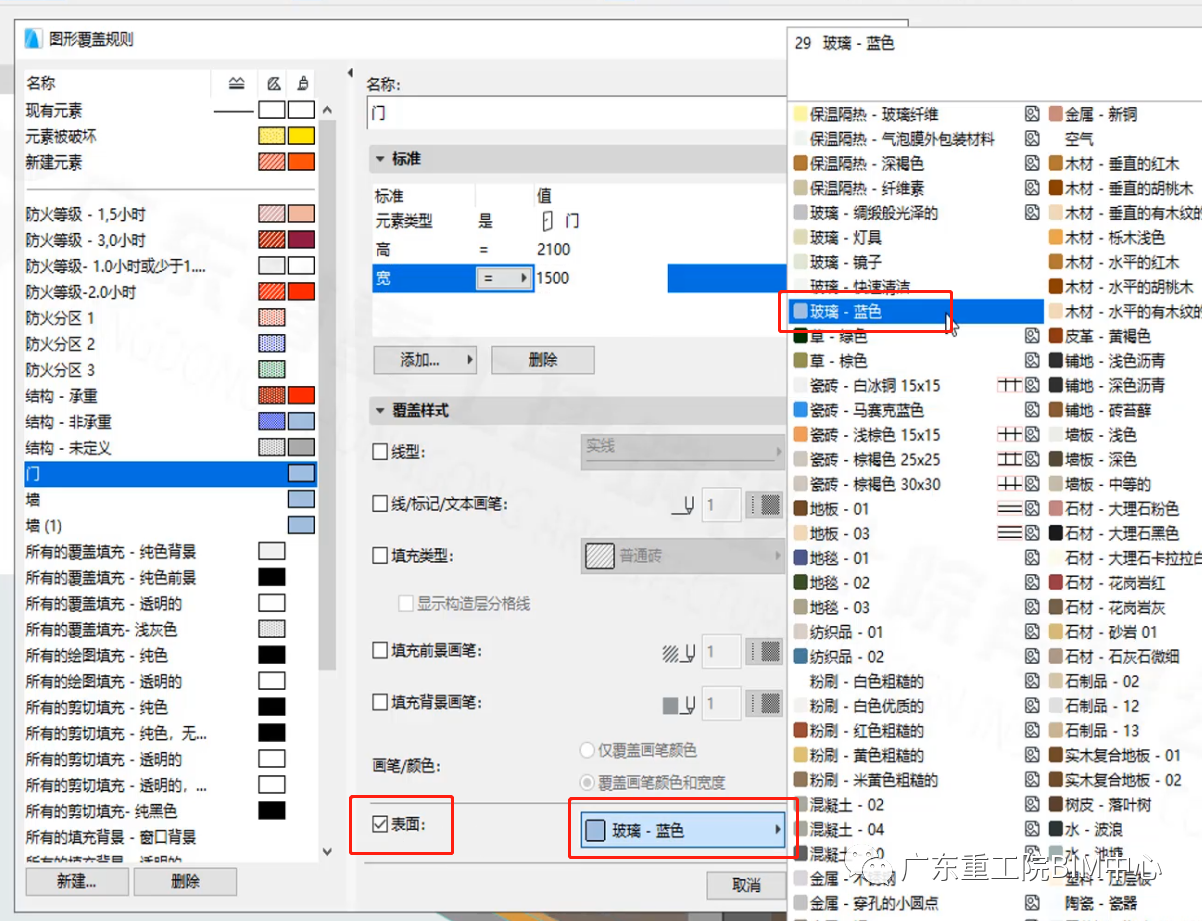

(图形覆盖规则对话框表面颜色选择如上图所示)
然后点击表面颜色，要变成什么颜色就选择什么颜色。
（例如：要将门变透明，则选择透明的颜色。）
最后点击确定就完成啦！
