ArchiCAD怎么出图?ArchiCAD小技巧之出图

发布:中文网小编4号 浏览:5052人 分享
发布于:2022-02-22 16:37

本文源自公众号:广东重工院BIM中心



今日份小技巧:AC出图

默认快捷键 :无

操作大致步骤:调出管理器 - 项目树状图 - 视图映射 - 图册 - 发布器集 - 发布DWG、PDF等格式。

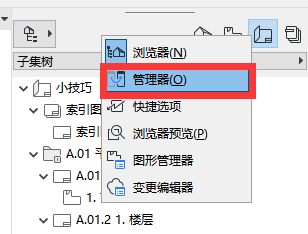

首先调出管理器:鼠标右键点击界面右边的浏览器空白处,在出现的菜单栏中选择 “ 管理器 ”。


( “ 管理器 ” 位置如上图所示 )

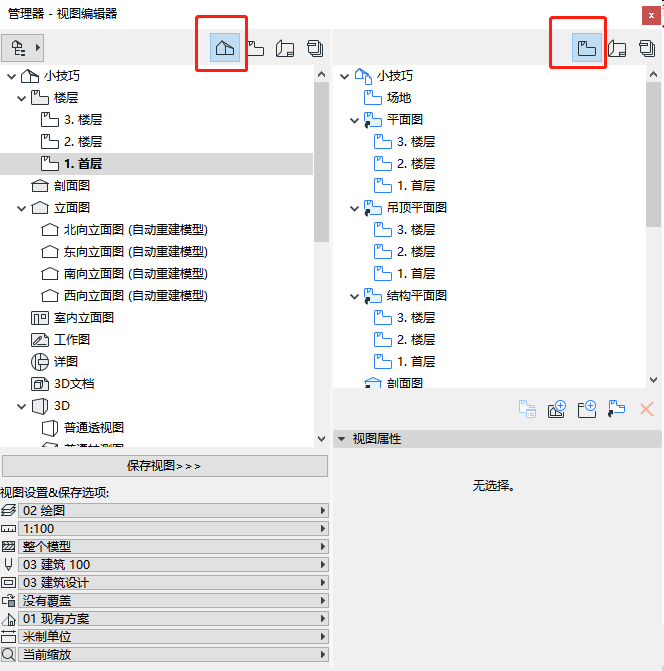

第一步:在出现的对话框中最顶上的选项中都选择第一项,左边选择 “ 项目树状图 ” ,右边选择 “ 视图映射 ” 具体位置如下图。


( “ 管理器 - 视图编辑器 ” 如上图所示 )

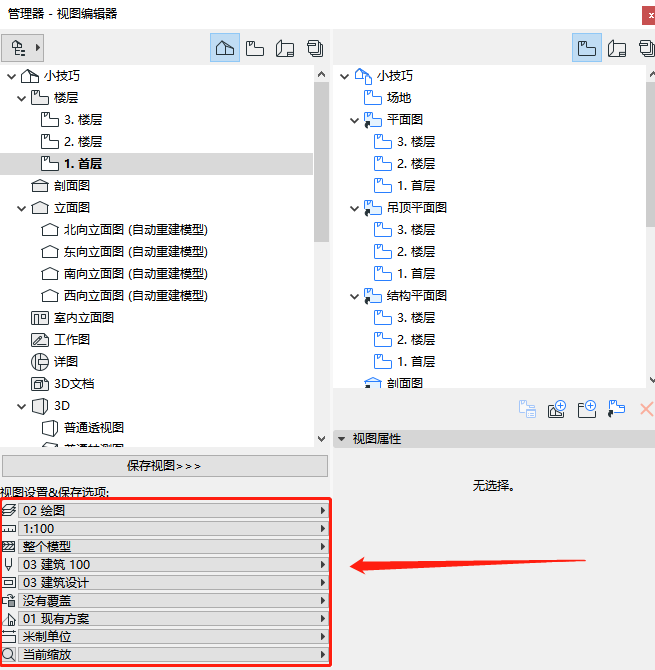

在 “ 项目树状图 ” 列表中找到视图设置,一般需要设置图层和比例、画笔、图层覆盖组合,其它无要求可以不改变设置,具体位置如下图所示。


( “ 管理器 - 视图编辑器 - 视图设置 ” 位置如上图所示 )

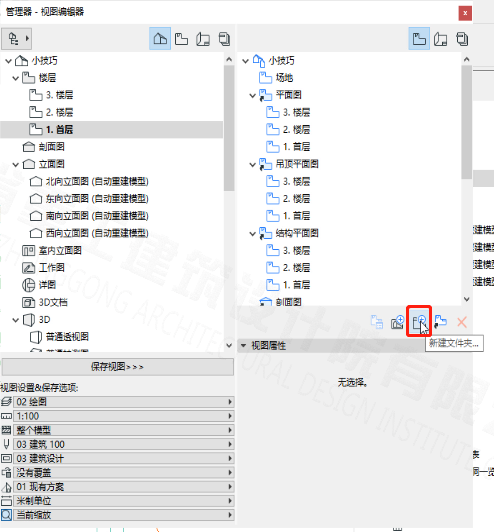

在右边 “ 视图映射 ” 列表中选择新建文件夹,在出现的对话框中输入名称,然后把视图保存在这个文件夹中。


( “ 管理器 - 视图编辑器 - 新建文件夹 ” 位置如上图所示 )

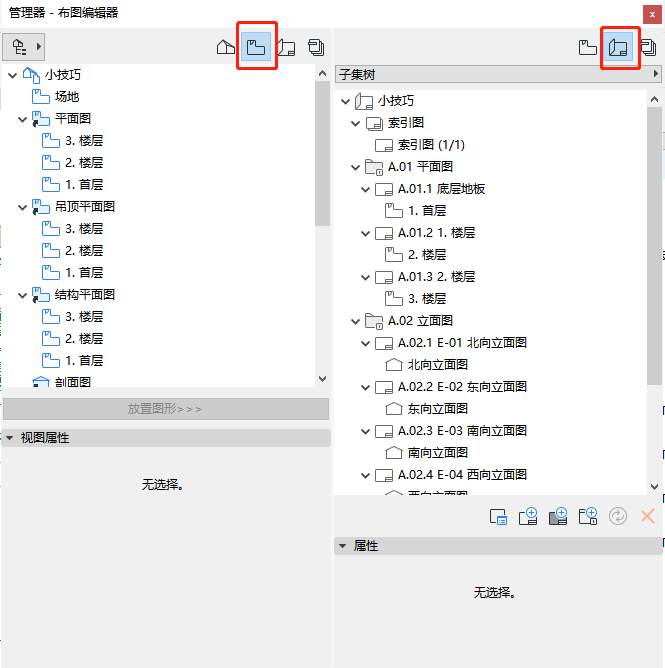

第二步:在左边的列表中选择 “ 视图映射 ” ,右边的列表选择 “ 图册 ”,具体位置如下图。


( “ 管理器 - 视图编辑器 ” 如上图所示 )

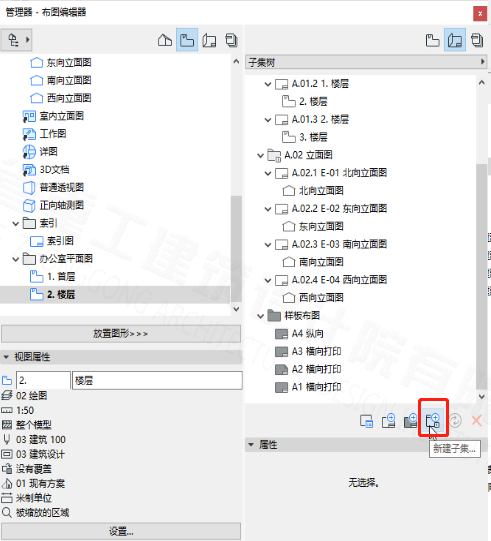

在 “ 图册 ” 列表中选择 “ 新建子集 ” ,在弹出来的对话框中输入名称,然后点击创建。


( “ 管理器 - 视图编辑器 - 新建子集 ”位置 如上图所示 )

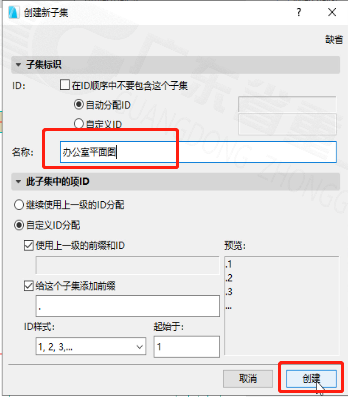

( “ 创建新子集 ” 对话框如上图所示 )

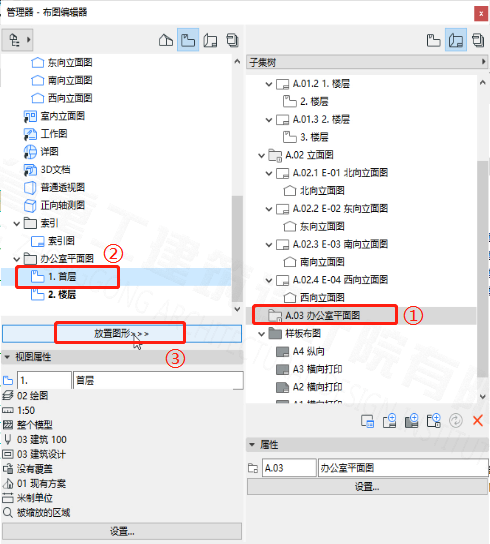

然后在 “ 图册 ” 列表中点击这个子集,在 “ 视图映射 ” 列表中点击点击要放置的平面视图,接着点击 “ 放置视图 ” ,这样视图就放置进去了,具体操作如下图所示。


( “ 管理器 - 视图编辑器 ” 对话框如上图所示 )

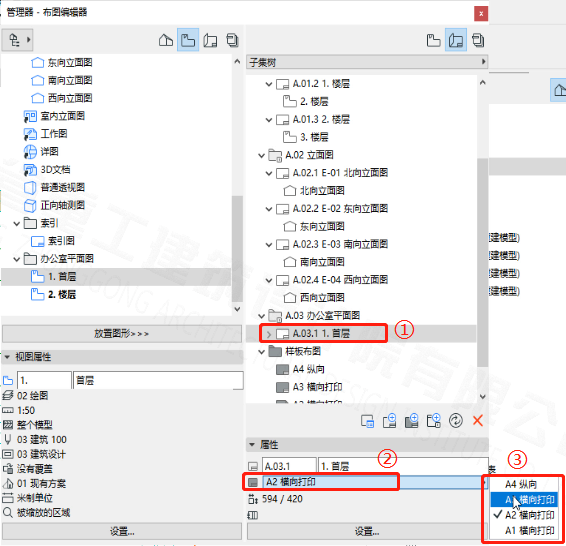

接着我们在 “ 图册 ” 列表中点击放置进去的视图,然后在列表下方的 “ 样板布图 ” 中选择图纸大小,具体操作如下图所示。


( “ 管理器 - 视图编辑器 - 样板布图 ” 位置对话框如上图所示 )

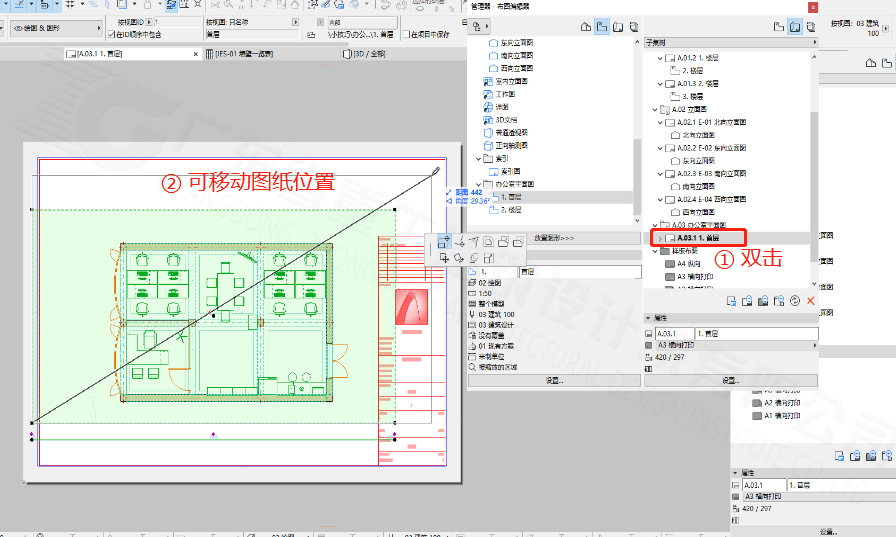

然后双击我们放进去的视图,就可以在布图上移动调节图纸位置和视图范围了,具体操作如下图所示。


( “ 视图范围调节 ” 如上图所示 )

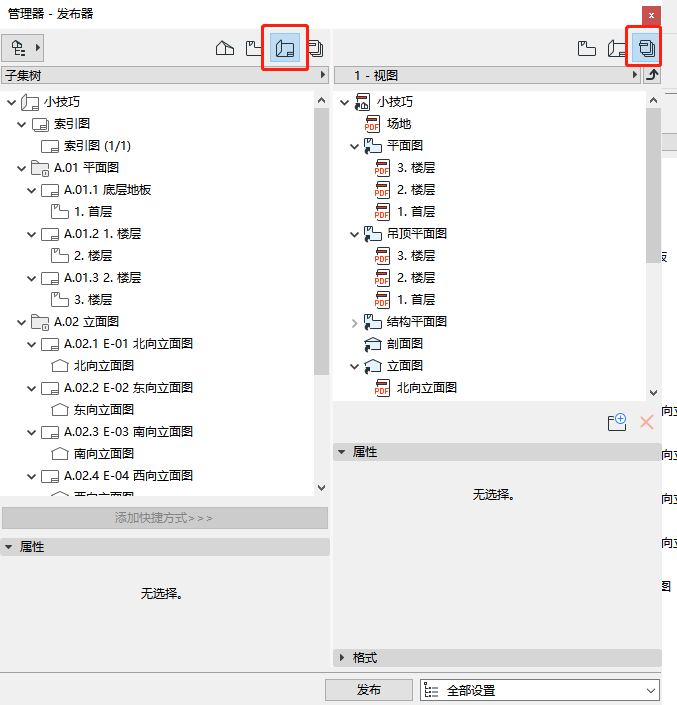

第三步:在左边的列表中选择 “ 图册 ” ,右边的列表选择 “ 发布器集 ”,具体位置如下图。


( “ 管理器 - 视图编辑器 ” 如上图所示 )

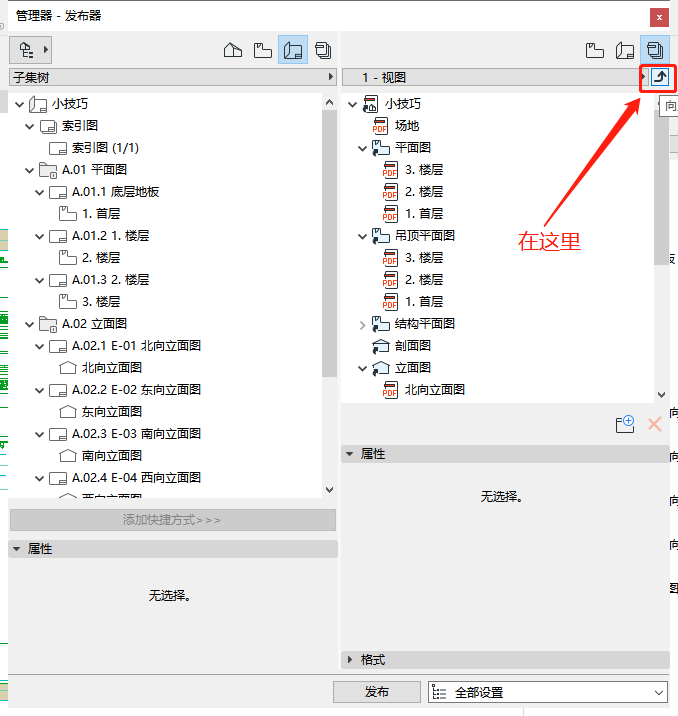

然后点击一下 “ 发布器集 ” 选项下方的小箭头,返回上一级,如下图所示。


( “ 发布器集选项下方的小箭头 ” 位置如上图所示 )

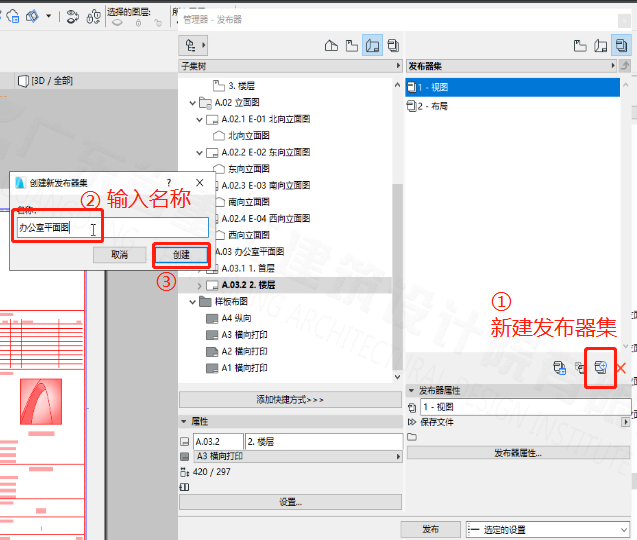

接着我们新建一个 “ 发布器集 ”,输入名称,具体操作如下图所示。


( “ 新建发布器集 ” 位置如上图所示 )

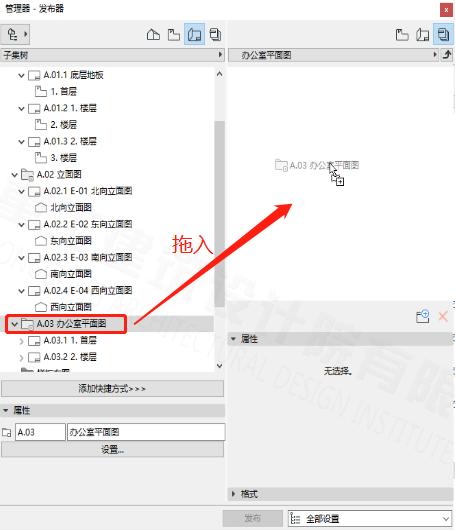

然后双击进入新建好的发布器集里,将左边装有视图的文件夹拖入这个发布器集中,具体操作如下图所示。


( “ 将视图拖入新建发布器集 ” 操作如上图所示 )

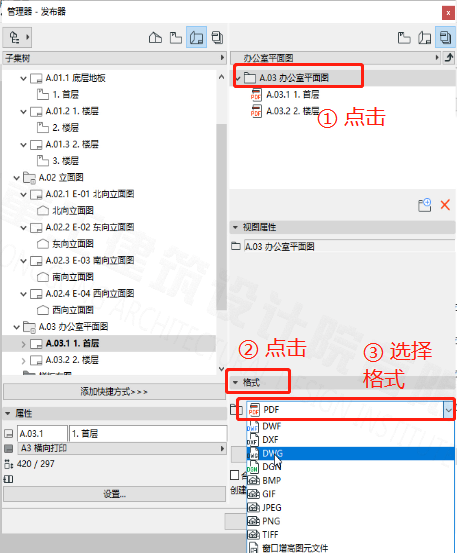

然后点击这个文件夹,在下方格式选项中选择输出格式,具体操作如下图所示。


( “ 格式选择 ” 操作如上图所示 )

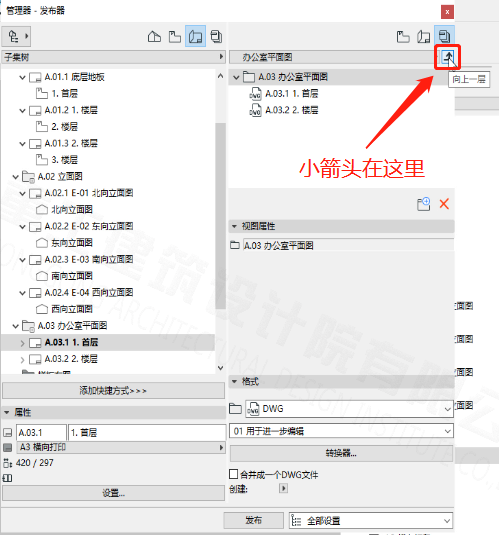

然后点击上方的小箭头,返回上一级,具体操作如下图所示。


( “ 返回上一级小箭头 ” 位置如上图所示 )

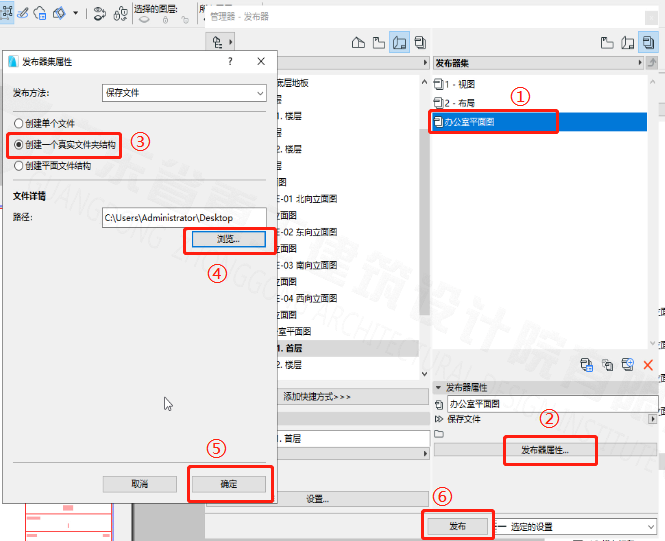

接着点击发布器集,然后点击下方的发布器集属性,在弹出来的对话框中选择 “ 创建一个真实文件夹结构 ” ,然后路径中点击浏览,选择图纸保存路径,然后点击确定,最后点击发布,这样出图就完成啦,具体操作如下图所示。


( “ 发布器集操作 ” 如上图所示 )

我们这里就是教大家出图方法,具体图层设置需要根据自己的图纸去设置哦!
