Tekla如何建模？Tekla建模之商场改造
来源：沈阳春美科技
本案例使用的主材是箱型柱和热轧H型钢梁，这就为节点的使用提供了条件。软件版本是19.0，导入的是毛重模板。

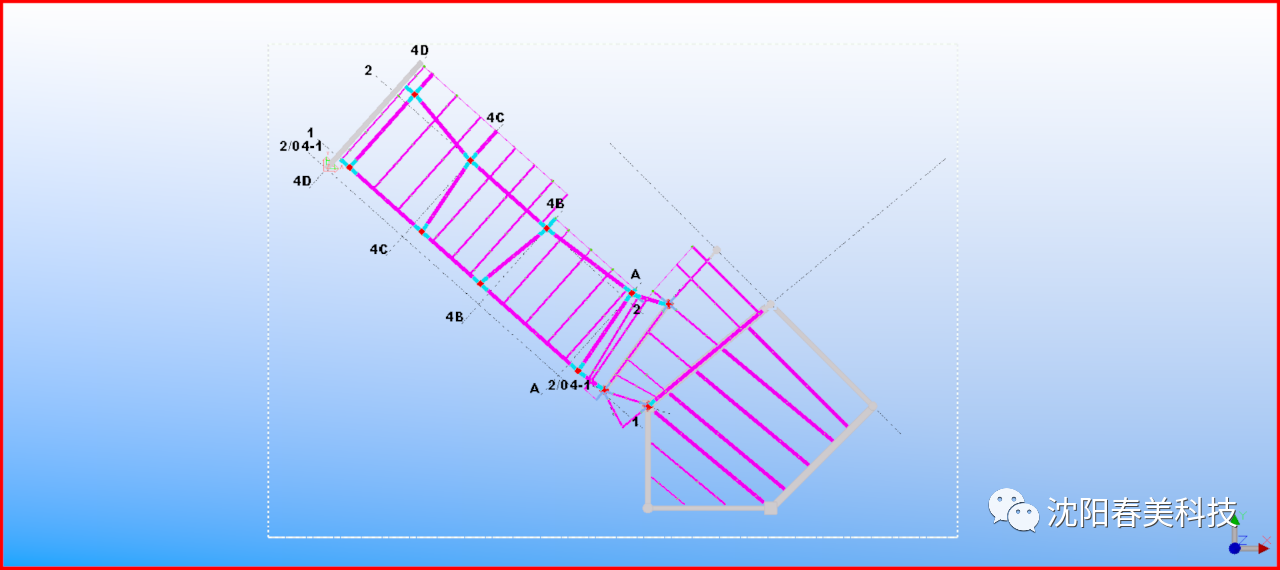

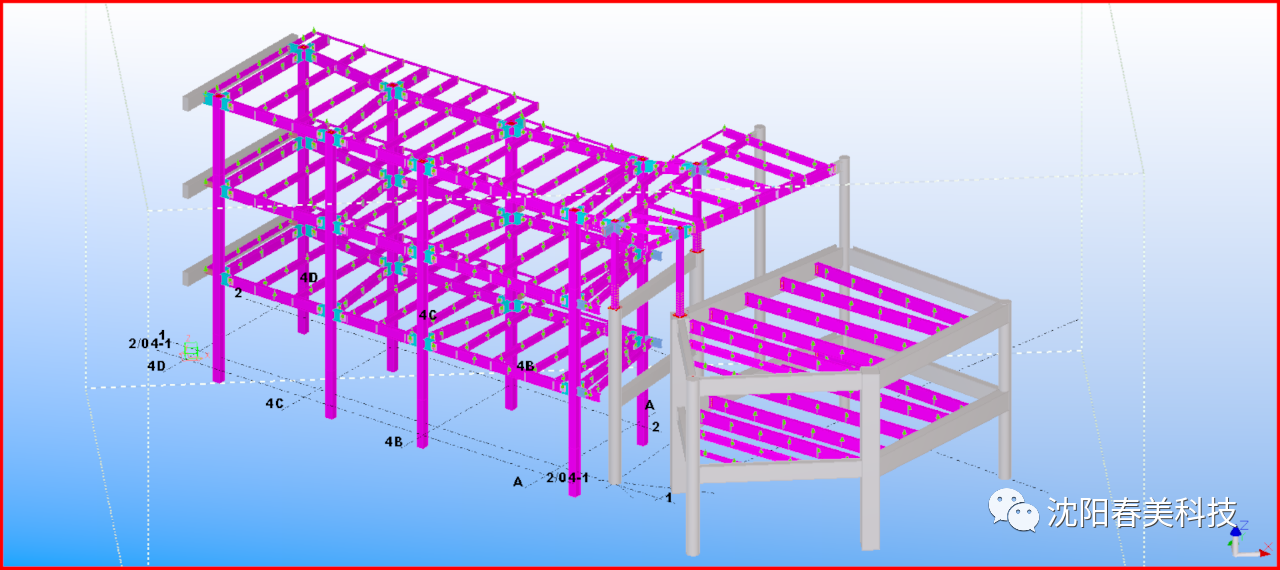

为了和设计图保持统一，我们把轴网旋转了一定角度，并添加了一些定位轴线。
为了方便建模，箱型柱没有用四块钢板焊接，而是采用方管截面。

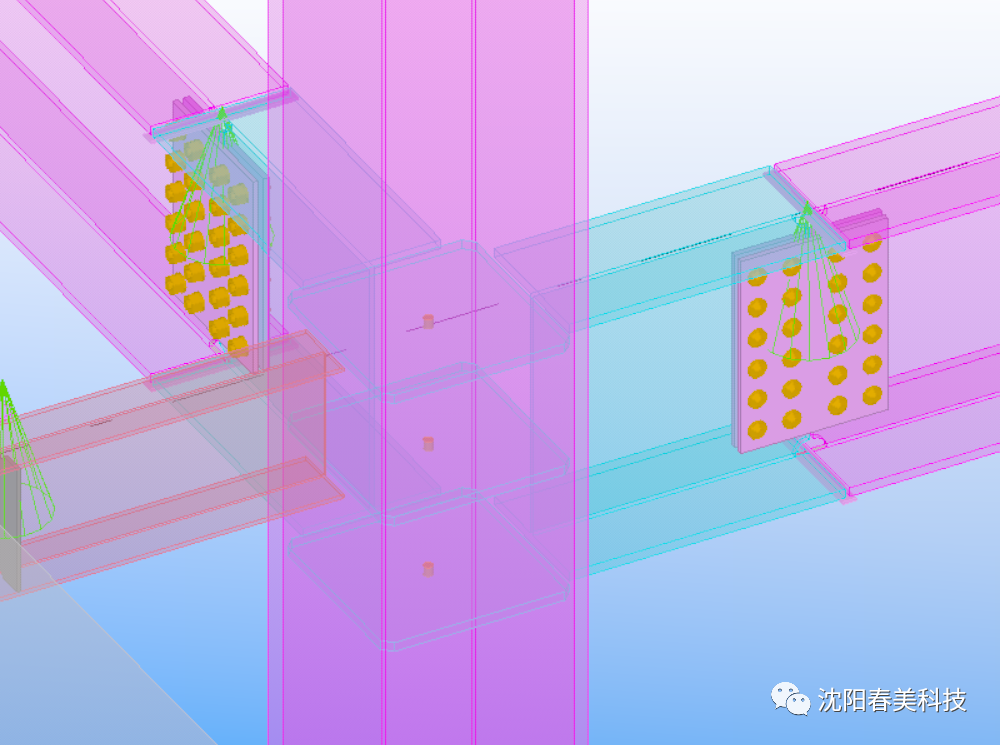

同时柱内劲板未考虑电渣焊

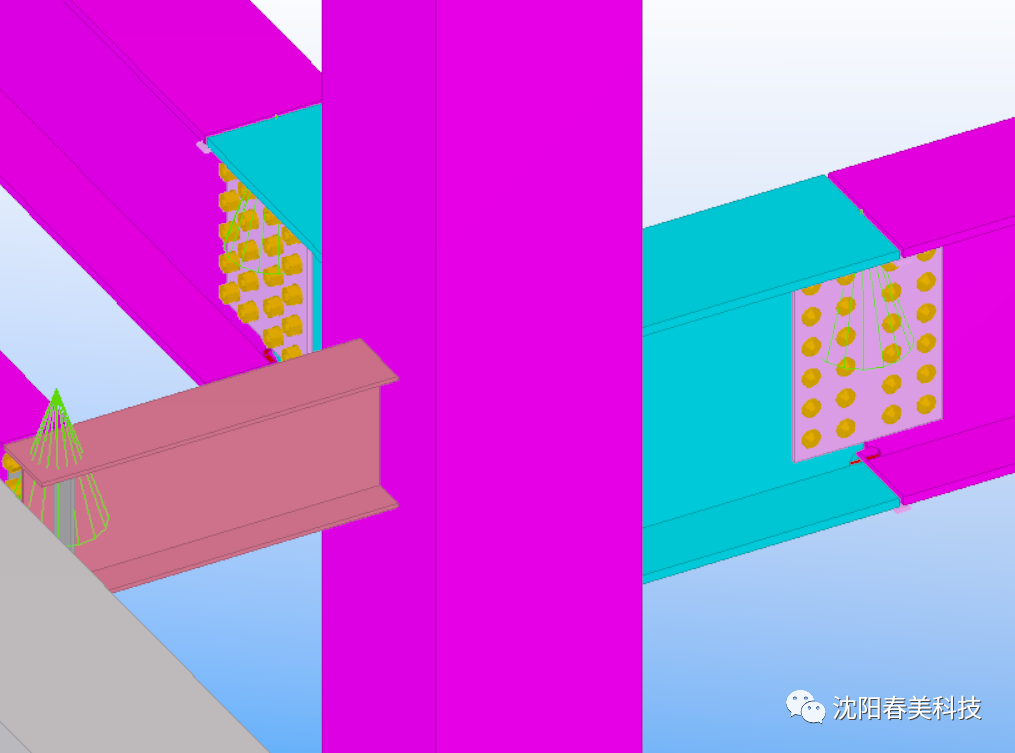

主次梁刚接节点，可以使用185#节点命令实现。

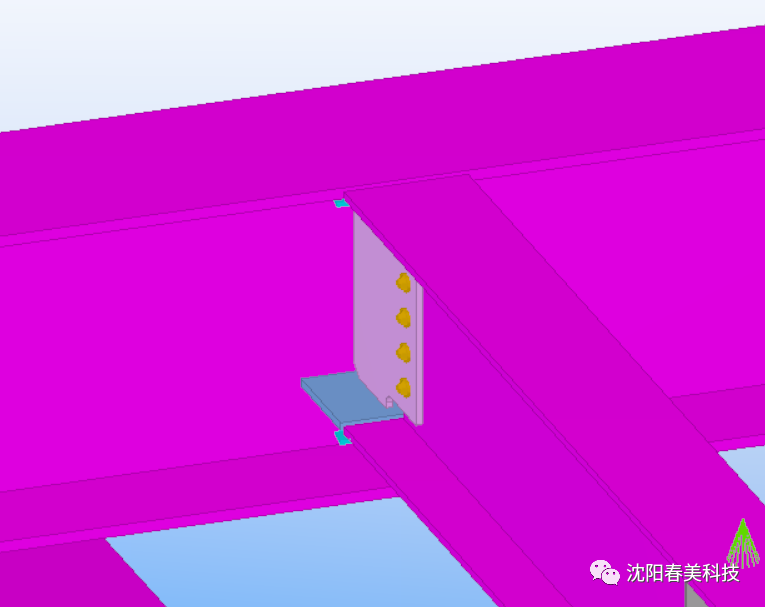

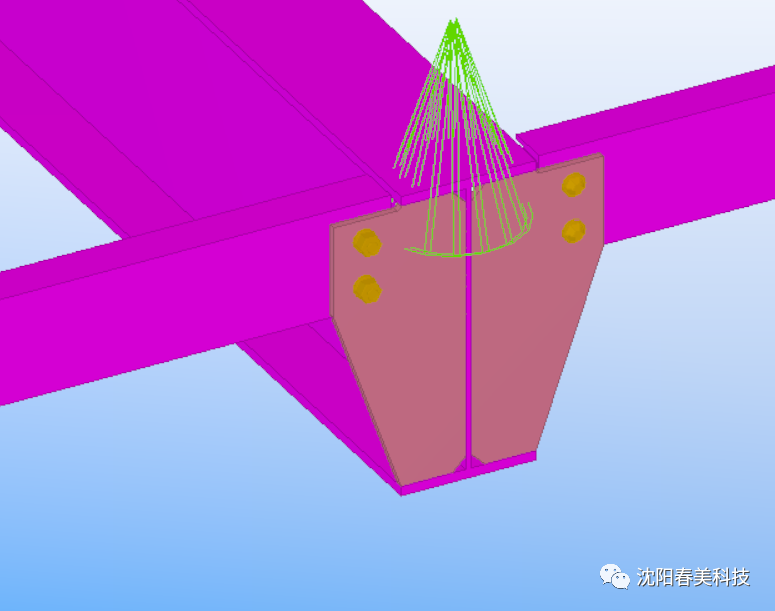

槽钢与H型钢的铰接节点使用129#

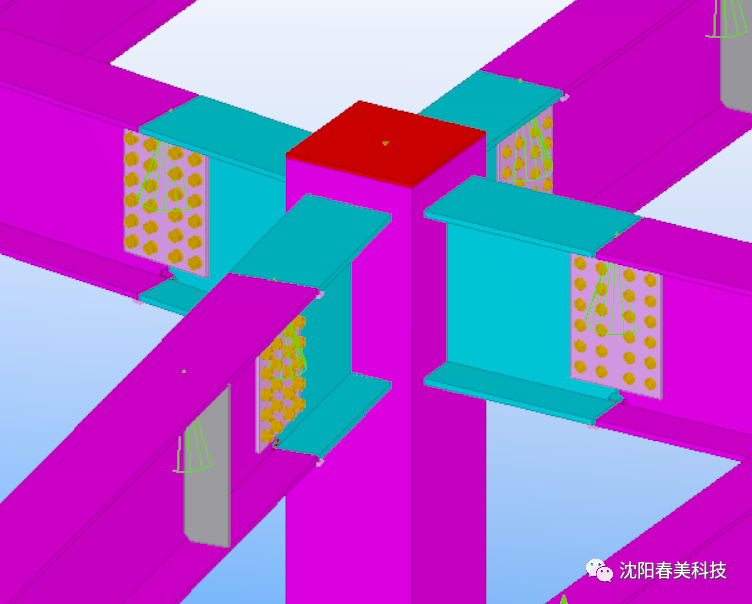

箱型柱顶焊接盖板，开通气孔。

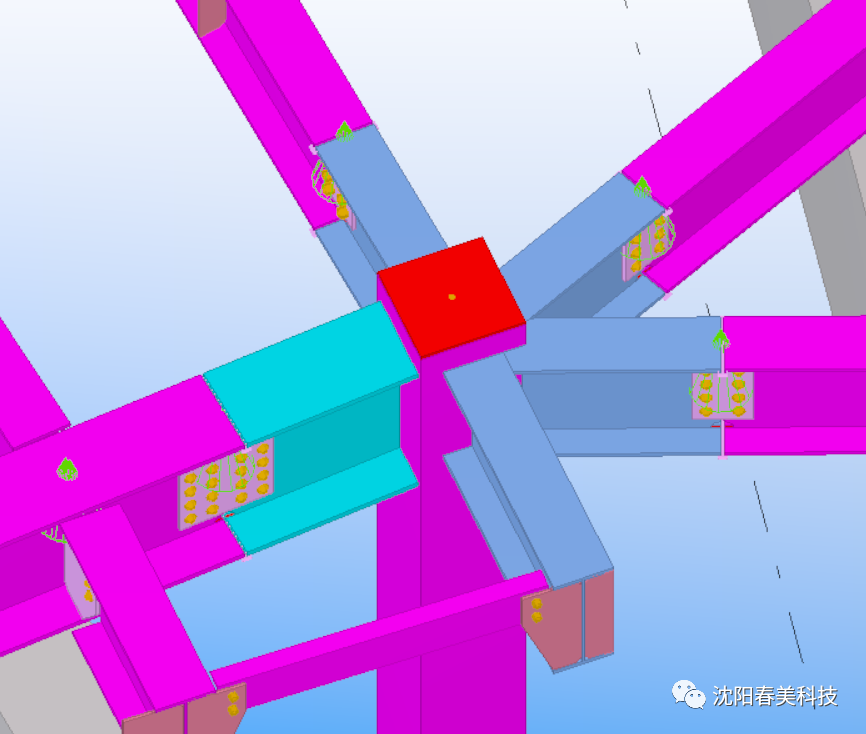

角柱与多方向框架梁连接，要注意牛腿间的切割关系。

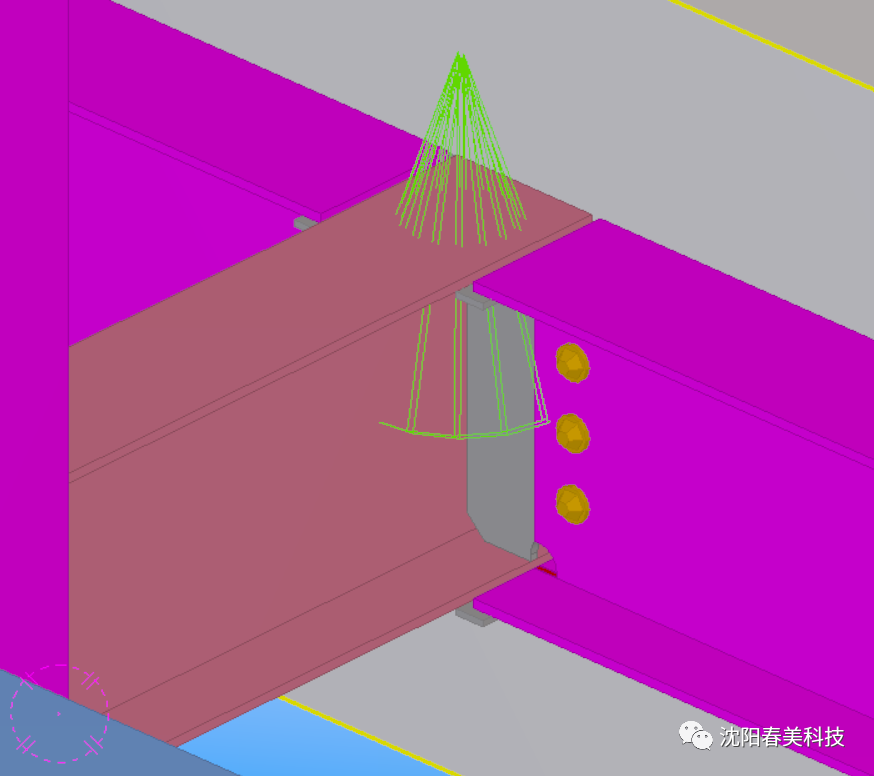

不同高度主次梁间的刚接节点，185#节点就没有用武之地了，只能自己建模。

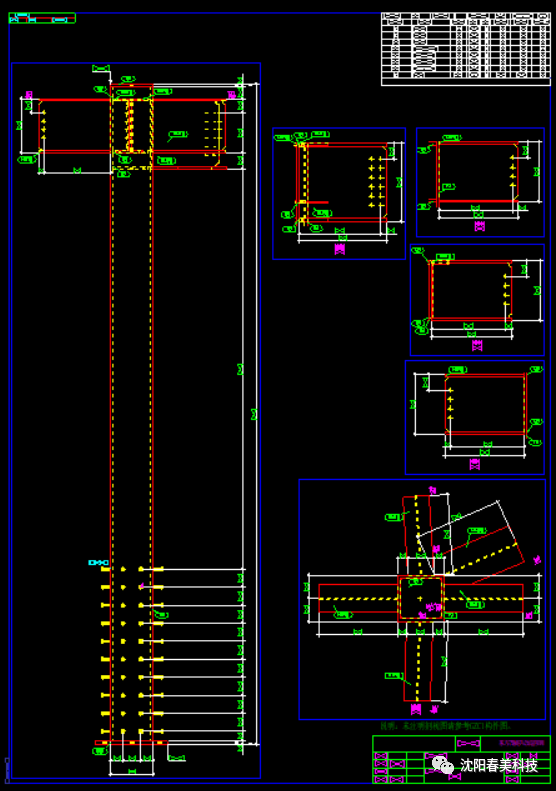

钢柱构件图

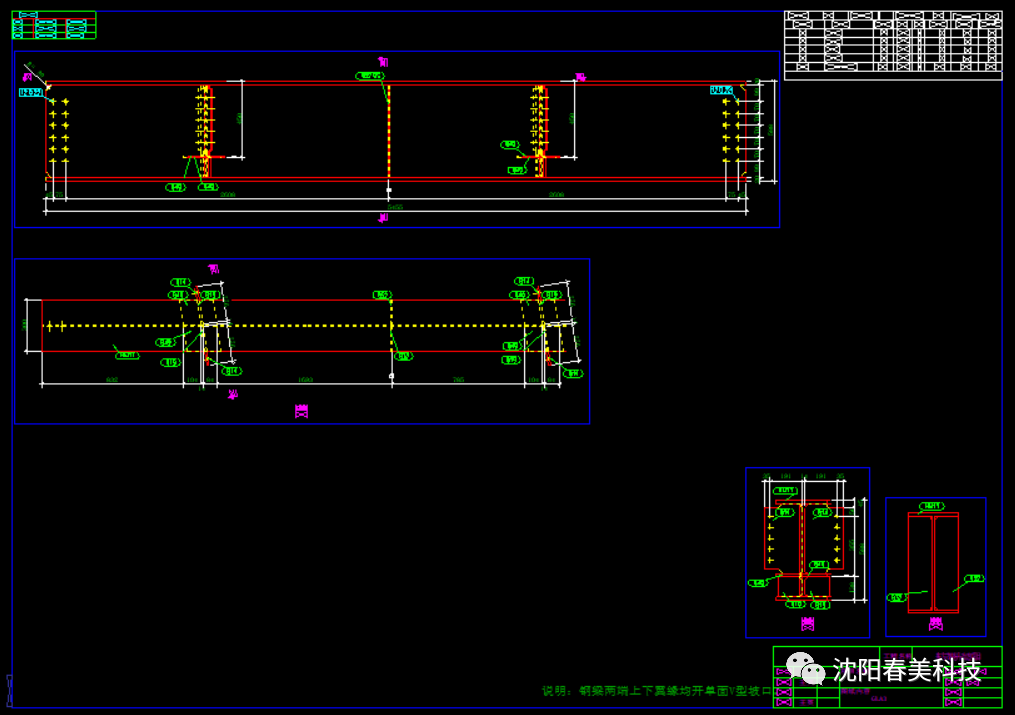

钢梁构件图

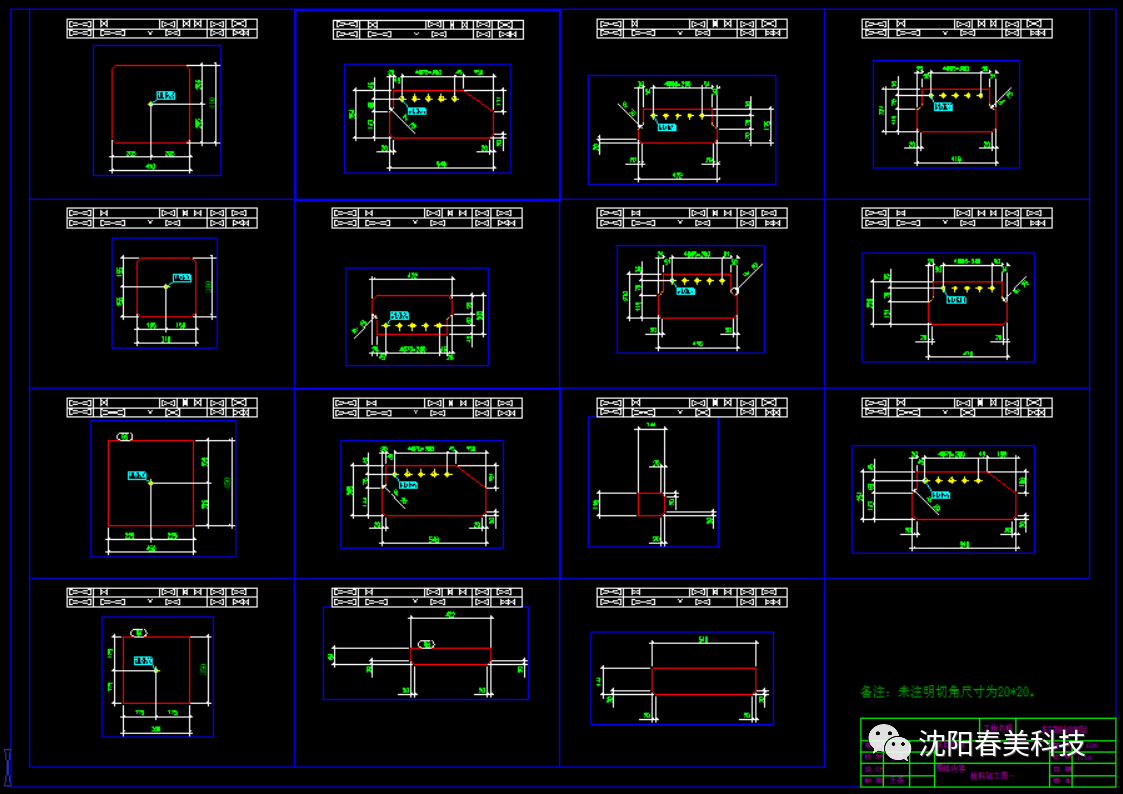

板料加工图

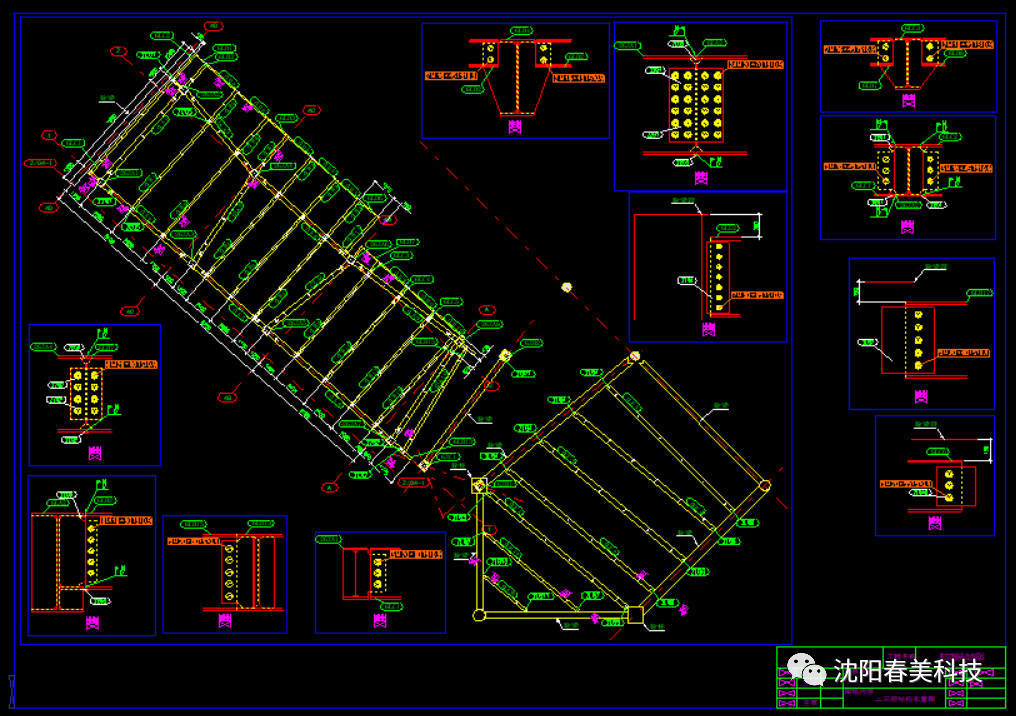

布置图
