造价怎么用BIM?施工阶段应用BIM进行造价管理的思路
建筑形成的主体环节是施工阶段,主要的人力、物资也消耗在这一阶段。所以,想要在确保工程质量的情况下,控制造价提高投资的收益,就必须加强在施工阶段的造价管理。在传统的施工条件下,由于施工周期长、材料及人工价格变动大,另外还有一些政策性因素的影响,很难全面的控制造价。但是应用BIM技术以后,可以克服一些困难。以下几个方面有助于更好地实现施工阶段的造价管理:
(1)模拟施工
施工阶段可以运用4D施工进度模拟,这样模型中就包括了材料、人员、场地和机械设备等信息,根据天气情况,可以以天为单位对项目的施工进度进行模拟。通过这一技术,不仅能直观地反映出施工的工序工艺,方便施工单位协调各个工种的施工顺序,提前准备设备、材料等;而且有助于业主方准确地把握工程的进度,及时掌握各项运营的成本信息。
为了更好的实施4D模拟,技术人员应该首先对施工模型中的构件对象与进度计划中的作业活动相对应并且进行细分。比如,进行某个楼层的混凝土浇注的施工4D模拟,首先要将本楼层的构件根据浇注的先后顺序分为混凝土柱、混凝土墙以及经过分块的楼板区段。然后根据进度计划,将细分后的构件按顺序进行装配集成;最后就能看到4D模拟的过程。图1表示了4D模拟的实现框架。

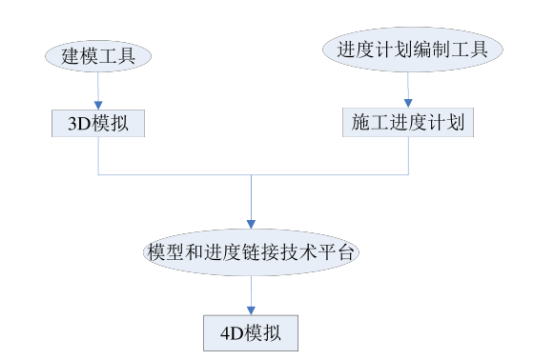

图1 4D模拟的实现
(2)可视化技术交底
传统的二维图纸想要表达一个复杂的钢筋节点往往需要平面图再结合多个剖面图来实现。现场的钢筋工人往往识图能力有限,甚至某些新毕业的技术员本身识图理解力就不够,这样往往导致施工交底不够清楚准确,常常出现节点钢筋加工错误然后返工。
在施工过程中引入BIM技术以后,复杂的钢筋节点甚至很难一些钢结构节点都能够通过真实空间比例关系的模型表示出来,这样不仅保证了技术交底的准确清晰,减少了施工过程的返工;而且有助于提高技术人员、施工工人的工作效率,极大的降低了劳动力的成本。
对于项目中的复杂节点或隐蔽工程,可采用BIM软件中的三维剖面或动画脚本功能,形成细部构造模型与工序动画,形象、精确地指导施工现场施工。对钢筋工程来说,可以把Revit建立的钢筋节点导入Navisworks中通过“保存视点”功能输出视频,这种动态模型的视频比传统的交底方式形象精确很多。
除了上述的两个方面,在施工阶段应用BIM技术还可以方便的进行图纸管理和质量安全追踪。将各专业施工图纸与项目构件进行关联,BIM模型即可转化为立体的图纸库。不仅可以大大提升了图纸查找效率,而且二维与三维的对比功能,更提升了识图的精确性。在质量管理方面,用手机应用即可记录现场出现的问题,而且可以随时同步到BIM5D;这样在质量例会上,跟踪问题的完成情况。这样的现场质量管理模式使问题跟踪变得清晰明了,漏项会比以前明显减少。几个应用思路都有助于准确施工,减少人员的返工及材料的浪费,从而降低施工的工期,提高企业的经济效益。
李鹤龄 兰州交通大学
