AutoCAD是目前国际上应用最广泛，同时一致被业内人士所认可，在我国目前也是主力软件之一。我们不排除其具有很多优点，但是它的局限性也不能被我们所忽略。Revit作为BIM的主流软件之一，其三维设计理念与传统的AutoCAD设计模式有本质的不同。

Revit是由Autodesk公司出品的一套专门为了创建BIM模型的系列软件，该系列软件是目前在BIM领域功能和可拓展性最好的应用软件之一，以统一的用户界面为特色，整个产品线都具有一致的外观和使用感受。Autodesk Revit作为BIM技术模型建立的主体软件，它结合了Autodesk Revit Architecture 2010软件、Autodesk Revit MEP 2010软件和Autodesk Revit Structure 2010软件的功能。Autodesk Revit软件具有一定的自由性，设计师可以根据工程概况按照自己的设计理念随意进行设计，因此，不仅可以提高工程质量、加快工程进度，还能使工程设计更加精准。

在由Revit建模过程中，首先要把CAD轴线图导入Revit Structure中，并且将相应的族导入到项目中。

在Revit软件平台的项目是有所不同的，项目主要是指在BIM技术实施过程中总体数据系统，它整合了BIM各个族库的所有信息，甚至将BIM建模过程中所涉及到的所有建筑构件、施工图等都包含在其中。在利用Revit软件建模时所应用的所有数据都可以在项目中提取，大大提高了建模速率和准确率，同时减少了专业人员的工作量。

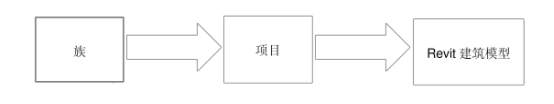

基于BIM技术利用Revit软件三维建模的基础都是依靠项目来完成的，然而在项目中所需要的特殊构件都必须在族中来完成，如：门、窗和桌子等基本构件以及特殊符号等，都是在族中来完成的，但是都体现着项目中。然而，Revit平台建造的模型都是由特殊构件组合而成的，所以，这三者之间有着必然的联系，三者之间的关系可以用比较简单直接的方式表示出，如图所示。

最后，根据构件尺寸进行参数化建模，Revit进行参数化建模过程就是BIM技术在进行数据转换的过程。BIM的数据转换可以用三种形式来概括:分别为直接转换标准、中间文件转换标准和公共转换标准(IFC标准）。现阶段我们所使用的Revit Structure软件基本没有使用直接转换标准来实现数据转换，大多使用的是中间文件转换和IFC标准来实现的。通过IFC标准进行数据交换，在建模时无论用哪款建模软件，最后转换出的数据都是IFC标准数据。当然理论上是这样的，在实际中也可能存在部分误差，但这都只是偶然性，在进行数据转换时很少会遇到，也就是说利用IFC标准可以对各种BIM建模软件进行数据转换。但是，目前一种十分现实的问题是不同的建模软件所采用的数据库不近相同，导致在建模过程中在与IFC标准进行数据转换时存在不同的差异。那么对于这种数据错误或丢失的情况，根本原因是我国缺少一套适合我国建筑业的标准体系。
