BIM模型如何应用？BIM模型如何辅助图纸会审的工作？
传统图纸会审的过程主要是在接收业主方移交的施工图纸后，各专业人员通过熟悉图纸并发现图纸中的问题，然后召集监理、设计单位以及项目经理部项目经理、生产经理、商务经理、技术员、施工员、预算员、质检员等相关人员一起对图纸进行审查。针对图纸中出现的问题进行商讨修改，最后形成会议纪要，作为施工指导性文件。而应用BIM技术从模型创建、碰撞检查的基础上有效辅助了图纸会审的工作。具体的内容如下：

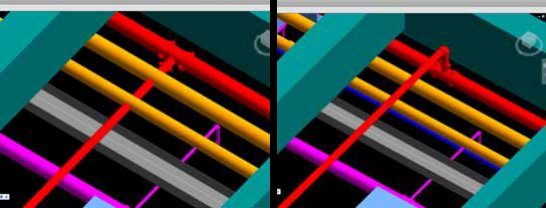

管线碰撞检查与修改后效果图
（1）模型创建的过程中发现图纸问题
在项目各专业的模型建立过程中，发现了许多的图纸问题。比如，尺寸漏标或标注错误、标高标注错误、详图与平面图无法对应、系统图与平面图无法对应等。在模型创建的过程中，将这些问题记录汇总，在图纸会审时与各方进行协商沟通和交底，以便在施工过程中不因这些问题影响施工进度和施工质量，节约工程成本。
（2）碰撞检查图纸问题交底
在各专业BIM基础模型创建完成之后，将各专业模型链接到Revit2014中，应用Revit碰撞检查功能进行碰撞检测。如图所示，是管线之间的碰撞冲突，项目中很多这样的碰撞问题通过碰撞检查提前得到了有效的解决。
随着我国建筑行业的不断发展，BIM技术在建筑工程的应用过程中大放光彩。相关项目从业者深切的感受BIM技术发展所带来便利的同时，也在对BIM技术的应用领域及实践落地不断的进行探索，在不断探索积累经验解决问题的同时也为BIM技术更规范更广泛的应用奠定了基础。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
