Grasshopper引用Rhino里的文字的两种方法,你知道吗?

发布:中文网小编4号 浏览:9097人 分享
发布于:2021-10-21 16:39

问:Grasshopper如何引用Rhino里的文字?


答:两种方法

1.

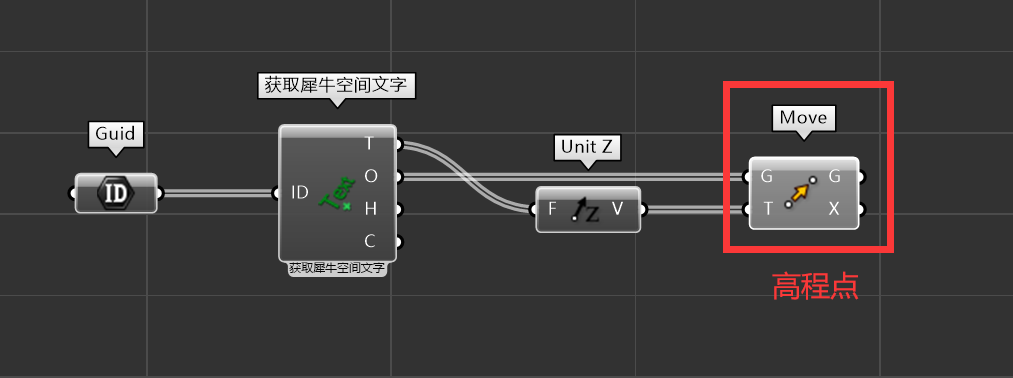

使用Vipers插件中的获取犀牛空间文字运算器

用Guid将文字全部拾取到grasshopper当中

再通过获取犀牛犀牛空间文字得到

文字、基准平面(点)、字高、文字曲线

这四个数据

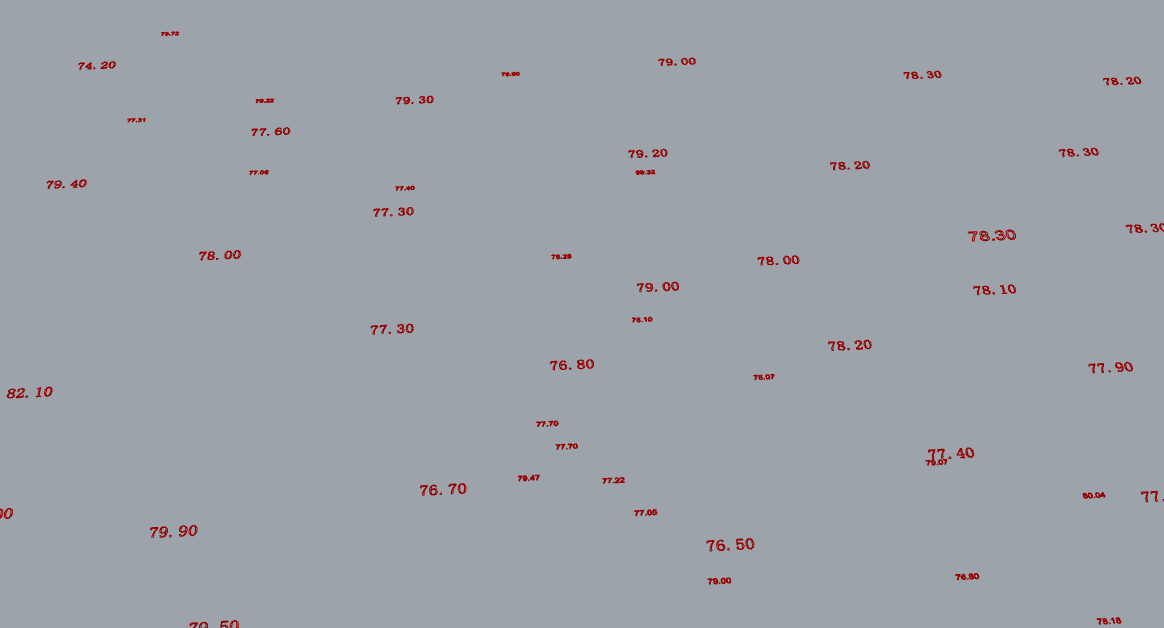

这样就很好的将rhino中的文字拾取到了gh中,可以作为高度或尺寸去正常使用


2.

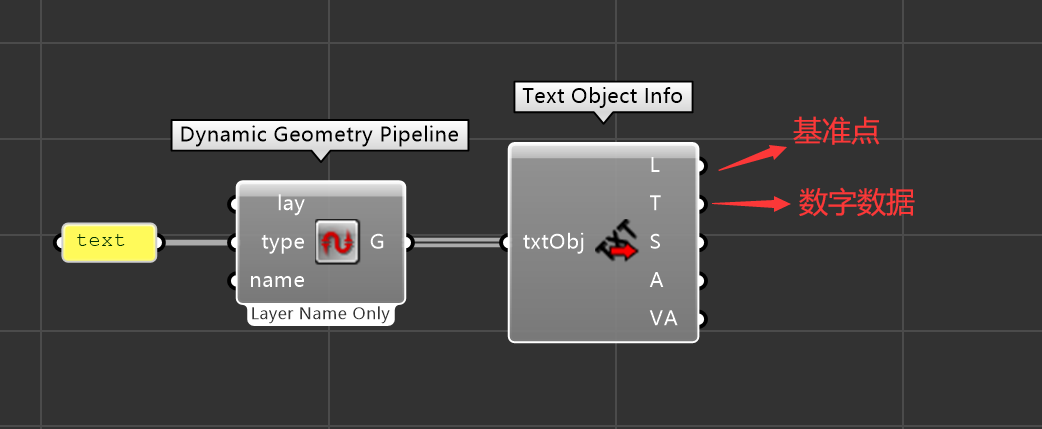

使用Human插件中的

Dynamic Geometry Pipeline和Text Object Info运算器

用Panel输入text接入type自动读取gh当中的文字

然后接入插件

得到文字所在的点和数字数据


插件的话可以直接在Food4rhino网站上免费下载

来源:蜂巢建筑
