Grasshopper建立方管的若干方式？这个方法最常用！
问：Grasshopper建立方管的若干方式？？？
答：方管是我们建筑设计中非常常用的一种构件，可作为“柱子，竖挺，龙骨等等建筑构件”，虽然很简单，但是也牵扯一些gh当中的基本操作，小编给出3种方法，一起来看看吧

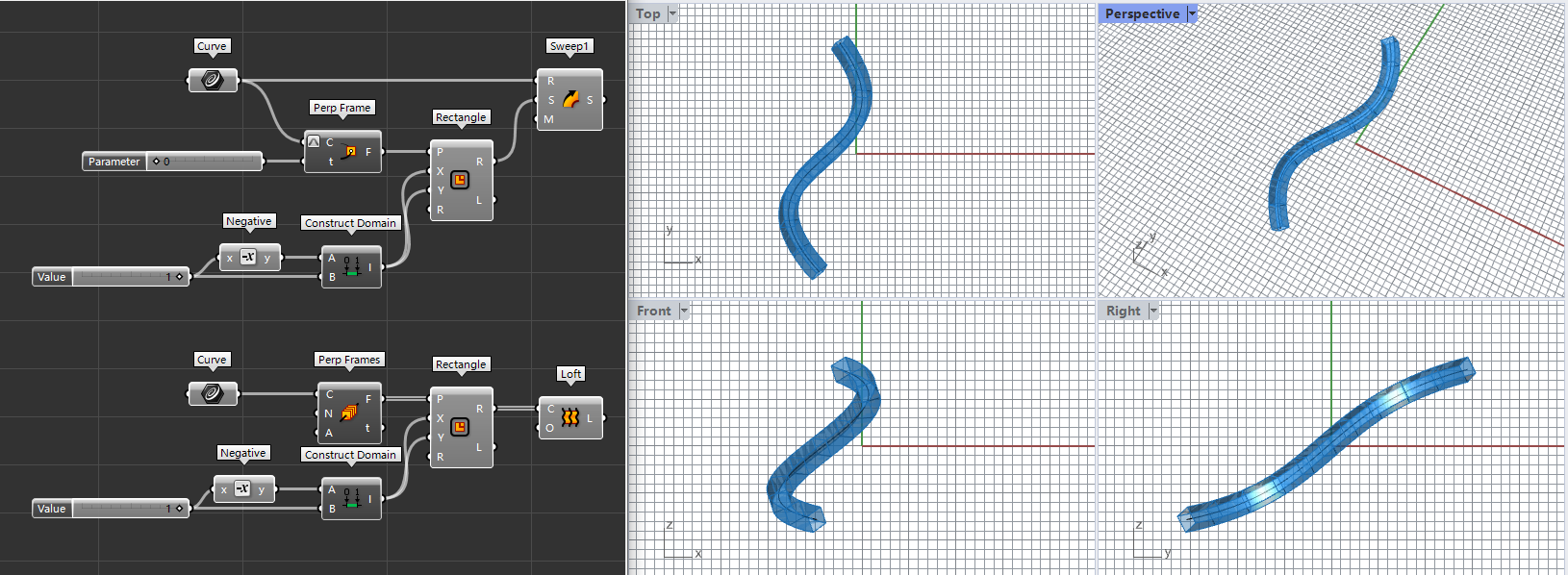

1. 这个是最常用的方法，核心逻辑是利用Perp Frame或Perp Frames找到与曲线垂直的平面，再通过单轨/放样生成方管。

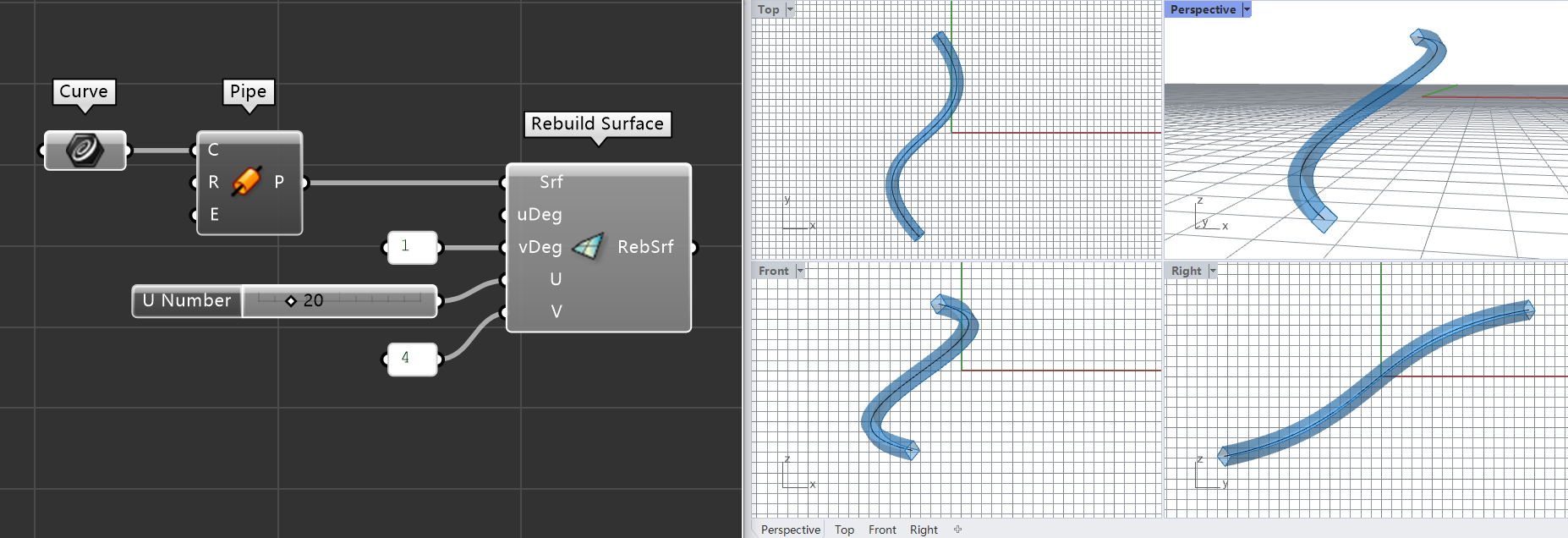

2. 先建立圆管，然后对圆管利用Rebuild surface（Lunchbox里的插件）重建曲面，将V方向设为1阶和4个控制点（截面为四边形），即可得到方管。

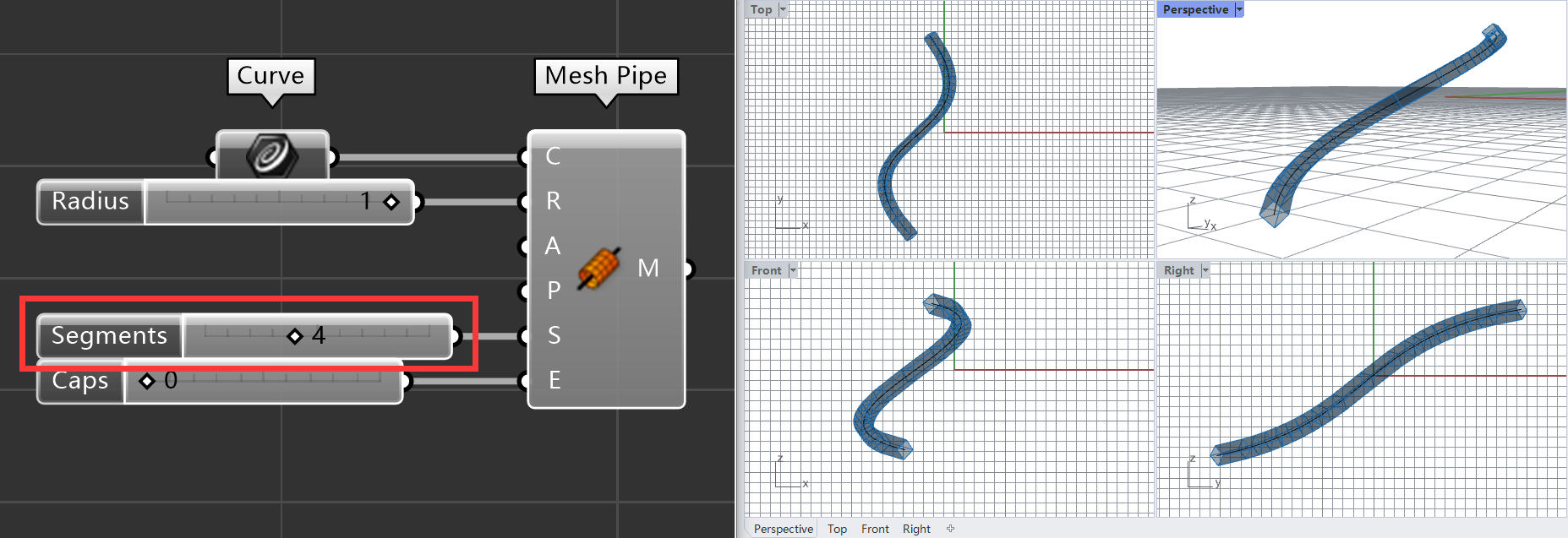

3. 直接用Mesh Pipe控制参数生成方管。

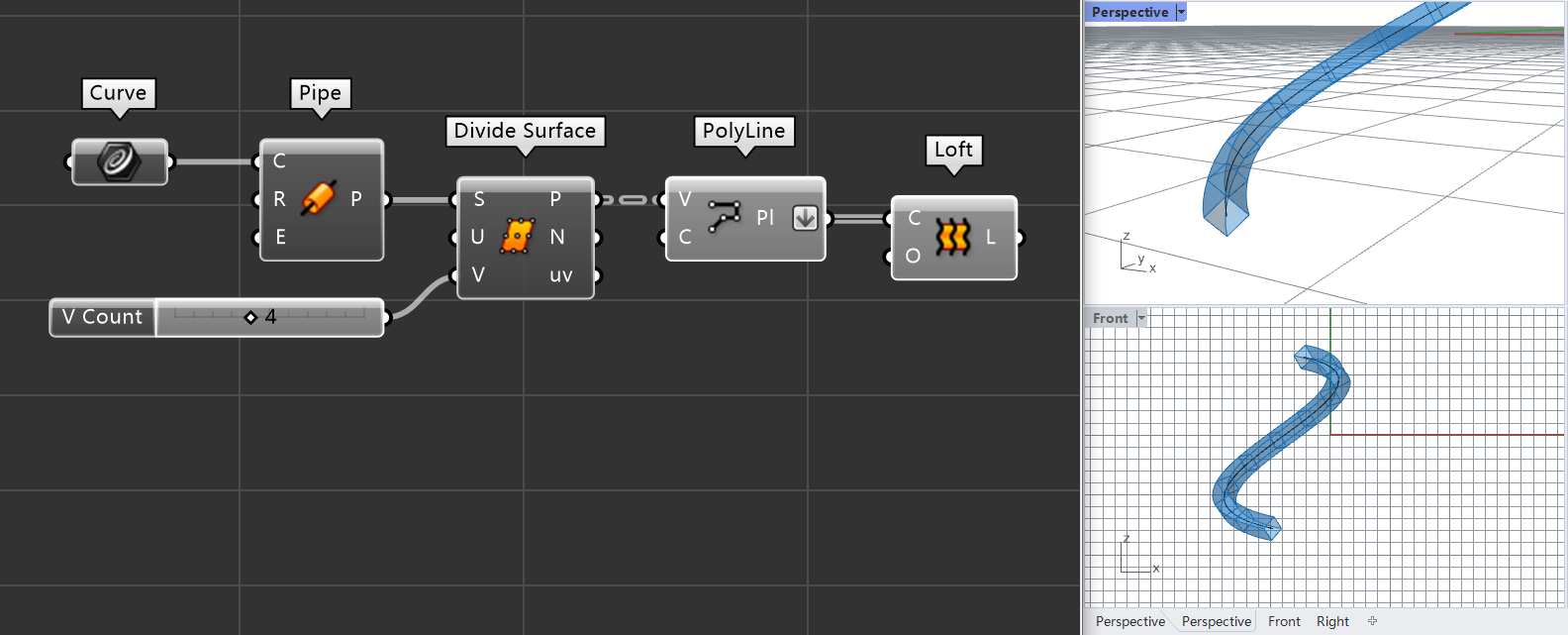

4. 先建立圆管，然后对圆管曲面进行Divide surface，v方向的点数设置为4个点，将生成的点连线作为横截面，最后放样。

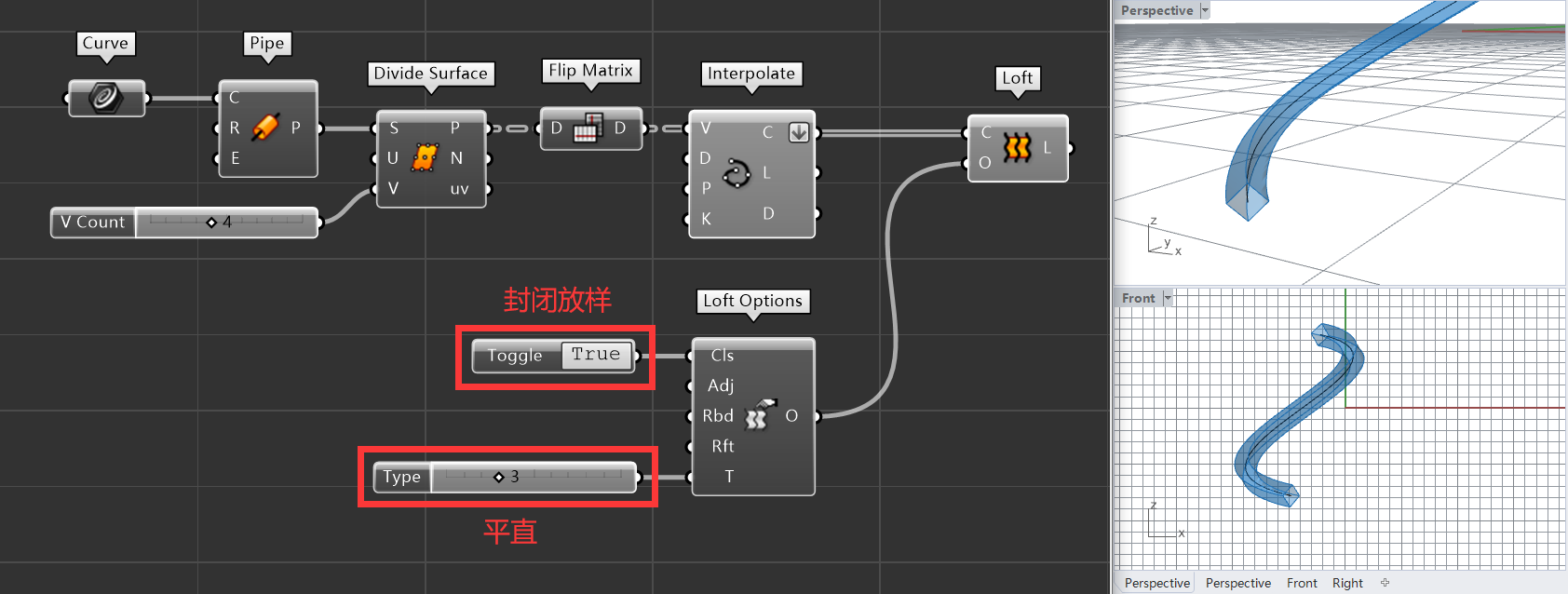

5. 方法和4差不多，只不过将数据翻转一下，找到4条结构线，然后连线，最后根据方管的边缘放样（放样时记得选封闭和以平直区段放样，不然会报错）
来源：蜂巢建筑
