前期准备

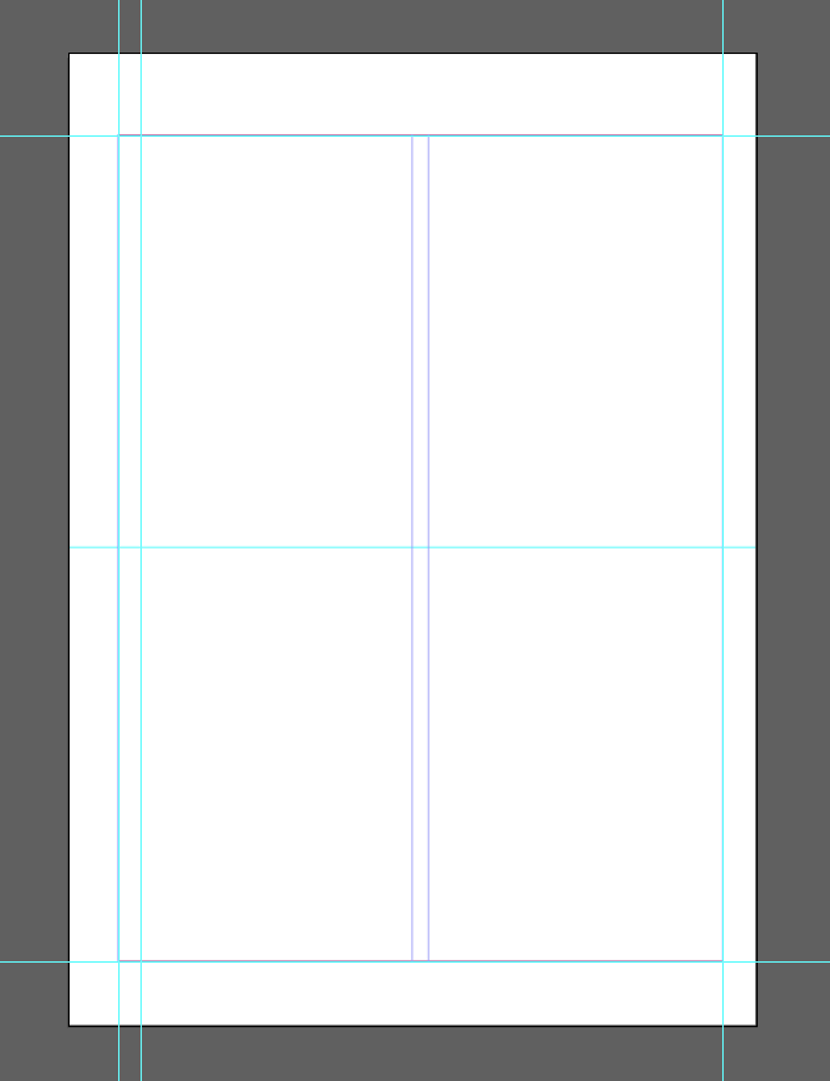

1.先确定图幅大小。

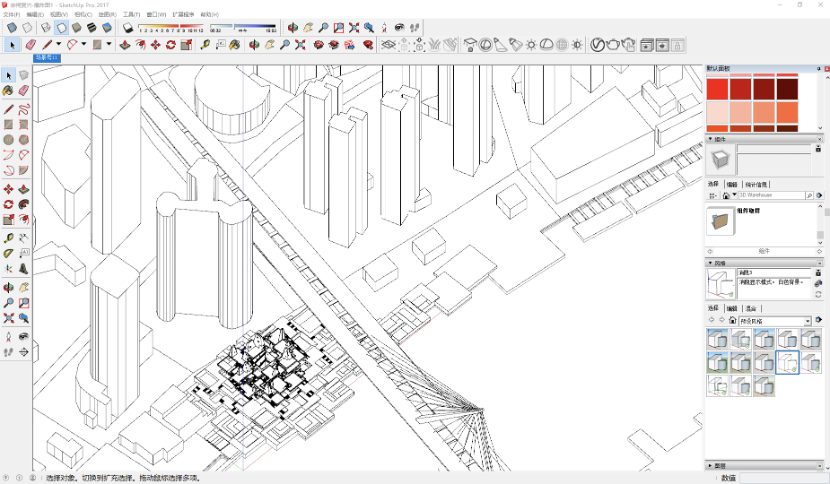

2.找一个角度，消隐模式导出线稿。

3.把建筑主体复制一个向上炸开。

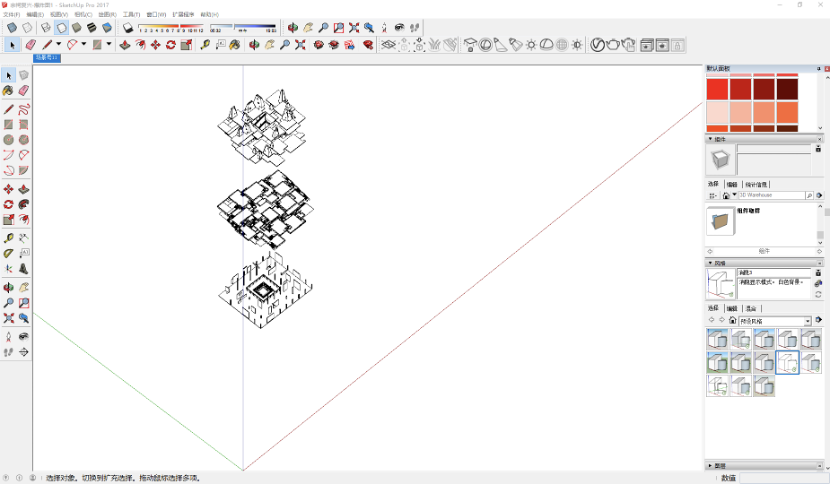

4.隐藏建筑主体和周围的环境，保留炸开的部分，消隐模式导出线稿。

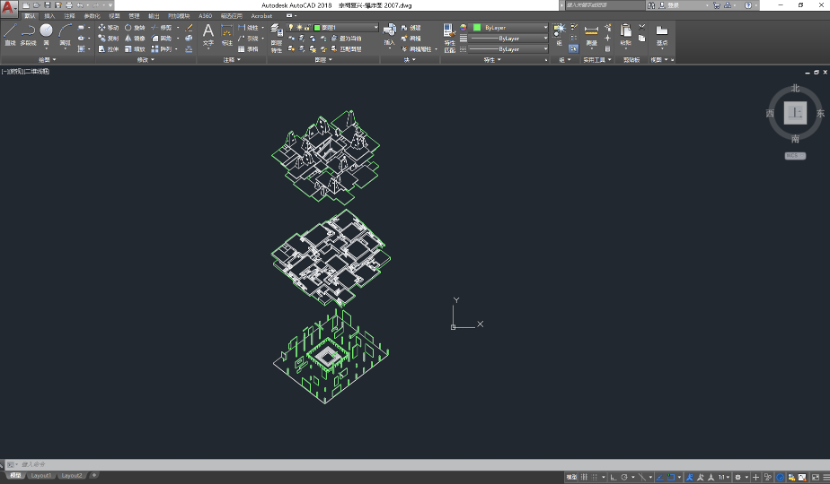

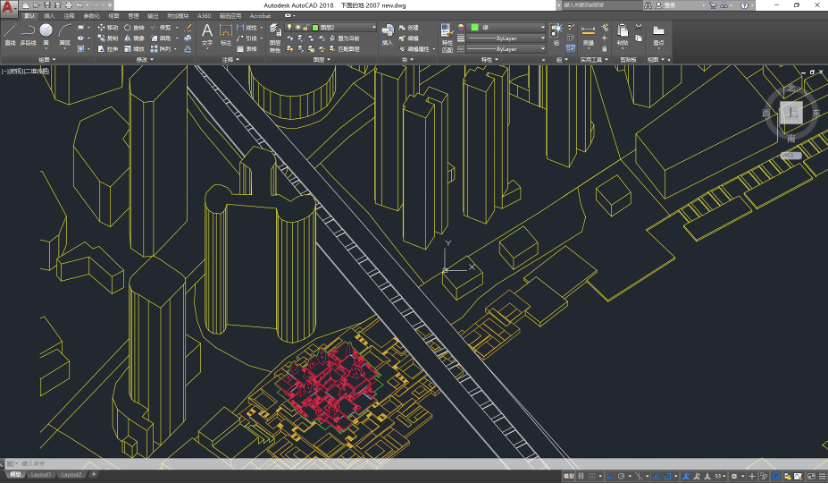

5.在CAD中整理线条，和把不同的部分的线条按照颜色做好区分（方便进入AI一次性修改线型）。

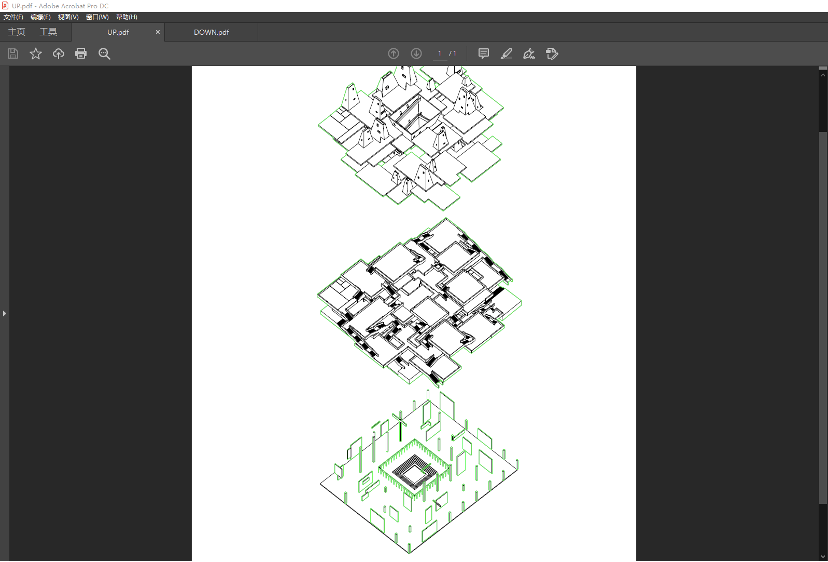

6.爆炸图的部分同理，可以区分一下轮廓线和内部的线条

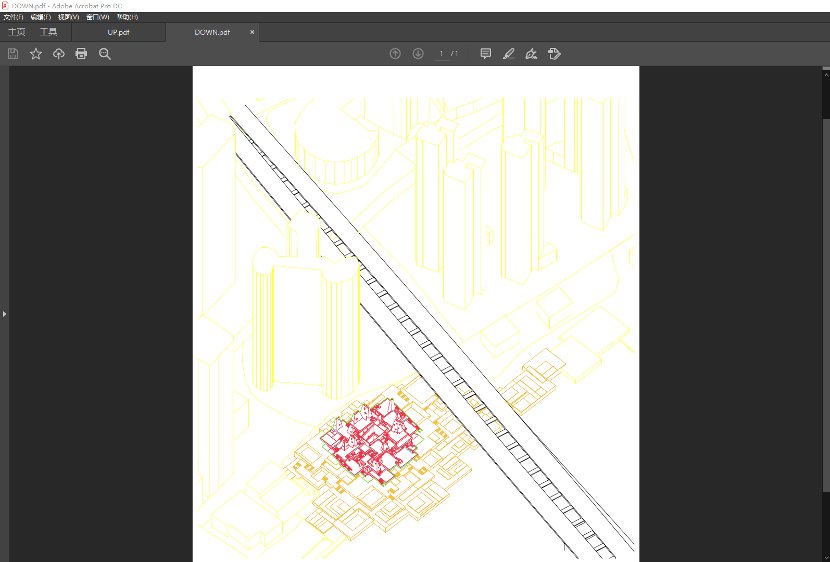

7.分别导出PDF

（线条一定要带颜色打印，为了AI中直接用“选择-相同描边颜色”来直接修改线型）

制作底图

1.叠进AI中嵌入

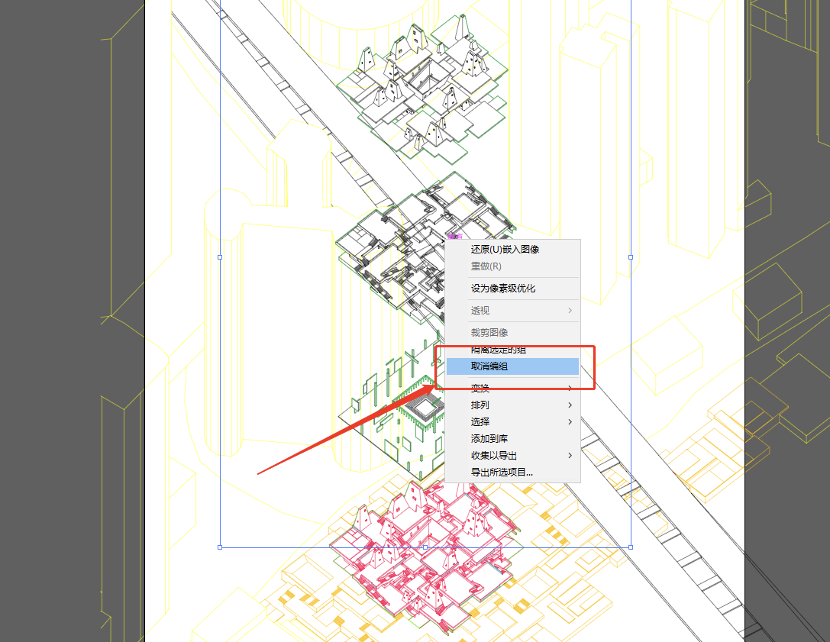

2.右键-取消编组

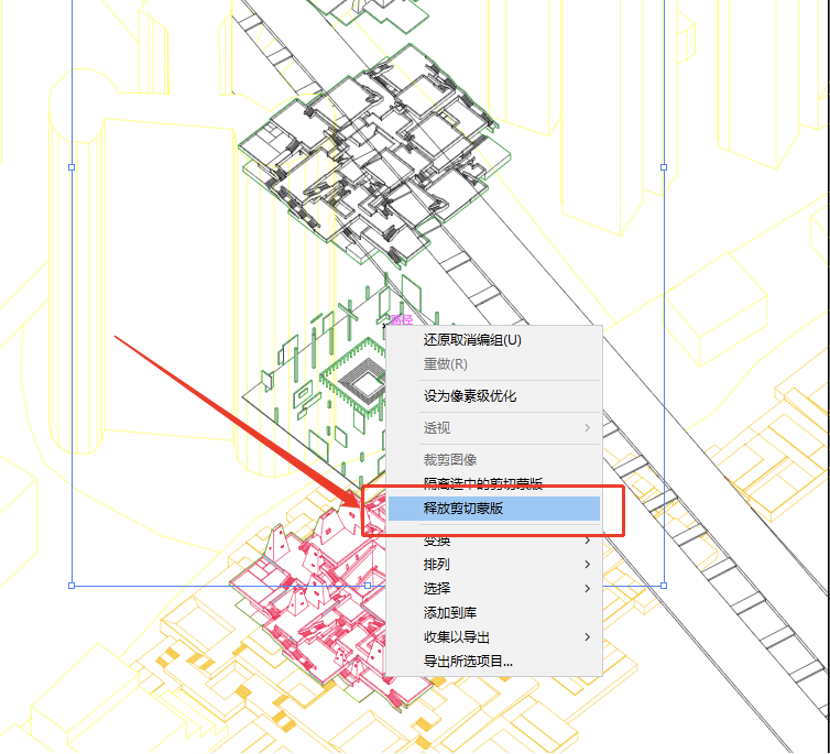

3.释放剪切蒙版

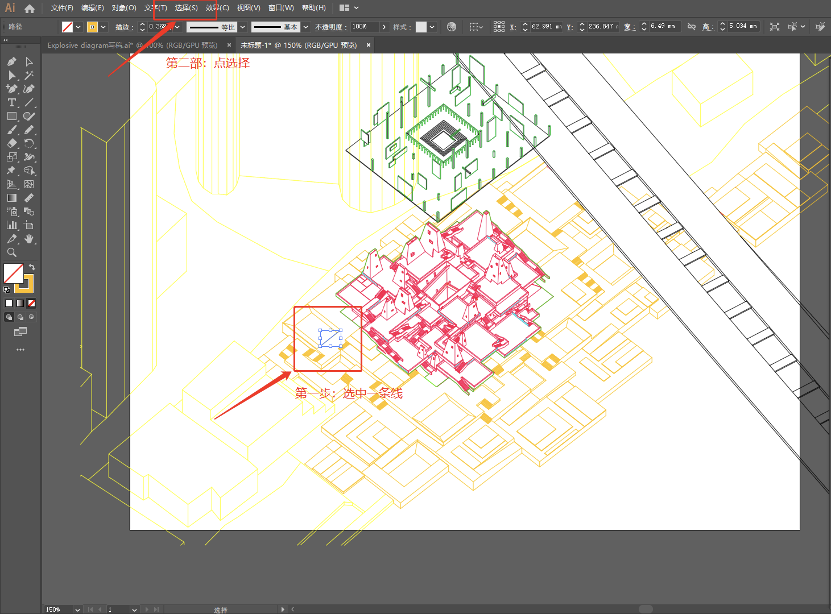

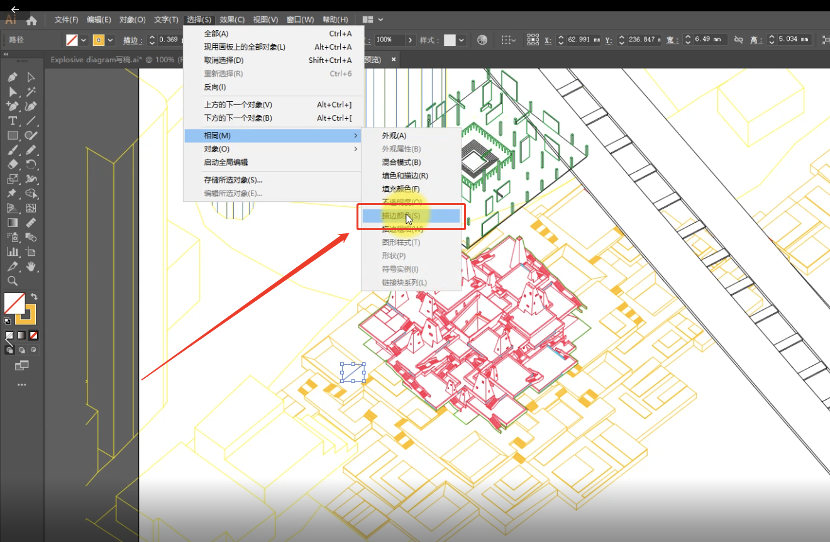

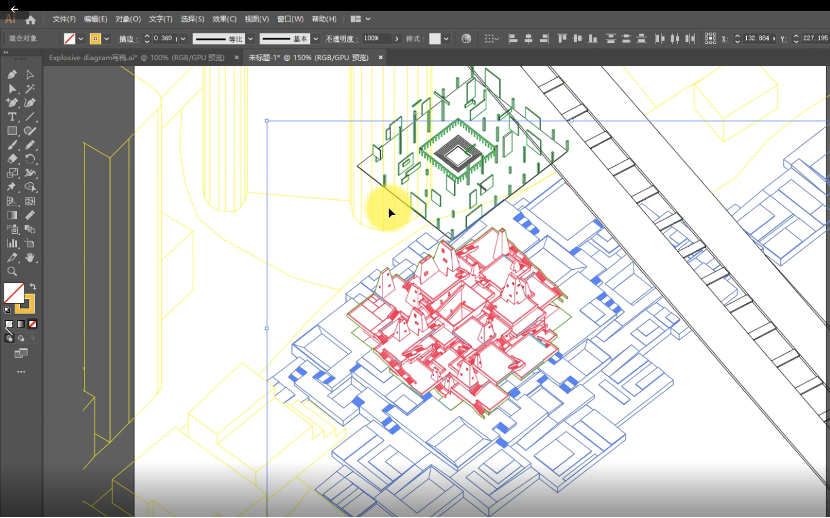

4.相同的颜色的线条可以被同时选中，然后修改线型和颜色即可，其他部分的线条用同样的方式去调整，可以提高效率。

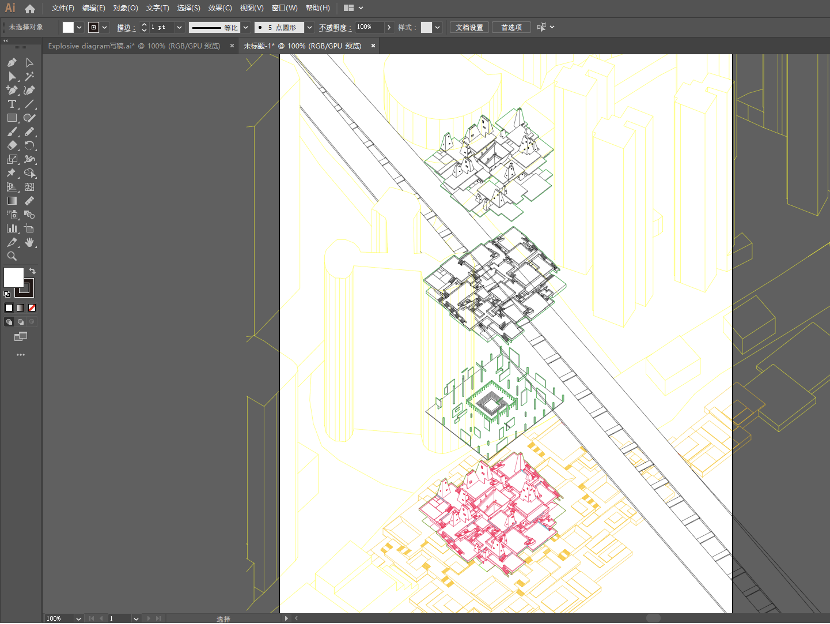

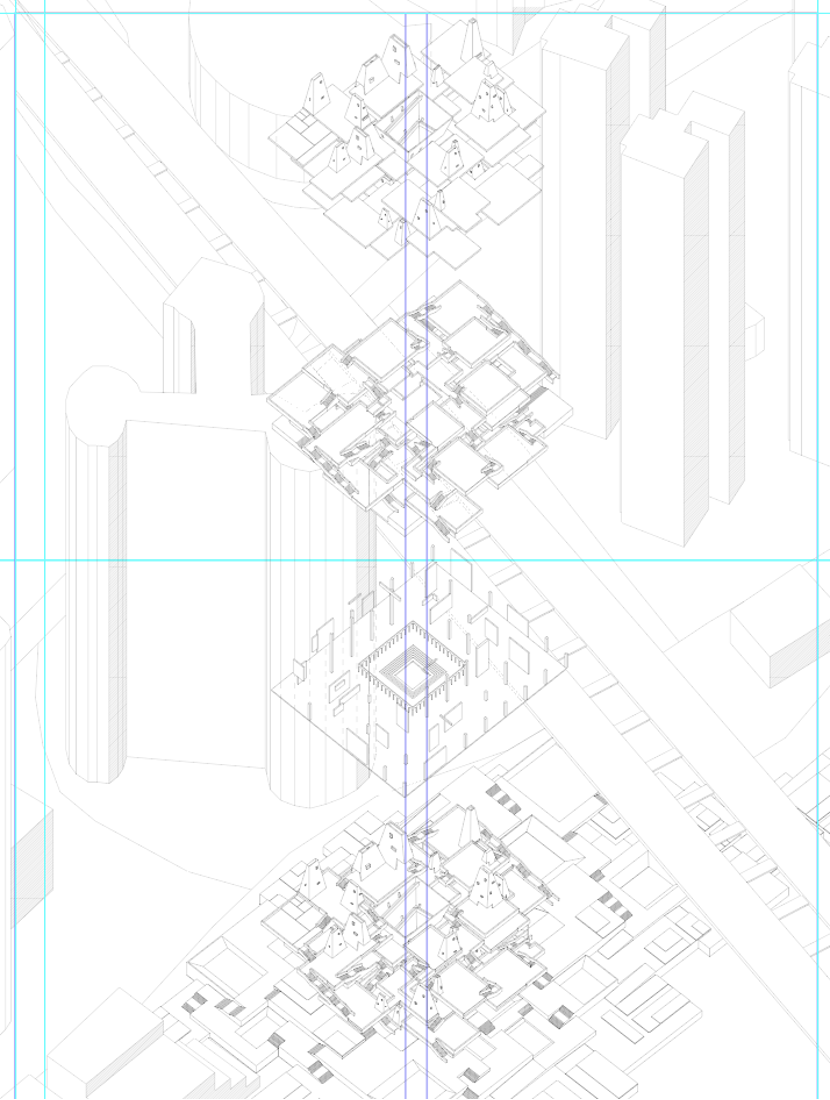

改完大致就是这样啦～初见雏形

5.给背景（周边建筑）加上阴影的暗面（这里的阴影仅仅只是阴影的暗面，不需要加上建筑投到地面上的阴影，只需要区分周边建筑的明暗面就可以了）

要怎么便捷的找出这些明暗面呢？？

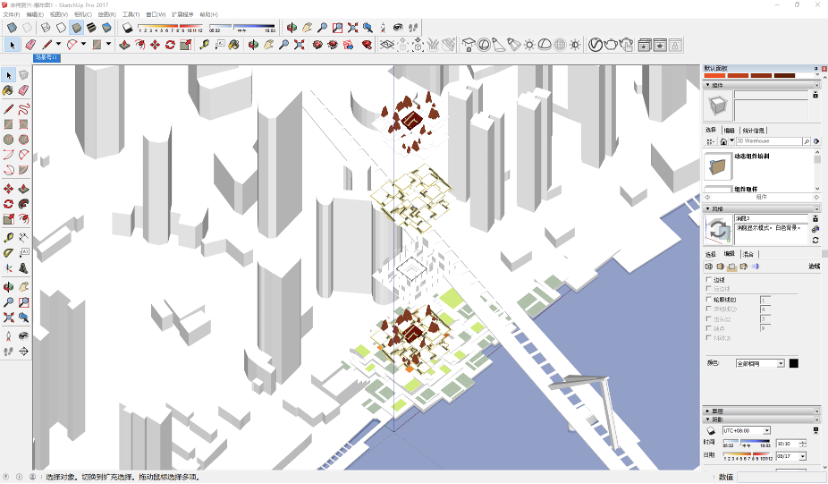

举个例子，首先我们打开模型

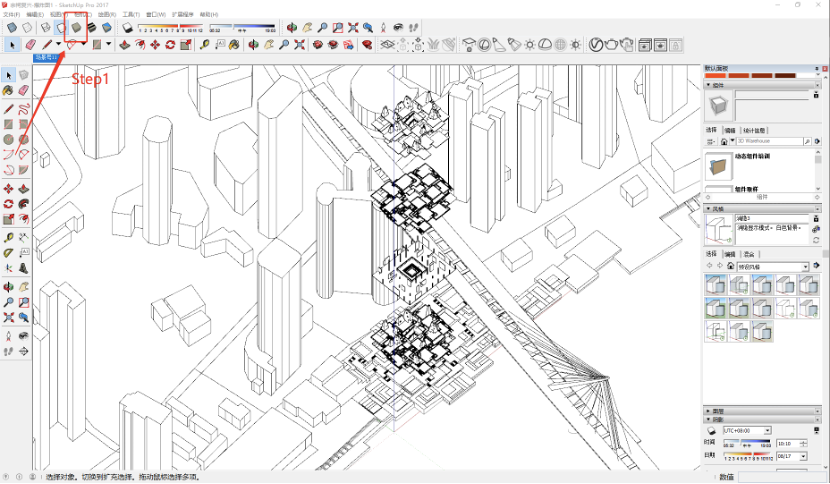

Step1：打开阴影（不是投影到地上的阴影）：显示带纯色表面的模型

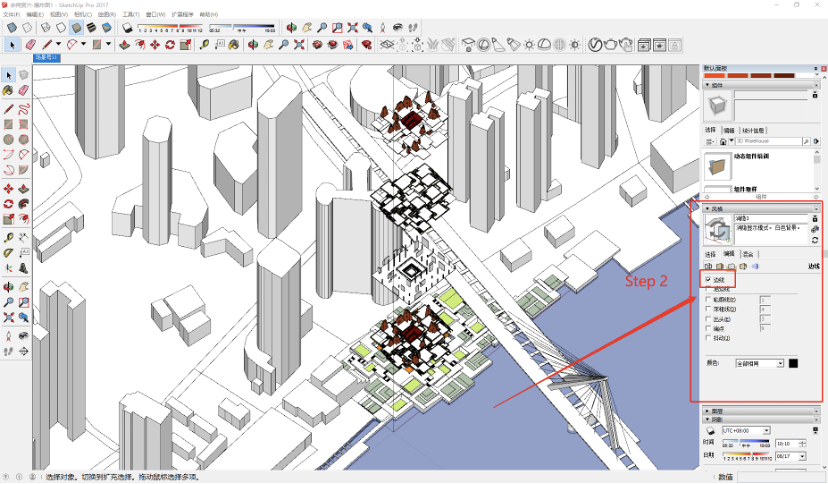

Step2：打开右边编辑栏的边线设置，关掉边线；

关掉边线之后

Step3：文件-导出-二维图形-PDF

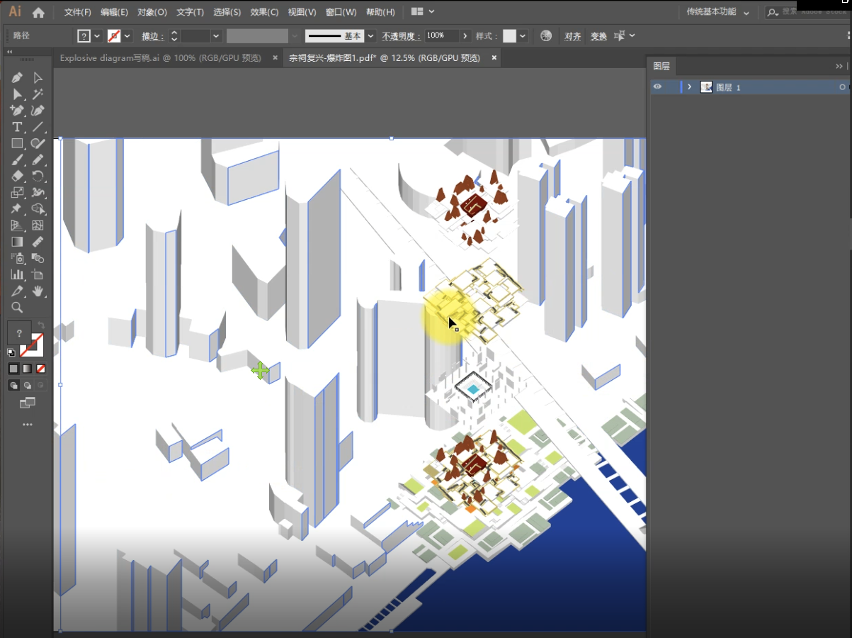

将PDF拖进刚才的AI文件，和之前的线稿叠加在一起

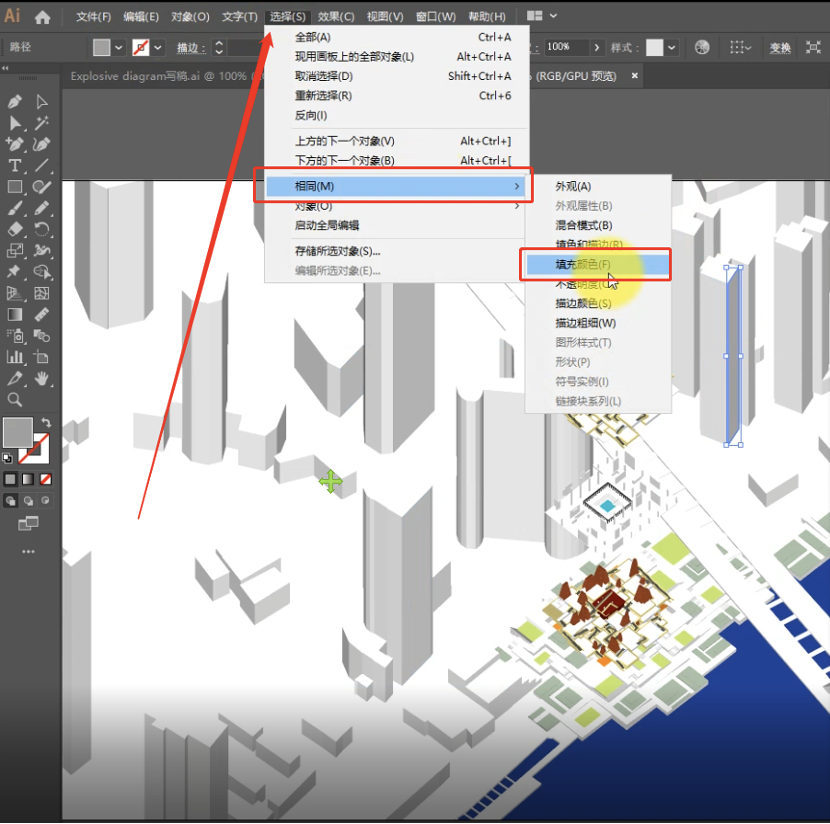

在AI上方的编辑栏：选择-相同-相同填充颜色（同之前选择相同描边颜色的相似操作）

相同颜色的阴影面会同时被选中，但是由于不同建筑的朝向有所区别，所以有的暗面颜色灰度不一样，我们可以手动选一下。

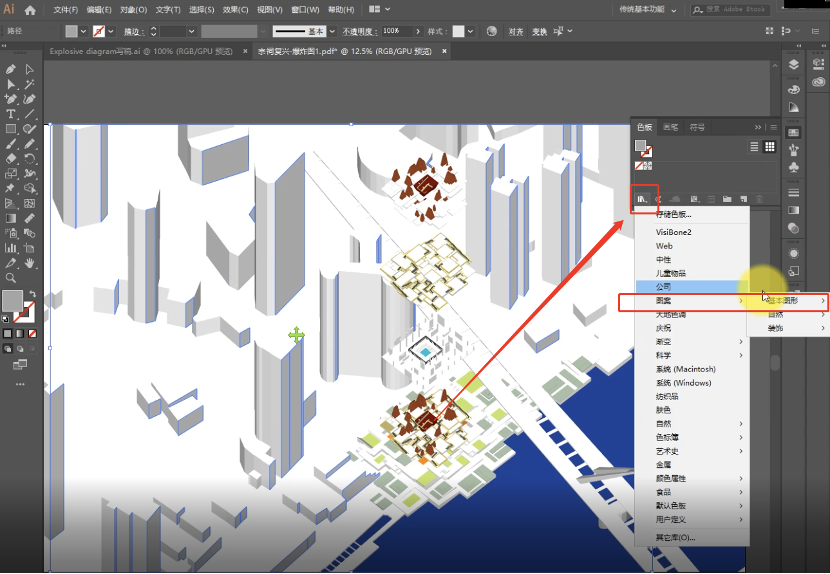

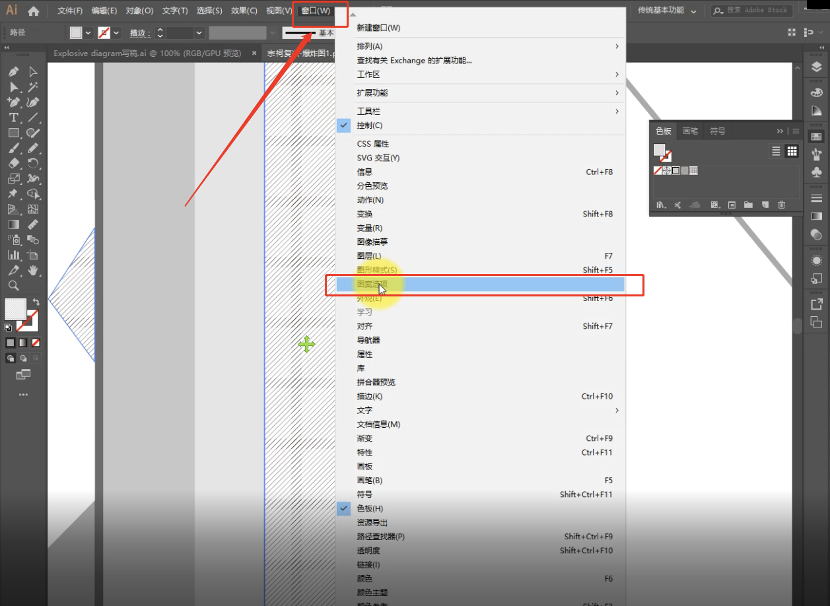

然后打开我们AI的色板，给他换一个合适的填充，在这里我用的是色板中的“对角线”的填充。

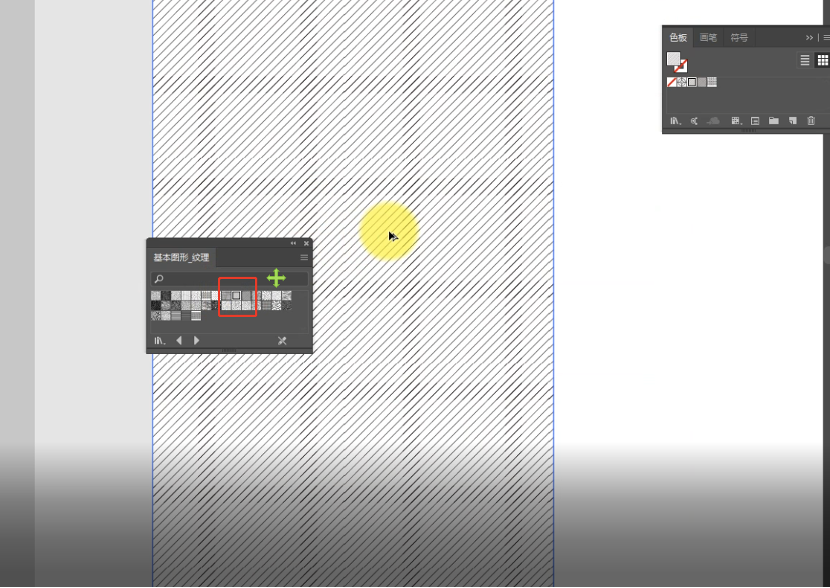

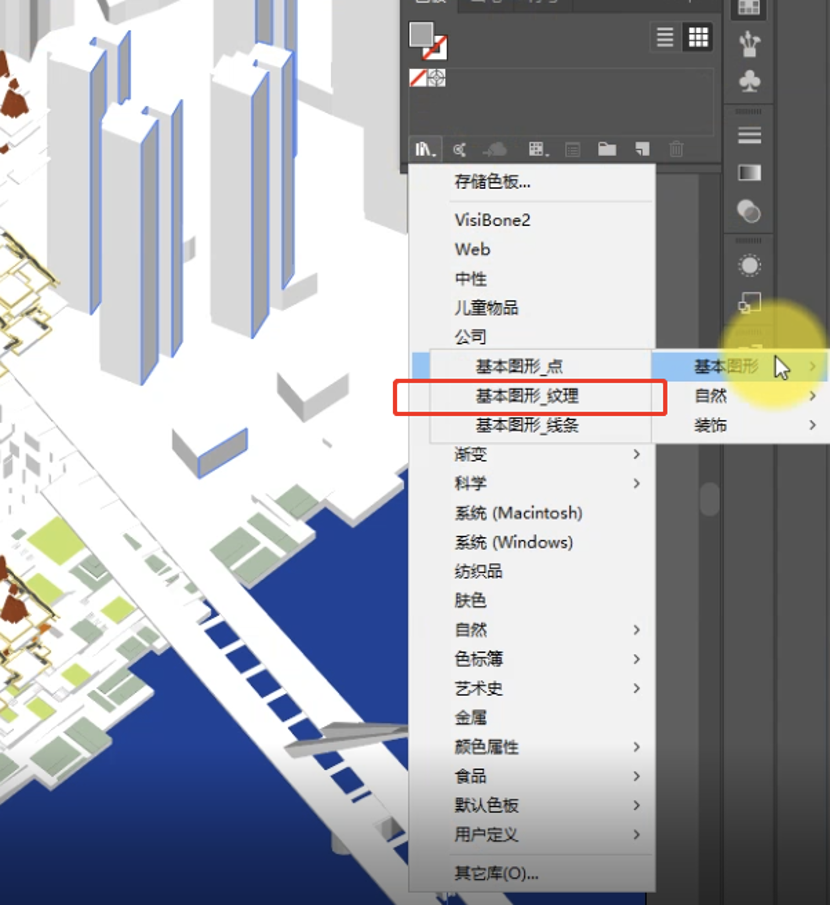

在色板中选择图案-基本图形-纹理

选择合适的纹理（这里选择的对角线）

填充之后我们发现原始的填充线条粗细和颜色不合适，我们打开AI上方的编辑栏，打开图案选项：

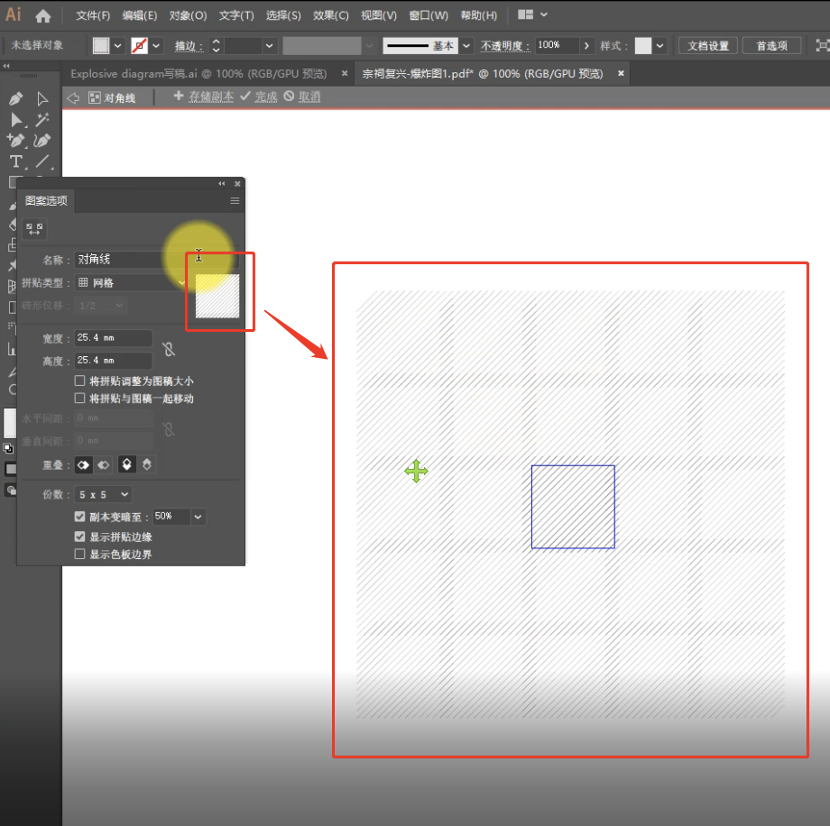

点击图案选项中的图案样本，我们填充的图案会单独出现一个页面，帮助我们进行编辑。

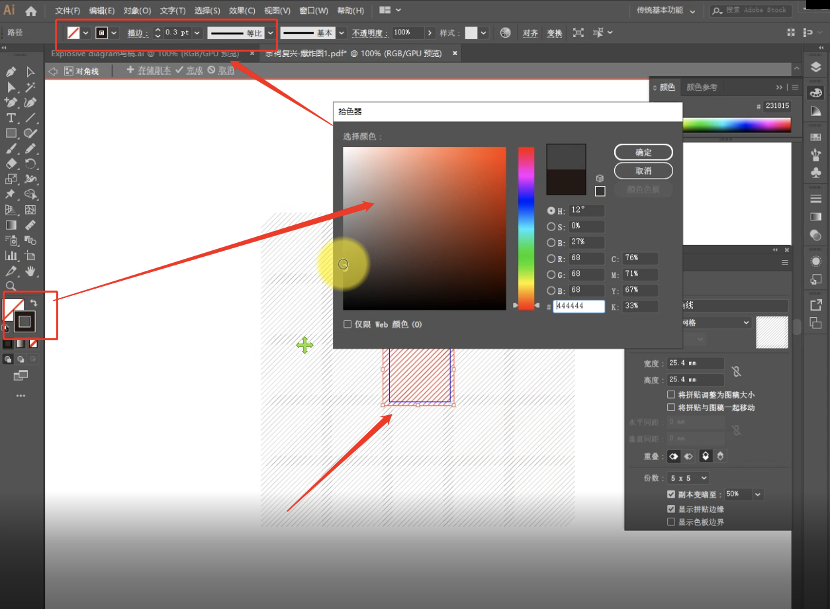

全选黑色边框里的图案，可以随意的更改填充图案的线条的颜色，粗细等一系列特性。

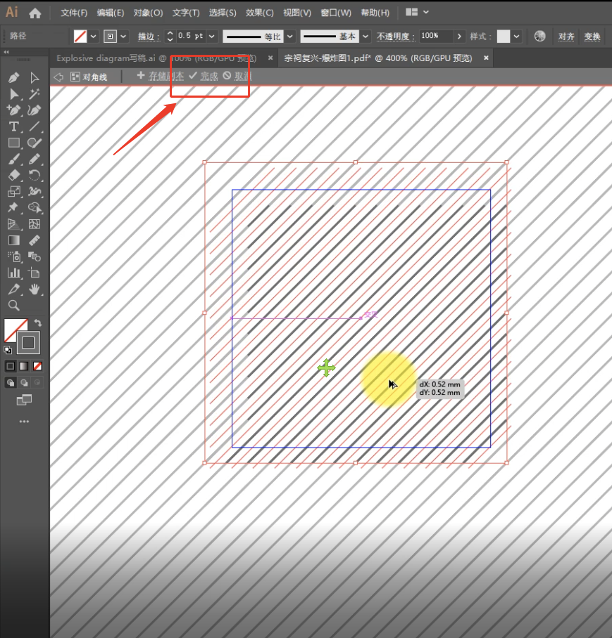

觉得线条间隔太大，也可以按住Alt复制，最后点击上方的”完成”。

完成后会退回到之前的页面，我们可以看一下具体的效果，如果还是不合适，再进行反复的修改即可。

我们用相同的步骤把前景中的主体建筑和炸开的部分的阴影加上，为了拉开和背景颜色的距离，我们可以把前景的阴影变得更密集，灰度更深，可以让画面重要的部分在途面中更加突出一些。

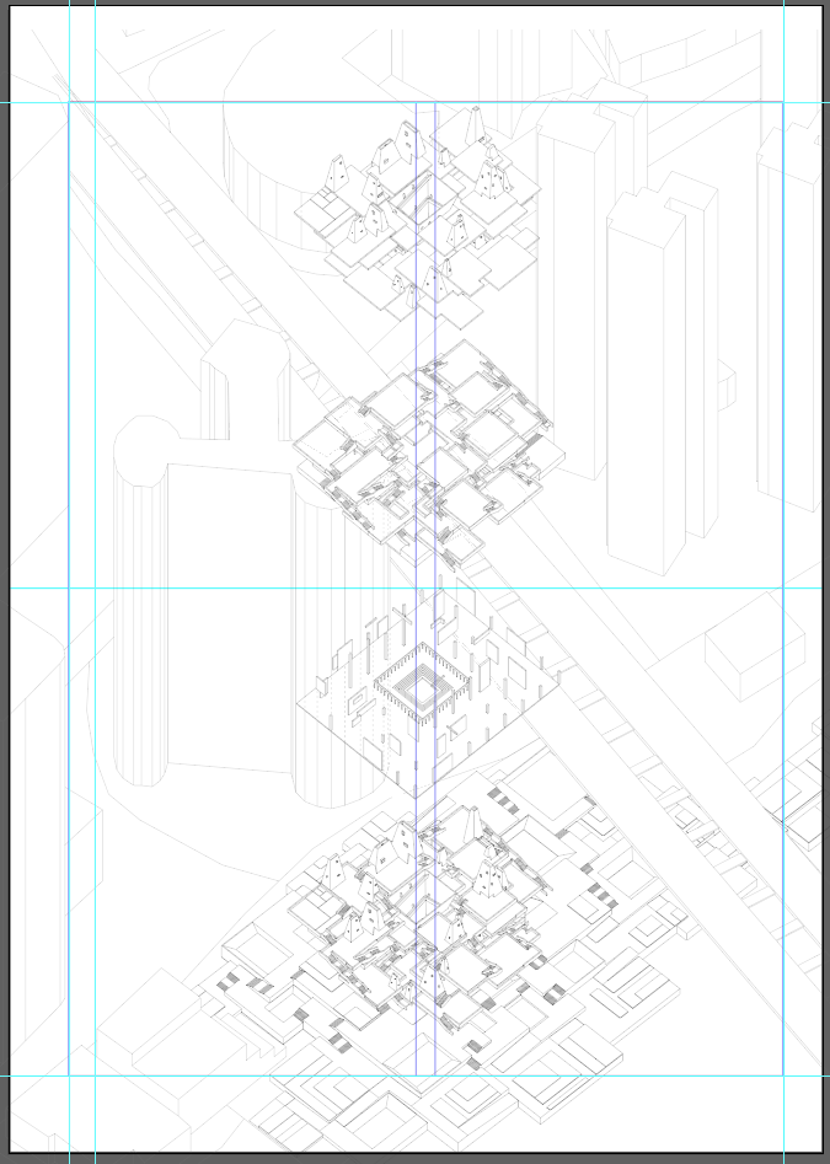

加完阴影后，如下图：

接下来我们需要进一步拉开背景和主体之间的距离（让背景和主体区分开来）。可以在背景上多铺一层纹理进行叠加。叠加的纹理我们依旧还是从色板中进行选择，然后利用“图案选项”把填充图案的颜色和线型根据自己想要的效果进行反复多次的调整。

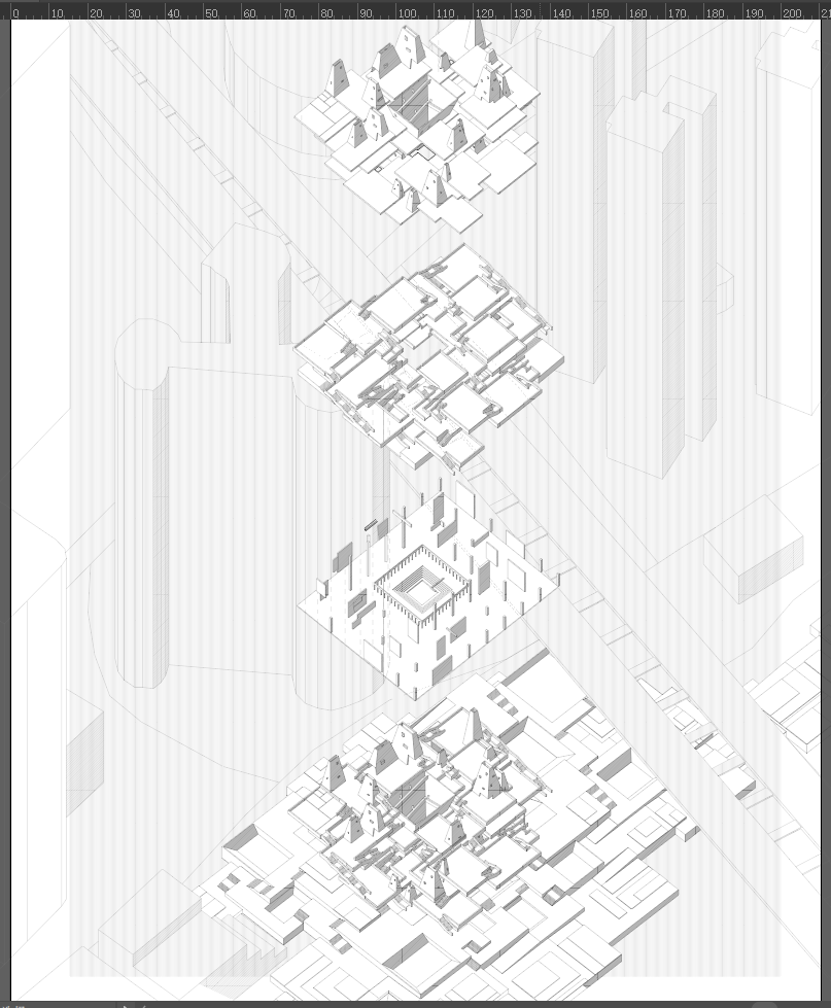

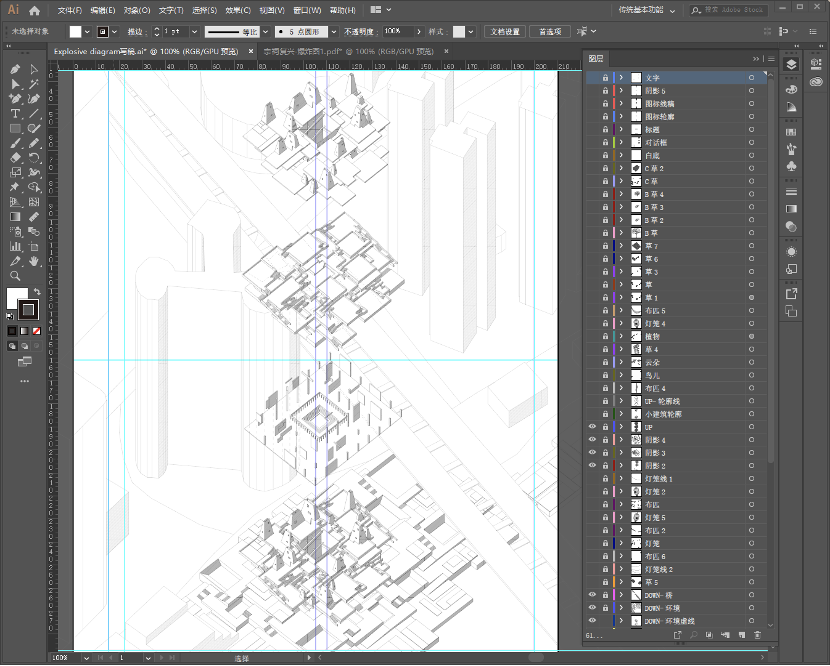

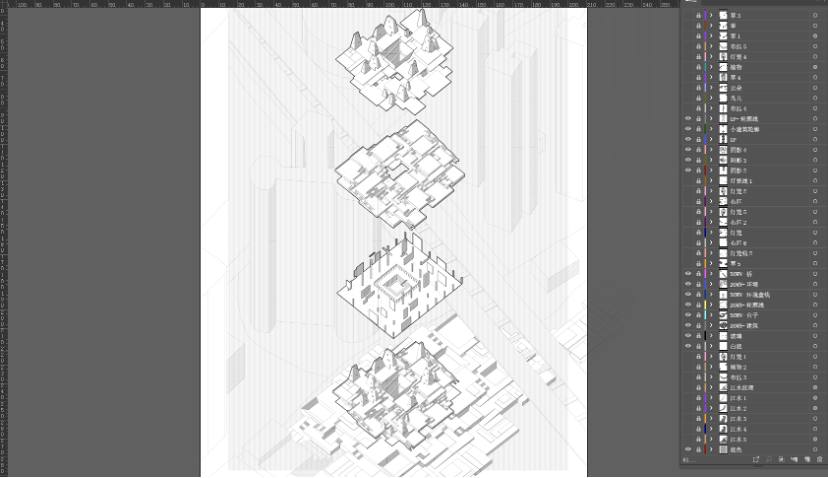

最后呈现的效果就如下图：

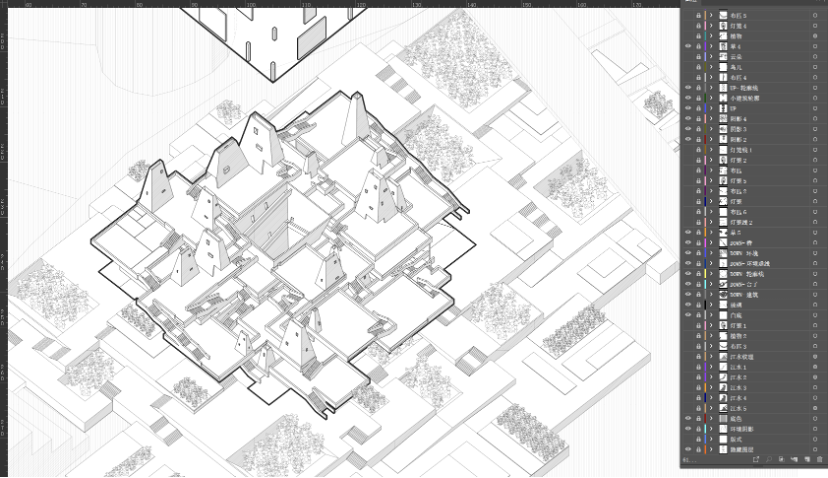

另外一个突出主体的方式是，给爆炸开的主体建筑的轮廓线进行加粗。

如下图：

 大致的底图我们已经完成，接下来，我们需要给整个图面添加一些细节，来突出重点，也就是我们的爆炸图的主体部分。

增加图面细节&氛围

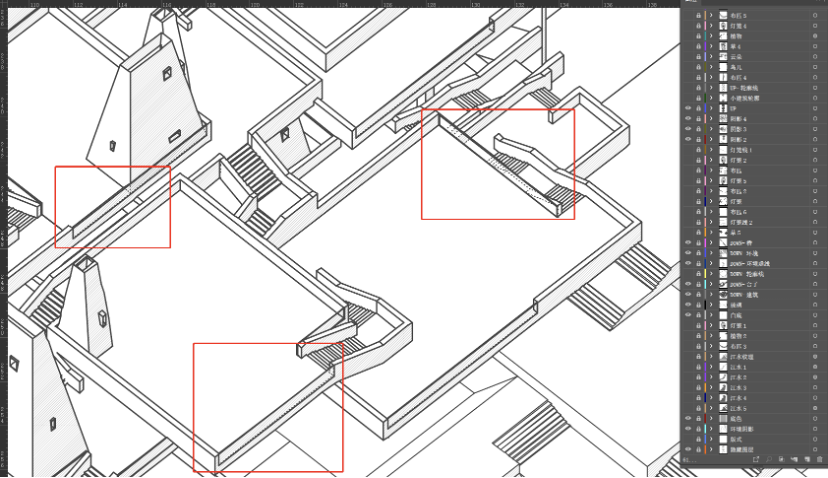

首先，我们把底图放大后发现，我们的建筑的一些地方是玻璃材质，但是直接导出的线稿很难表达出这个细节。

我们需要添加一些细节，让这些地方的玻璃材质和其他的材质进行一定的区分。玻璃是可以透过本身看到玻璃另一侧的事物的，所以“透”这个特点表达出来就可以了。

如下图：

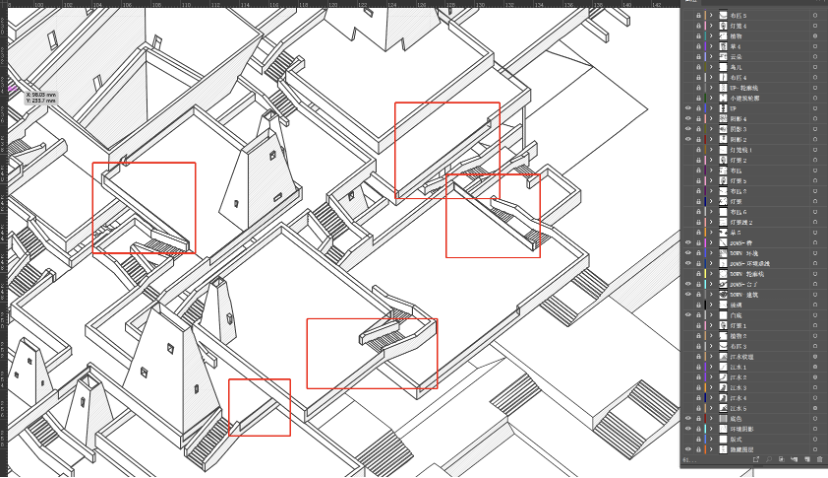

我在透过玻璃可以看见的地方加上了一些虚线（看个人喜好，这个地方用更细一些的线型来叠加也可以啦~），这些线我们可以直接从SU中导出，叠进我们的底图，然后修改线型，具体的详细步骤如下：

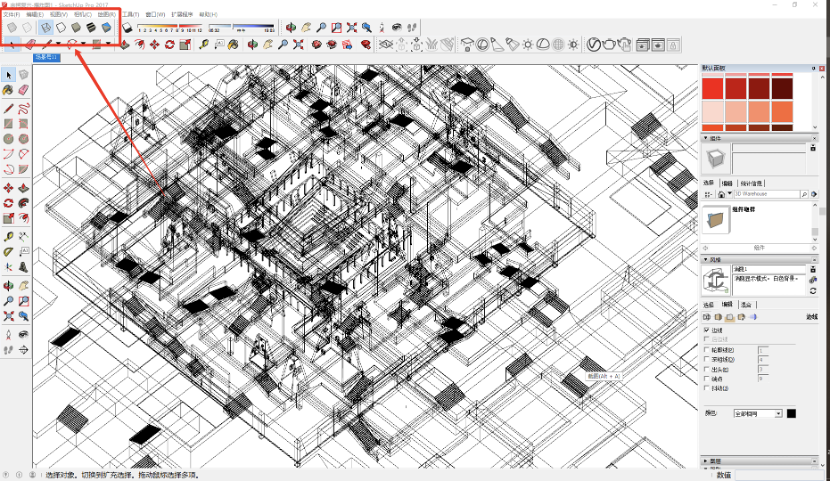

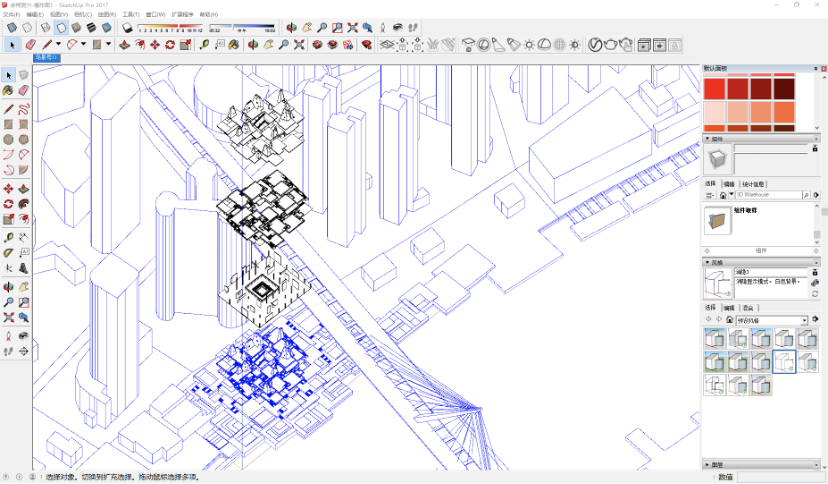

打开SU，找到“线框模式”-显示模型中的边；找到和底图相同的建筑视角，文件-导出-PDF。

将导出的PDF拖进刚才的底图AI文件中，放进一个新的图层，和底图叠在一起，全选这个图层，更改整个图层的线条的线型，可以把整个“模型线框”变细或者变成虚线。

接下来是给整个图面增加画面感和氛围感的一步：

Step1：这个设计主体的下方的景观是高低错落的退台，有绿化有可上人的平台（这个部分的感觉可以想象一下上海杨浦滨江“绿之丘”的绿化和平台的感觉）

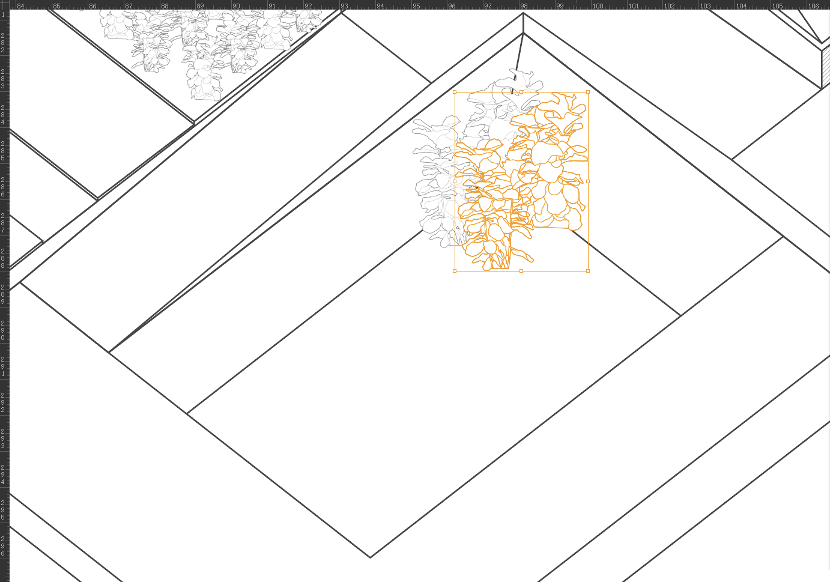

根据图幅的需要，大概只需要选择2-3种的植物进行搭配和不断的复制，编组之后将被建筑遮挡的部分作“剪切蒙版”即可。

举个例子：

因为是轴测，所以不用特别去注意透视带来的近大远小的问题。

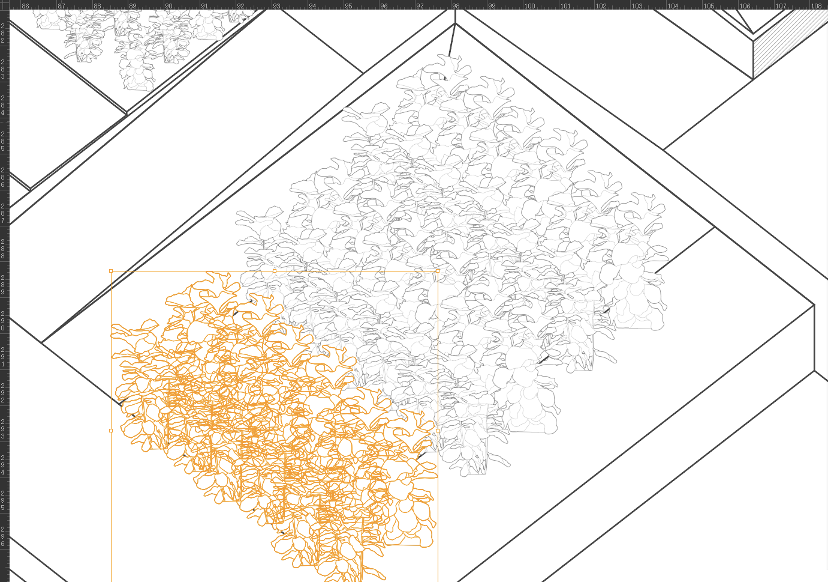

我们把这一对植物不断的进行复制，由于本设计是一个临水的关于死亡的一个纪念馆，所以植物可以种的整齐一些。

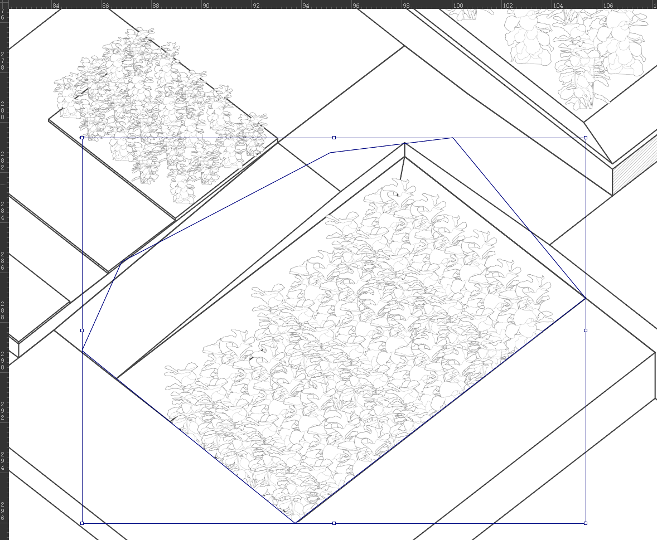

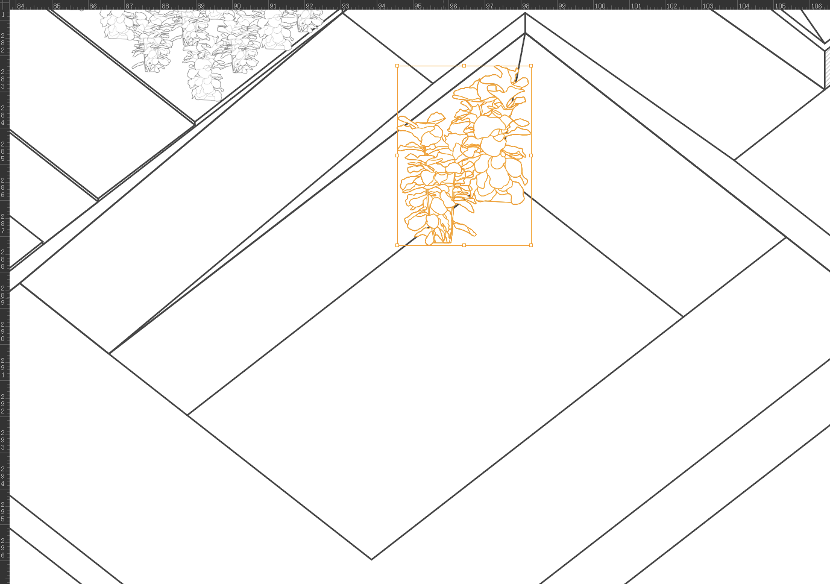

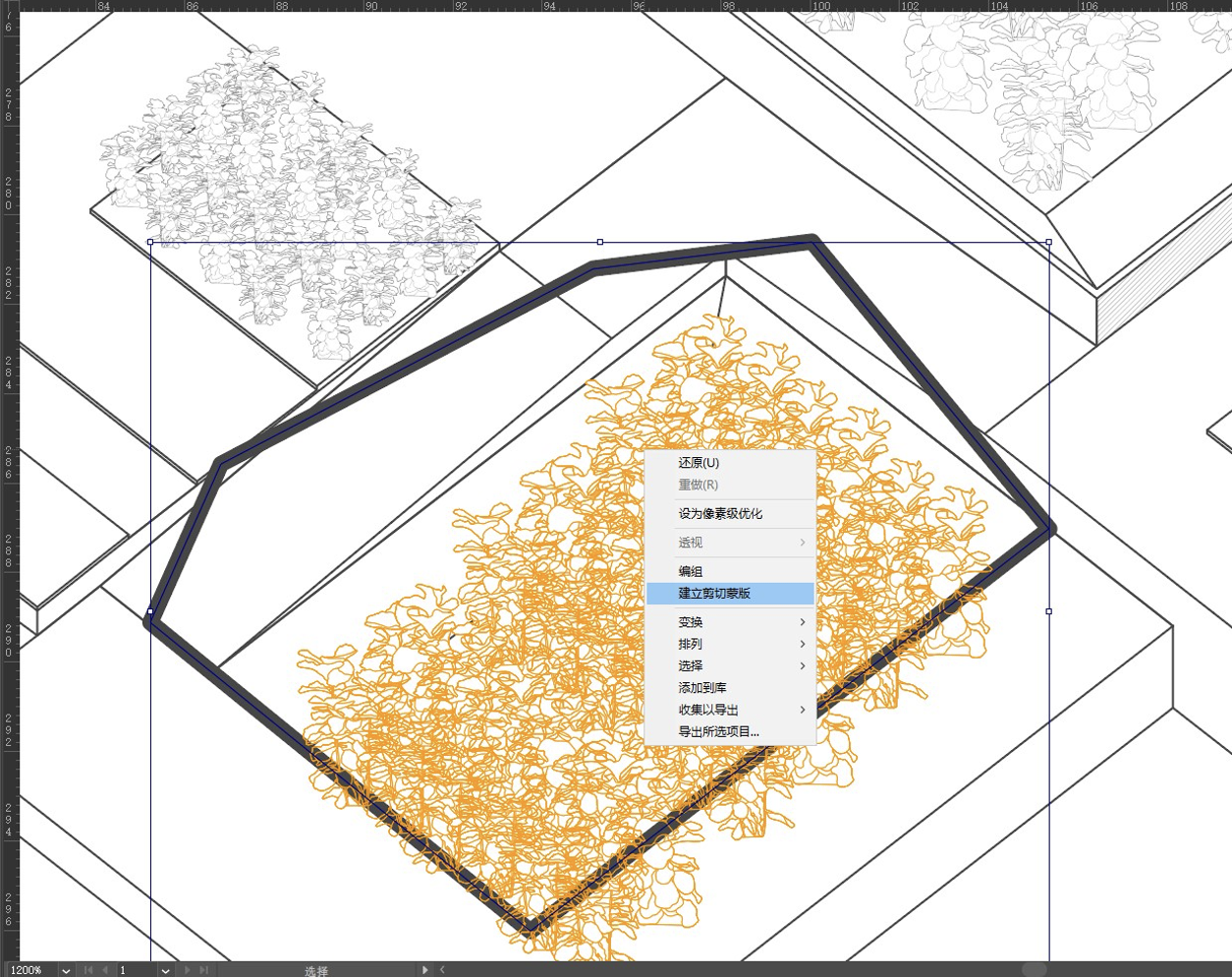

这些草对建筑有了遮挡，利用“剪切蒙版”保留看到的那一部分植物。

如下图：

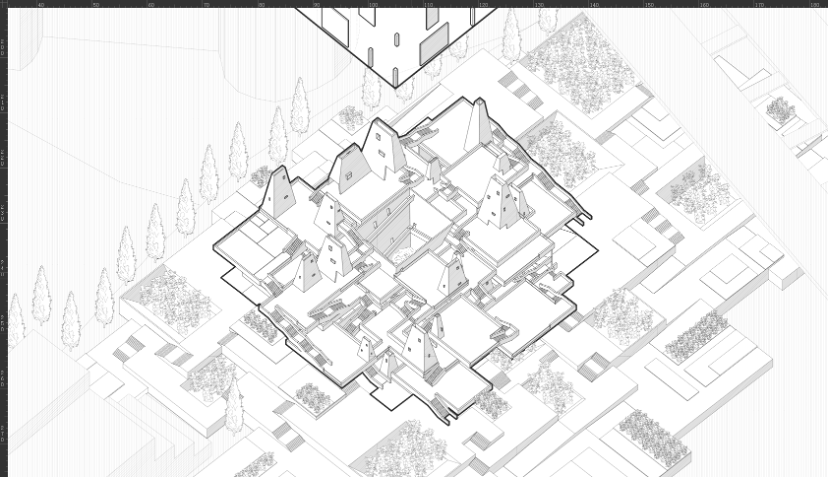

我们可以在建筑周围在种上一些松树和其他必要的乔木之类的，如下图：

Step2：上面提到，这是一个关于宗祠祭祀和死亡的一个临水纪念馆，是城市中的人们对死亡进行庆祝的一个地点。我们可以在这个地方再加一些布帛和祭祀的灯笼，在这里可能有点难找到合适的素材，那我们可以自己画。AI有很多绘画和制作素材的方式，除了用手绘板等外接的绘画手段，AI自带的铅笔工具在描图上也很方便快捷，特别是一些比较简单的素材。

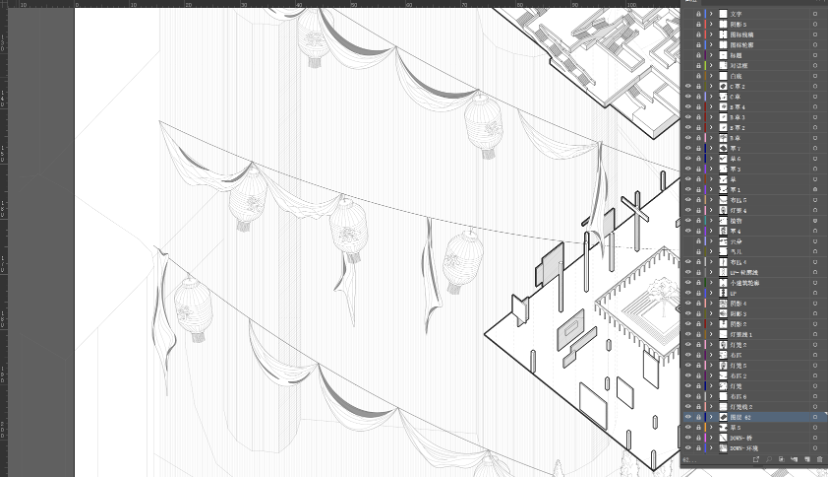

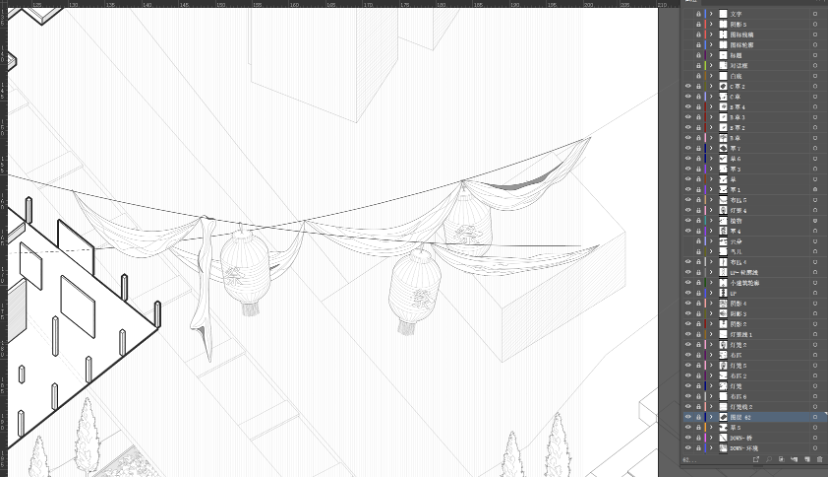

在这里我大致画了几个不同的布帛，减少重复可以增加细节，还有几个不同的灯笼。

如下图：

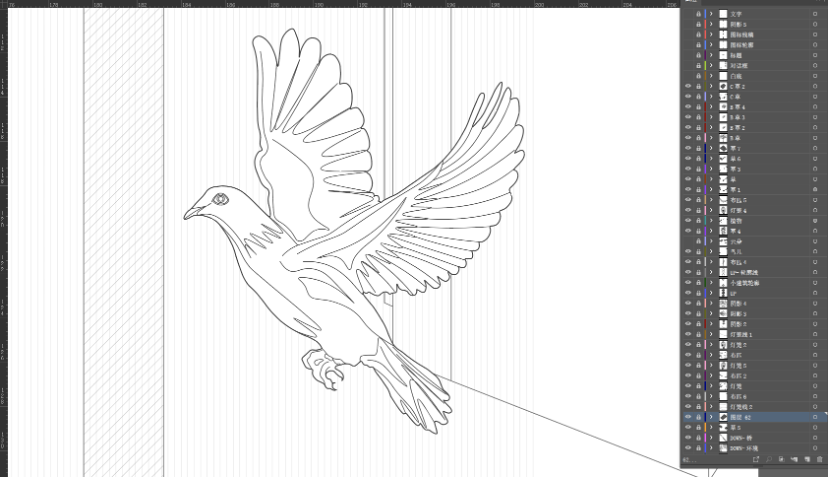

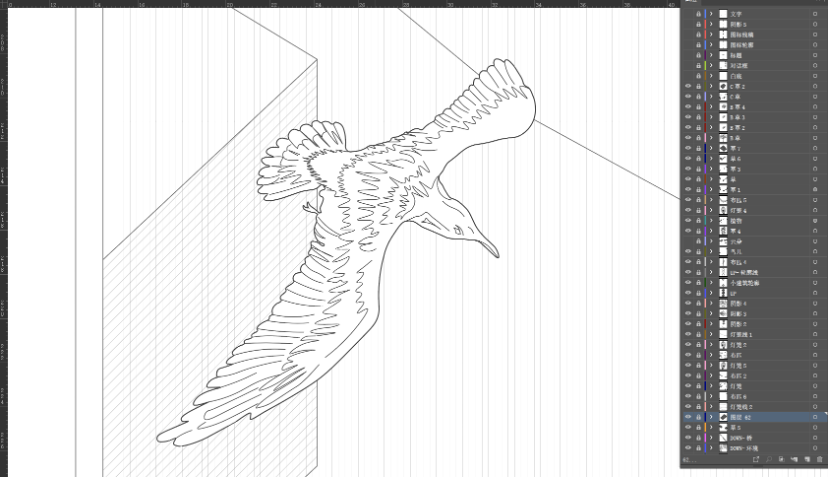

Step3：此外，因为临江，我还加了一些鸟。我们可以先在Pinterest上找到一些鸟的图片，然后用铅笔工具或者钢笔工具去描大致的线条和形状，个人更喜欢铅笔工具，因为即便使用鼠标画，线条也比较自然一些。

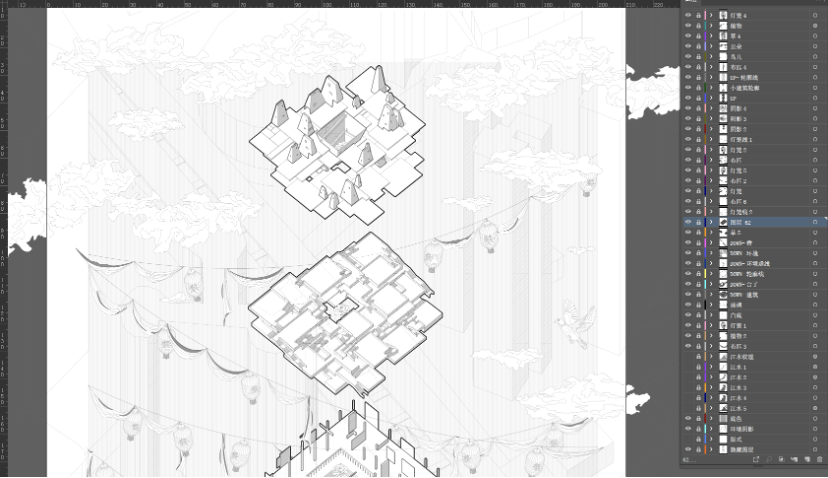

Step4：我们给整个图面的上方合适的位置加上一些线稿的云彩，制作素材的方法和上面类似，为了防止对建筑主体造成视觉上的干扰，云朵可以画的简单一些，不用加阴影之类的，空白线稿就够了。

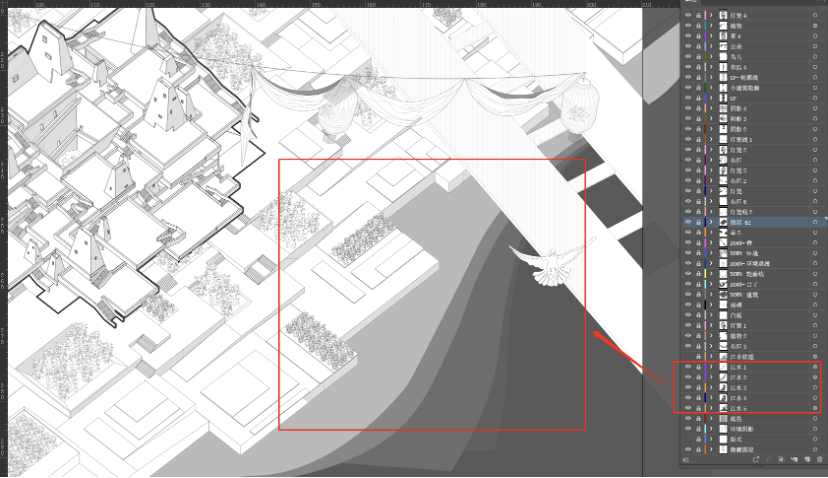

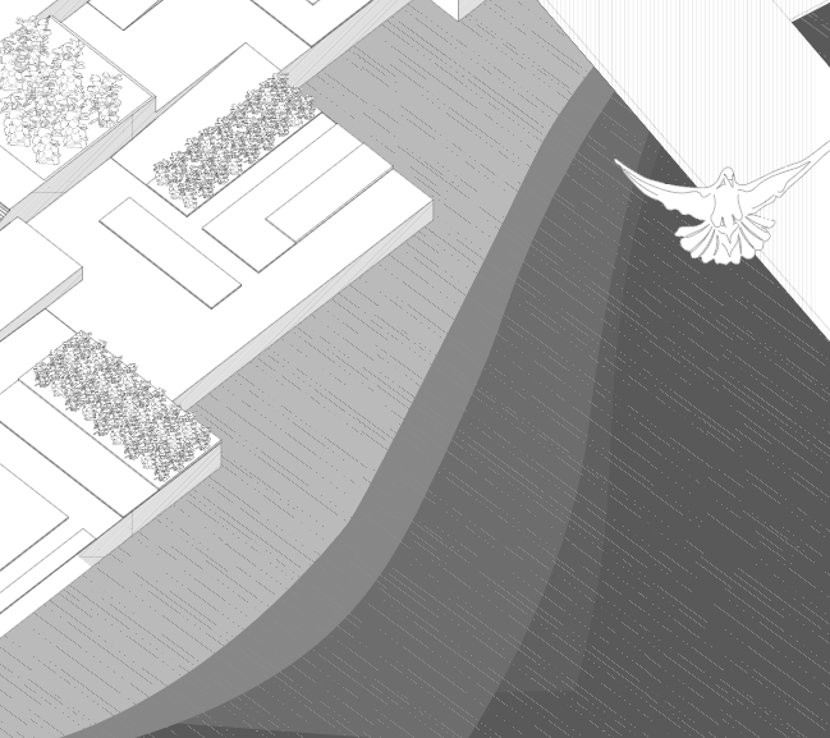

Step5：接下来处理江水部分：

可以用不同灰度来表达江水的层次，如上图所示。

为了增加细节，我们可以在上面继续叠加一层纹理，如下图所示：

增加标注和导出图纸

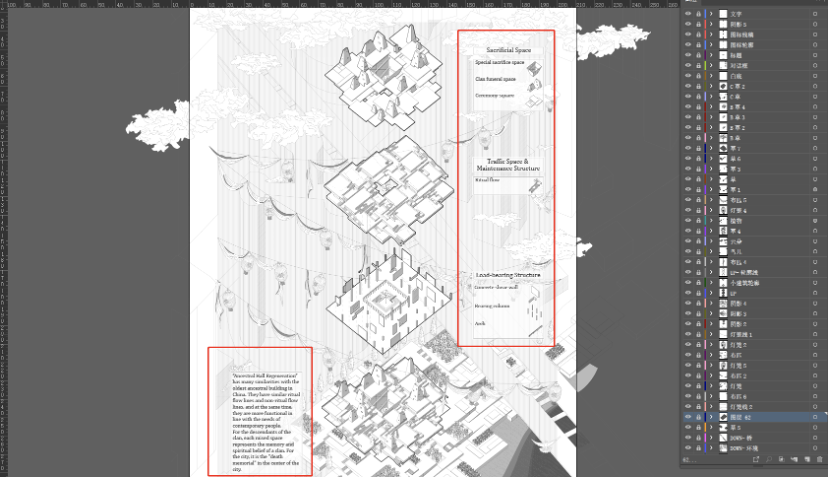

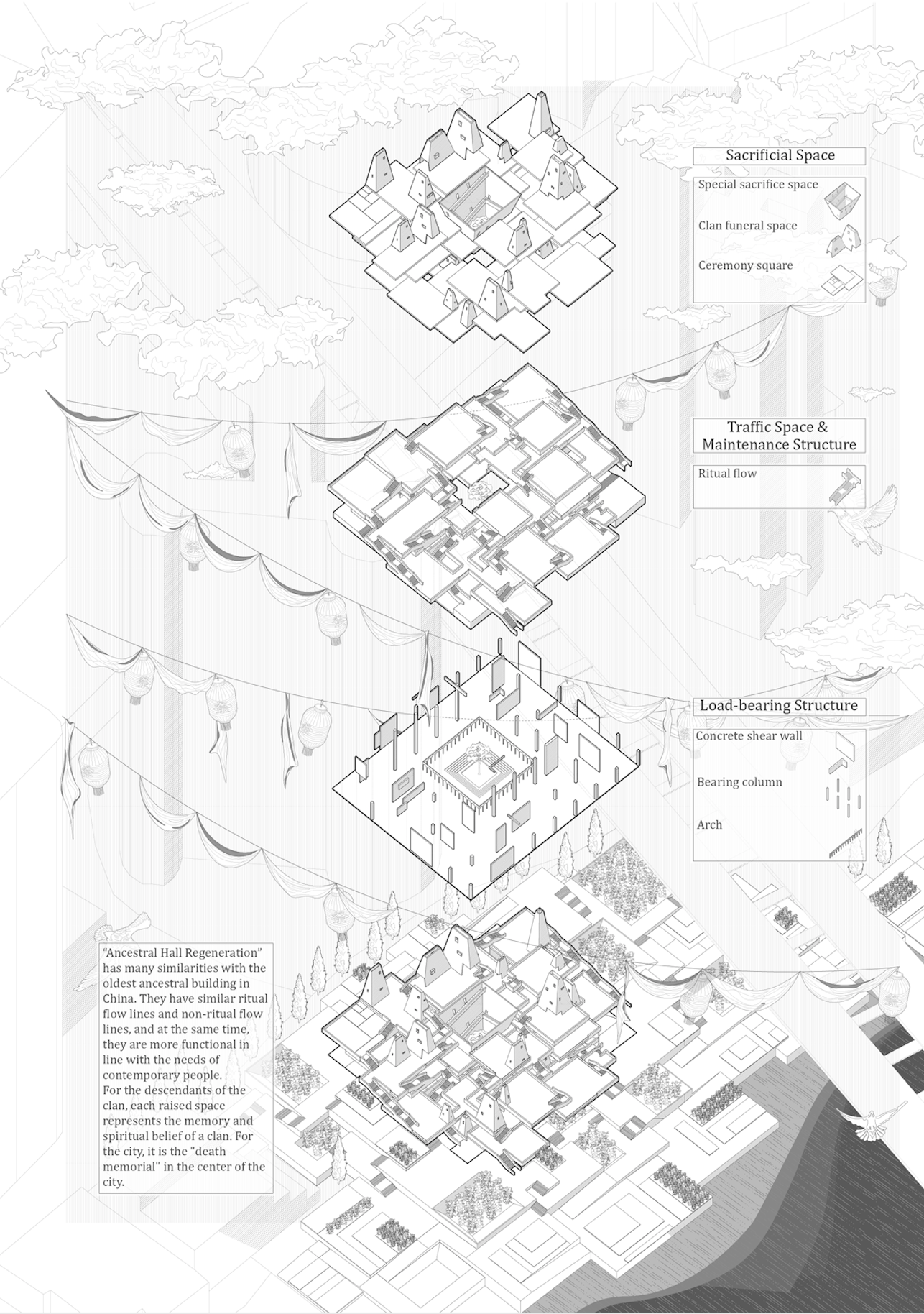

最后在合适的位置加上标注和文字描述即可

----导出文件
