halo各位小伙伴们大家好，这期教程带来数据可视化当中的“和弦图”和“桑基图”的制作教程。

既然涉及到数据处理的问题，那我们Grasshopper当之无愧。

一. 和弦图是什么

和弦图(chord Diagram)，是一种显示矩阵中数据之间相互关系的数据可视化方法，主要用来展示多个对象之间的关系。

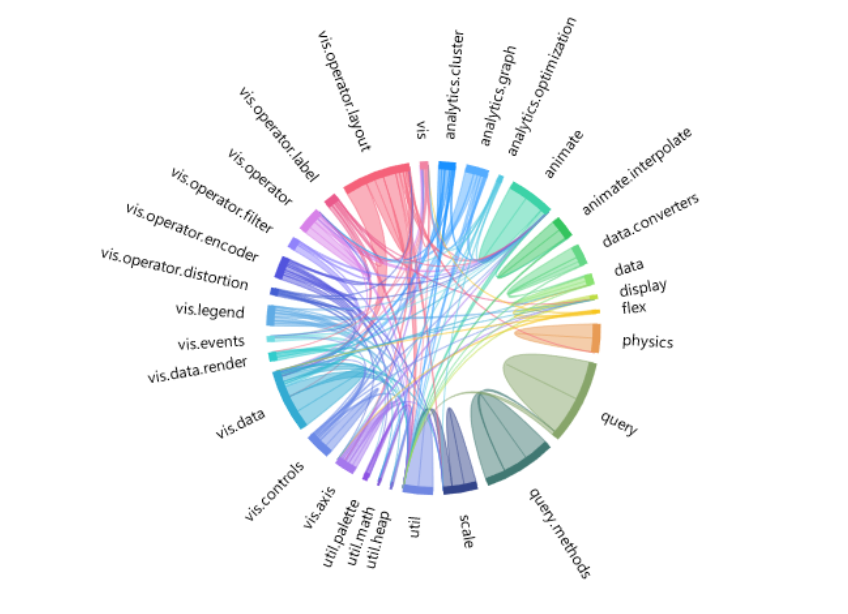

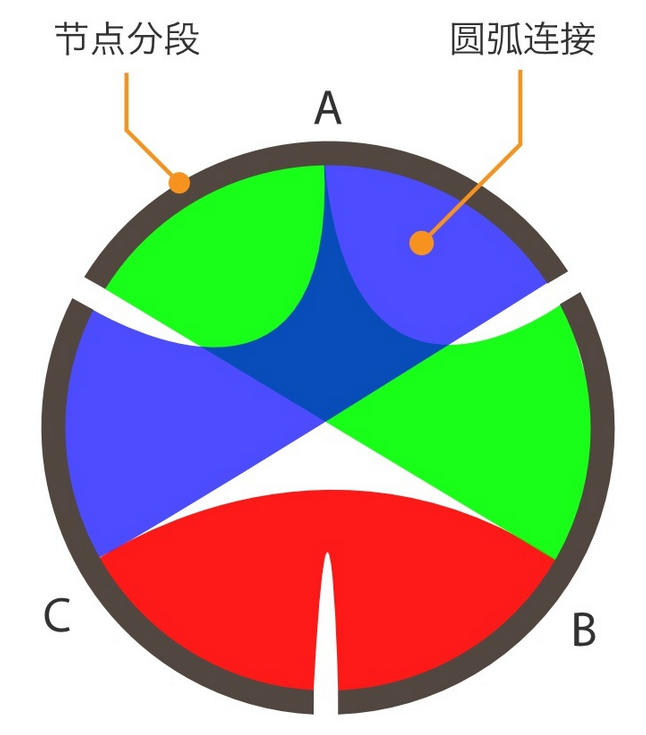

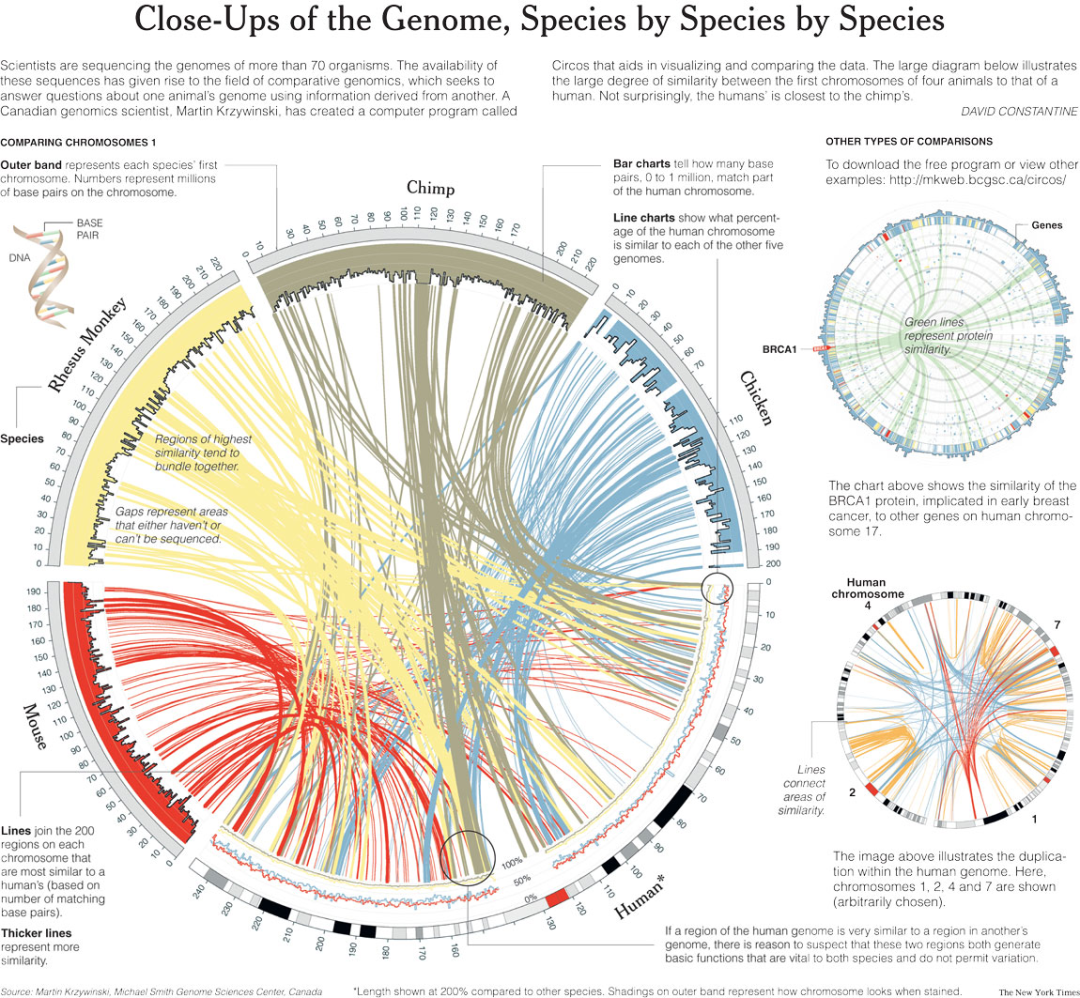

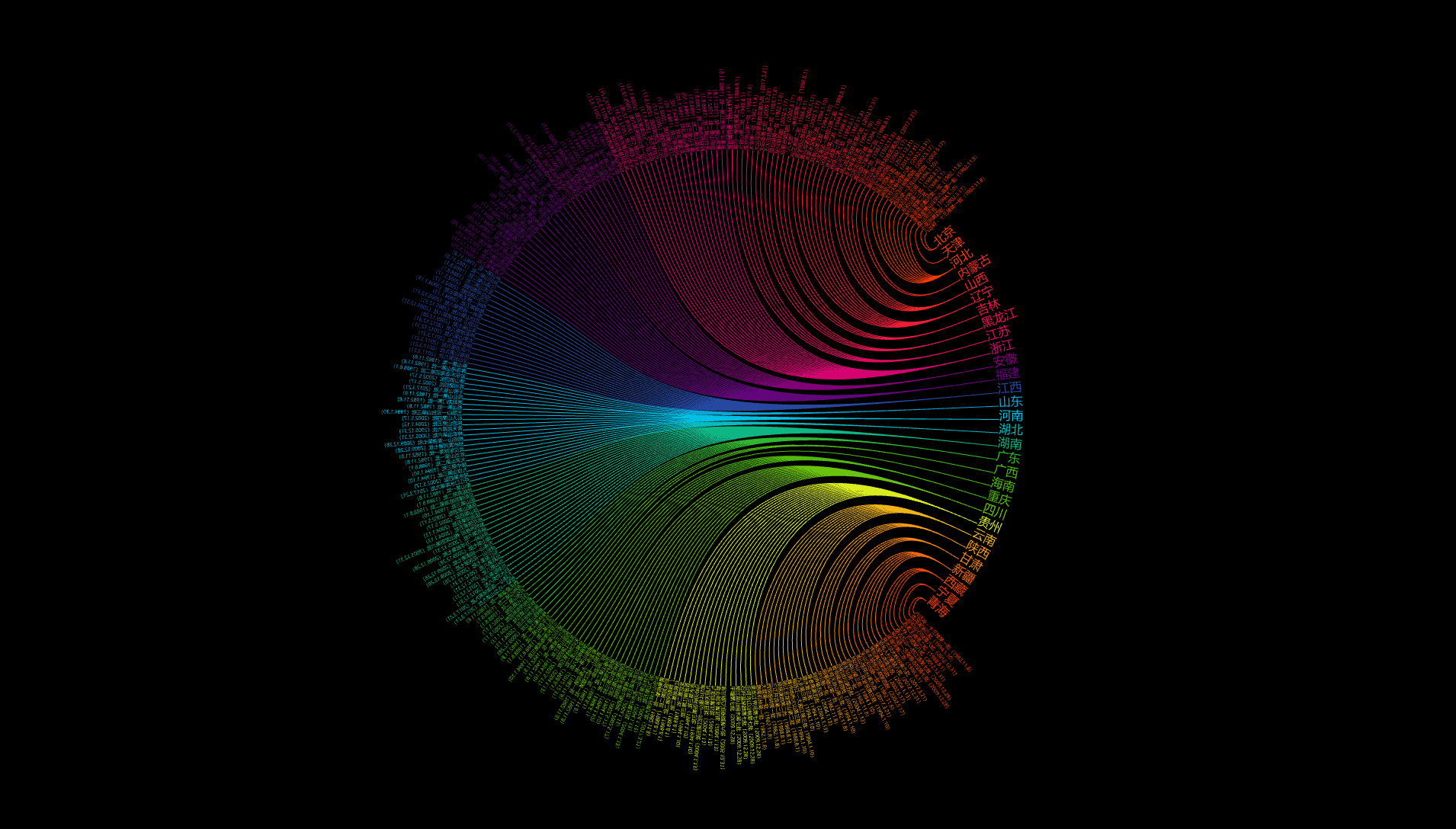

和弦图主要由节点和弦构成，节点数据沿圆周径向排列，连接圆上任意两点的带权重（有宽度）的弧线称之为弦，弦（两点之间的连线）就代表着两者之间的关联关系。不同节点和弦之间用颜色将数据加以分类，能够直观得对数据进行比较和区分，十分适合用来表示复杂数据之间的关联关系。如下图所示

二. 桑基图是什么

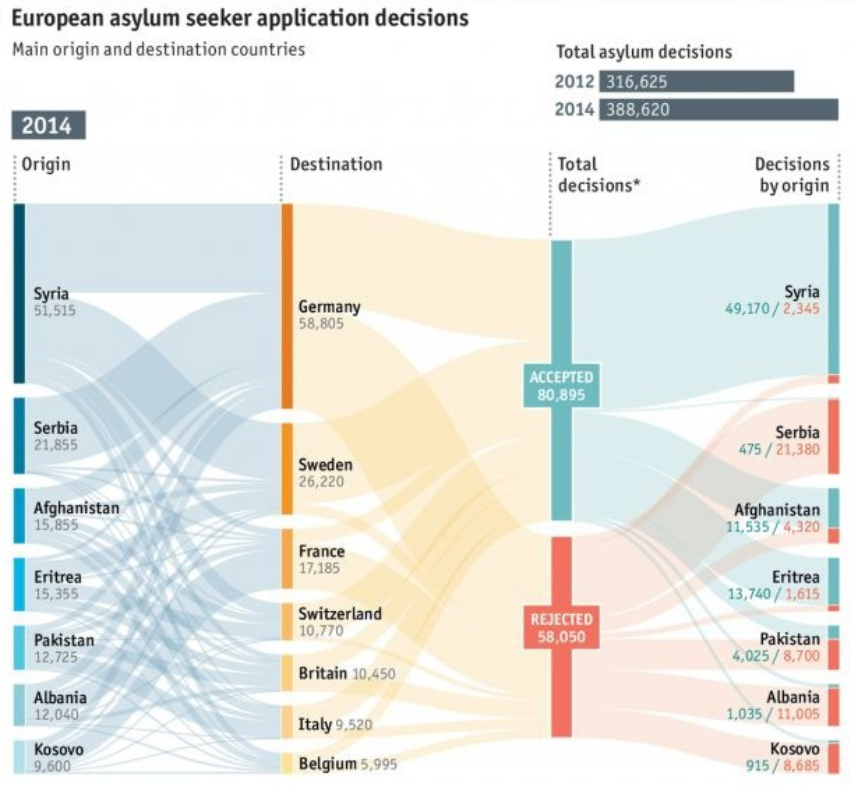

桑基图 (Sankey Diagram)，也称桑基能量分流图、桑基能量平衡图，它是流程图的一种。因1898年Matthew Henry Phineas Riall Sankey绘制的“蒸汽机的能源效率图”而闻名，此后便以其名字Sankey命名该类图表为“桑基图”。

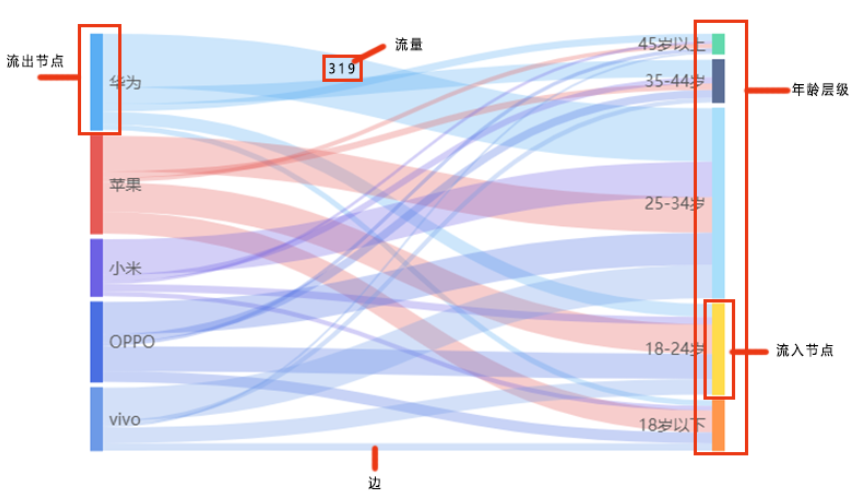

《智能手机用户画像》桑基图

三. Grasshopper制作教程

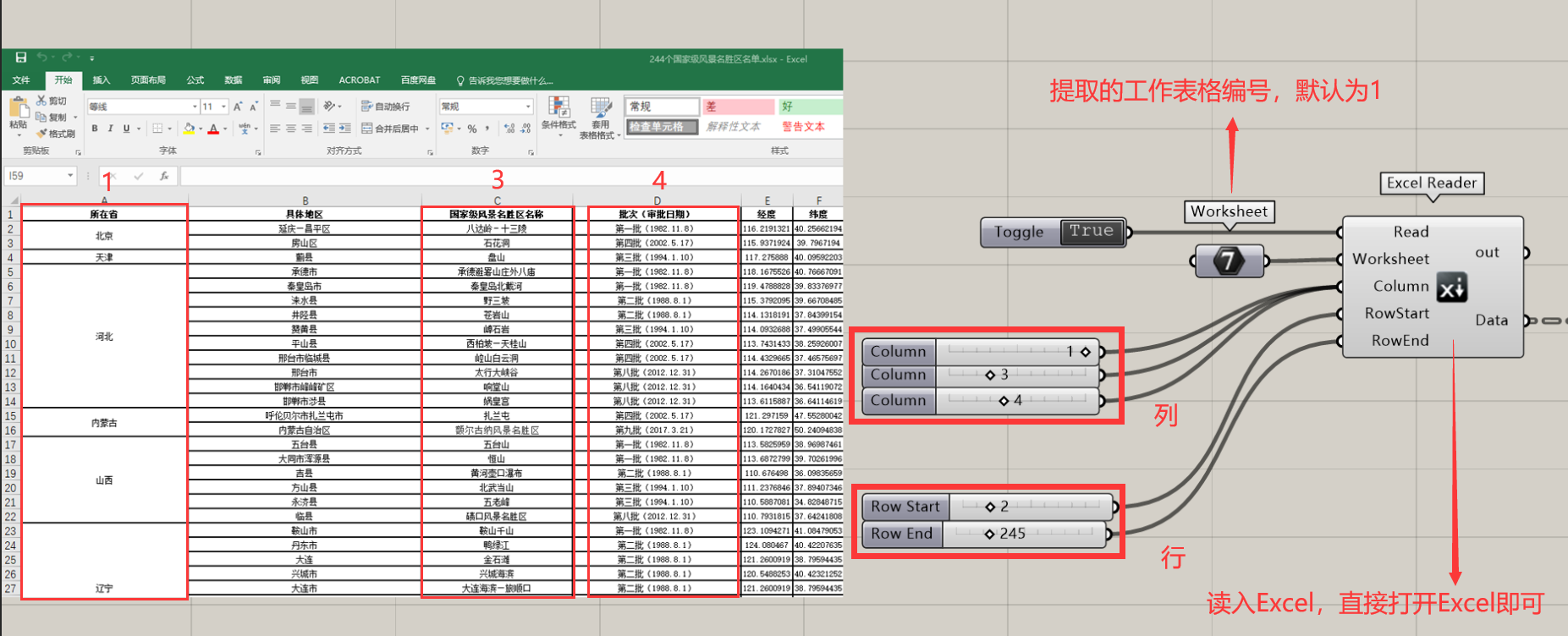

1. 首先将Excel数据导入到Grasshopper当中。（这里为了好看将第3,4列两组数据组合起来）

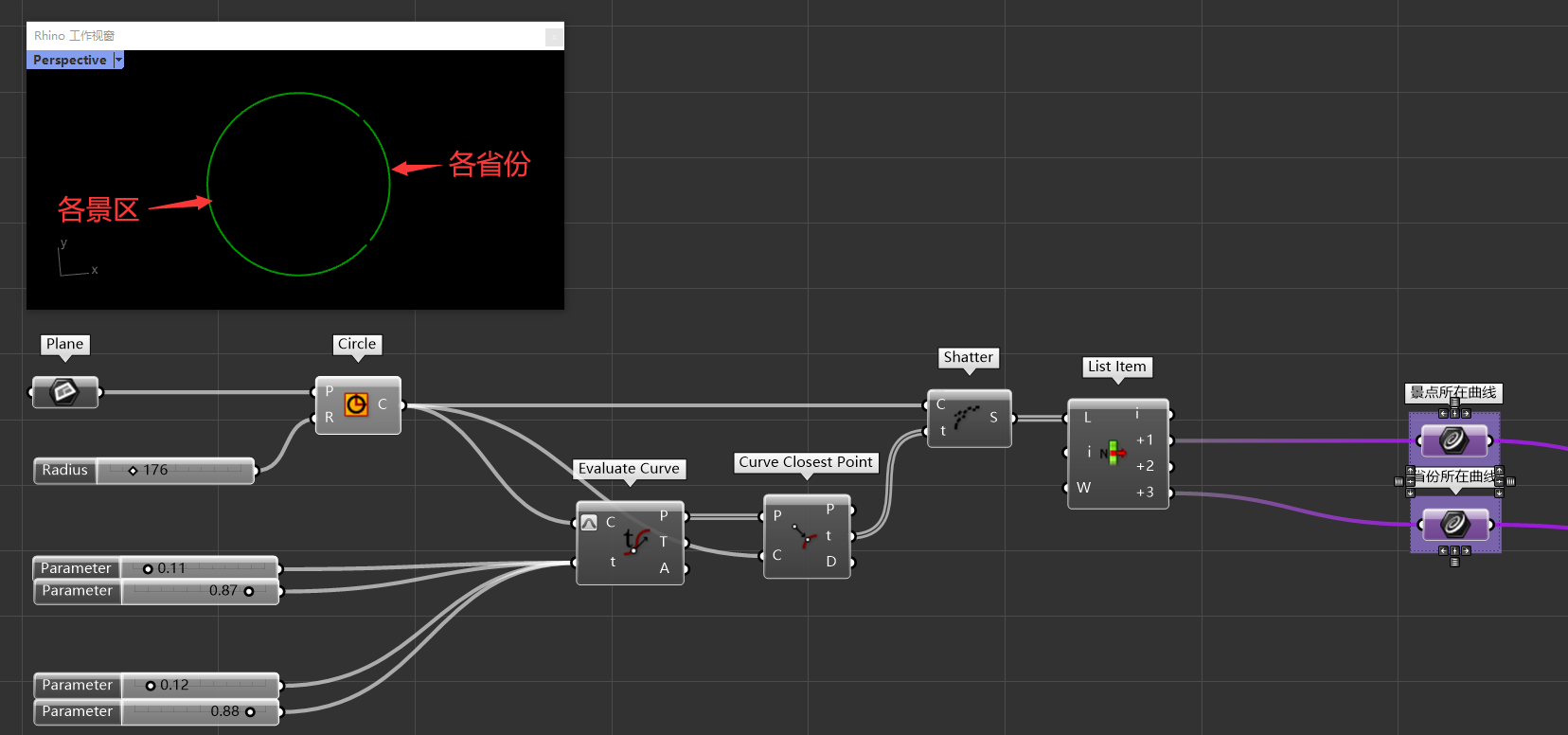

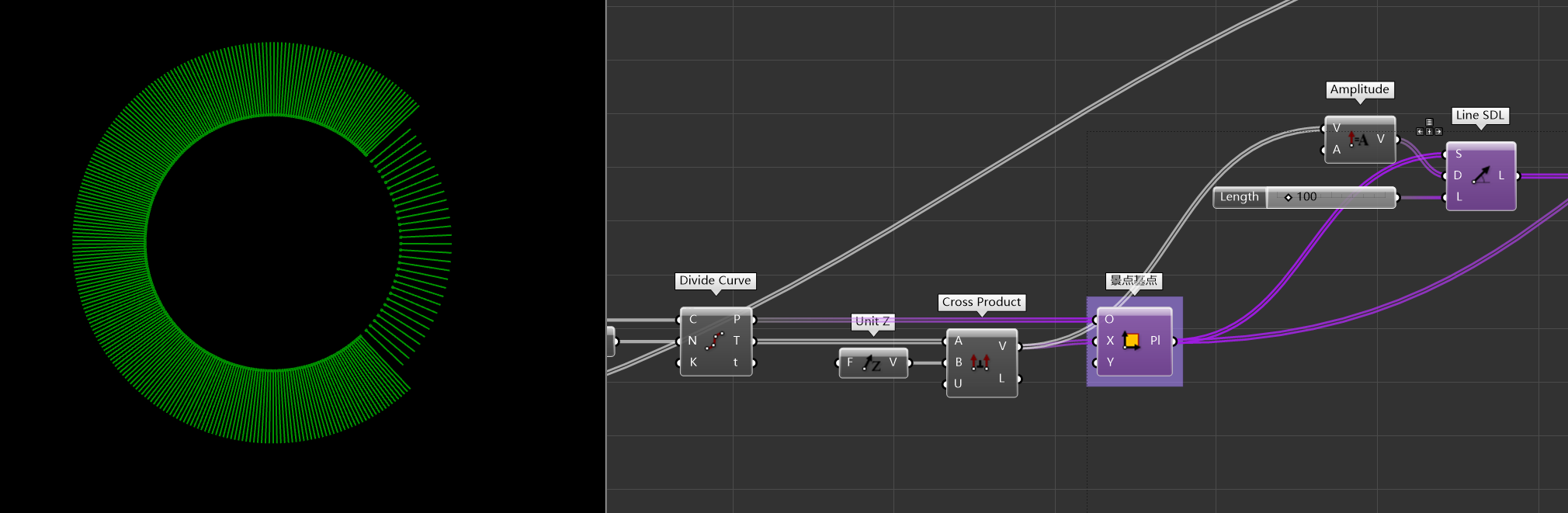

2. 再画出放置文字的基础圆曲线，并筛选出“省份名称”和“景区名称”对应的曲线部分，并将其等分（Divide curve），等分点数要与数列长度相对应。

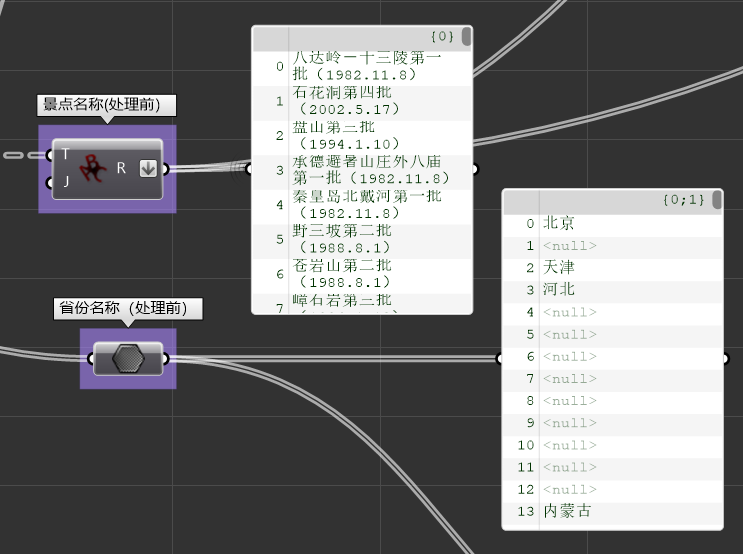

3. 接着我们就要对数据进行处理，这也是我们整个逻辑的核心，导入进来的省份数据是Excel中合并单元格之后的效果，所以会有null值。

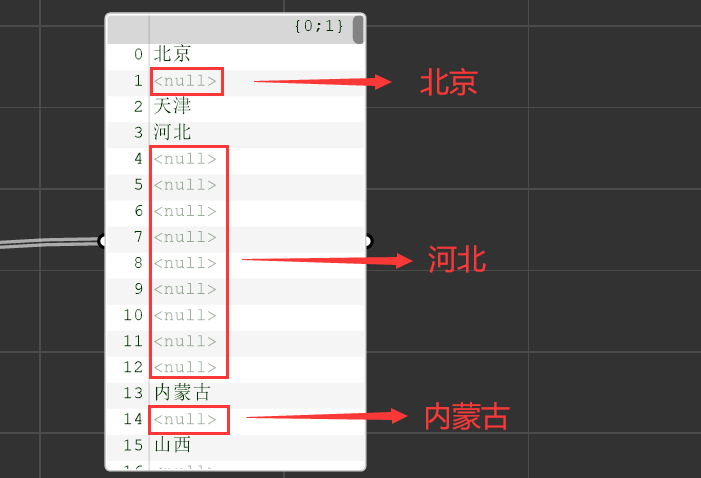

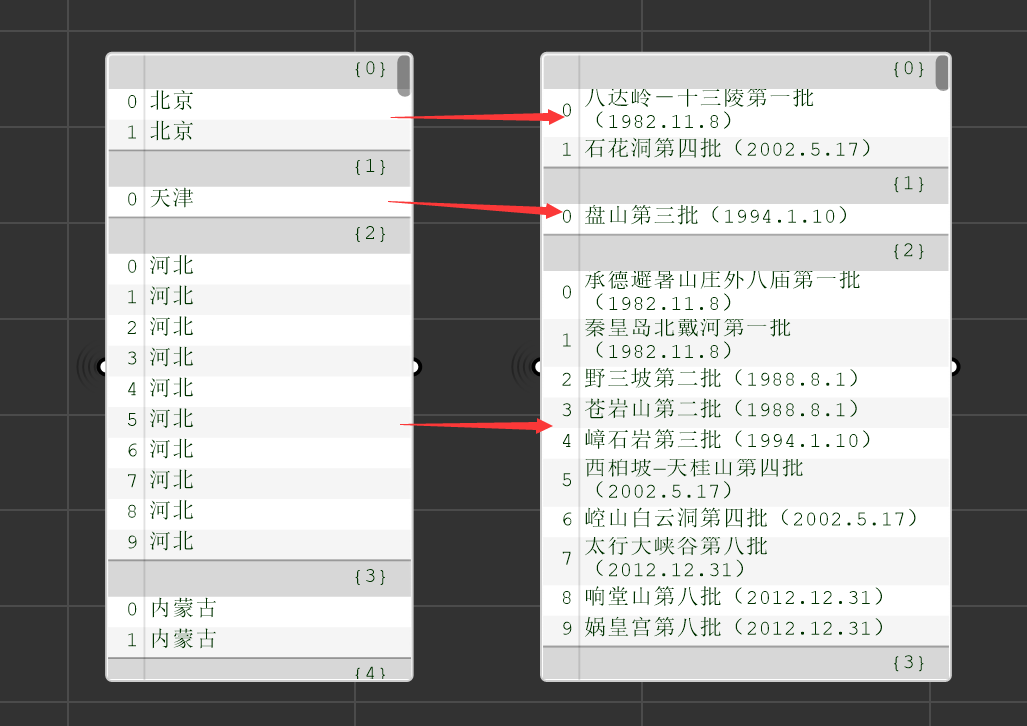

我们需要对null值进行替换，替换为每一系列null之前的那个数据，如下

这里提供两种替换方法:

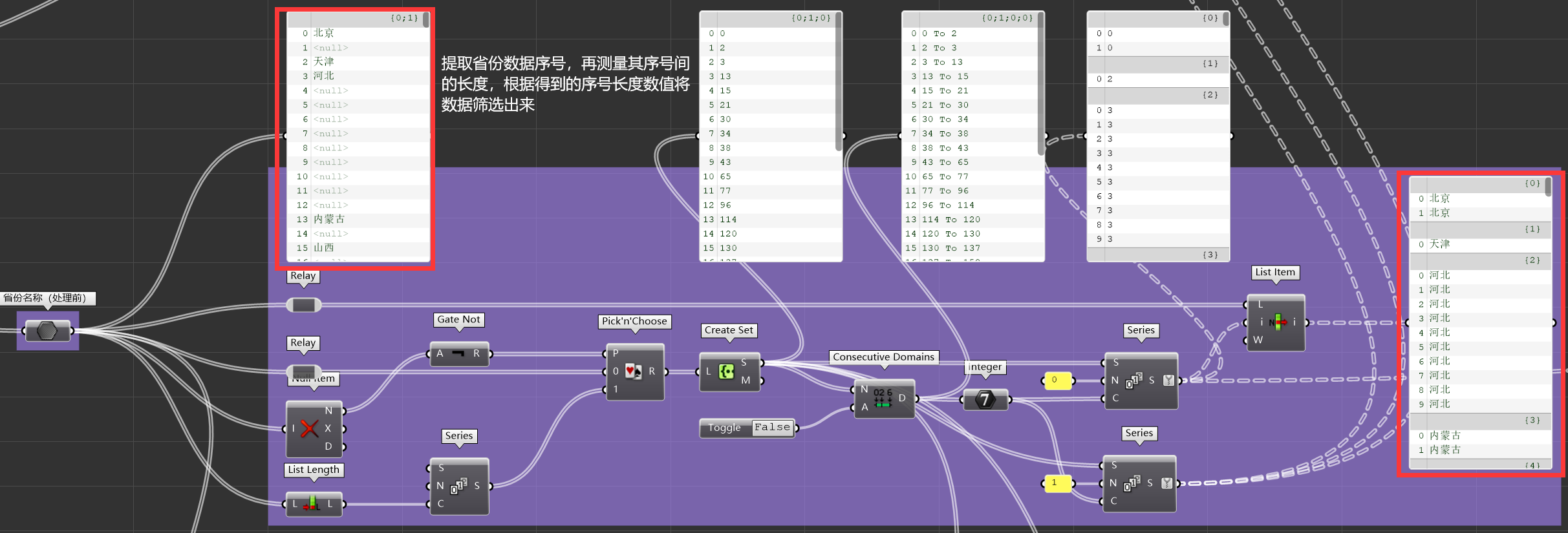

    a. 提取省份序号，在测量其序号间的长度，根据得到的序号长度数值将其筛选出来。

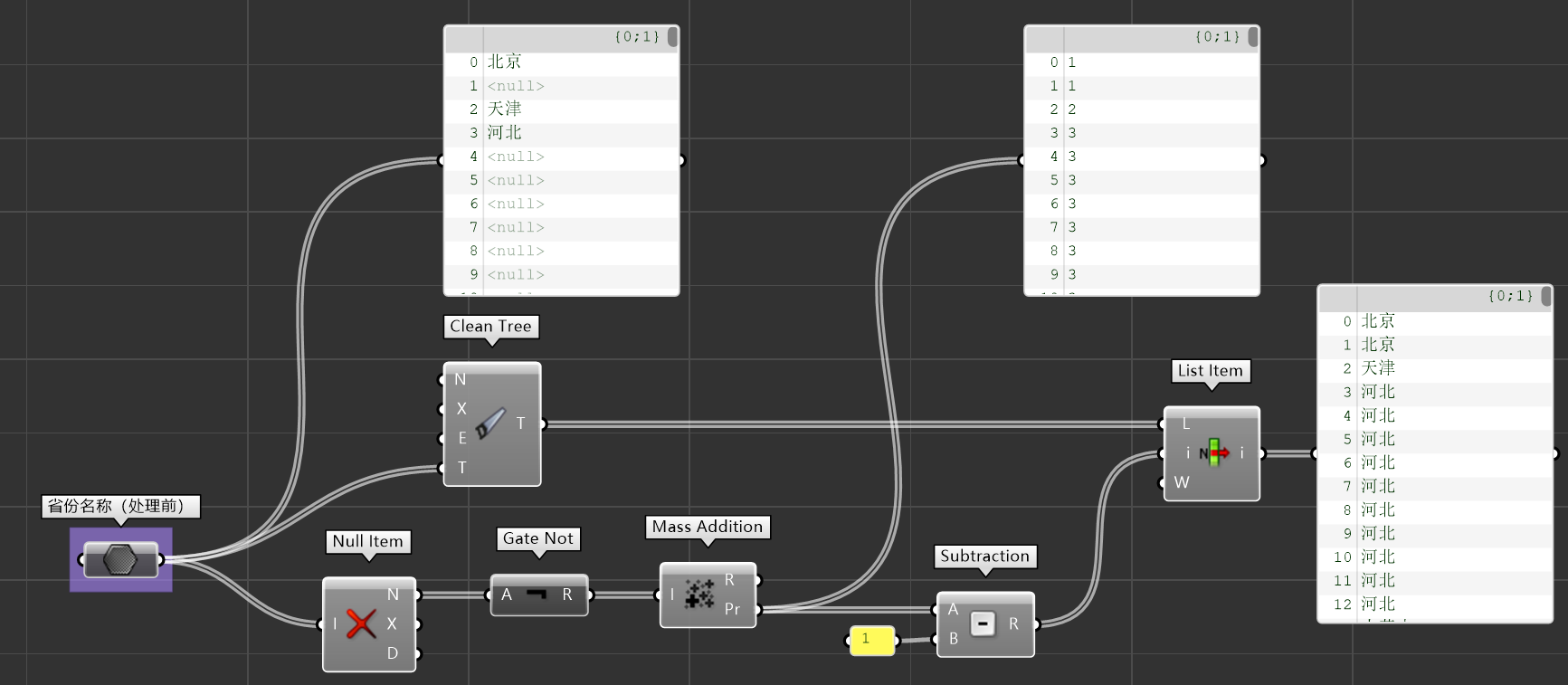

    b. 利用Mass addition将数据所得到的布尔值进行叠加。True为1，False为0，将叠加后的数字作为筛选数据的序号，从而将数据筛选出来。

得到序号之后均可进行筛选，将省份与对应景区的数据放在一起，从而得到下图所示的数据结构类型。这样就可以将省份名称与景点名称一一对应。

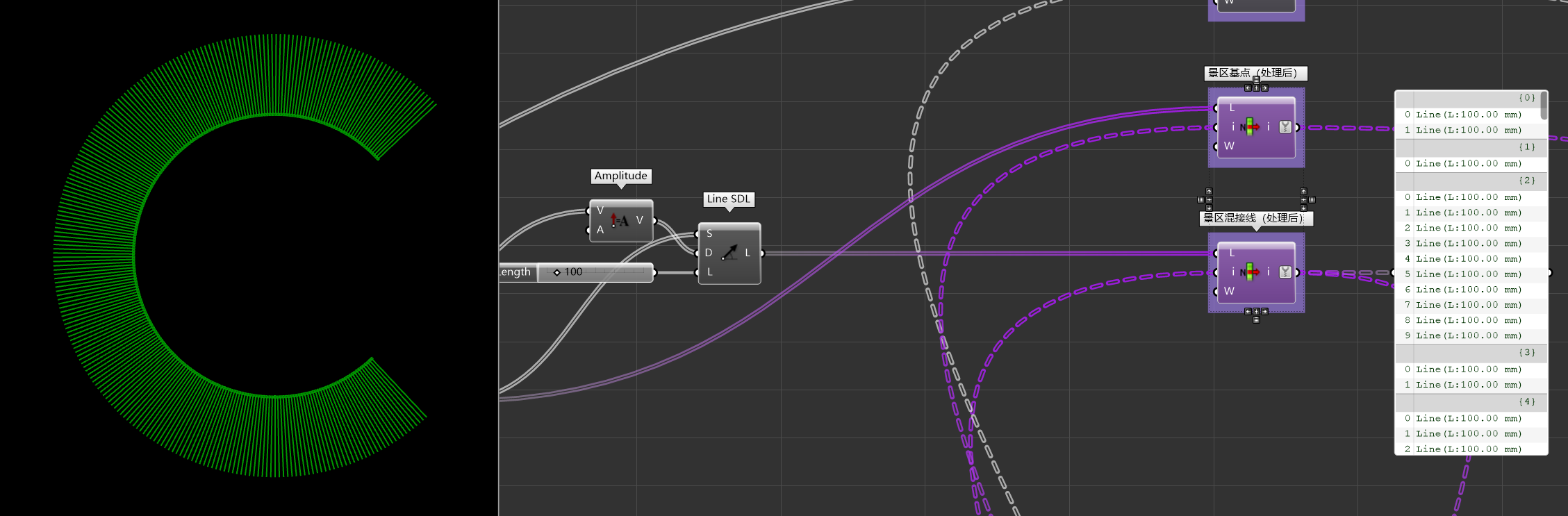

4. 再将以之前的等分点作为起点画线，并用之前得到的序号将线进行分组。

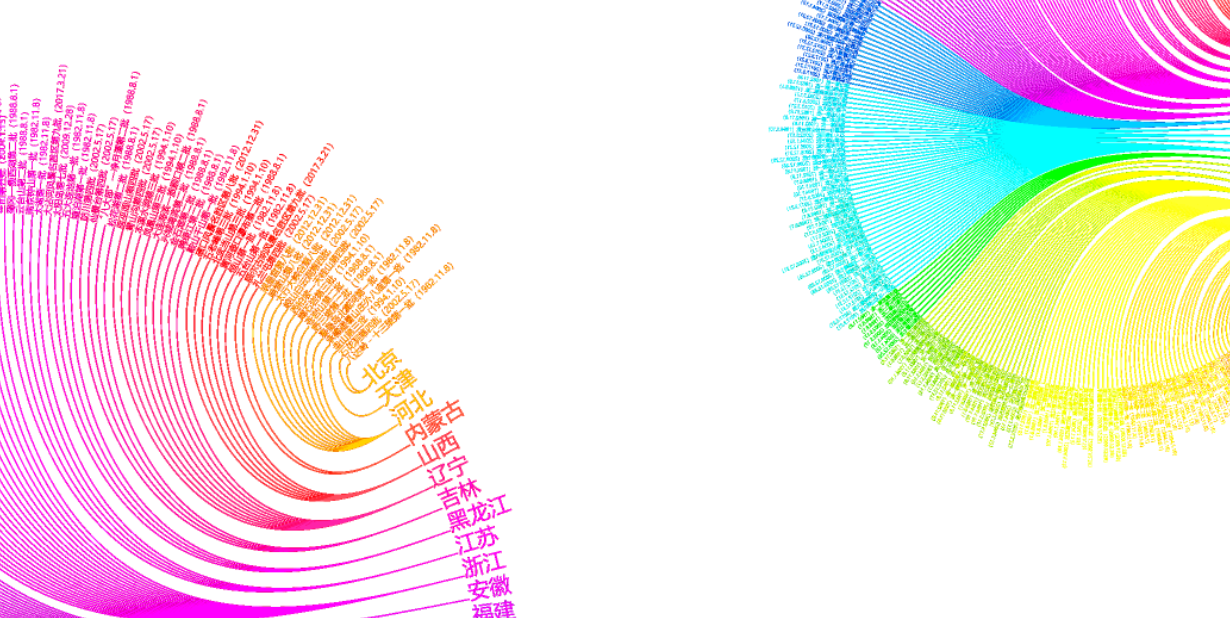

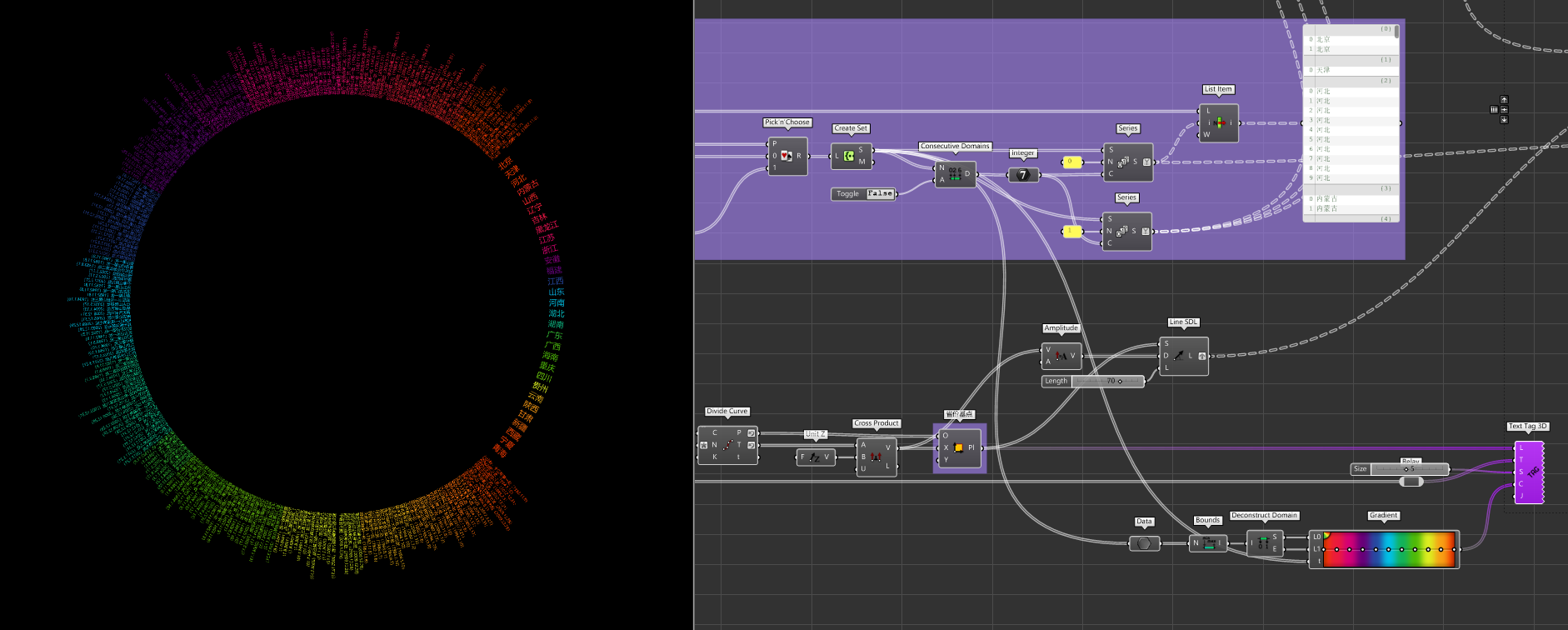

5. 用Text Tag 3D将文字放到对应的位置上，再根据分组对其上色，每一组一种颜色。

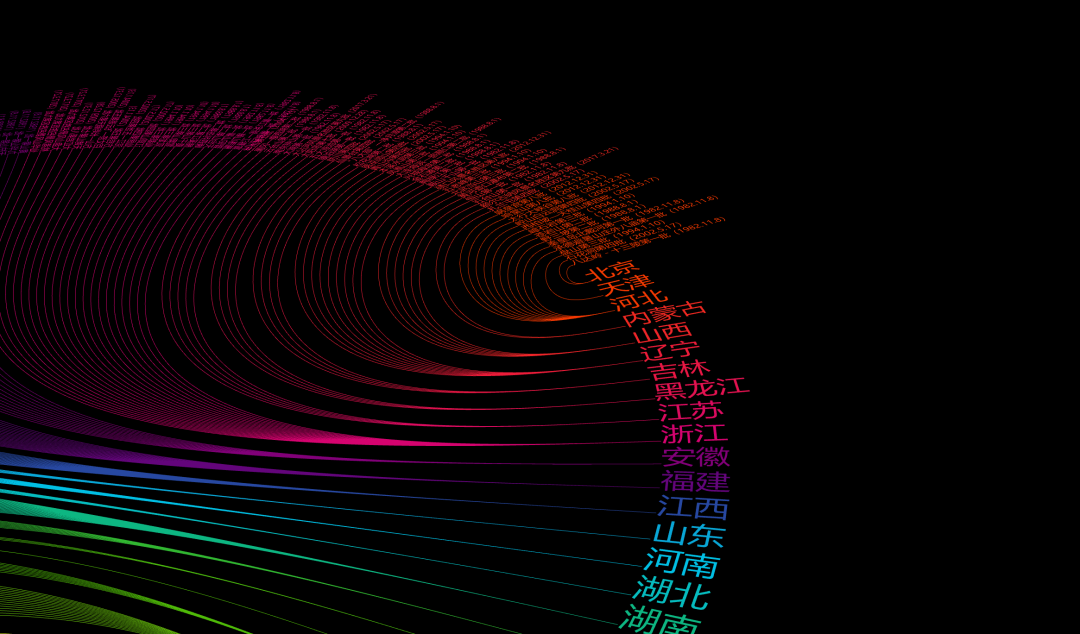

6. 将4得到的曲线进行混接（注意数据对应关系），并根据分组进行上色。

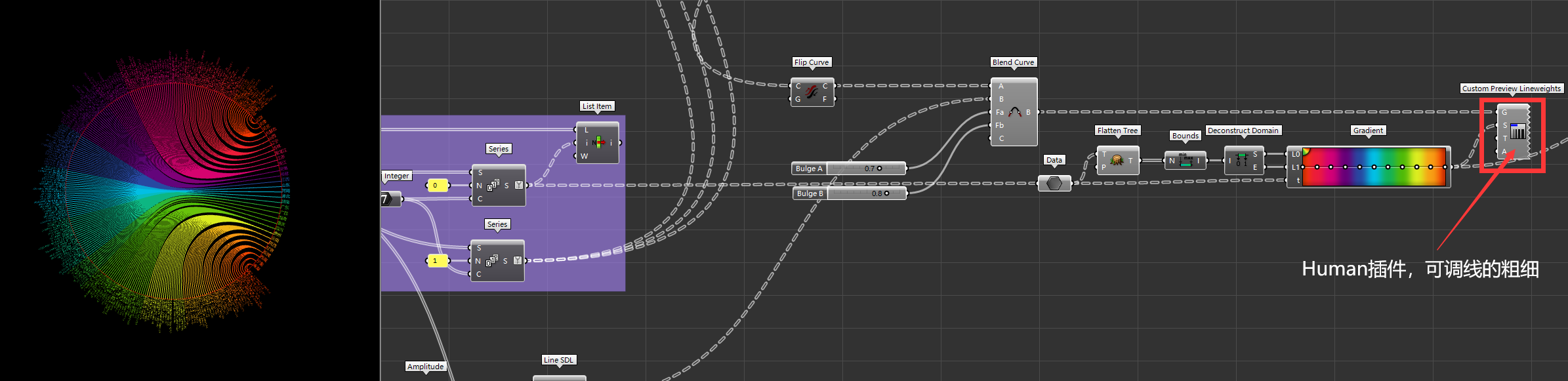

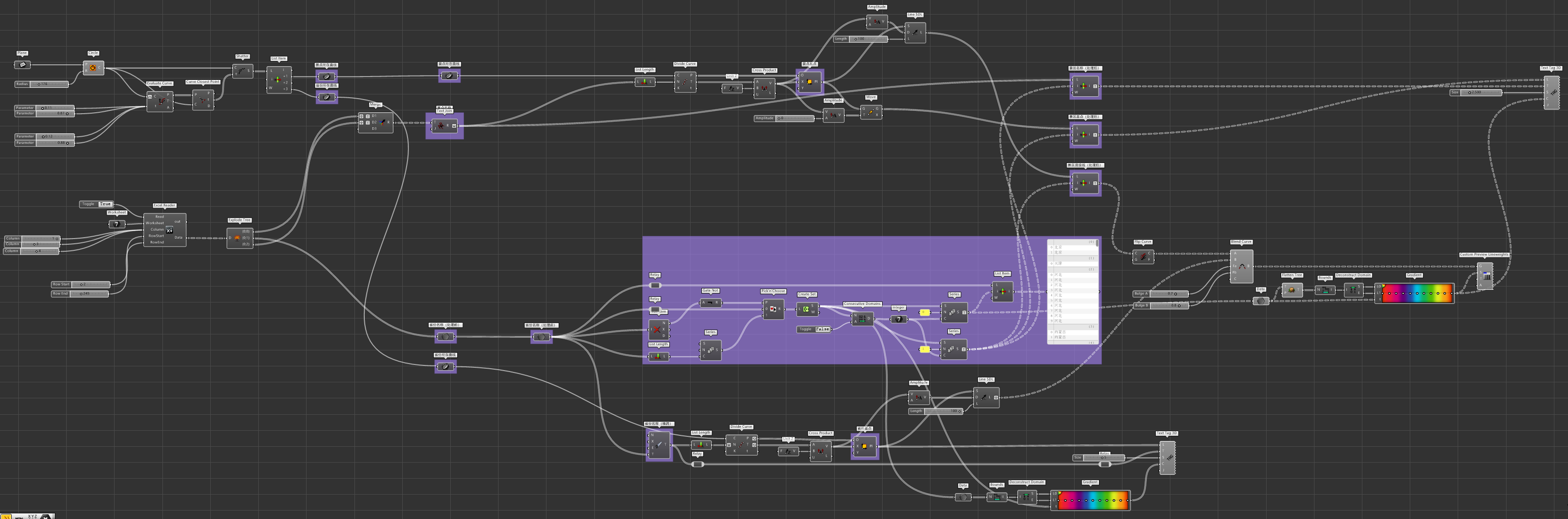

附上电池图

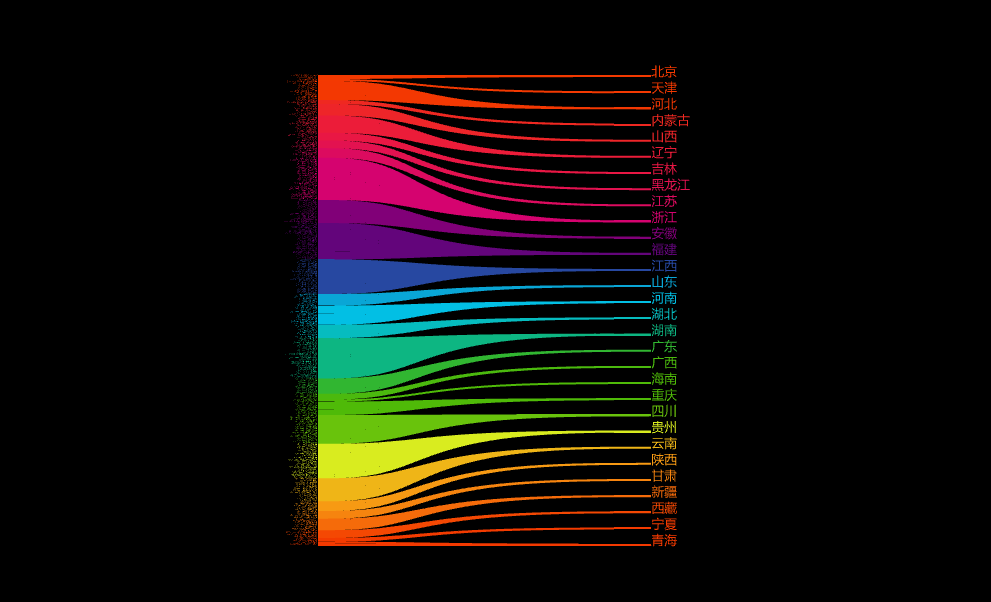

7. 同样的方法，将基准线换一下，就得到了桑基图的效果。

是不是很炫酷呢，再通过数据的变动可以做出很多更有意思的图案，还可以去PS，AI里二次加工，快去试试吧。
