2.2.2模型深度要求

目前，《设计交付标准》《施工应用标准》及一些BIM应用指导文件如《应用指南（2017版）》，都对模型深度进行通用规定和列表逐项说明。上述标准和指南中都对BIM实施阶段和专业应用进行了针对性说明，如《设计交付标准》第6部分详细说明了建筑经济对设计信息模

型的交付要求，以保证在不同设计阶段交付的模型能够支持设计概算、施工图预算、工程量清单与招标控制价的需求。考虑到不同阶段和不同专业对模型深度有着不同的需求，在明确模型深度要求时，应结合模型的后续应用规划和交付流程（如设计方交付设计阶段成果至施工方），按阶段和专业规范对模型构建深度进行区分。

明确交付需求的文件应列明参考的标准和文件，并尽可能地按专业类别列清模型应包含的构件。若模型内容对应不同的模型深度要求，则要分项列明。此外，部分对模型构建工作产生较大影响的内容，如结构工程中的钢筋和强弱电工程中的线缆等，应着重加以确认，以排除该部分工作量对交付进度产生的不利影响。

2.2.3模型信息表达

国家标准和相关指导文件已对模型所带的属性信息进行了规范性阐述。以《应用指南（2017版）》为例，其附录分别列明了方案设计、初步设计、施工图设计、施工准备、施工实施和运维阶段交付模型应具备的模型内容，同时说明了应附带哪些基本信息属性。目前，不同的标准和参考文件，对模型信息的要求不尽相同，例如：《设计交付标准》认为，方案设计阶段的模型交付主要针对建筑属性，不需具备结构荷载与强度属性，而《应用指南（2017版）》认为应包含该信息。另外，两者划分模型信息要求的阶段也是不同的，《设计交付标准》划分为5个阶段，《应用指南（2017版）》则划分为6个阶段。这里，《设计交付标准》对建筑工程信息的分级参考了认可度比较高的、由美国建筑科学院（NIBS）主编的《美国国家BIM标准》（NBIMS）。

除了需要对模型属性信息进行一定规范以外，有关文献也建议应充分考虑当前的软（硬）件的技术条件。运用二维图形、必要的文字和文档及多媒体等进行辅助，以此作为有效交付信息的表达方式，但前提是要明确与模型的关联，明确标注补充文件和被补充模型之间的链接。

在实际项目使用中，应根据使用需求拟定适用的模型信息要求。在引用编制文件存在冲突时，应在满足项目需求的前提下采用较低的信息要求，以便更高效地完成数字化交付工作。

2.3BIM应用成果交付

BIM模型可根据功能目的完成不同的应用任务，例如：在设计阶段，可实现管线碰撞与综合、建筑净高分析和绿建能耗模拟分析等；在施工阶段，可用于施工场地规划、虚拟建造和三维可视化交底等；在工程全过程建设中，可通过模型动态完成工程量提取与三维出图。对于上

述应用点，有关指导文件已作更详细的阐述，如《应用指南（2017版）》从目的、数据流、工作流程及成果等方面对每个应用点进行了说明。对于项目BIM应用成果的交付需求，可着重参考该文件的成果部分。

BIM应用工作涉及面广，需要使用多种不同的软件来分工完成，但每种软件都有一套自己的数据格式，这给BIM应用工作中的信息交换和数据共享增加了难度。为了顺利完成各阶段的数字化交付工作，应规范BIM实施过程中软件间数据的交互和调用，并明确以下两点。

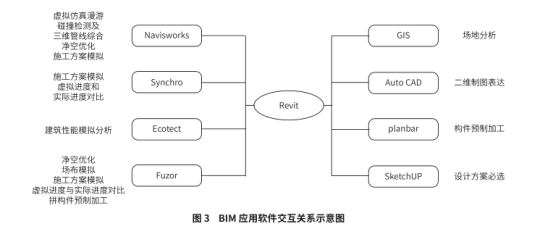

（1）规定各项BIM应用涉及的主要BIM软件、描述其数据交互格式和数据交互关系，如图3所示。

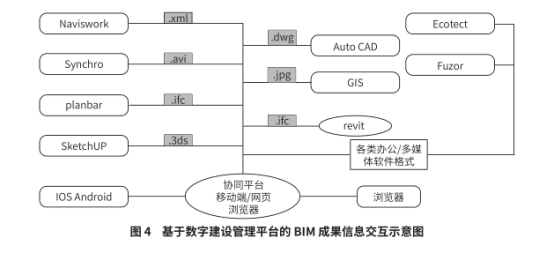

（2）若在项目施工过程中，规划有BIM协同管理平台，则要阐述平台的数据共享与交互方式，如图4所示。

2.4基于BIM的工程文件交付

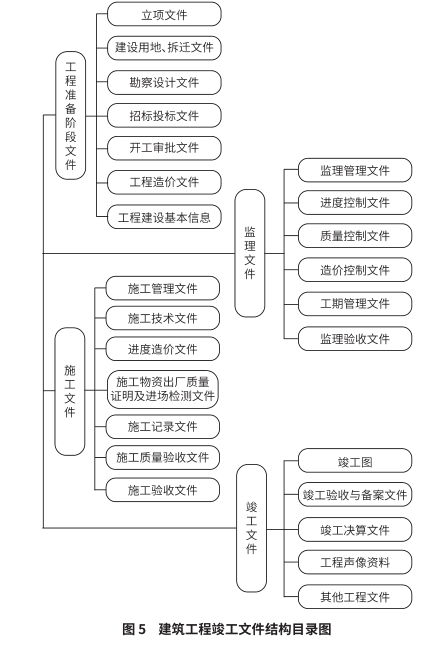

电子工程文件的交付应充分利用BIM技术的优势，在有条件的情况下，应优先采用基于BIM的在线协同管理平台完成资料的搜集与汇总工作。该方式可简化交付流程，避免文件交付的诸多弊端。该平台应建立单独的资料中心模块，以便数字化交付工程文件的归档与交付，文件应按照《质量验收统一标准》《资料管理规程》等中的规定，完成项目材料和文档编码，按规定文件夹结构完成汇总和整理工作。其文件构成，如图5所示。

文：陈烨（上海建科造价咨询有限公司）
