基于BIM的数字化交付需求可概括为：明确交付内容、一般要求（交付命名、分类与编码要求）和交付物构建要求。其中，结合数字化交付物的类型划分，交付物构建要求包括BIM模型交付要求、BIM应用成果交付要求和数字化工程文件交付要求。

2.1交付范围与一般要求

交付范围需要与实际的项目及合同范围相对应。对于交付要求中明确需要配合项目运维对接的情况，应提前与相关方进行沟通，以完成对交付范围的调整和补充。

目前，《设计交付标准》对设计阶段交付物的命名规范已有详细阐述。除了包括对模型单元及其属性、文件夹及其文件命名的详细规定以外，还对专业代码及版本管理作了详细规定。另外，建筑工程对象及各类参数的命名还应符合《分类和编码标准》的规定。实际的项目实施，可在参考《分类和编码标准》的基础上结合工程的实际需求进行相关需求的制定。

施工阶段的BIM交付物可在参考《设计交付标准》《施工应用标准》的基础上进行规范。此外，上海地区也可参考《上海市建筑信息模型技术应用指南（2017版）》（以下简称“《应用指南（2017版）》”）对BIM应用的命名来规范对数字化交付的命名。

对于工程文件的数字化交付，仍应符合《质量验收统一标准》《资料管理规程》等的规定。

2.2BIM模型交付

在确定BIM模型交付物需求时，应着重考虑以下项目交付需求：模型构建时的统一规定和要求，模型深度要求（即模型表达到何种精细程度），模型信息表达要求（即哪些信息应在模型的非几何信息中表达），等。

2.21模型构建基本规定

对于模型的交付要求，应明确其构建的基本规定；对于项目全过程的BIM模型工作，应制订统一的技术标准，包括单位、基点、标高、模型拆分与整合规则、色彩管理规则和模型文件夹结构等。

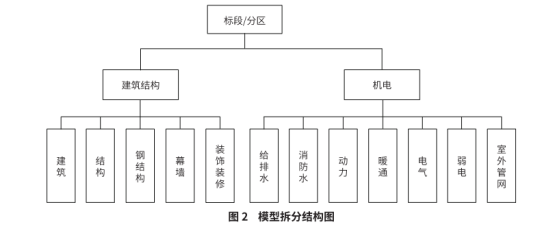

以确定模型拆分与整合规则为例，在创建各阶段模型过程中，为提高模型利用率，增强模型适用性，各专业（系统）需协同作业并对模型进行整体规划。在确定拆模方案时，应考虑不同的建模组织形式（含正向设计）、各参与方的内部协同和与外部专业团队的沟通协调。图2为某项目模型总体拆分结构图，具体拆分要求应按照实际需求进行调整。

交付时，必须依据项目实际需求对模型进行整合汇总，模型整合应遵循如下原则。

（1）按专业整合：对应于每个专业，整合所有楼层及系统的模型，以便对单专业进行整体分析和研究。

（2）按水平或垂直方向整合：按层对各专业模型进行整合，以便对同层的各专业进行协调与分析；可对竖向模型如建筑外立面、幕墙和泛光照明等进行整合。

（3）按整体整合：以建筑模型为基础，将项目各层及各专业的模型整合在一起，以便对项目整体进行综合分析。

（4）按合同界面整合：在施工实施阶段根据合同划分界面进行模型整合，以便合同管理。

绘制模型的软件需支持基于工业基础类（Industry Foundation Class,IFC）标准进行数据交换。以使用Revit进行各专业软件创建的模型整合为例，各专业创建的模型需交付Revit软件官方文件格式或其他支持的模型格式。

在运用不同的BIM建模软件绘制模型的实施过程中，会对应产生不同的实施规范需求。以目前普遍使用的Revit软件为例，在实际建模过程中，还需对如下方面进行需求和规范说明：模型操作界面命名规范，如楼层标高命名规则、视图命名规则等；Revit族与类型命名规范；机电管线系统分类命名规则；色彩管理规范；等。其中，以模型色彩管理规范为例，项目全过程配色应协调统一，材质命名应遵循统一的命名规则。

文：陈烨（上海建科造价咨询有限公司）
