制造行业有个普遍存在的现象，有不少典型的零部件设计会被其他产品（设计）不断地引用或者继承。这些零部件被称为企业标准件或者通用件。持续选用继承或重用企业标准件或者通用件，既可以节省设计时间又能保证产品加工生产的稳定性。现在这个概念被称为企业设计知识资产。Autodesk Inventor的零部件发布功能则支持客户将这样的需求完美的实现。

本次案例的主题来源是客户需要把常用的零件系列（例如电气柜的铜排、家具的木板），发布为企业标准件或者通用件系列。该类零部件可以具备国家标准或者国际标准的系列化功能。该系列内的任一零件都可以被该公司所有的设计工程师引用或继承。如此推广将真正实现了企业设计知识资产的共享利用。

本次案例详解中以通用件（铜排）系列化的发布为例。

案例的全过程主要分为三个阶段：

①设计并定义该通用件系列；

②发布到资源中心/服务器；

③利用资源库的通用件。

第一阶段：设计并定义该通用件系列

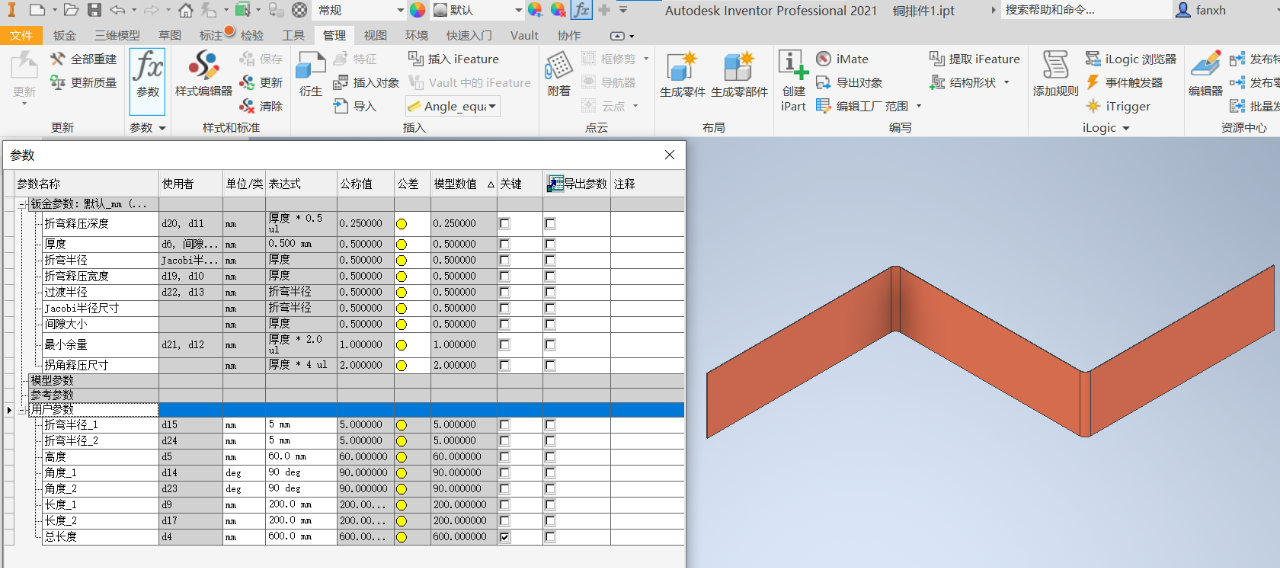

Step1：在inventor零件环境中，创建铜排件的模型。并使用“管理选项卡”→ “fx参数”来设定该零件的长度、半径、角度等主要参数。如下图所示。

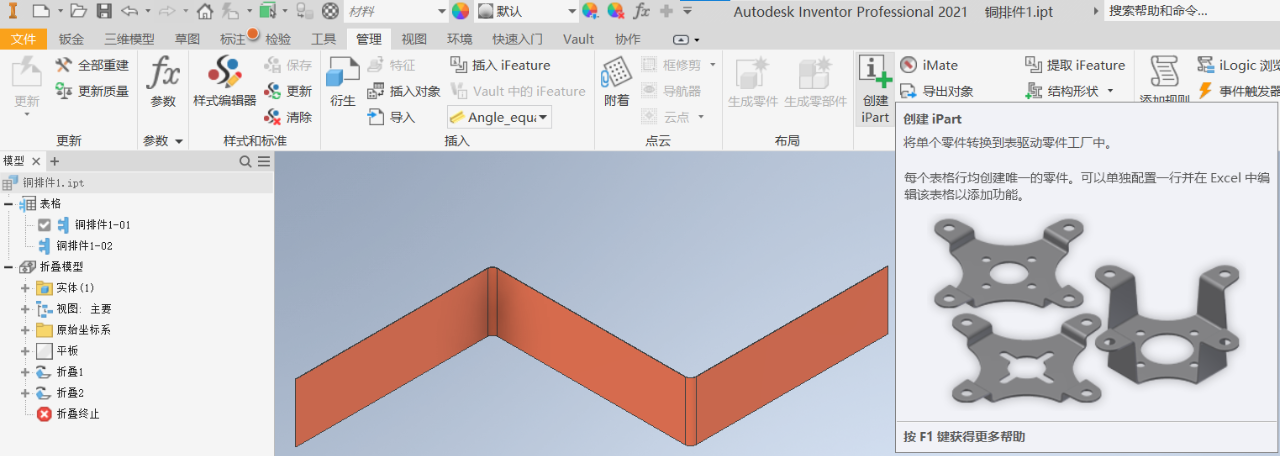

Step2：在“管理”选项卡 → 选择“创建iPart”。

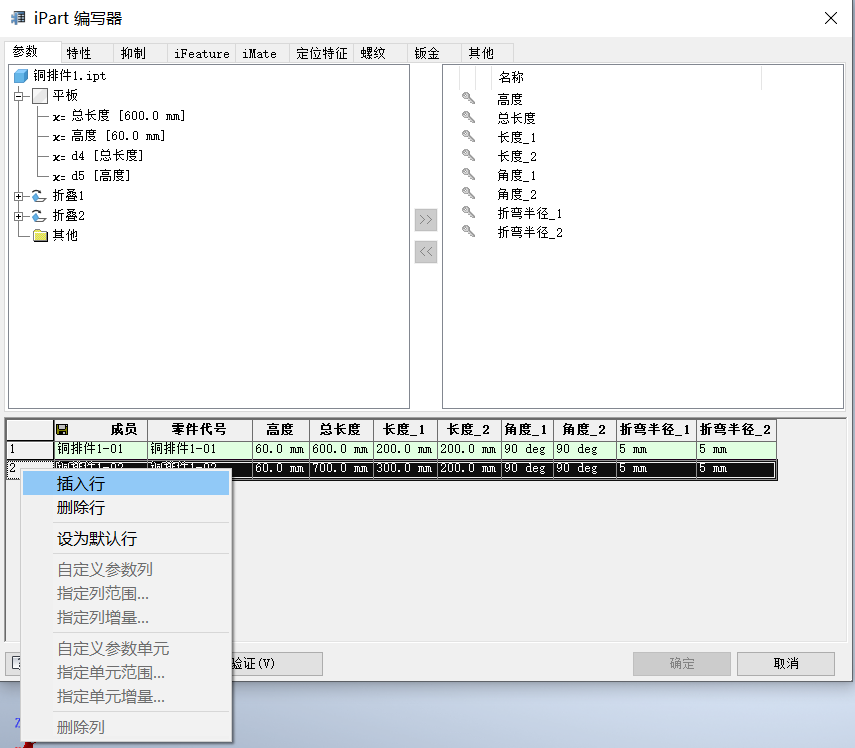

Step3：在弹出的“iPart编写器”对话框中，会显示该零件的所有尺寸参数。使用“>>”把必要的零件的参数添加到右侧栏，在下方的零件成员栏右键“插入行”。

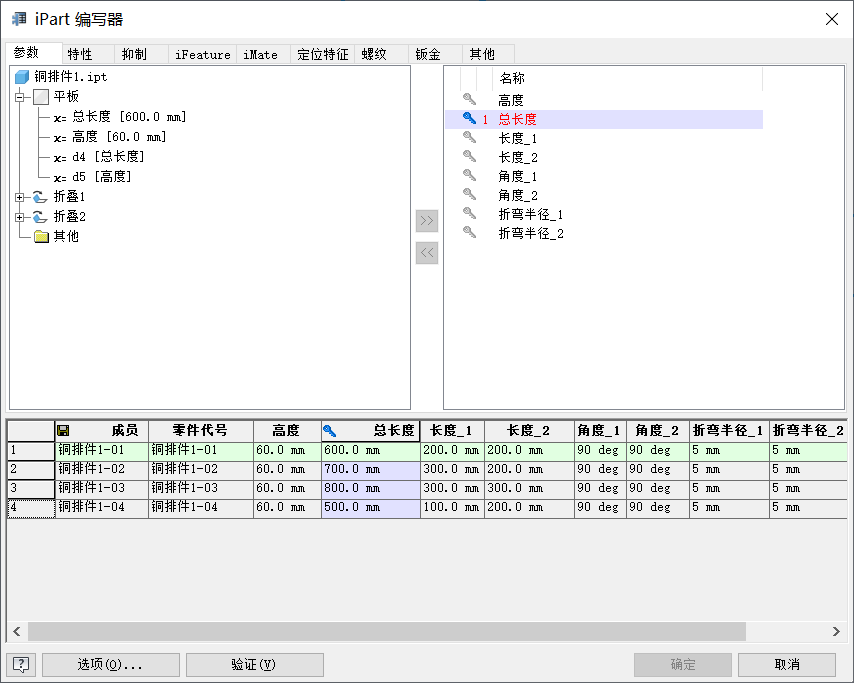

Step4：在弹出的“iPart编写器”对话框中，在零件总长度上“右键”选择“关键字”——选择“1”。添加该系列的不同尺寸参数的零件，在下方的零件成员栏右键“插入行”。本案例只列了4个。inventor支持把本公司常用规格参数的通用件全部添加到成员列。

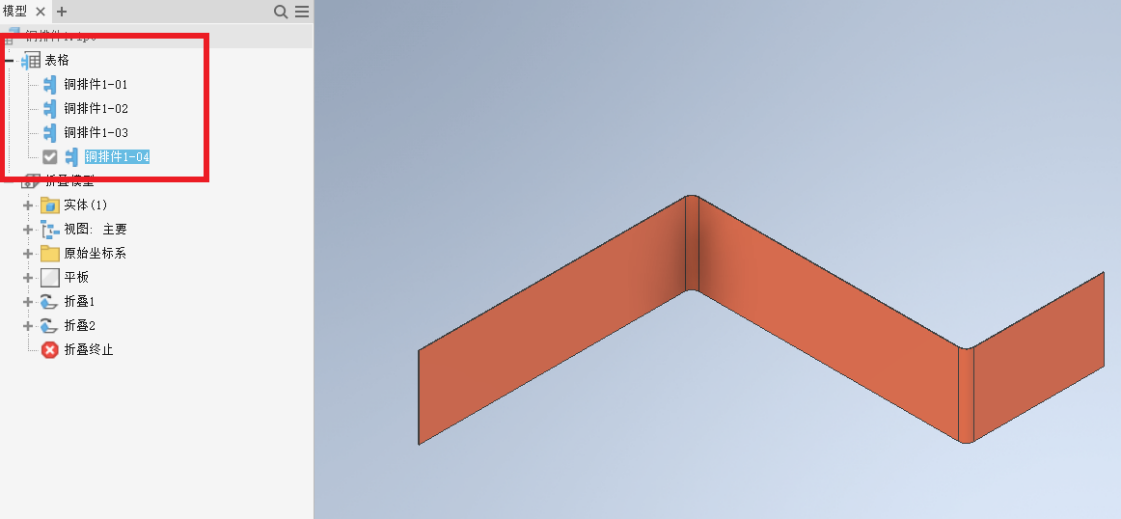

Step5：在弹出的“iPart编写器”对话框中完成设置后，在零件模型浏览器的顶部表格中会列出一系列相应的系列零件。如下图红框所示。

以上操作就已经完成了系列化的不同尺寸的零件生成。

第二阶段：发布到资源中心

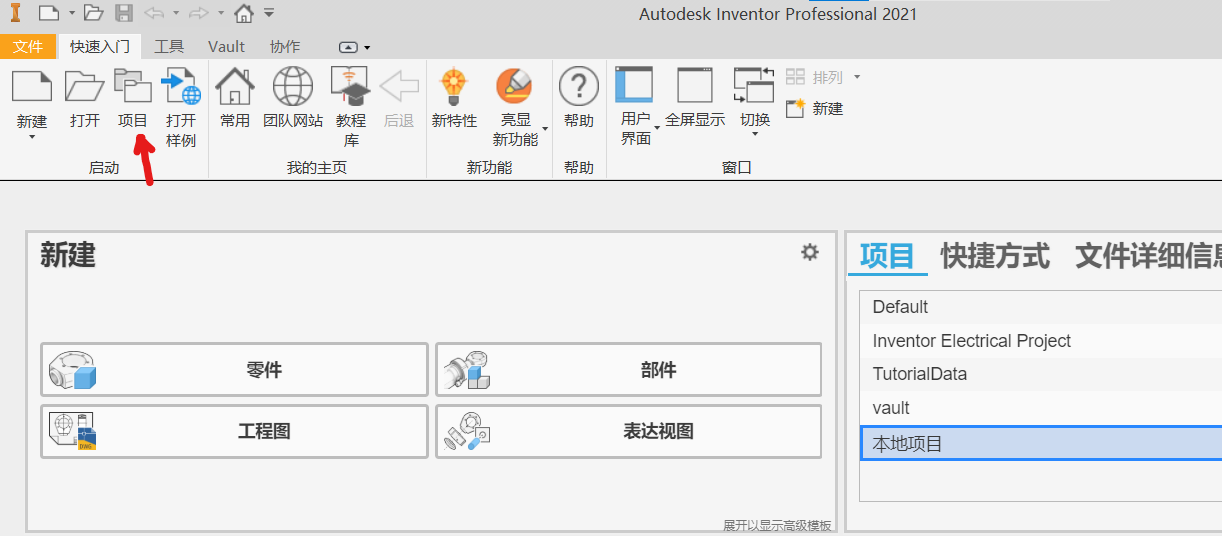

Step6：在inventor的启动界面，选择“项目”。如下图所示。

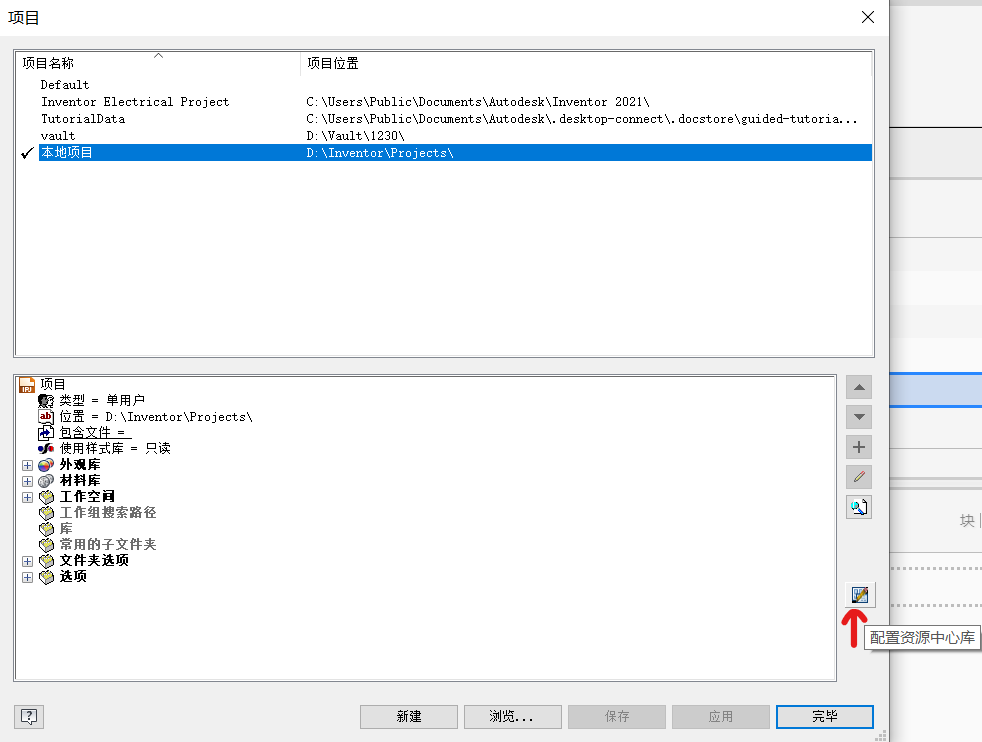

Step7：在 “项目”对话框中，选择“配置资源中心库”。如下图红箭头所示。

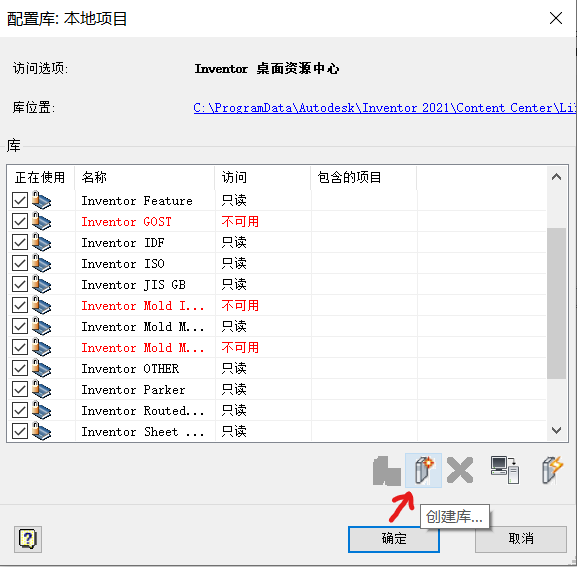

Step8：在 “配置库”对话框中，选择“创建库”。如下图红箭头所示。

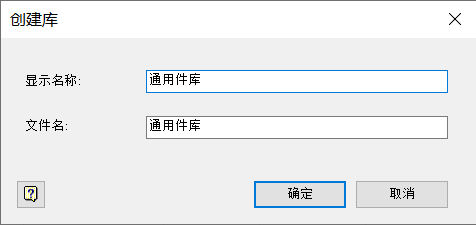

Step9：在“创建库”对话框上，手动键入库的名称，例如“通用件库”。

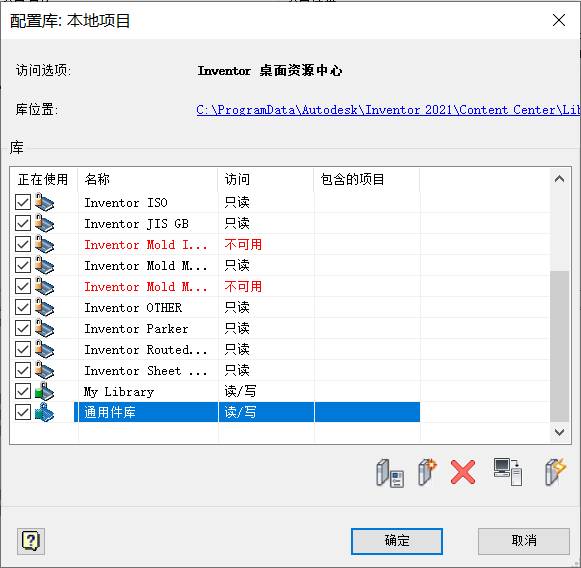

Step10：在inventor配置库，会出现访问权限“可读/写”的“通用件库”。如下图所示。

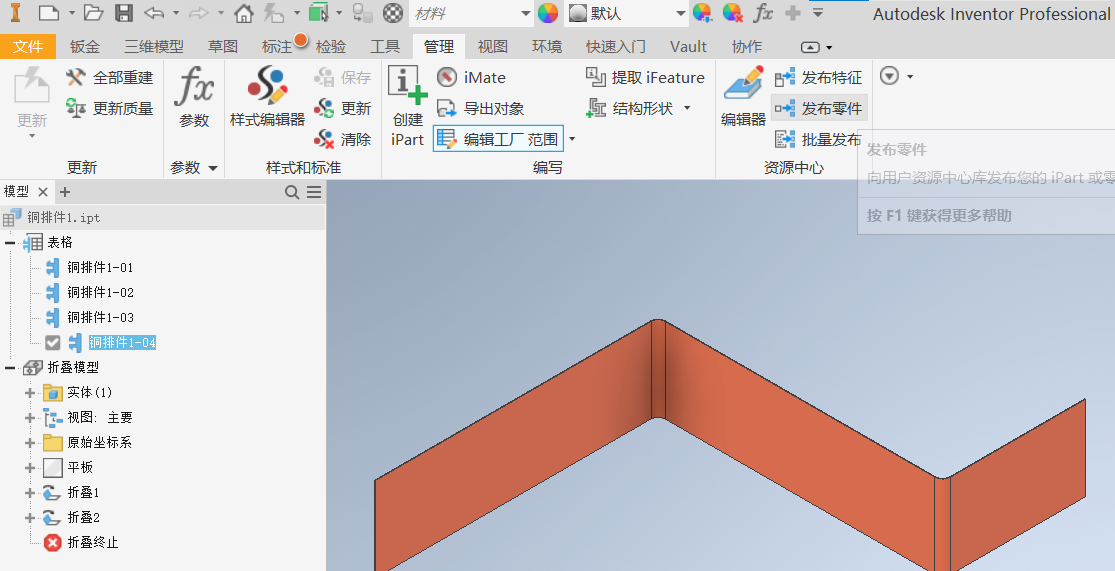

Step11：在inventor打开刚才编辑的零件，在“管理”选项卡→“资源中心”面板→选择“发布零件”。如下图所示。

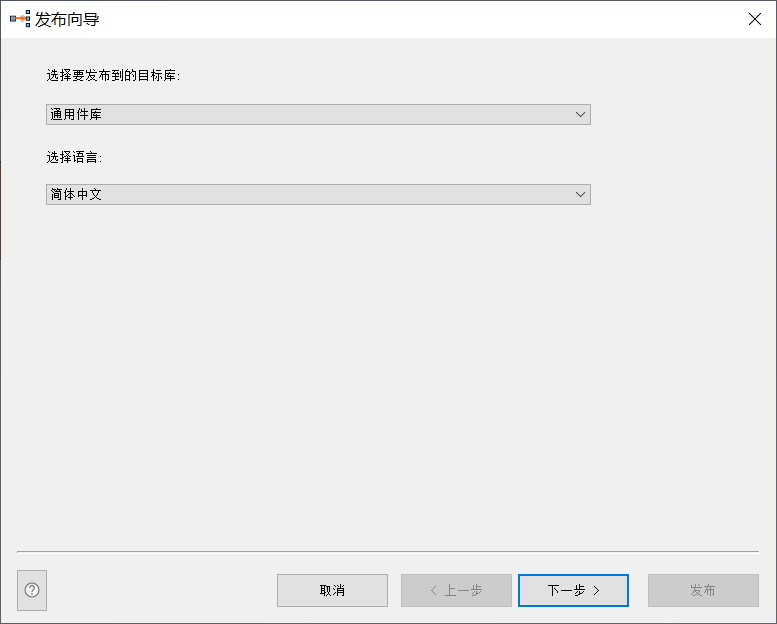

Step11：在 “发布向导”对话框选择“通用件库”，单击“下一步”。如下图所示。

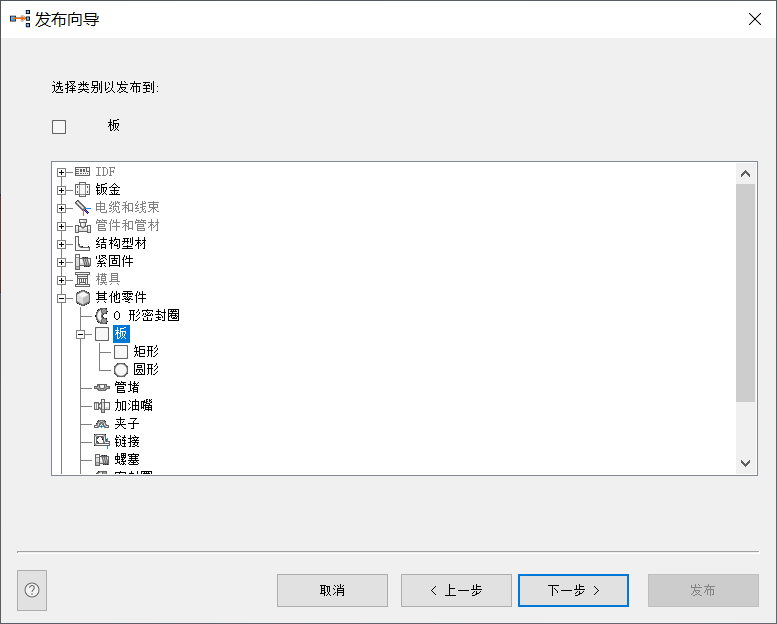

Step12：在 “发布向导”对话框选择“类别”——“其他零件”——“板”，单击“下一步”。如下图所示。

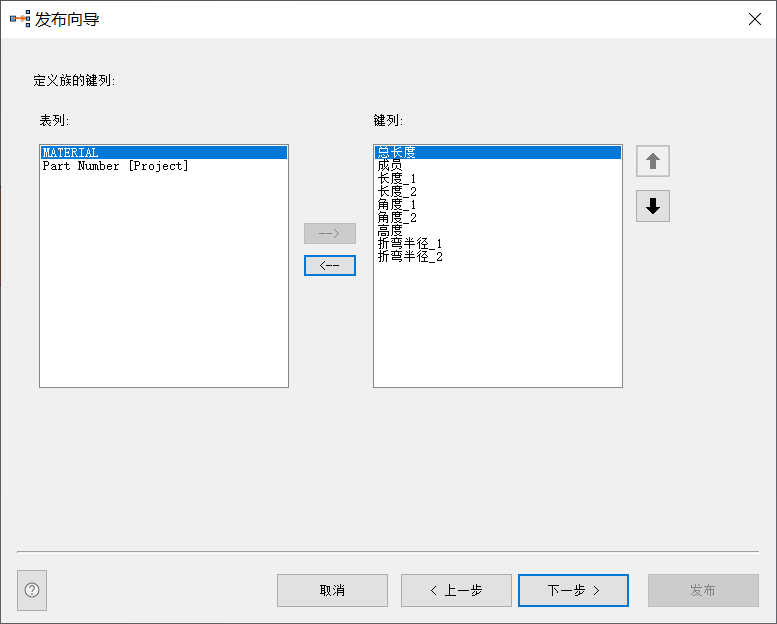

Step13：在 “发布向导”对话框选择“族的键列”，把实际工作中关键的参数放到列第一行。单击“下一步”。

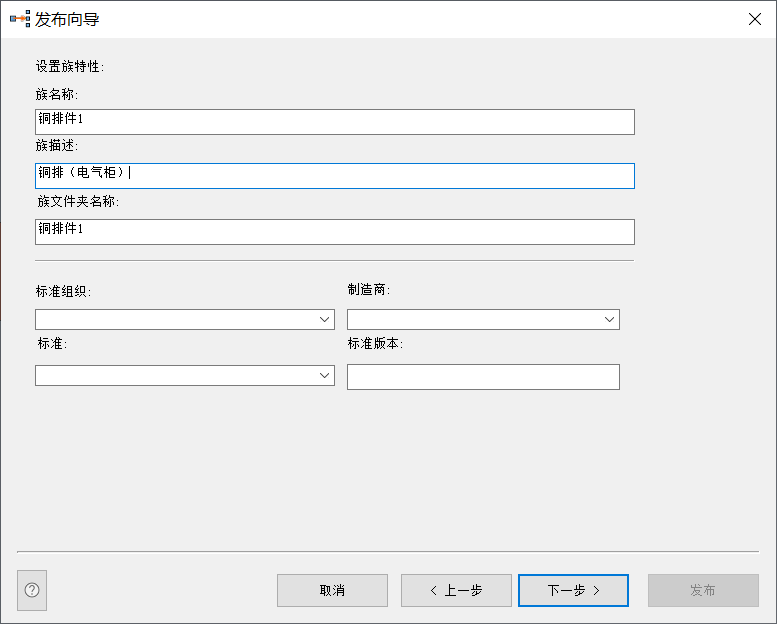

Step14：在 “发布向导”对话框输入对应的族名称、描述、文件夹，单击“下一步”。如下图所示。

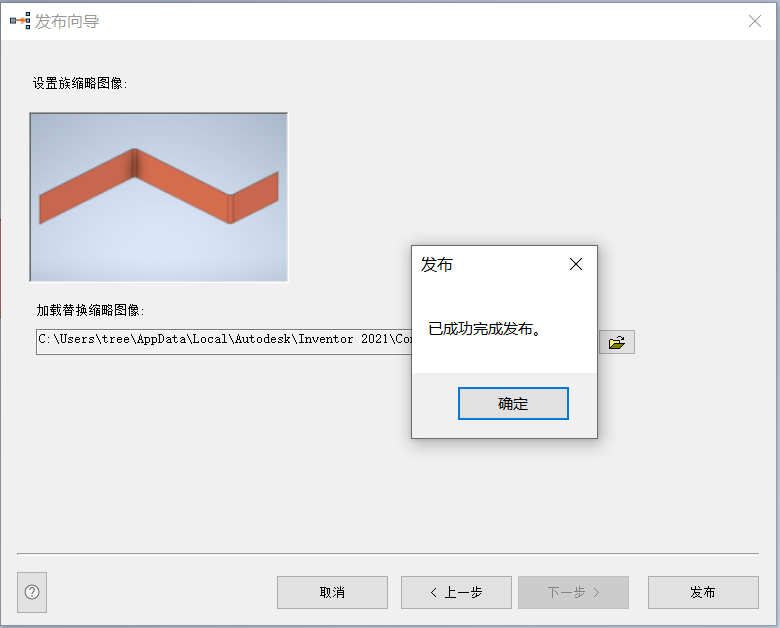

Step15：在 “发布向导”对话框选择默认缩略图，单击“发布”。如下图所示。

上述操作已经完成了该零部件的发布工作。通常是放置在安装路径（X:ProgramDataAutodeskInventor2021Content CenterLibraries）。可以把该“通用件库”共享到公司的服务器上。

Inventor也支持把“通用件库”放到Autodesk Vault（PDM系统）上。以实现更多的工程师共享设计。

第三阶段：利用通用件库

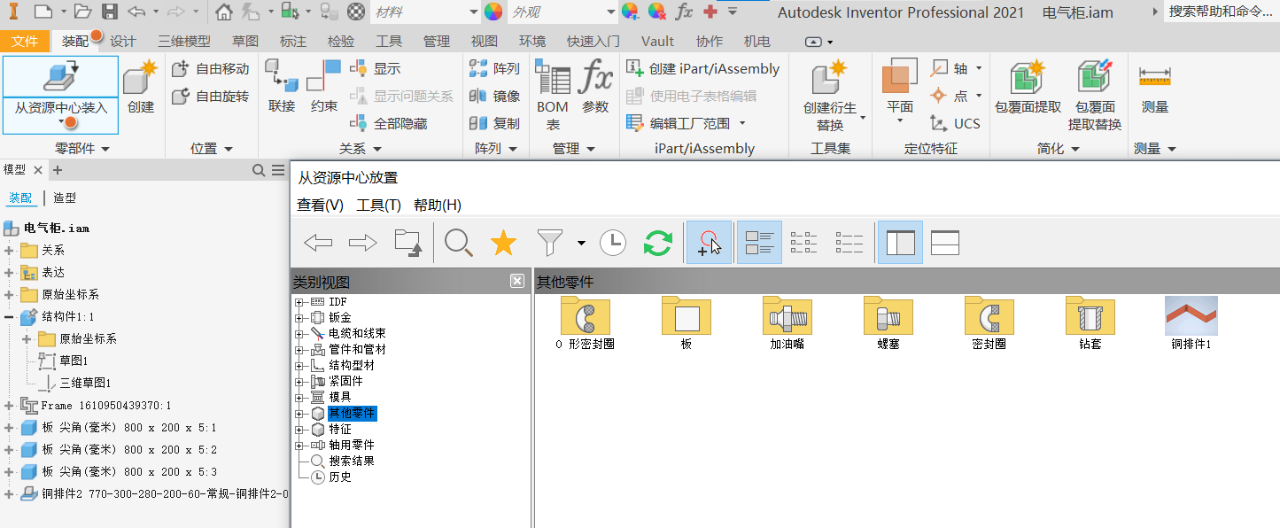

Step16：Inventor打开相应的装配体，在“装配”选项卡上，选择“从资源中心装入”——“其他零件”——“铜排件”。如下图所示。

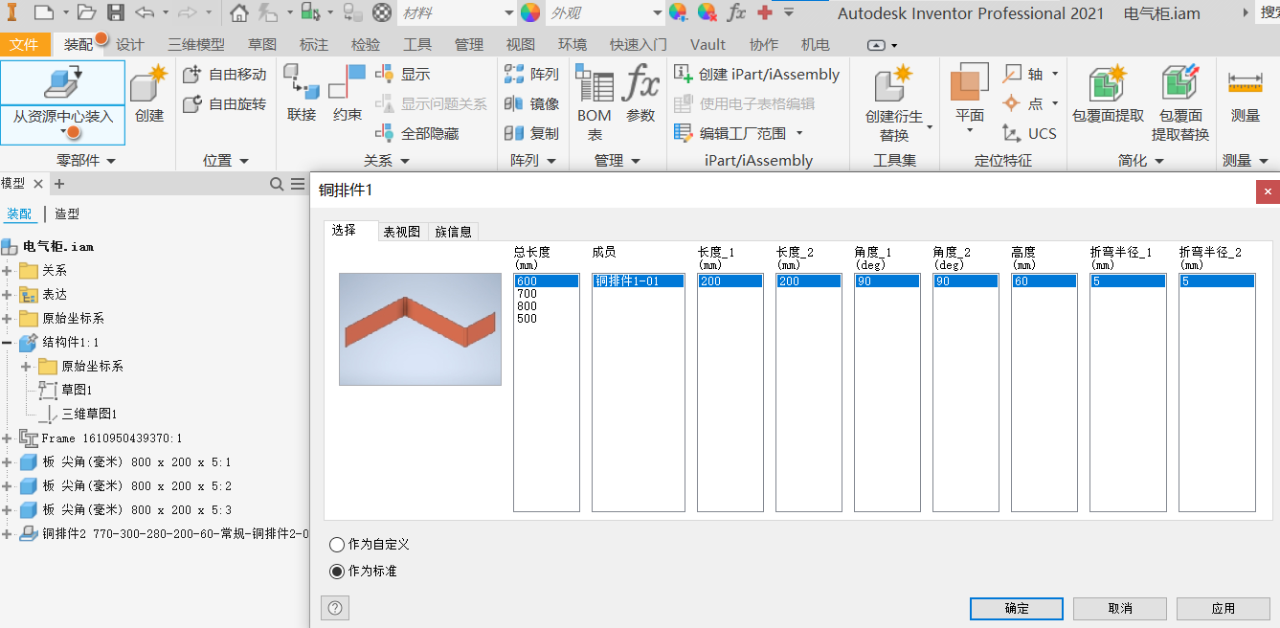

Step17：在“铜排件”对话框上，选择相应的“总长度”，“成员”，“长度”，“角度”，“半径”等。如下图所示

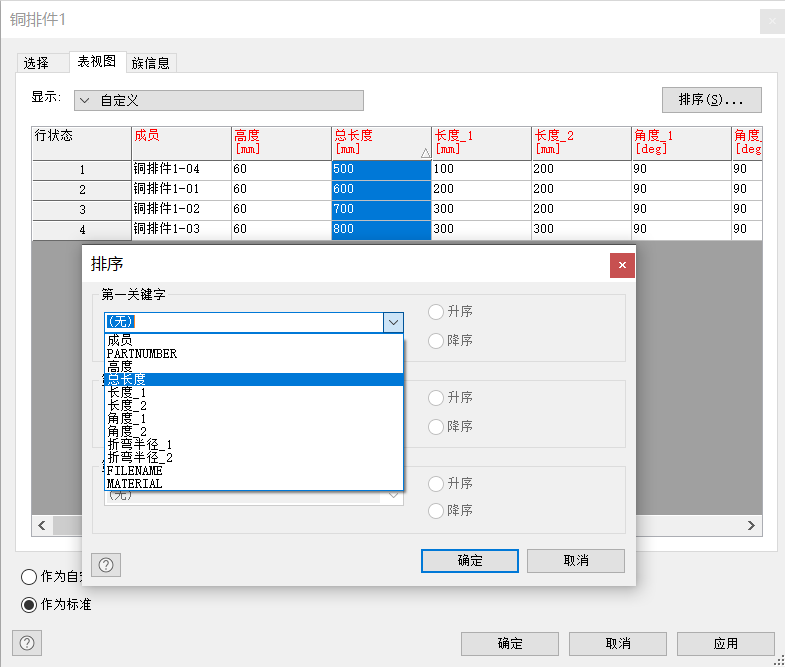

Step18：在“铜排件”对话框上，选择“表视图”标签，通过排序来选择合适的尺寸参数的零件，单击“确定”。

Step19：如果相应直接引用该通用件，在“铜排件”对话框上，选择“作为标准”直接可以在装配体中放置。

Step20：如果对该通用件还需要做少量修改，在“铜排件”对话框上，选择“作为自定义”另存为零件，保存后再装入到装配体，进行局部修改即可。

上述操作已经完成了该系列通用件的引用或者继承。

鉴于篇幅所限，如果还要包括其他通用件库的设计需求要素，可以在文章下方留言后再在其他推送中解答。

本期内容到此结束 ，咱们下期再见。
