Creo系列的最新版本Creo8.0在今年上半年已经发布，新版本的工作流经过简化，操控板得到改进，同时模型树界面和快照便于轻松查看设计草稿。孔特征、工程图、钣金件和实时渲染等均得到改善。另外还改进了基于模型的定义 (MBD)和工程图设计，增强了仿真、创成式设计、增材制造和减材制造等。

我会通过几篇文章向大家介绍下Creo8.0的更新内容，今天先介绍下界面及操控板的变化。

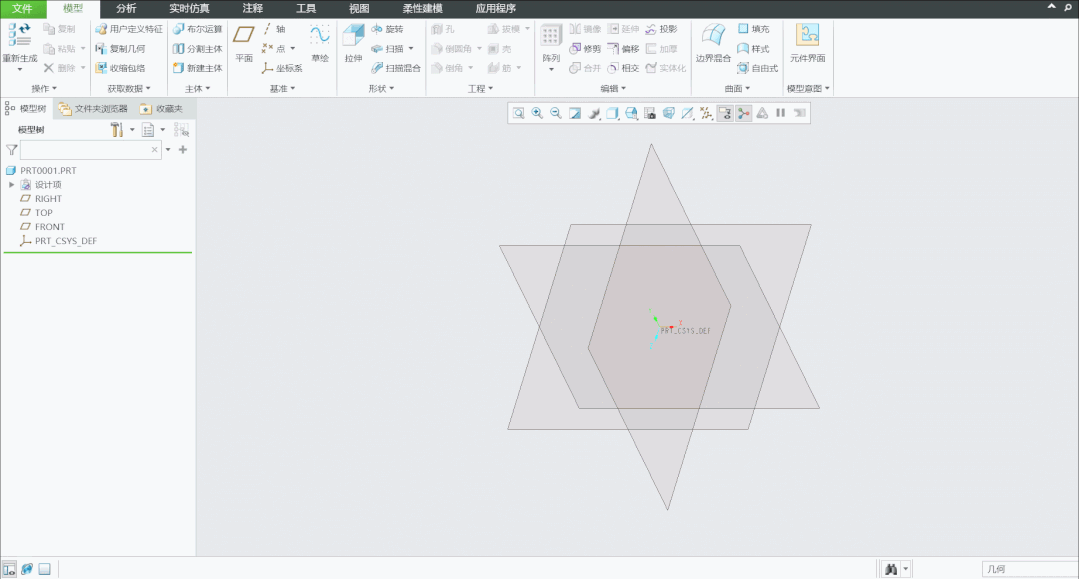

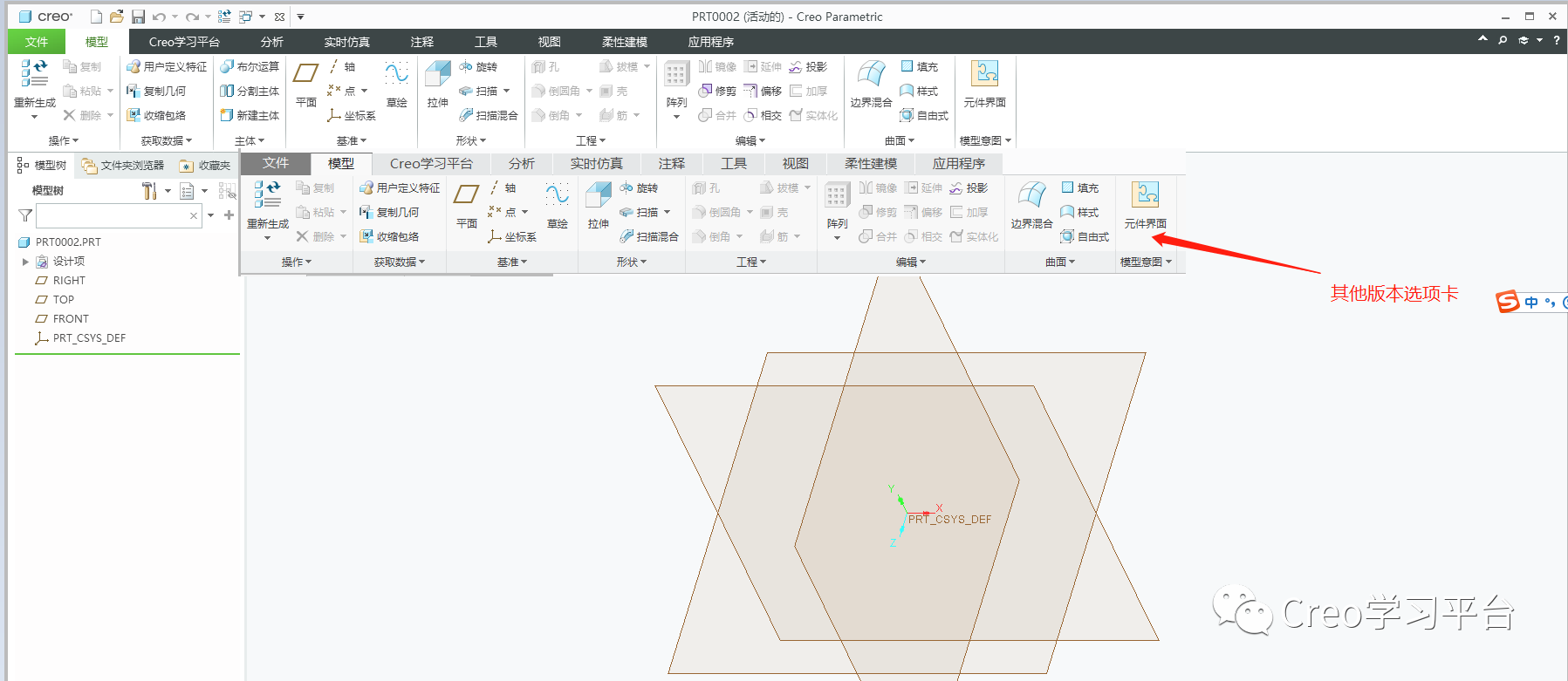

首先进入界面之后给我们的第一感觉，界面风格更加的硬朗，更加的工业化，界面更加清晰。

1. 选项板的自动打开

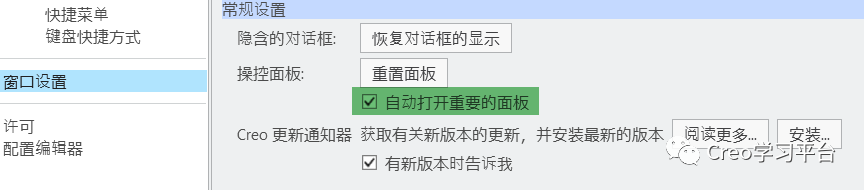

Creo Parametric 操控板布局已得到改进，可提供更好的用户体验。在之前的版本中，需要额外的步骤来显示选项面板，以便进行特征的创建和编辑。现在在文件-选项中增加了新选项“自动打开重要的面板”用于控制：在进入特征定义工作流时，是否自动展开最重要的操控板“选项”面板（通常是“参考”或“放置”面板）。

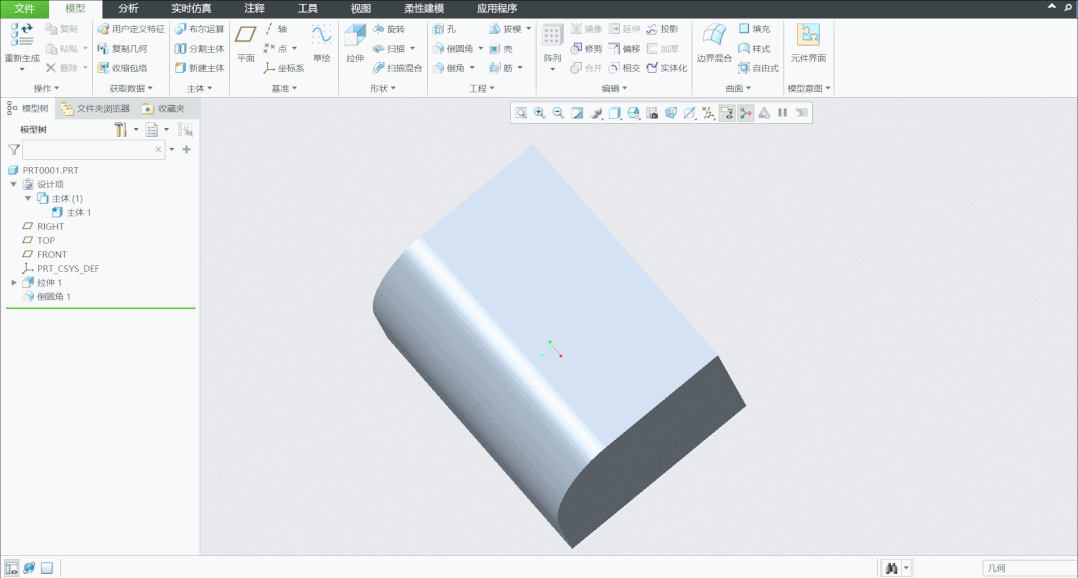

以“拉伸”特征为例，当我们进入拉伸命令时，第一步都是使用“放置”选项卡来定义一个草绘，在Creo8.0中当我们进入拉伸命令后，放置选项卡会自动打开，提示用户该命令第一步要做什么，其他特征也是如此，这对于不熟悉Creo的新用户来说尤其有用。

需要注意的是“自动打开重要的面板”默认是勾选上的，用户可以在选项中手动关闭。

2. 选项板的分离

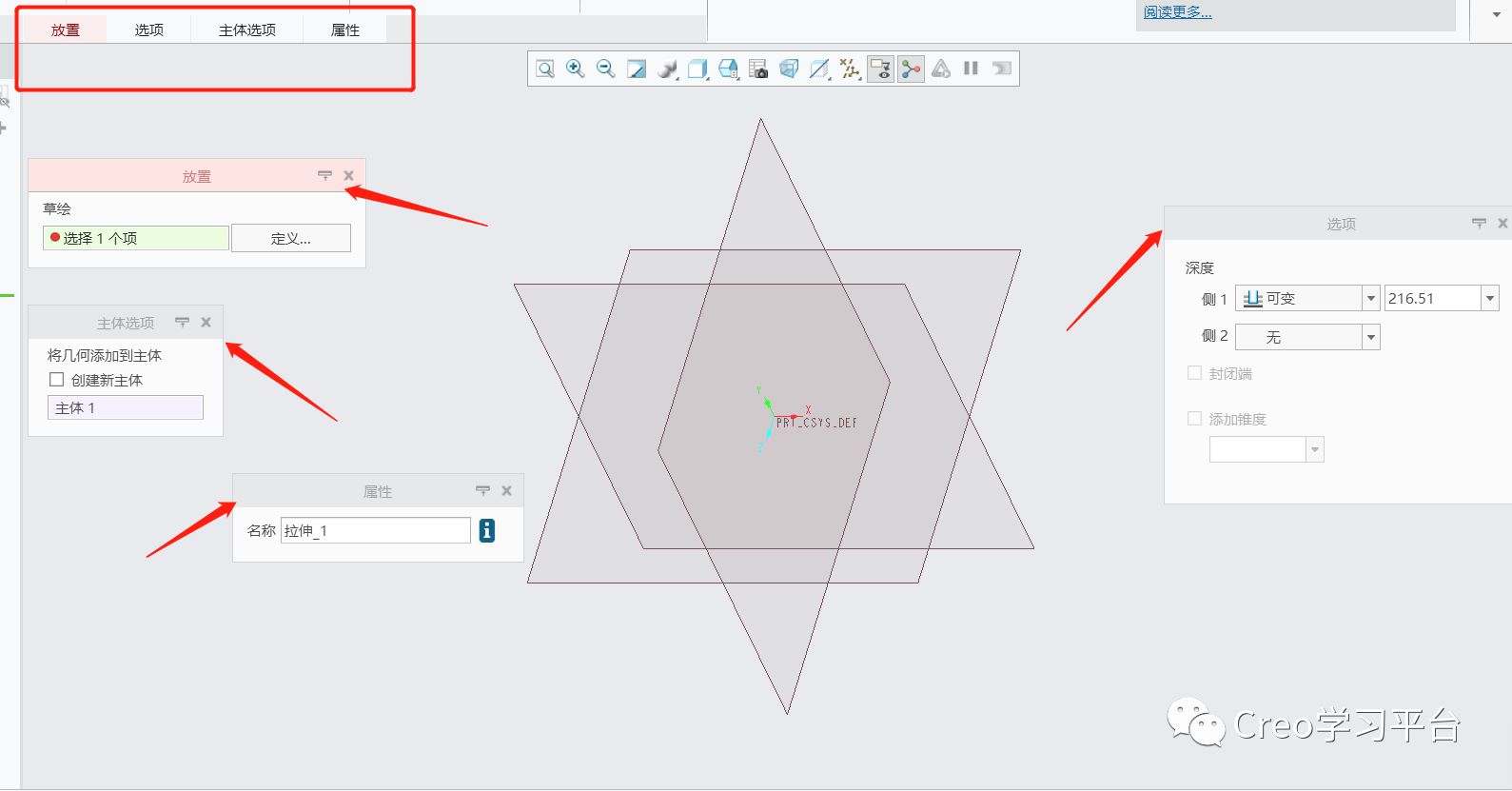

现在，我们可以将多个“选项”面板从操控板中分离出来，将其拖动到屏幕上的任意位置（支持将其贴靠到边界），并同时显示它们。这对于提供丰富选项的复杂特征非常有用，也适合显示多个附加图像或图形选项面板。当完成特征后，“选项”面板的分离位置会被记住，并在下次创建或定义特征时自动恢复。

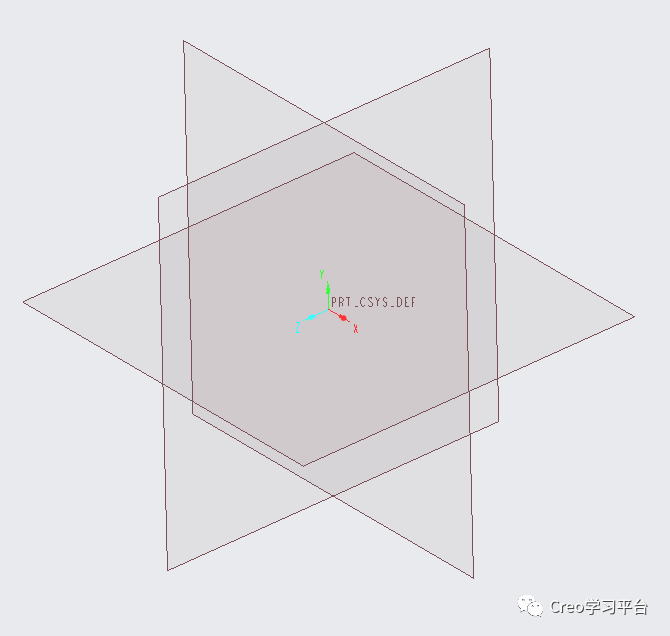

3. 着色3D基准平面显示

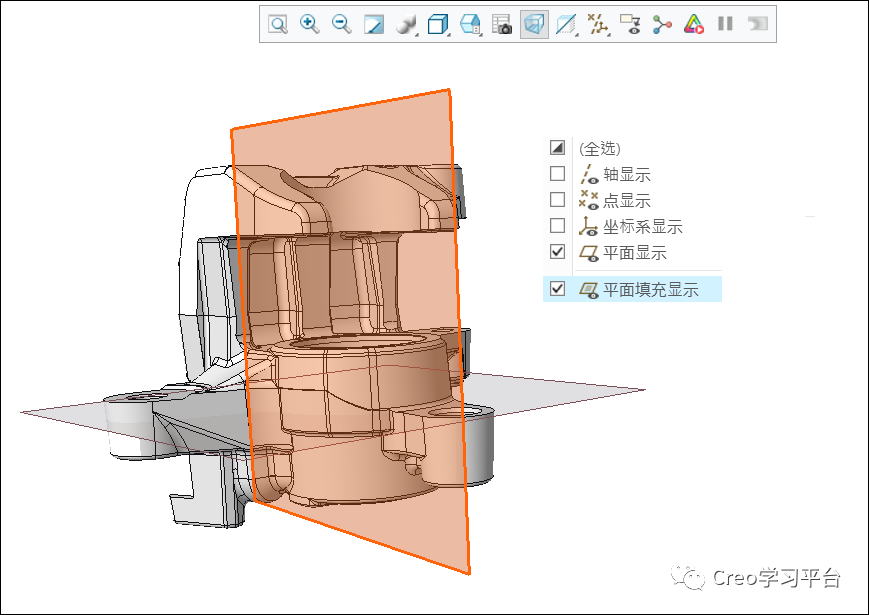

增加了新的选项“平面填充显示”，可以将基准平面显示为着色的半透明状态。这样帮助我们更清楚的识别3D基准平面在空间中的位置以及它们与曲面的相交情况。

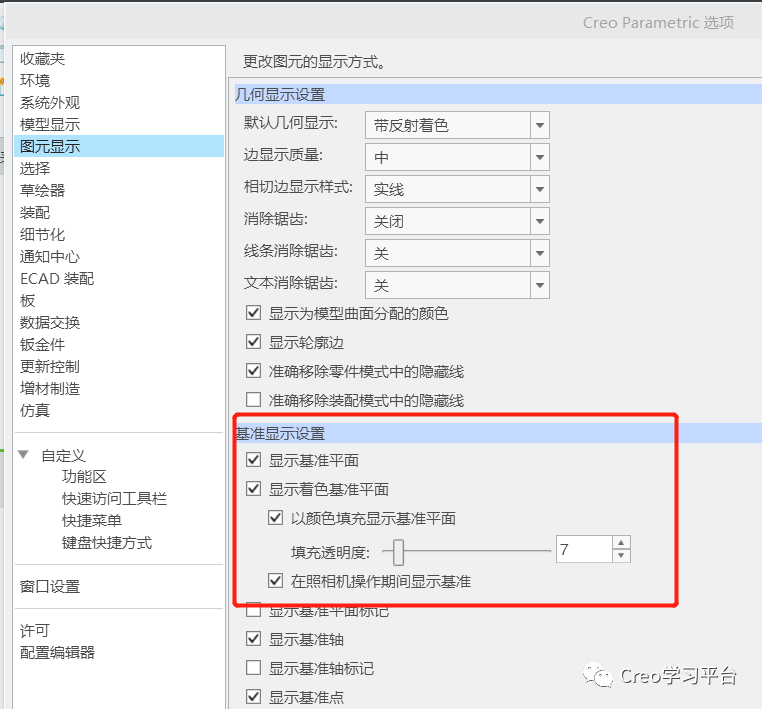

可在 “选项”> “图元显示”页面中打开或关闭该功能，也可以配置填充透明度百分比等设置。也可以在“图形中”命令条里快速打开或关闭“平面填充显示”。

由于基准平面可以着色，那么我们就可以将不同的颜色分配给基准平面的正面和背面，以快速识别平面法向。可通过“文件”> “选项”> “系统外观”>“全局颜色”来修改。

需要注意的是，进入草绘器环境时，透明填充自动关闭。另外将显示样式改为隐藏、无隐藏和线框模式时，着色也会自动关闭。

4. 坐标系和基准点的新版显示

为了便于选择和提高可见性，坐标系和基准点的显示得到增强。

其中默认坐标系由单色显示改为三色显示，这样，可以很容易地通过红、绿、蓝不同颜色来标示x、y 和 z 轴。下图为新旧版本坐标系区别（上方为Creo8.0的显示样式）

如果用户想要改回旧版本坐标系的样式，也可以通过“文件”> “选项”> “系统外观”> “全局颜色”来修改。

此外，为了便于选择和提高可见性，基准点的显示也得到增强。下图为新旧版本基准点区别（上方为Creo8.0的显示样式）

5.草绘器中对可见性控制的改进

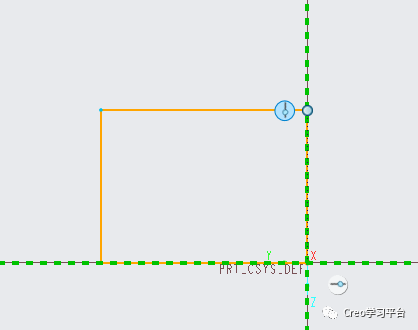

新版本对草绘外观进行了增强，草绘的轮廓更容易辨识，在尺寸、参考、中心线等显示和预选择过程中有更鲜明显示状态。

在此之前，对于某些背景和模型颜色，很难发现尺寸并与之进行交互。新版本增加了尺寸背景显示，此增强功能可更好地发现和呈现草绘尺寸，并且更易于选择尺寸拖动器进行修改。

可在“草绘”> “设置”> “显示”下的草绘器环境中控制弱尺寸和尺寸背景的显示。

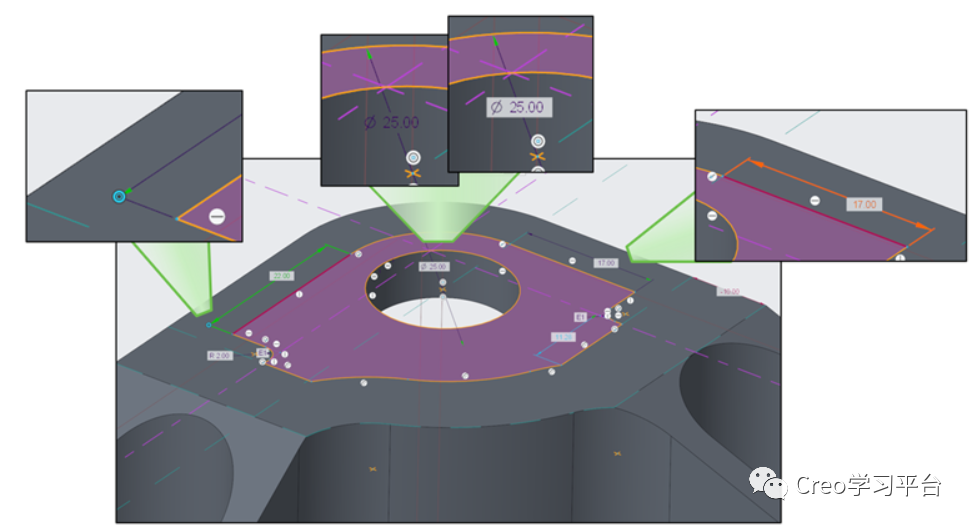

显示效果如下图所示：

本篇主要介绍了Creo8.0界面的增强情况，后续我会继续介绍模型树、零件建模、工程图、仿真分析、增材制造等模块的更新内容，欢迎大家持续关注后续的文章。
