茂名市某地块项目10号楼设计单位为中房建筑设计公司，承建单位为某置业有限公司。建设项目采用吴淞高程系统为绝对标高基准，项目类型为8层住宅，地上建筑面积4014m?，地下建筑面积556.07m?。

BIM技术在项目施工管理中的应用

BIM系统的实施主要包括建立模型、核查模型、碰撞检测、问题汇报、沟通协调、模型修改和图纸汇总几个阶段。

1.建立建筑模型

BIM模型构建是基础。本建设项目采用BIM技术实现三维管线排布数据模型，提高项目施工图纸设计数据的准确性和高效性。在三维管线排布设计中通过面向海量数据进行计算，实现项目施工设计图纸三维排线，实现图纸的整体设计。BIM模型建模的基础是CAD图纸，本项目采用鲁班BIM软件与Revit进行建模。

在BIM设计中，先要在项目信息命令下创立新项目文件，对项目信息进行填写和修改；第二步绘制标高和周网，为后期的楼层高度设计、放样、柱为判断等提供基础；第三步导入CAD图纸。CAD图纸导入时需要注意单位、轴网的一致性；第四步建立结构部分构建，如梁、柱、板、梯等；第五步建立建筑部分构建，如墙、门窗、屋顶等；第六步场地建制；最后完成彩现图。

2.图纸会审

图纸会审包括土建问题和空间碰撞检测两大部分。

（1）土建问题

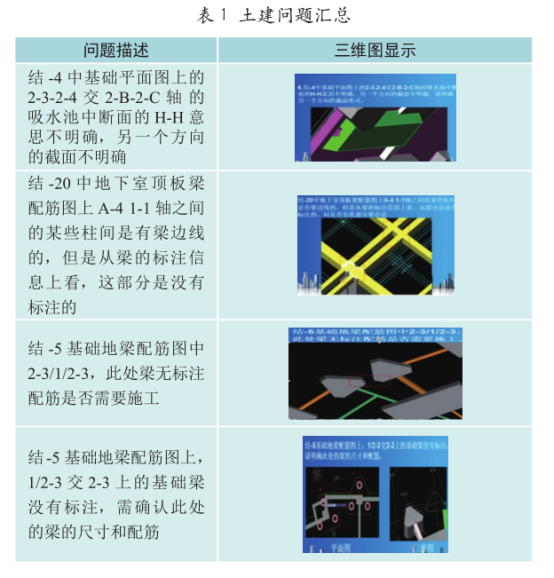

本项目中土建问题具体如表1所示。

（2）碰撞问题

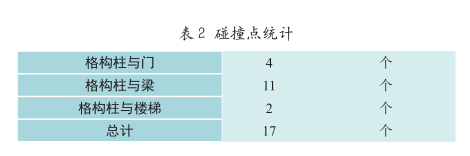

把已经完成的格构柱钢结构模型导入到项目整体模型中，通过BIM技术演示可以发现一些碰撞问题，格构柱与门、格构柱与梁、格构柱与楼梯之间都存在碰撞，这些碰撞点在施工前需要引起注意，采用对应的施工方案进行处理。项目中碰撞点具体如表2所示。

3.施工过程管理

BIM模型还可以将建设项目的实际施工过程在数据模型中体现，可以对项目完工前期各参与方在施工中的责任与工作完成质量进行判断，为建设项目施工的顺利开展奠定基础。

本文以叠合板式混凝土剪力墙结构为例，其施工程序分为测量放线、预制墙板安装、梁楼板支撑大蛇、预制梁和预制楼板安装、链接钢筋绑扎、水电管线敷设、支模、隐蔽工程验收、混凝土浇筑、养护等步骤。测量放线以是施工设计图纸为基础，对预制构件进行放线，提高放线精准性；在确保预留插筋位置准确之后，把预制板强吊起插入，并设置斜支撑。支撑和水平楼面的夹角为40°；随后进行梁、楼板支撑搭设，注意支撑顶面要满足规定要求；进行预制梁和预制楼板的安装，安装方式为多点起吊，注意安装后梁的水平要平稳；钢筋绑扎、

水电管线敷设均按照施工图纸要求进行；在模板安装前需要先对模板和预制墙板结合处进行处理；混凝土浇筑时要按照设计要求进行，做好模板内垃圾清理工作，保证浇筑质量；后期的混凝土养护也要严格按照要求进行。
