PART1 创建剖视图

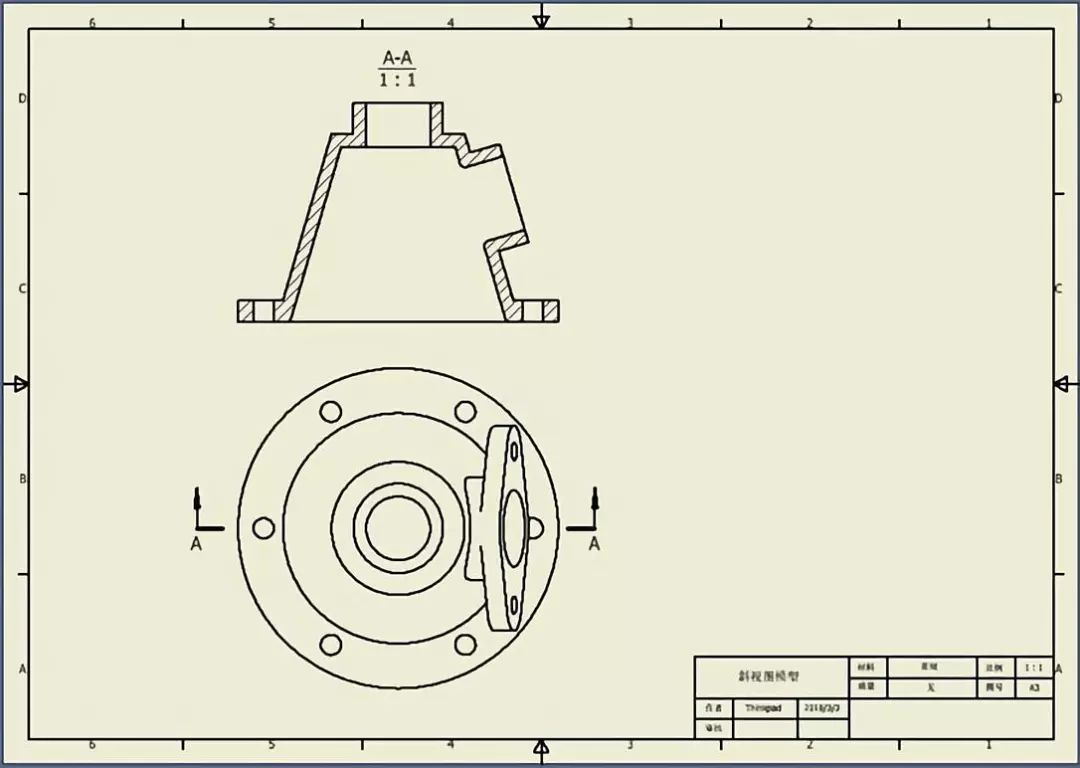

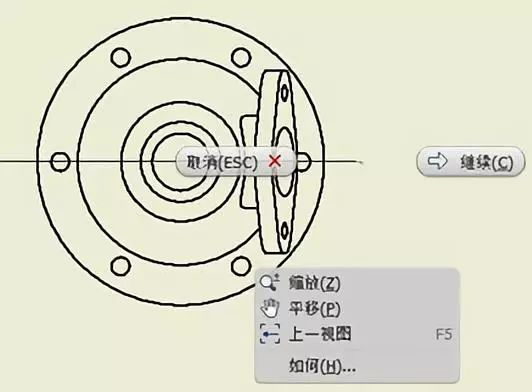

（1）单击“放置视图”选项卡“创建”面板上的“剖视”按钮，选择一个父视图，鼠标形状变为十字形，在父视图中绘制剖切线，绘制完成后单击鼠标右键，在弹出的快捷菜单中选择“继续”。

（2）单击“继续”按钮以后，图纸内出现“剖视图”对话框以及剖视图的预览，在“剖视图”对话框内设置相应参数，设置参数完成后，在图纸内移动鼠标选择创建剖视图位置，在合适位置单击鼠标左键，完成剖视图的创建。

对“剖视图”问题说明如下：

1.剖切平面一般应通过物体内部孔、槽等的对称面或轴线，且使其平行或垂直于某一投影面，以使剖切后的孔、槽的投影反映实形。

2.剖视图的父视图中的剖切线，决定了剖视图，剖切线的长度方向延展的范围决定了能够剖切的范围。

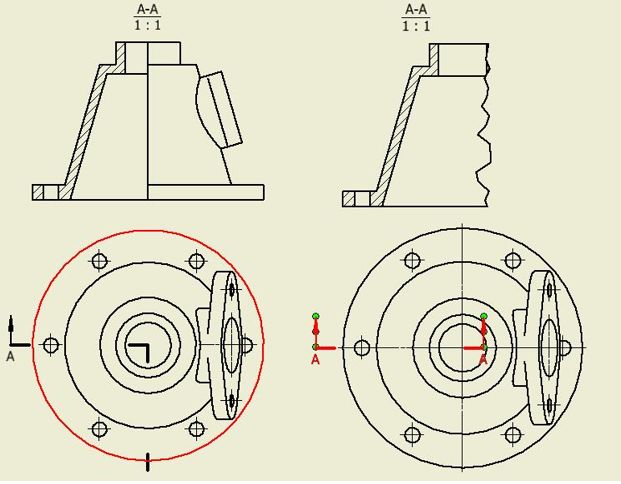

3.剖视线可修改长度，单击“剖视线”，剖视线红显后，在剖视线单击鼠标左键并移动剖视线。

4.剖切线可以是一条直线段，也可以是多条线段。基础视图上的剖切线箭头方向会自动调整以反映剖视图相对于基础视图的位置。

对剖视图的编辑，和前面的基础视图相同，可通过右键菜单的“删除”“编辑视图”等命令进行相关操作。另外，与其他视图不同的是，可以通过拖动图纸上的剖切线与投影视图符号来对视图位置和投影方向进行更改。

对于剖视图中的一些特例需要特别注意：

1.阶梯剖视图的国标化。在《机械制图》国家标准中，剖视图标注的剖切线通常省略不画，而用剖切符号指示剖切平面的起、迄和转折位置，如果剖切线不省略，则其线型是细点画线，阶梯剖视图中也同样，且在多个剖切平面的转折处没有实线，但Inventor中对阶梯剖视图中，剖切线在剖切平面转折处显示实线，这不合乎国标，需要修改。

2.加强筋剖视图的国标化。我国国标规定，零件中的加强筋结构，如果沿其纵向剖切，则剖视图中不画剖面线，而用轮廓线将其与其他结构分开。但在Inventor中，只要是剖切平面剖到的结构，一律画出剖面线，不符合国家标准，需要对此类情况进行修改。

3.螺纹紧固件剖视图的国标化。装配图中的螺纹紧固件、轴等零件，当剖切平面通过螺杆轴线时是按不剖绘制的。
