Inventor如何创建规则曲面？Inventor曲面有几种创建规则？
创建规则曲面用于为复杂的曲面添加延伸，创建分型面，或者添加沿方向矢量延伸的拔模面。

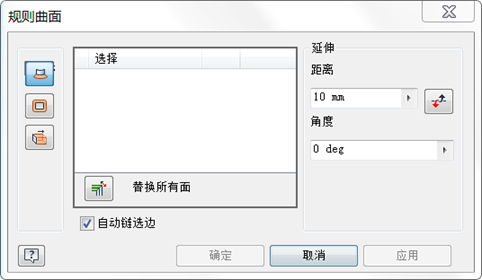

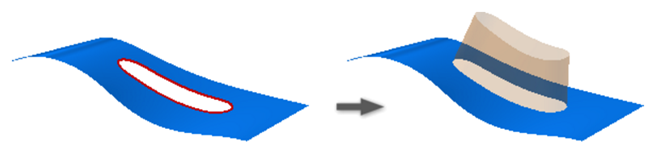

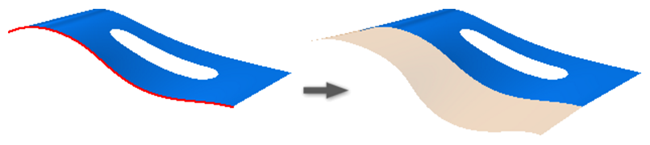

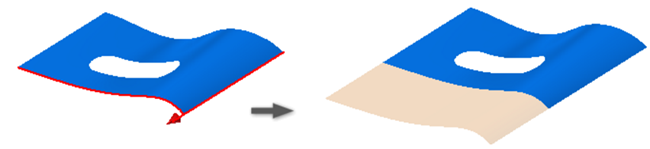

具体操作步骤如下： ⑴单击“三维模型”选项卡“曲面”面板上的“规则曲面”按钮 ，打开“规则曲面”对话框。 ⑵共有三种创建规则，分别是：法向、相切和矢量。单击命令后，选择曲面，设置延伸距离、角度，单击确定，完成规则曲面创建。若要更改所有选定边的源参考面，单击“替换所有面”即可。 ①法向：创建与选定边垂直的曲面。 ②相切：创建与选定边相切的曲面。 ③矢量：创建沿着选定面、工作平面、边或顶点的曲面。 本文源自微信公众号：我爱CADPART1 规则曲面
