Revit小技巧：Revit中地形如何设置单向坡度？
我们在Revit中绘制好地形了，但是是平的，那么我们如何操作可以设置地形的单向坡度呢？

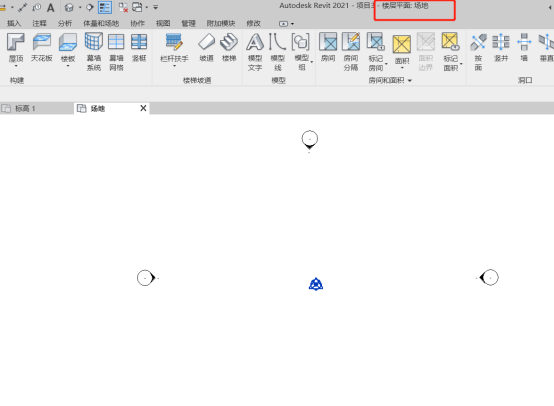

1. 首先在revit中进入场地平面，如图(1)

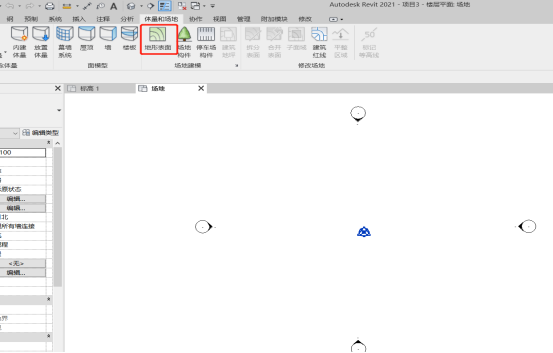

2. 体量与场地面板，地形表面命令，如图(2)

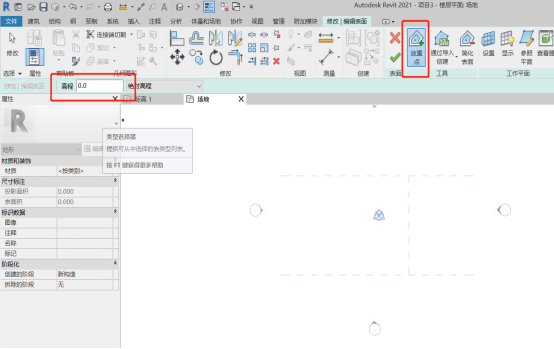

3. 放置点，高程均为0，如图(3)

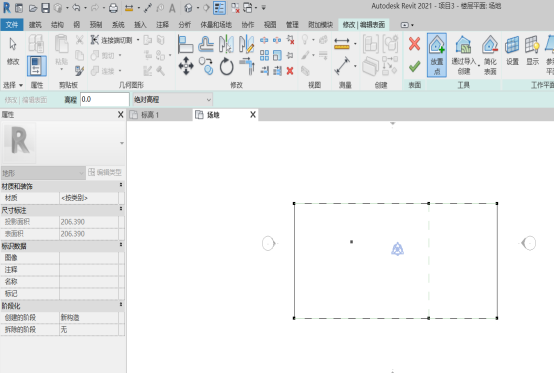

4. 添加6个点，如图（4）所示

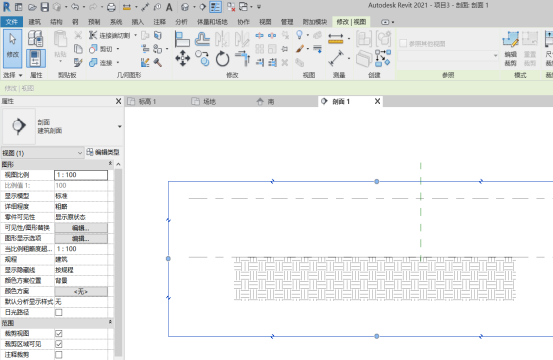

5. 做剖面，可以看到地形是水平的，如图（5）所示

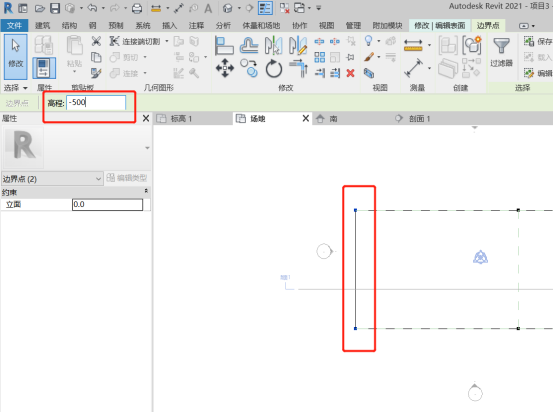

6. 再次编辑地形表面，左侧两点，设置高程点为-500，如图（6）所示

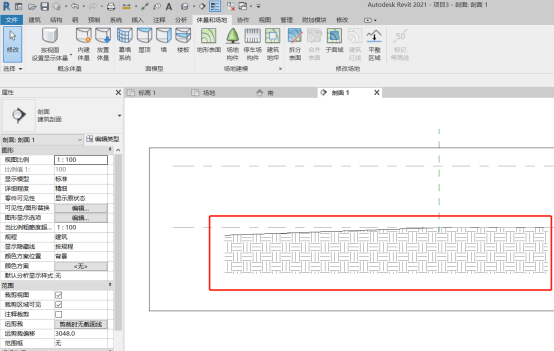

7. 地形出现坡度，如图（7）所示

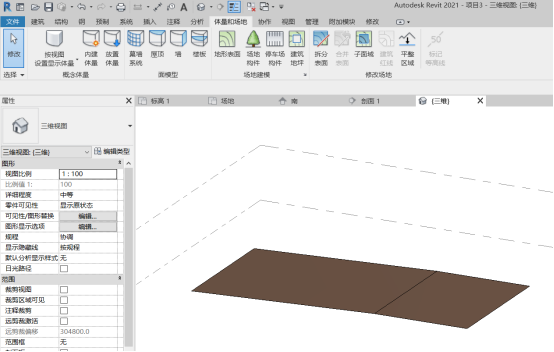

8. 三维视图也可以看到，如图（8）所示
本文来源：中图BIM等级考试
