Revit小技巧：Revit中地形里如何查看等高线？
问题：revit中创建了地形模型，我们是否可以看到等高位置？我们就来看一下

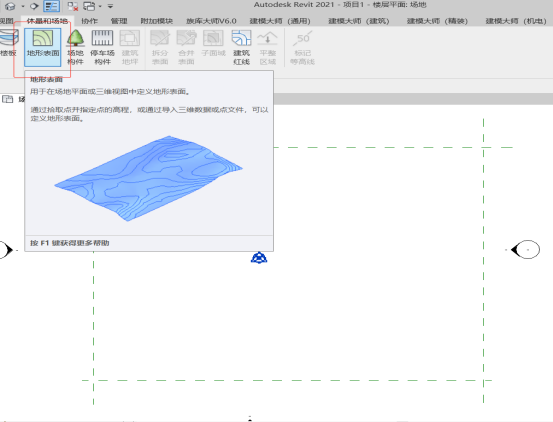

1. 在revit中，场地平面，体量和场地命令下，有地形表面命令，就用它创建地形，如图(1)

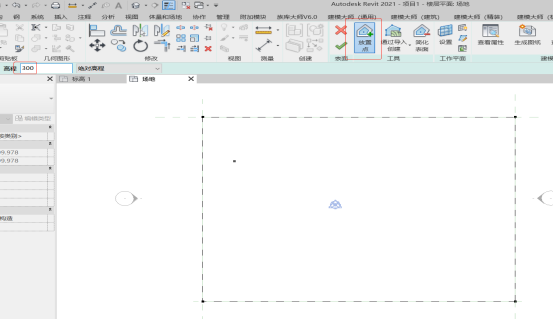

2. 放置点，最外圈高程点为0，再里面一圈为高程300，如图(2)

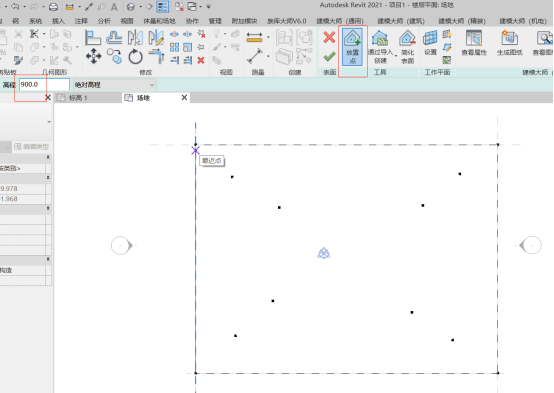

3. 再里面一圈为高程600，再里面一圈为高程900，如图(3)

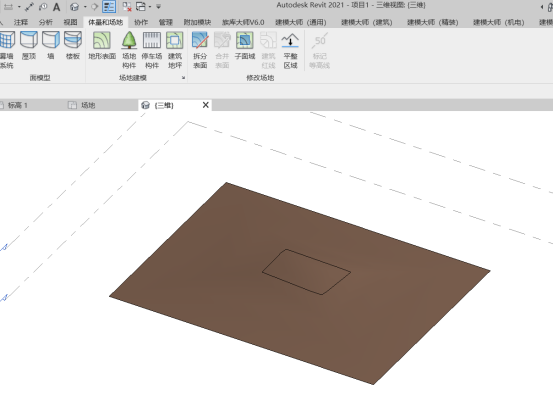

4. 最后1200，生成模型，如图（4）所示，有一圈等高线出现了

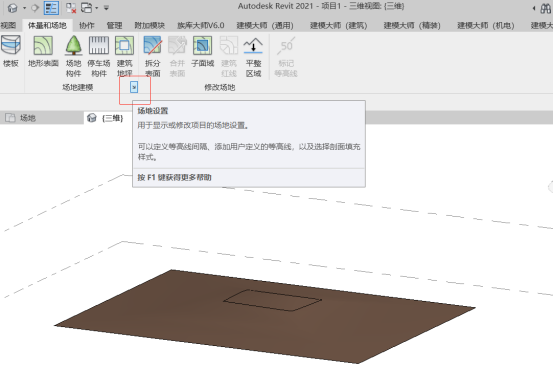

5. 点击场地设置小箭头，如图（5）所示

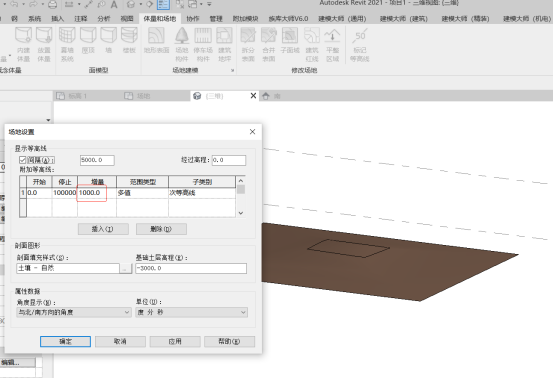

6. 默认设置等高线间距5000，附加等高线间距1000，所以有一圈等高线出现，如图（6）所示

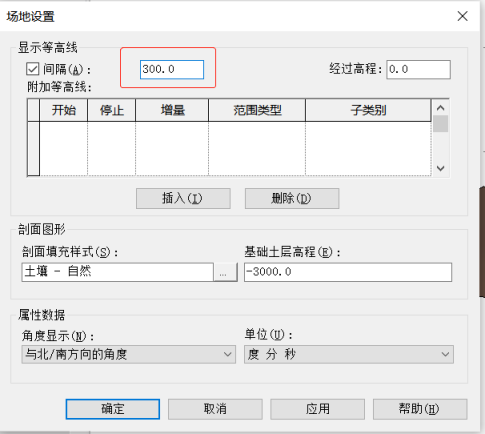

7. 我们重新设置间距300，不设置附加等高线，如图（7）所示

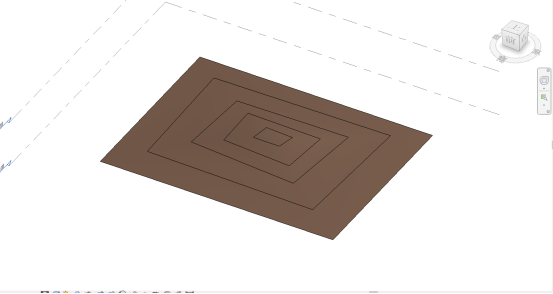

8. 多层的等高线就出现了，如图（8）所示
总结：revit地形模型中，等高线，在场地设置里设置。
本文来源：中图BIM等级考试
