Grasshopper案例之构建编织形体
本文来自公众号“DOZ数字之眼”的蜻蜓
1.基础数据构建

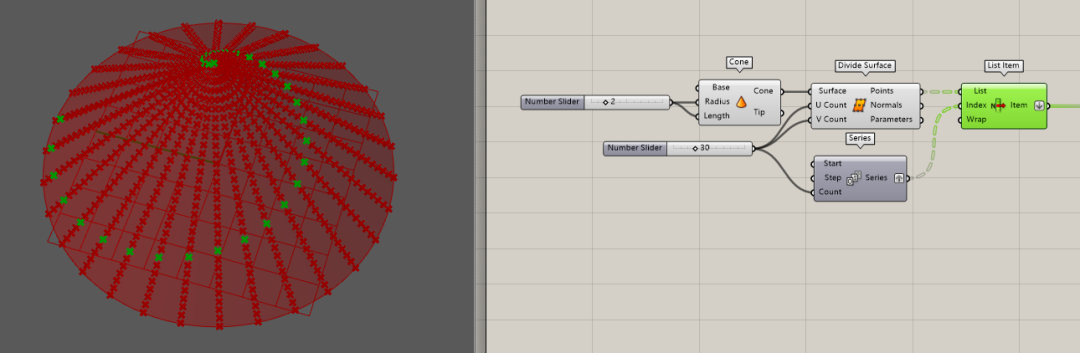

用Cone电池创建圆锥体，然后用DivideSurface从圆锥体的面上获取UV点。紧接着用Series配合ListItem在圆锥体的UV点上等差取点，形成下图中的绿色点阵。

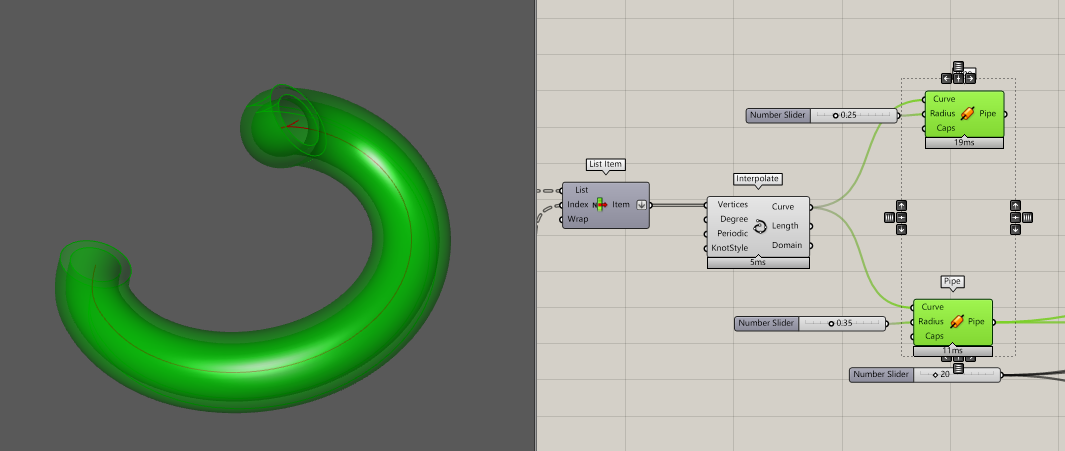

用Interpolate电池将点成线，然后用两个Pipe电池生成两个不同半径大小的圆管。
2.成形过程剖析解

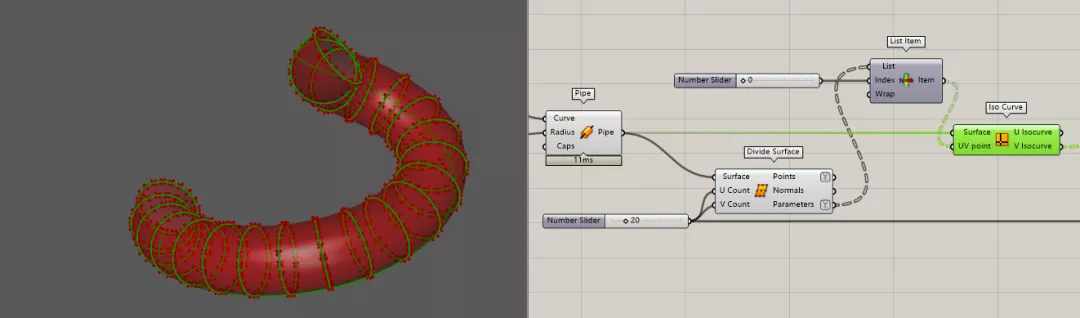

对外部圆管用IsoCurve电池通过UV点创建表面上的曲线。提取圆管上每一组数据的第一个UV点，将圆管与UV点输入给IsoCurve对应的接口即可生成UVIsocurves。这里需要对数据结构有一定的理解基础。篇幅与精力有限，建议下载电池后用查看数据结构进行理解。

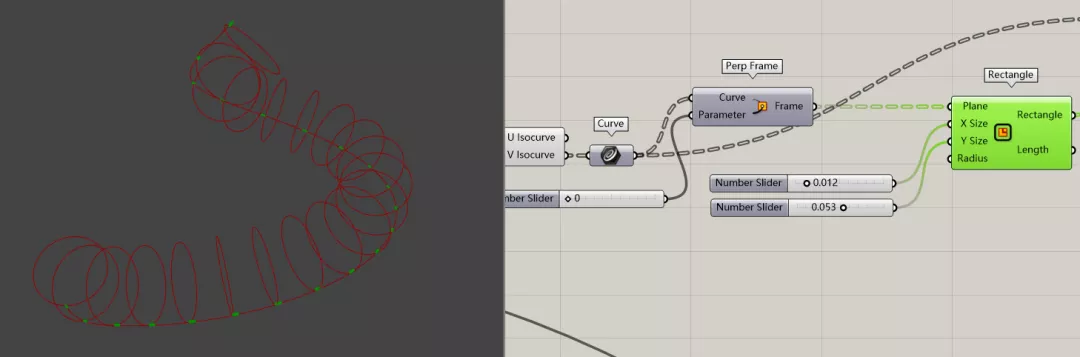

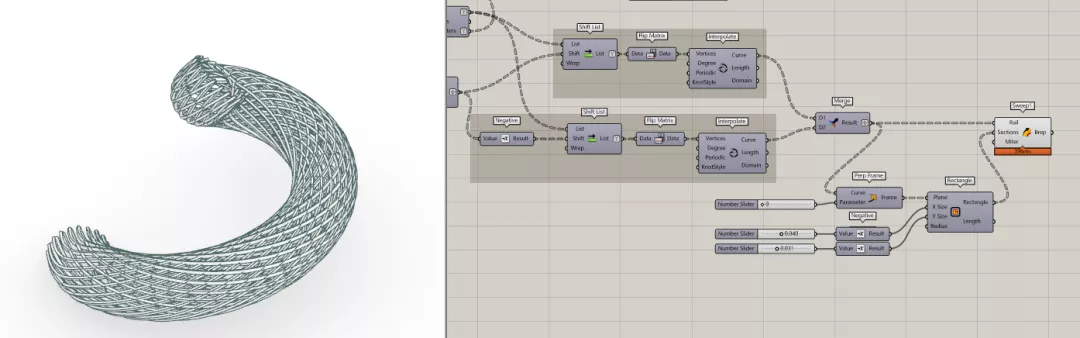

用PrepFrame对VIsocurve构建垂直平面，并在平面上生成Rectangle，这一步为了做后面的Sweep1单轨扫掠。

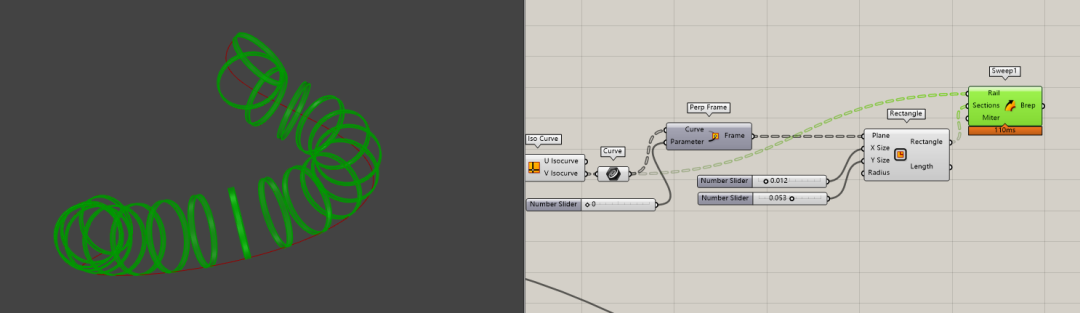

只需要在Sweep1电池上输入对应的参数条件，即可实现单轨扫掠的外环。

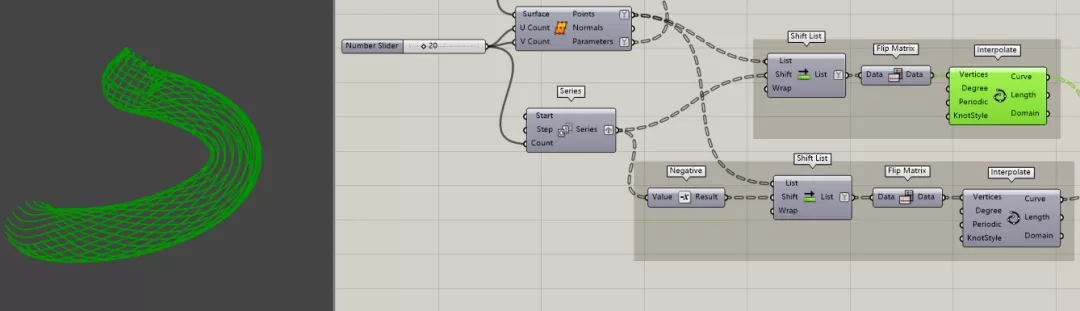

用ShiftList对之前外圆环上的每组点在组内进行等差移动。比如：第一组的第一个点移动1个距离，第二组的第一个点移动2个距离，以此类推形成等差点，这样每组的点进行对位连接的时候才能够形成扭曲的线条。然后再用Negative电池对数据反相，形成另方向的曲线。一个这里主要是对ShiftList电池的理解。
用Sweep1进行单轨扫掠成形体，和刚刚的逻辑一样，这里不再赘述。
