Grasshopper案例之构建构筑物
本文来自公众号“DOZ数字之眼”的蜻蜓
1.基础线构建

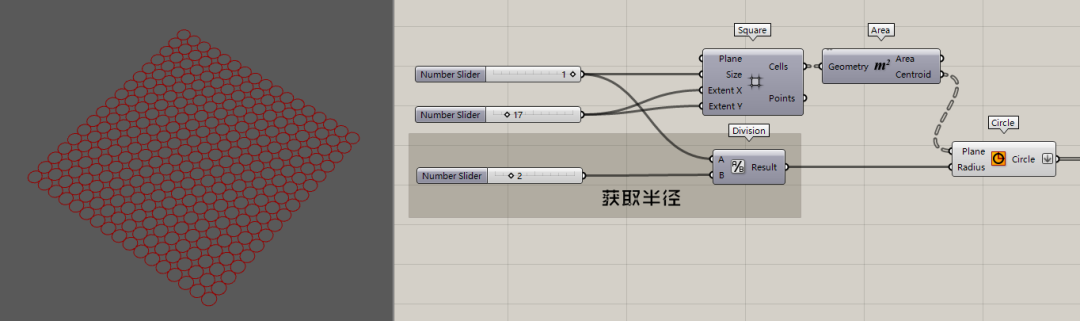

运用Square电池获得网格，并提取网格的中心点，以此作为圆心。
运用Divide电池将网格的边长除以2，将此值赋予给圆的半径。

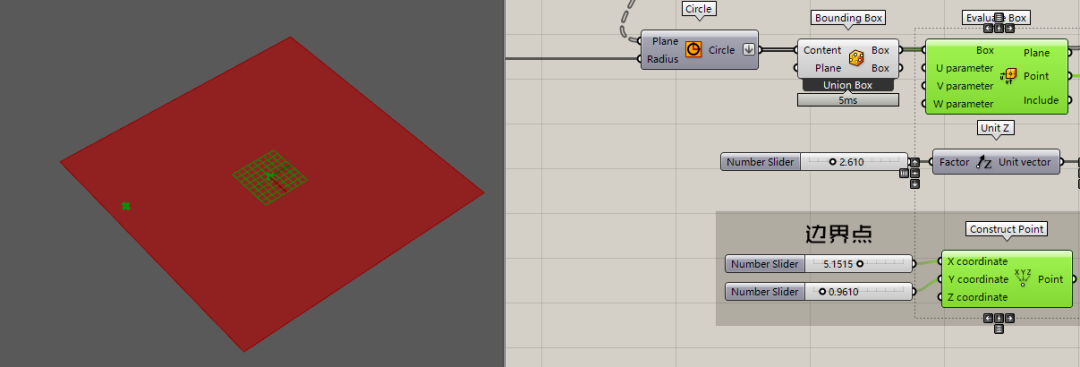

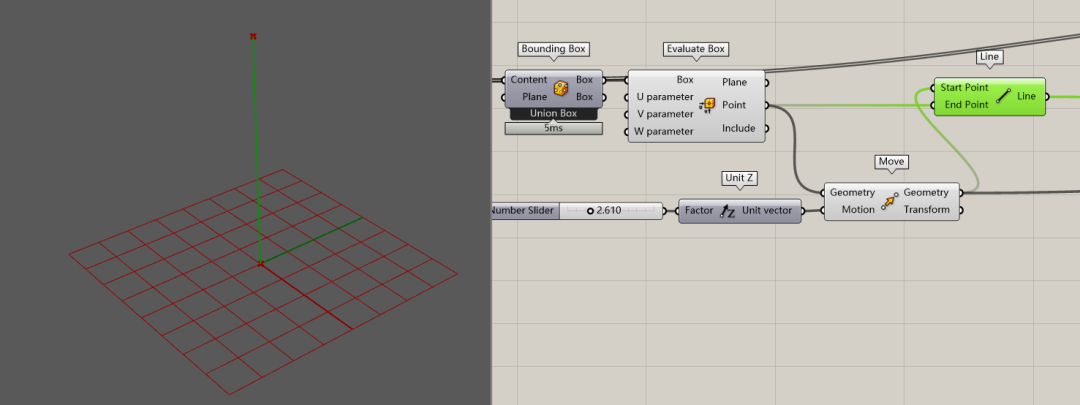

运用Bounding和EvaluateBox电池获得Box的中心点。
再用ConstructPoint创建一个Z值为0的点。

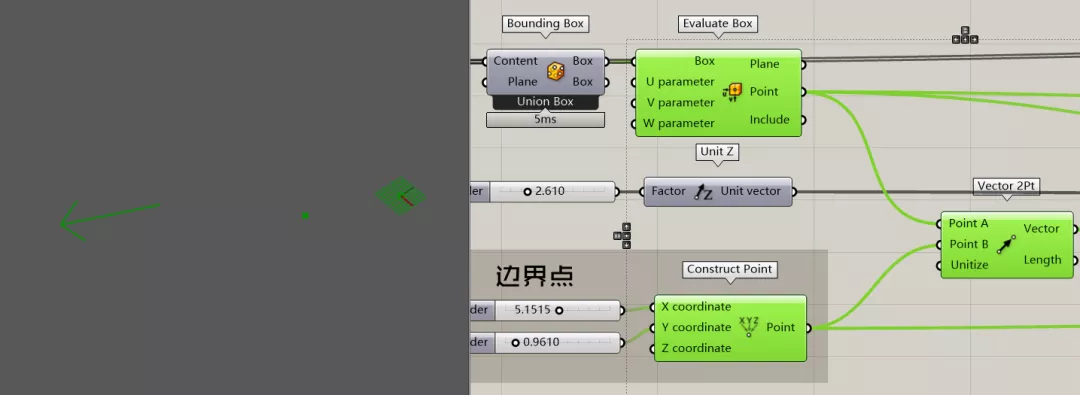

两个点创建一个向量。
将中心点上移动生成第二个点，两点连线。

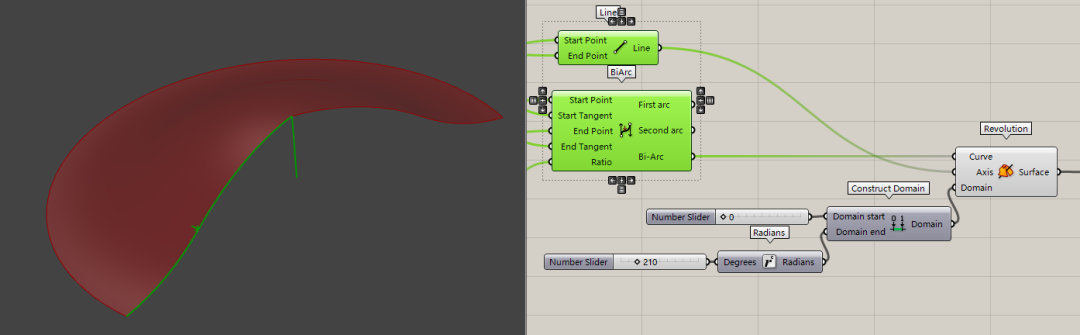

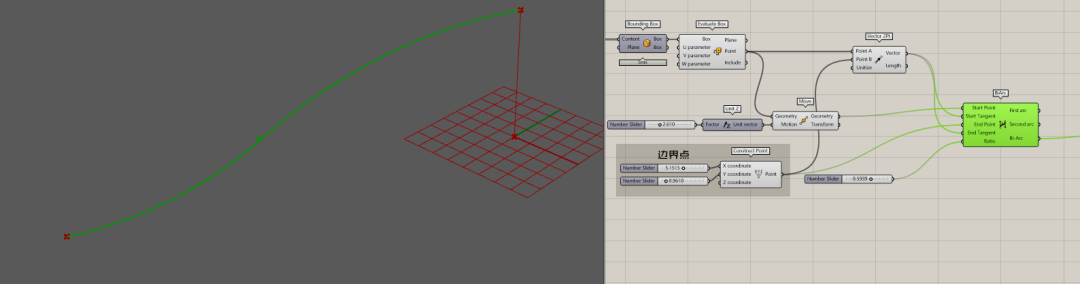

用BiArc电池创建曲线。（BiArc电池可以根据起点终点以及其上的矢量方向绘制一个曲线，这个曲线有两段圆弧构成，输入端的R控制两段曲线之间的权重。）
2.形体构建
用Revolution电池进行旋转放样。（Domain接口控制旋转的角度范围。）

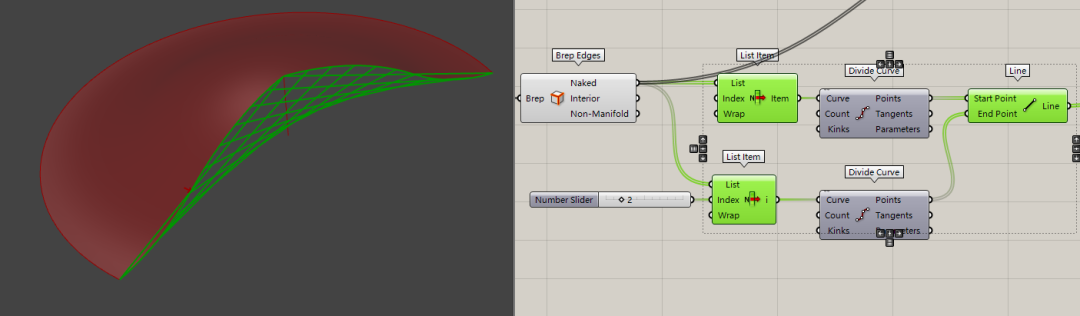

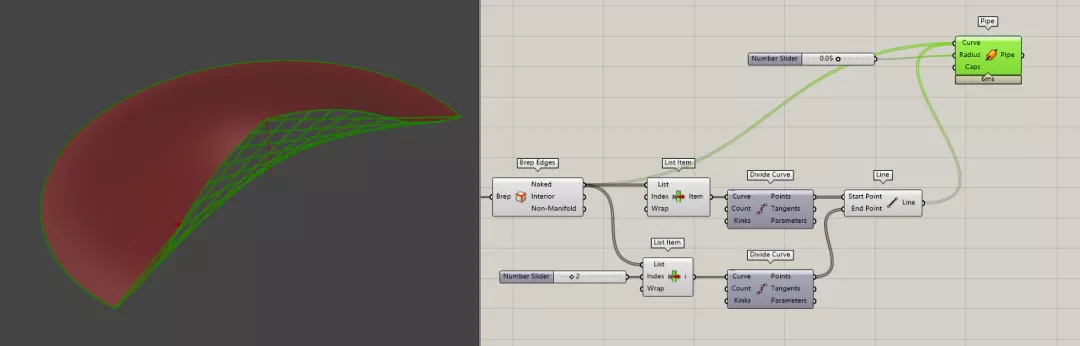

提取两根边界线，并将边界线进行等分取点，将点连线。
所有线成管，完成形体。
