Grasshopper案例之函数曲面
本文来自公众号“DOZ数字之眼”的蜻蜓

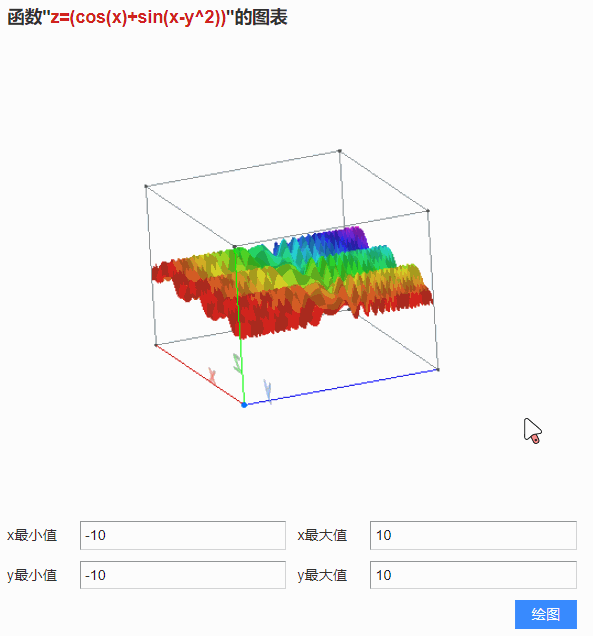

我们先来了解一个函数模型。没错，就是下图这个模型。它是函数"z=(cos(x)+sin(x-y^2))"的图表，今天我们就以此来函数公式在GH中构建它的函数模型形体。

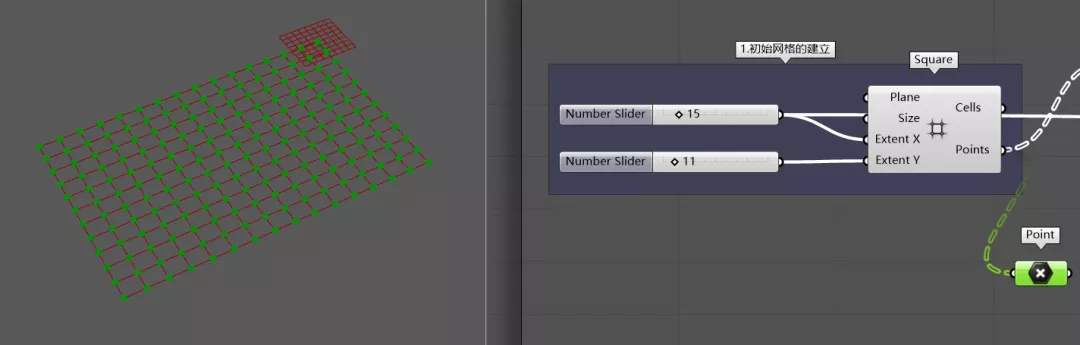

首先创建一个网格，提取网格点，这一步是为了后面我们能够获取每个点的坐标值。

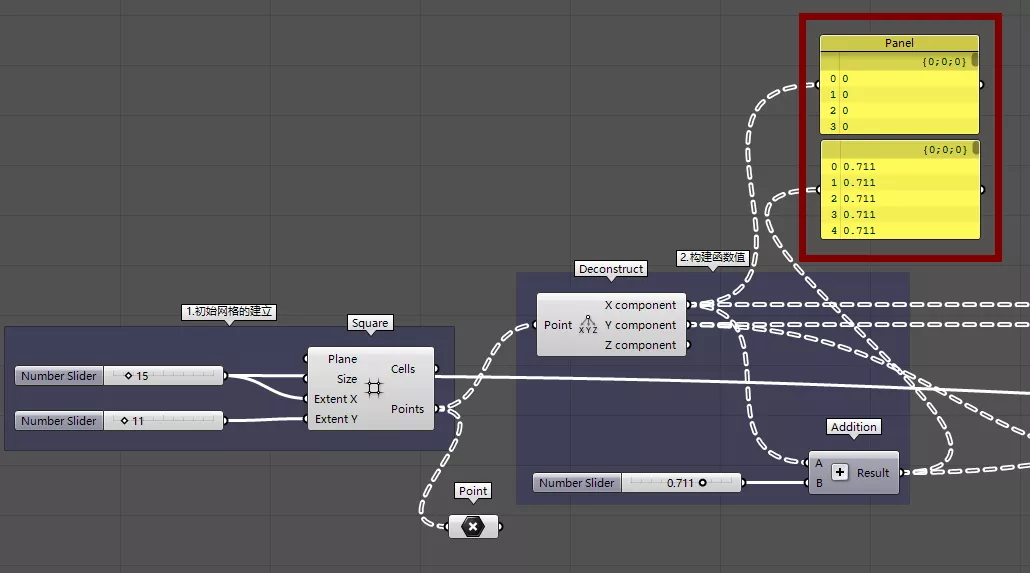

提取点的X值，这样我们就得到了一组数值，然后我们用Addition为X值增加一个数值，使这组数据发生变化，从而形成一组新的数值，这两组数值分别用作函数公式中的X和Y的值。

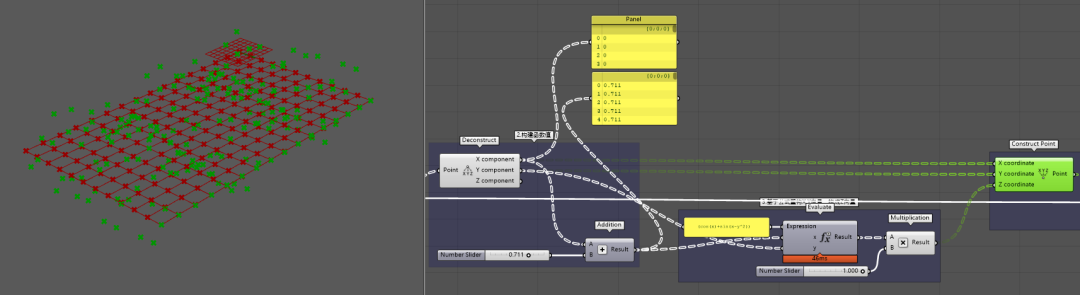

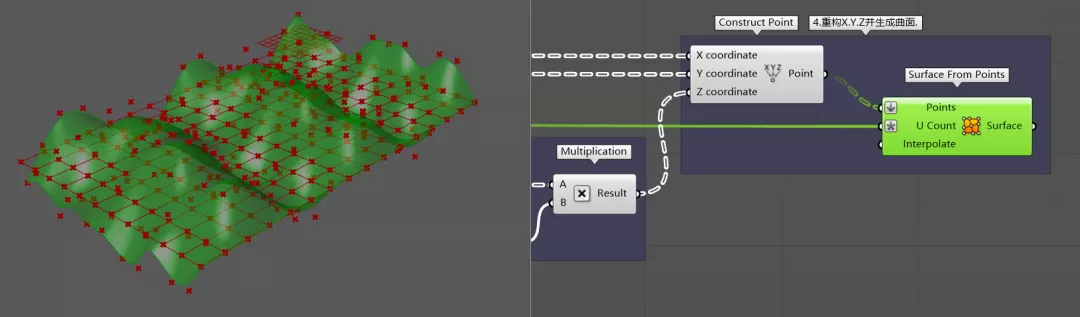

将公式(cos(x)+sin(x-y^2))输入进表达式端口，并将X和Y的值赋予给Evaluate电池的端口上，然后将结果乘以一个数值，方便后期对数值的调节。最后我们将这些数值用ConstructPoint去重新构建点。
最后用SurfaceFromPoints将点成Surface即可完成形函数形体。
写在最后：数字即艺术。当我们把枯燥无味的数学公式变成了复杂有趣的形体范式时，数值便被赋予了新的含义，数字科学是艺术美学的又一新层归属。跳出设计本身语言，在科学中发散思维，创意便会打开新境界。
