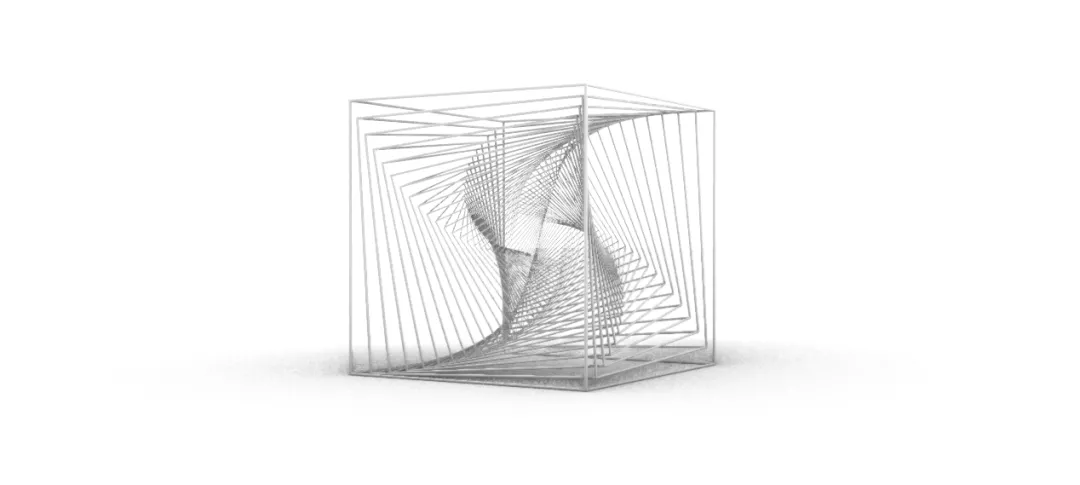

Grasshopper案例之旋转迭代立方体
本文来自公众号“DOZ数字之眼”的蜻蜓

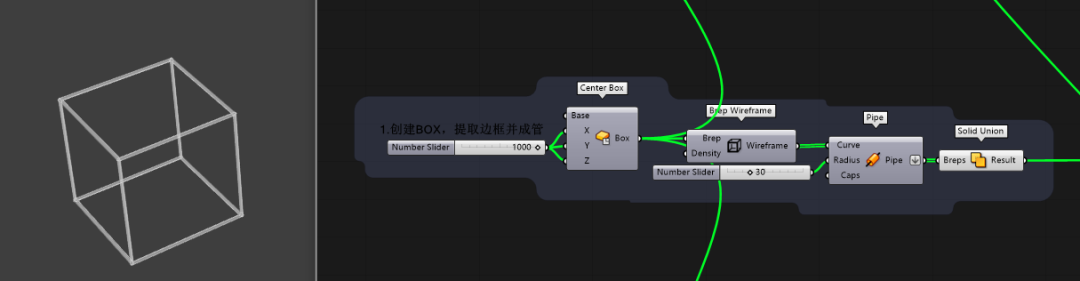

创建一个Box，提取其边框，然后将其成管。

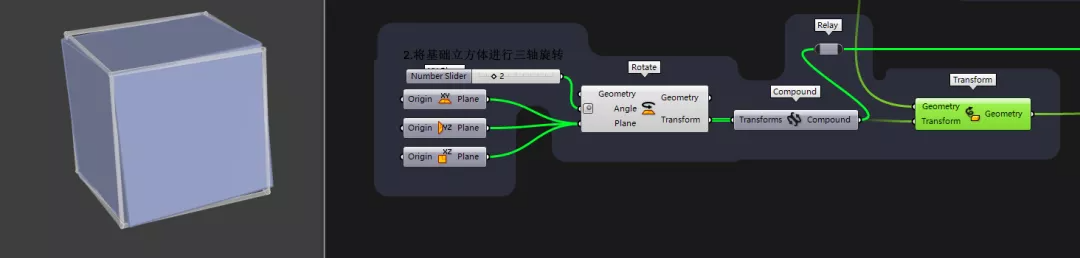

将原来的基础Box立方体进行三轴旋转。

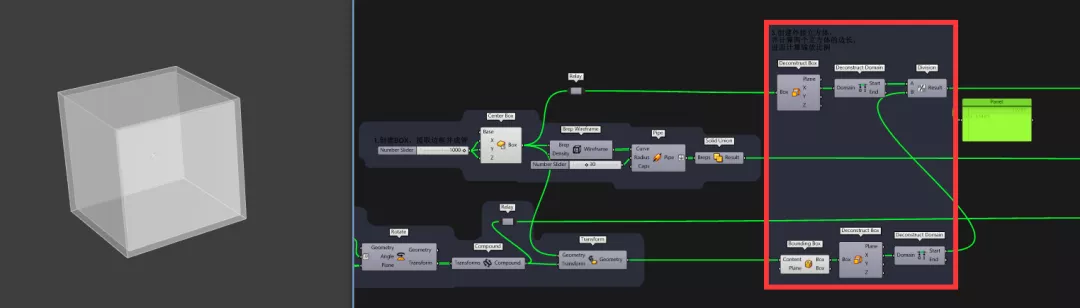

创建最小的外接立方体，然后用DeconstructBox求得两个立方体的边长，计算出两个立方体的缩放比例。

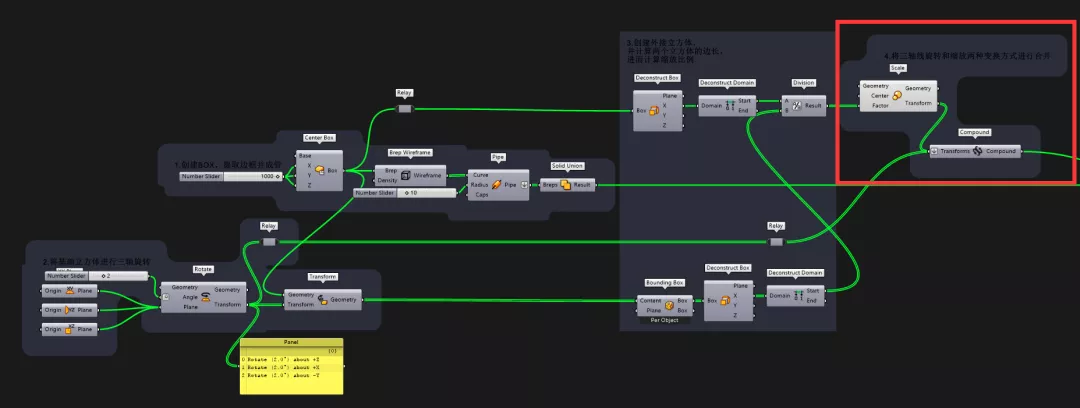

将三轴旋转和缩放两种形体变换方式进行合并。Compound电池是将两种变形形式进行合并的电池。

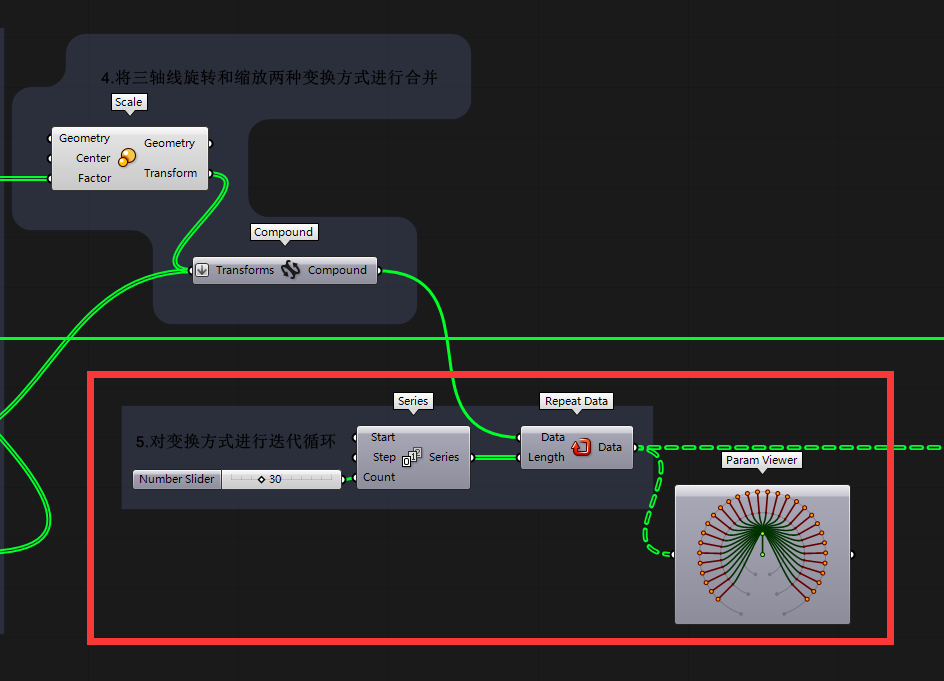

对合并后的形体变换方式进行迭代循环。RepeatDate电池可以租逐一并且控制总个数进行数据复制。

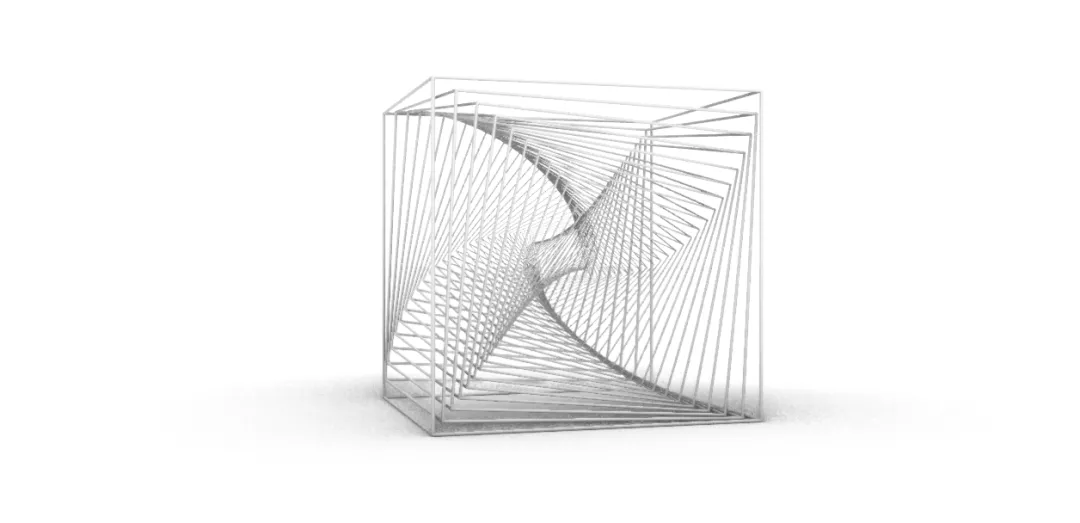

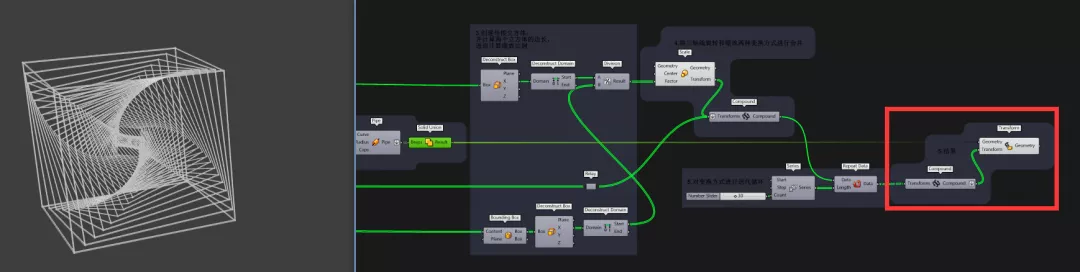

将圆管输入给Transform的Geometry端，迭代后的变换方式输入给Transform端口，即可得到我们今天的形体！
