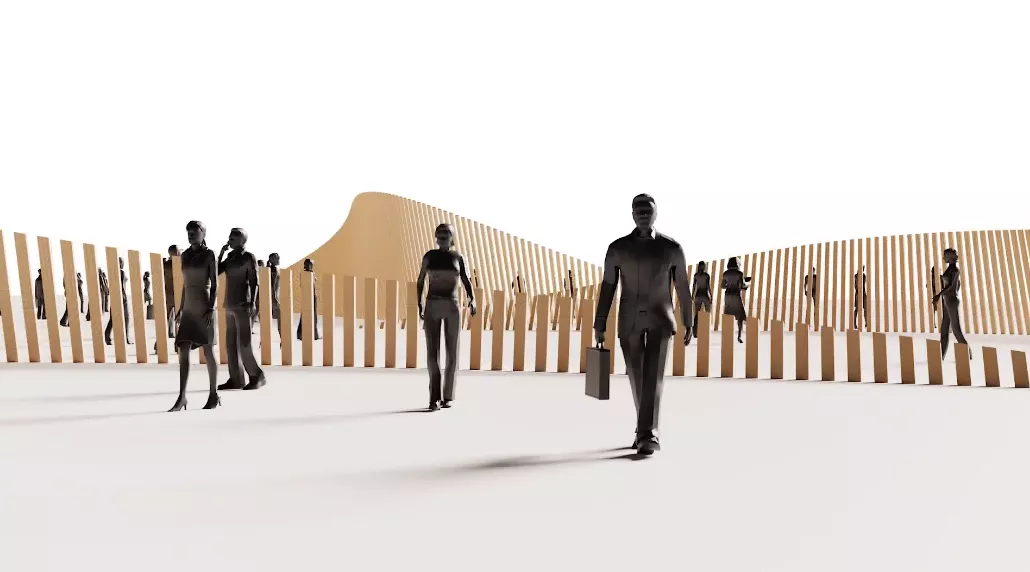

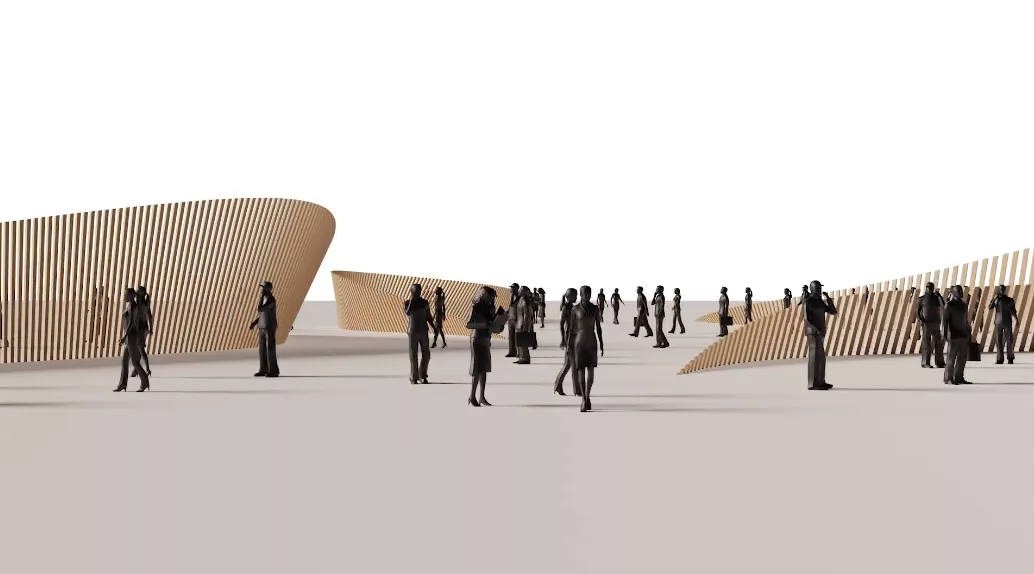

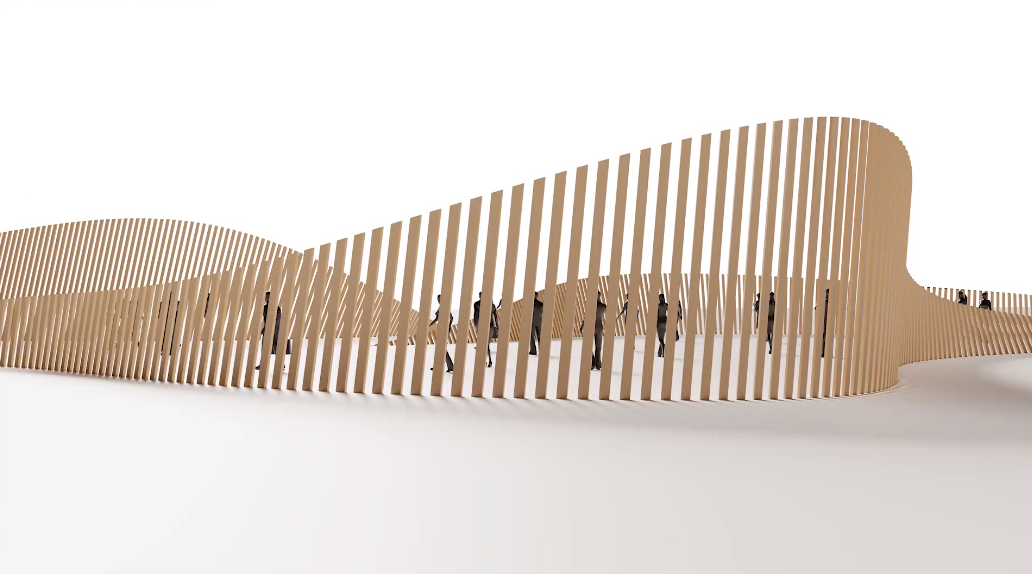

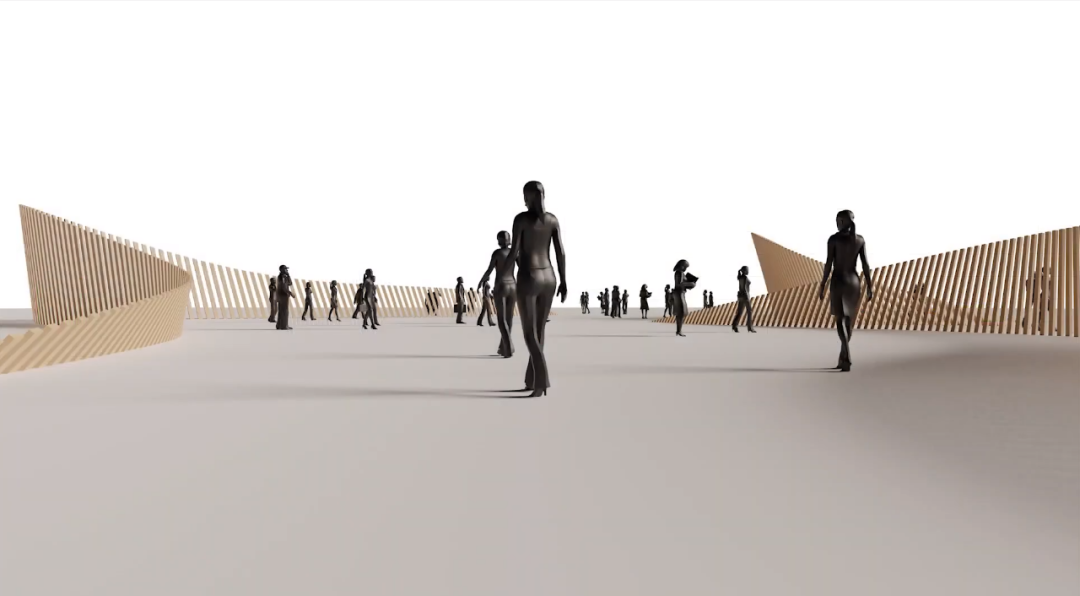

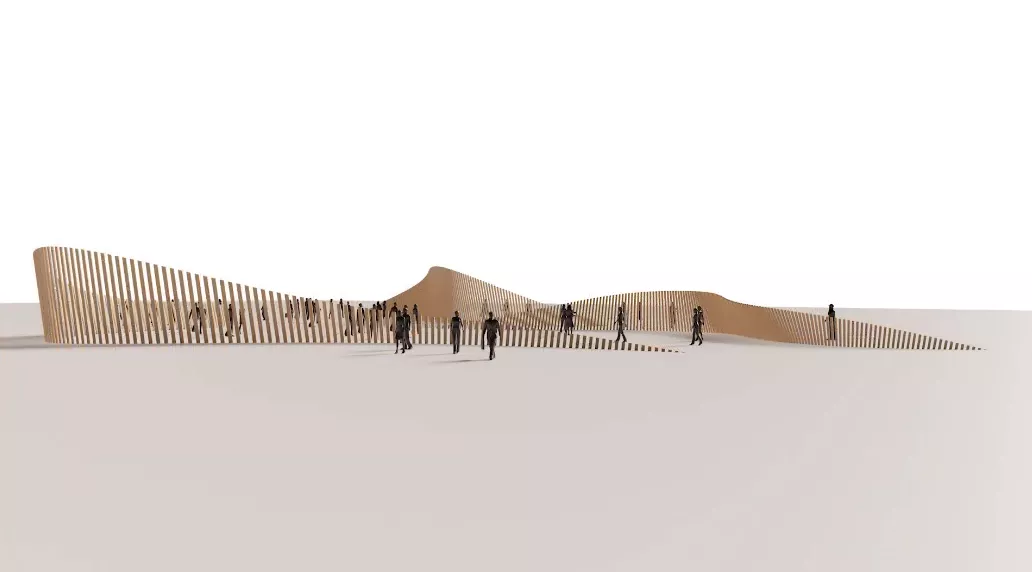

Grasshopper案例之参数化景观格栅墙
本文来自公众号“DOZ数字之眼”的蜻蜓

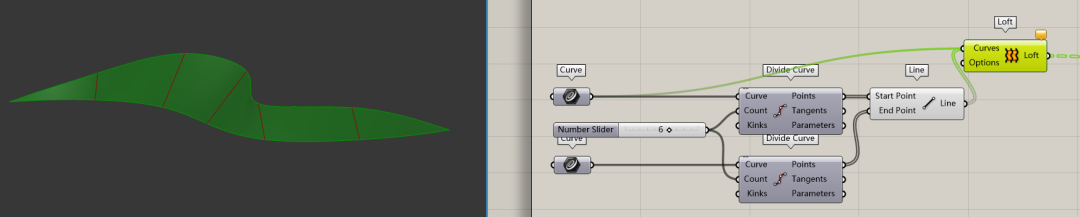

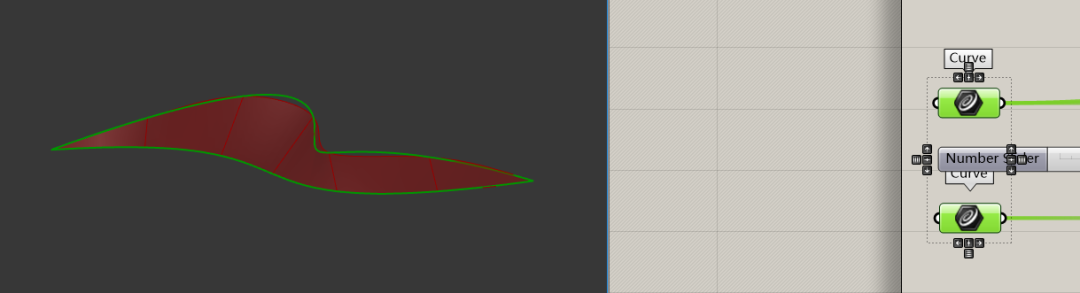

先在Rhino种创建好两根曲线，然后拾取进Grasshopper中。接着对曲线进行等分连线，Loft放样成面。

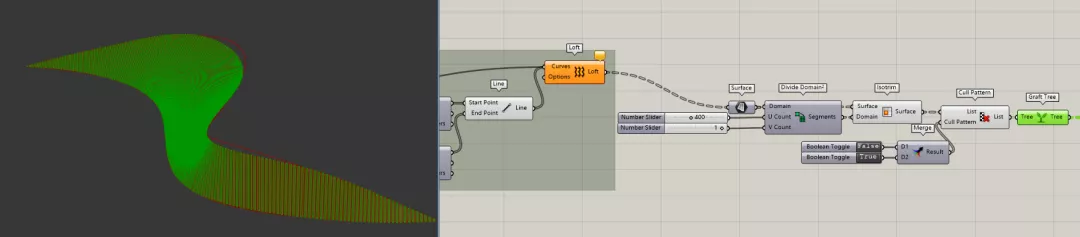

用DivideDomain?和Isotrim这两个固定搭配的好兄弟对Surface面进行UV划分切割，切割好了之后，咱们用CullPattern电池配合BooleanToggle隔一个删一个切割好的面，就得到了间隔的切割面。

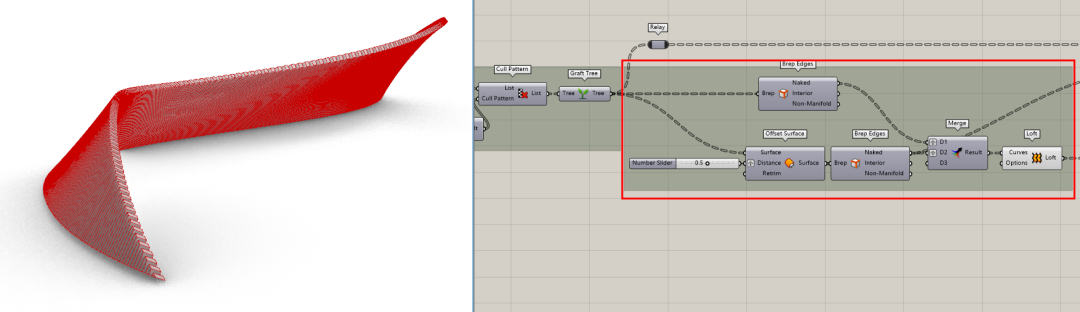

提取切割好的面的边框，然后将Surface面偏移出一个面，再次提取边框。两组边框进行放样成体。

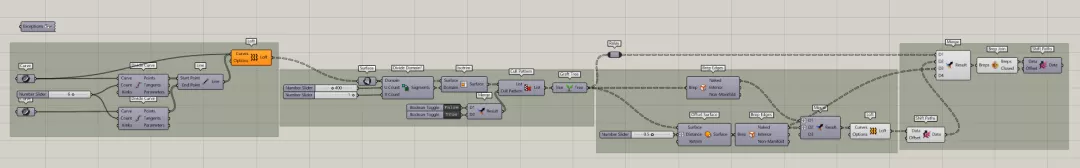

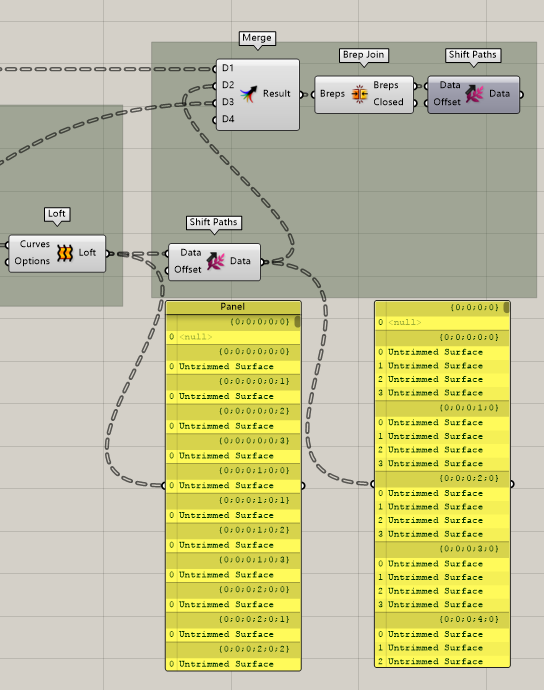

将得到的结果进行数据优化，然后组合成为一个整体。ShiftPaths这个运算器可以理解为Graft的反义运算器，输入-1就是砍掉一级路径，然后将砍掉的路径的所有数据放到上一级路径去。如果输入1就是和Graft运算器一样的效果，数据默认是-1，大家可以对比数据的前后变化来理解。
