Grasshopper案例之Wavy Shade Pavilion
本文来自公众号“DOZ数字之眼”的蜻蜓

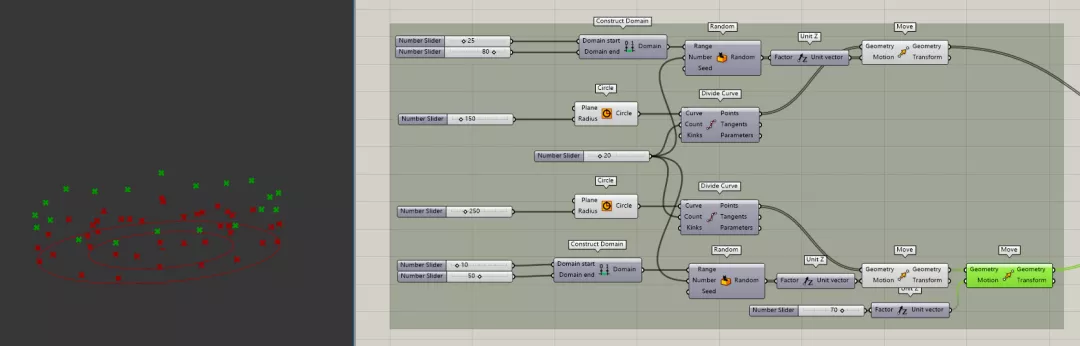

创建基础圆环，等分圆环获取点。然后用Range电池配合Move电池对点进行Z轴方向上的位移，获得不同Z轴坐标的点。

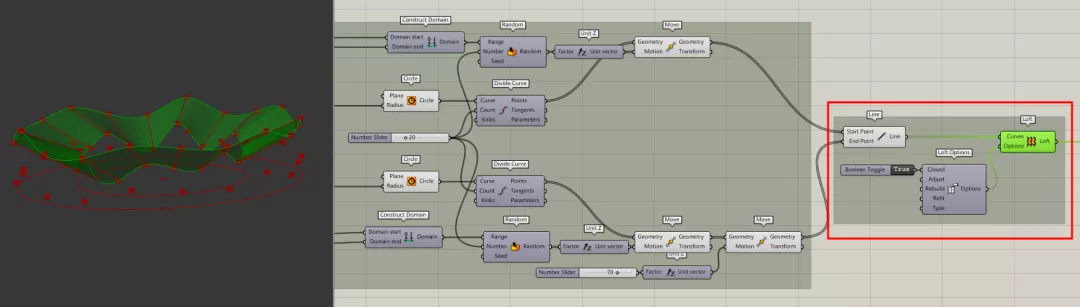

前面的步骤我们获取了两组不同Z轴坐标的点，然后我们对两组点进行连线，再用Loft进行放样，用LoftOptions电池对形体进行封闭放样。
用RebuildSurface电池对曲面进行重建优化，然后用OffsetSurface电池偏一个曲面出来。紧接着DivideSurface，然后用Interpolate获取结构线。图片

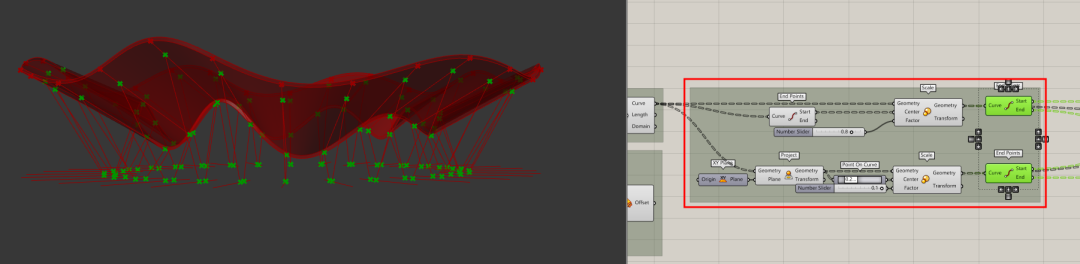

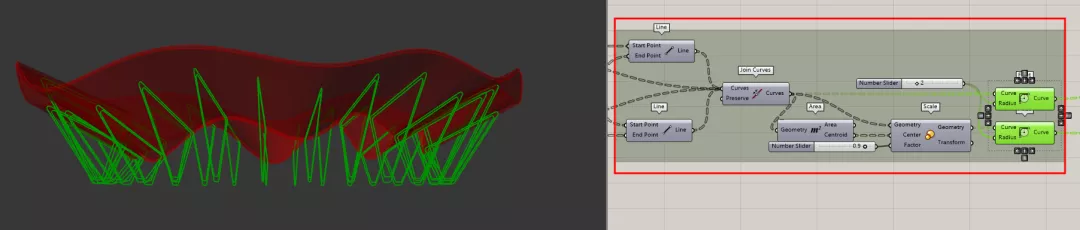

把上一步的结构线投影到地面获取水平线，然后对水平线进行缩放，提取首尾点。同样对上面的结构线进行缩放，获取首尾点，这是为了后面給点进行连线，创建结构柱。
把线合并成一个整体，然后缩放一个轮廓出来，再通过Fillet电池对内外轮廓进行倒角。

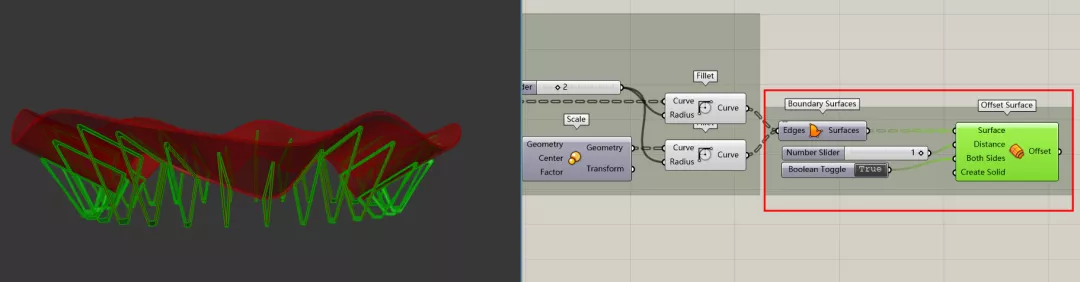

轮廓线成面然后通过OffsetSurface偏移出一厚度。
