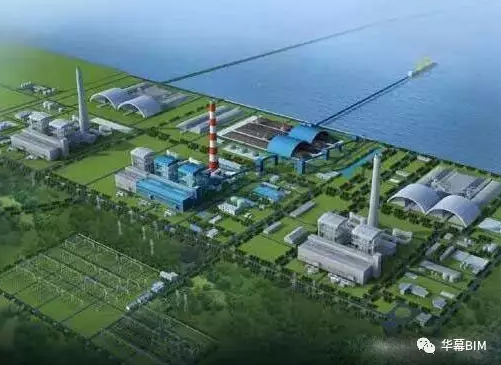

越南沿海3期2×622MW燃煤电站项目（以下简称沿海三期）位于越南胡志明市东南方的茶荣省沿海县的沿海电力中心，距离胡志明市约250公里，濒临南海。沿海三期机组为2×622MW亚临界海水直流循环燃煤机组，工程同步建设海水脱硫和脱硝装置，EPC合同金额13.4亿美元。

沿海三期是西南院公司迄今为止设计的海外最大装机容量全厂总承包项目，是越南国家沿海电力中心的重点项目，也是“21世纪海上丝绸 之路”沿线重要的能源建设项目。

BIM在电站设计、施工及运维中的典型应用

(1) Autodesk Civil 3D数字化地形技术

沿海三期中采用Autodesk Civil 3D数字化地形技术，将地形资料快速转化成数字化地形，为总图设计、绿建分析、环境设计、施工场地布置等提供基础数据。快速完成土石方计算，对厂区竖向调整更便捷直观，提高了总图专业设计效率和质量。

(2) BIM模型参数化设计

沿海三期采用Autodesk Revit完成了工程BIM参数化设计。调用Autodesk Revit标准化族库，完成结构、建筑、暖通等专业参数化建模，通过模型整合，实现土建专业可视化协同设计。

(3) 数字化精细配筋

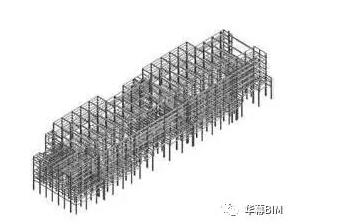

利用BIM技术沿海三期实现了混凝土结构三维可视化设计。通过关联参数化技术，对结构模型自动生成参数化的钢筋组和子钢筋，修改方便快捷。对三维钢筋进行智能编号，实现钢筋表与材料统计表的汇总输出。配筋设计效率提高10倍以上。

(4) 计算模型智能导入

通过自主开发的接口程序实现土建计算模型智能导入Autodesk Revit土建设计平台中，保证沿海三期BIM模型与土建计算模型的一致性。

(5) 整合多方模型

自主开发接口程序实现多种格式三维模型导入，完成汽机厂、锅炉厂等厂家三维模型的智能导入，实现工程多方模型整合和协同设计。

(6) BIM多专业协同

采用自主研发的设计协同管理平台完成机械布置模型、土建模型的整合，利用整合的模型实现工程可视化漫游审查以及碰撞检查等，能轻松发现问题并快速找到解决方案，实现各专业在同一空间可视化协同设计。

(7) 建筑节能分析

通过节能分析协助判定工程最优建筑方案，实现工程的绿色环保设计。

(8) 标准规范化出图

通过二次开发定制，定制了规范的结构、建筑、水结、暖通、总图等土建专业标准出图样式和模板。实现了沿海三期出图规范化和标准化。

(9) 全厂地下设施可视化，为地下设施施工提 供可视化指导

利用BIM技术，沿海三期实现道路、沟道、检 查井、排水管道、土建基础等地下设施数字化设计，为地下设施施工提供可视化指导，数字化移交给业主后，地下设施数字化模型继续为业主电厂后期运行、维护提供支持。

(10) 设计施工一体化

利用数字化的信息模型，通过电厂工程建设管理信息系统与P6工程项目进度管理软件的融合，实现对电厂基建期合同、工程概算、工程 投资、设备采购、工程施工、工程质量等信息进行全面管理的设计施工一体化。

(11) 虚拟现实与数字化仿真

采用虚拟现实技术，实现了数字化模型在施工、运维阶段安装、维修和安全培训等数字化仿真的应用，逼真地模拟现实环境，依靠真实 的环境模拟、形象的任务定制，为业主提供了一个高效可靠的数字化培训平台。

(12) 数字化移交

数字化移交是对以纸介质为信息传递和存储载体的传统方式的彻底抛弃，成为信息技术在电力工程发展史的一场革命。通过整合设计、采购、施工各阶段数字化资产，建立起面向工程全生命周期的数字化资产管理体系，实现了二三维模型导航、信息组织、信息搜索、知识管理等数字化资产的智能化管理。在工程“交 钥匙”时，除向业主移交“物理工厂”，还将交付一个“三维数字化工厂”。

小结

通过在沿海三期全面的应用数字化设计技术，实现了工程数字化技术全过程、多专业的全生命周期应用，并取得了以下效益。

? 灵活准确的材料统计实现准确备料，减少材料种类，降低工程成本。

? 缩短设计工期2个月。

? “设计零碰撞”避免现场重大返工，保证工程顺利实施。

? 数字化技术让工程设计更优化、精细化和标准化，为工程采购、施工及运营、维护提供强有力支撑。全生命周期数字化应用大幅提升了工程的信息化和运营水平。、
