BIM案例：嘉善县东部污水处理厂工程BIM技术全过程

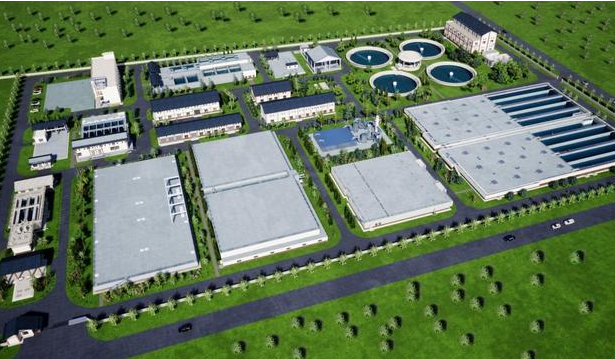

一、工程概况
嘉善县东部污水处理厂工程位于嘉善县魏塘街道里泽村，姚庄污水处理厂南侧，占地约130亩，主要建设规模为5万m/d(其中预处理按7万m/d考虑)污水厂并配套相关设施。
本工程设计阶段利用BIM技术进行分析优化，为设计人员提供参考数据，模拟展示设计成果。主要包括：通过建筑结构图纸深化，综合调整室内外机电设备、工艺管线；通过BIM算量软件统计工程量，准确把控人材机用量；通过设立VR体验馆，虚拟体验安全事故情况，提高工人安全防护意识；通过模拟施工方案帮助施工有序进行；定时去施工现场进行实地测量校对，不断完善模型,直至项目顺利落地。
二、工程荣誉
三、BIM技术应用
1.采用Revit建立模型，进行土建专业设计深化、各专业BIM协同、室内外管线及设备综合设计深化。提前排除各专业管线碰撞并优化管线走向，减少施工中各专业管线的协调管理工作，缩短施工工期。

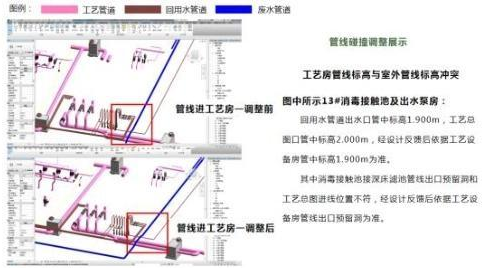

管线碰撞BIM调整展示图
2.基于BIM模型进行各专业图纸的“错、漏、碰、缺”检测，提供从BIM导出的问题报告，共发现图纸问题87处并顺利解决，有效指导施工。

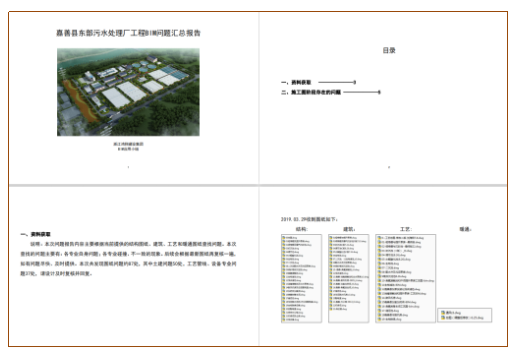

BIM查出的问题报告截图

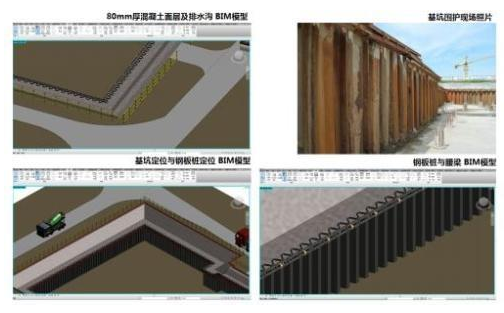

3.建立复杂节点模型
，并采用Navisworks进行基坑方案模拟，指导工程重点部位施工。
基坑围护Revit模型图
4.采用Revit软件进行施工场地策划布置,采用Navisworks软件进行施工进度模拟，将计划与实际工作情况对比，及时调整施工重点，保障工程进度。
施工现场布置Revit模型图
5.采用广联达BIM软件进行工程量统计，相较传统方法节省时间、提高效率，还能随意截取、快速出量，选出任意工艺房土建钢筋的工程量信息。

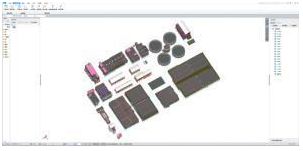

土建算量模型
6.在项目部设立VR安全体验馆，通过虚拟方式将安全培训的内容进行场景化体验。
VR体验现场照片
【来源：市建设局】
