BIM案例：BIM技术在甘肃省S104公路项目中的应用
一、项目简介
省道S104沈家坡至阿甘镇段起点位于兰州市七里河沈家坡村，终点位于兰州七里河区阿干镇河坝村，全长23.025km，8.375km采用二级公路技术标准，共设置桥梁28座，互通式立交一座，桥梁占路线总长的30.76%，项目位于兰州市区连接兰州南部的瓶颈区域，同时作为盘活兰州南部旅游发展的门户通道。长期滞后的交通条件严重制约区域经济发展，公路基础设施建设待升级。
二、BIM工作流程

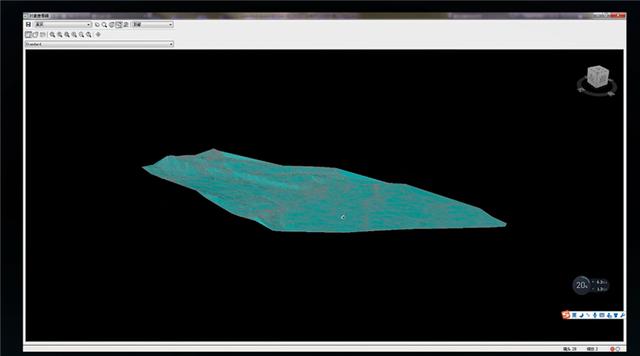

1.基础数据处理及地形模型创建
基于map3D平台，通过自定义独立坐标系将各种不同数据源进行整合，快速建立地形模型。

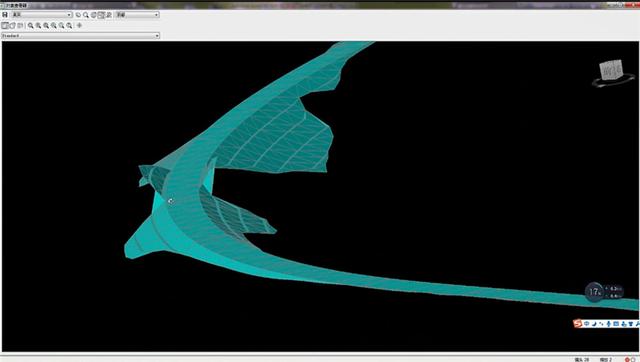

2.道路模型创建
采用自主研发路线插件，将路线数据一键导入civil3D中，同时对横断面进行参赛化设计，快速创建三维道路模型

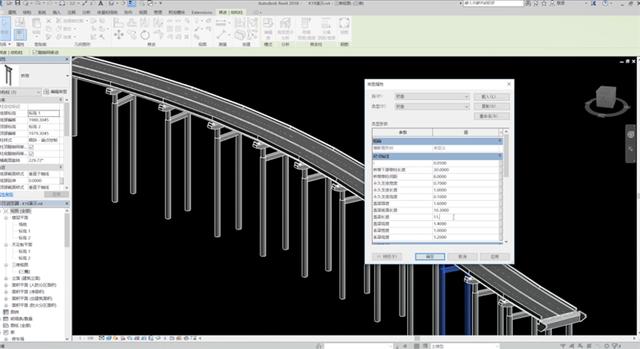

3.桥梁模型创建
采用dynamo可视化编程技术，实现常规桥梁的批量化生产，对门型墩、独柱墩等复杂结构进行高效建模，创建附属工程构件族库，实现同类模型参数化快速建模和特殊模型的精细化设计。

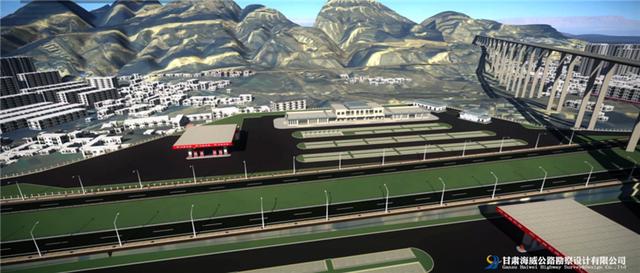

4.各专业整合
将各专业模型整合在AIW中，进一步优化模型细节，最终形成符合设计标准的三维环境。

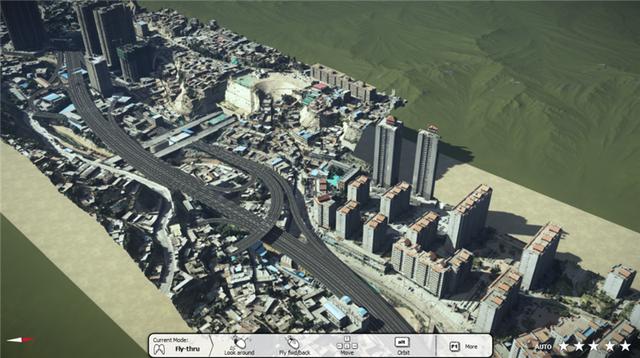

5.创新应用
本项目走廊带狭窄，穿越数个敏感控制区，且与已建南绕城高速，国道309线，宝兰客运专线多次交叉，BIM模型可以直观反映现场情况，为线路比选提供可靠依据，实现快速选线。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
