BIM图元是什么？分为哪些类型？
Revit 在项目中使用 3 种类型的图元：模型图元、基准图元和视图专有图元。Revit 中的图元也称为族，族包含图元的几何定义和图元所使用的参数，图元的每个实例都由族定义和控制。
模型图元表示建筑的实际三维几何图形。它们显示在模型的相关视图中。例如：
墙、窗、门和屋顶
结构墙、楼板、坡道
水槽、锅炉、风管、喷水装置和配电盘
基准图元可帮助定义项目上下文。例如，轴网、标高和参照平面都是基准图元。
视图专有图元只显示在放置这些图元的视图中。它们可帮助对模型进行描述或归档。例如，尺寸标注是视图专有图元。

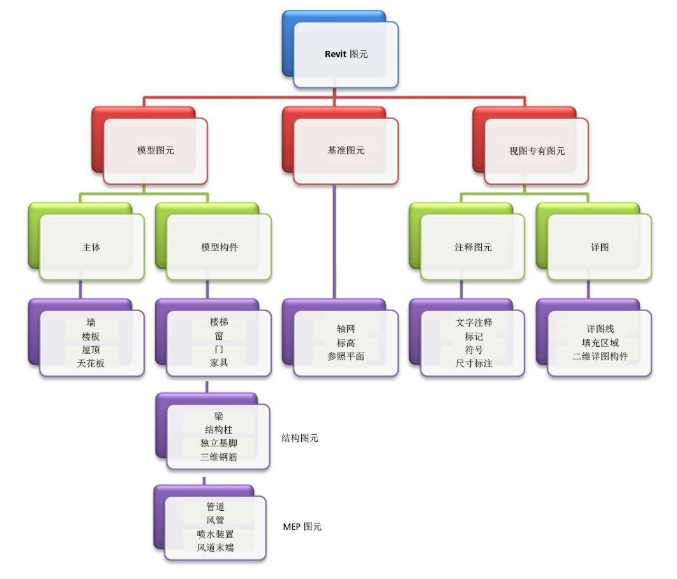

Revit 的图元
模型图元有 2 种类型：
主体（或主体图元）通常在构造场地在位构建。例如：
墙和天花板
结构墙和屋顶
模型构件是建筑模型中其他所有类型的图元。例如：
窗、门和橱柜
梁、支撑和结构柱
水槽、锅炉、风管、喷水装置和配电盘
视图专有图元有 2 种类型：
注释图元是对模型进行归档并在图纸上保持比例的二维构件。例如，尺寸标注、标记和注释记号都是注释图元。
详图是在特定视图中提供有关建筑模型详细信息的二维项。例如，详图线、填充区域和二维详图构件。
这些实现内容为设计者提供了设计灵活性。Revit 图元设计为可以由用户直接创建和修改，无需进行编程。在 Revit 中，在绘图时可以定义新的参数化图元。
在 Revit 中，图元通常根据其在建筑中的上下文来确定自己的行为。上下文是由构件的绘制方式，以及这个构件与其他构件之间建立的约束关系确定的。通常，要建立这些关系，无需执行任何操作；我们执行的设计操作和绘制方式已隐含了这些关系。在其他情况下，可以显式控制这些关系，例如通过锁定尺寸标注或对齐两面墙。
