CAD堆叠是什么?如何使用CAD中的堆叠功能?

发布:中文网小编3号 浏览:6588人 分享
发布于:2020-12-19 14:56

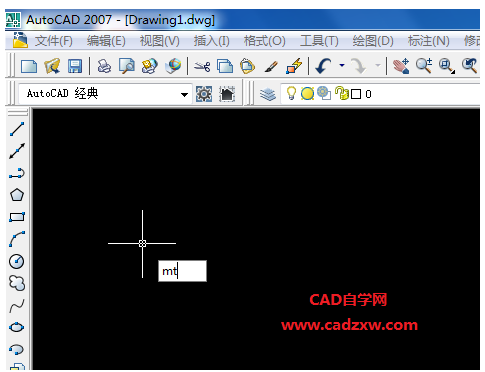

    1、打开CAD,输入“mt”快捷键。

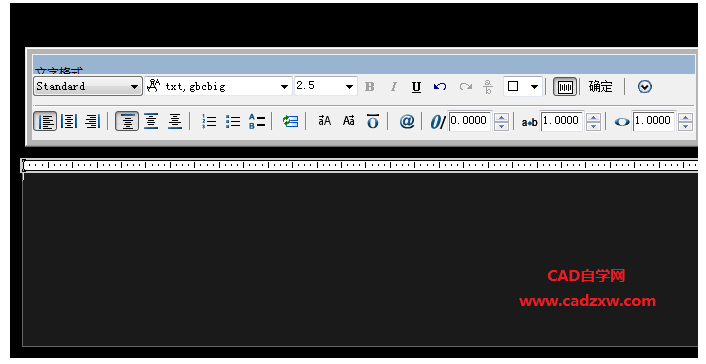

    2、出现文本对话框。


    3、输入要堆叠的文字,并用下面一个符号作为分隔符例如:+1^-1。

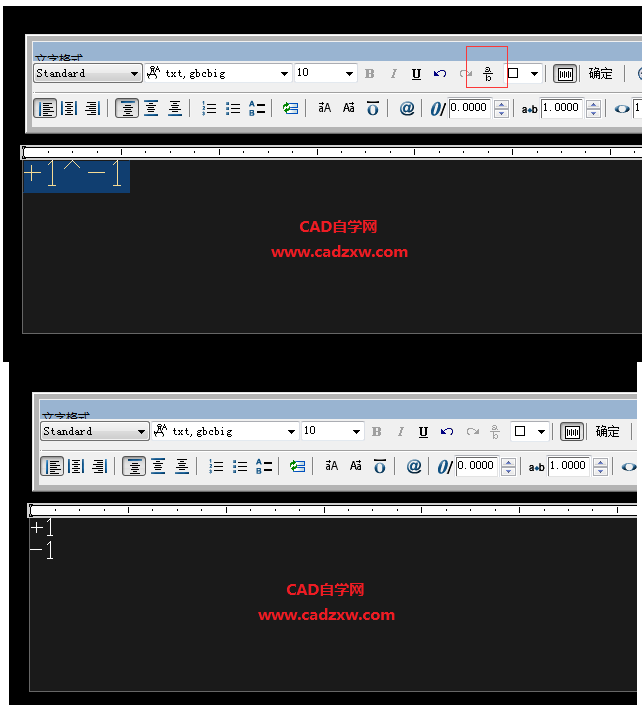

    插入符(^):这个是公差堆叠,没有直线分隔。

    选中要堆叠的文字,然后在工具栏中单击“堆叠”按钮(a/b)。

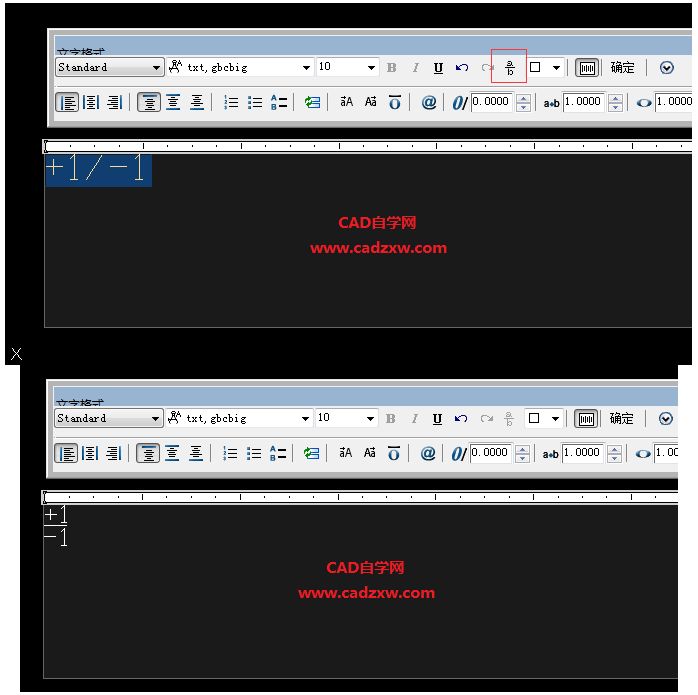

    斜杠(/):这个是垂直地堆叠文字,出现的效果是水平线分隔。

    选中要堆叠的文字,然后在工具栏中单击“堆叠”按钮(a/b)。

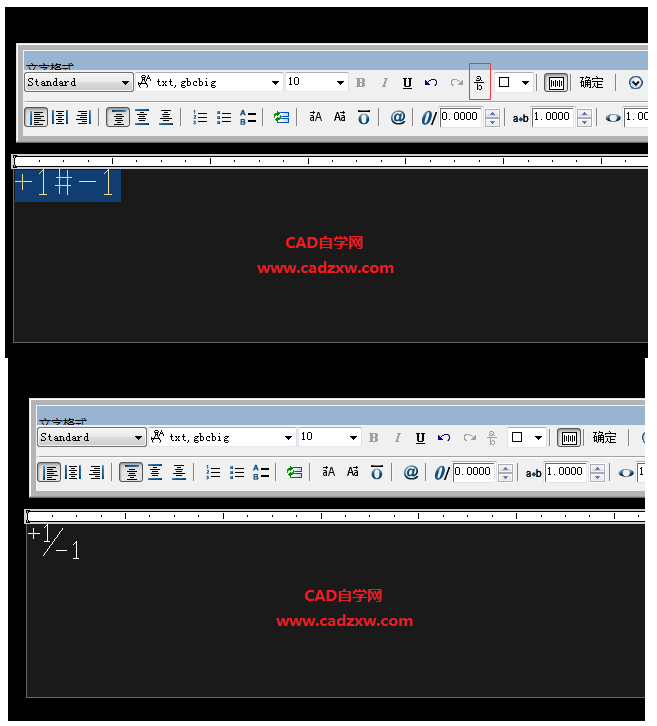

    磅符号(#):这个是对角地堆叠文字,出现的效果是对角线分隔。

    选中要堆叠的文字,然后在工具栏中单击“堆叠”按钮(a/b)。
