Revit中模型文字与文字参数的综合运用。

1、新建公制常规模型,为族1,在前立面放置模型文字,将模型文字对齐到中心(左/右)参照平面,下方对齐到参照标高,选择下方的参照平面改为弱参照。

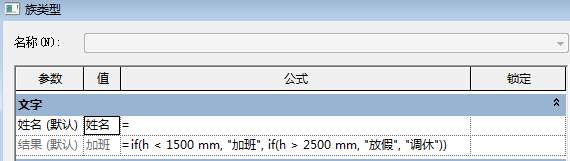

2、新建公制常规模型,为族2,将族1载入,放置模型文字,创建类似实例再次放置一个,添加参数,参数类型为“文字”,如图所示。

Revit中模型文字与文字参数的综合运用,Revit,BIM软件

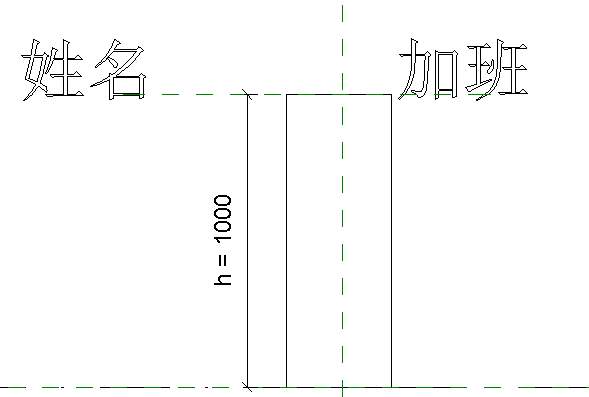

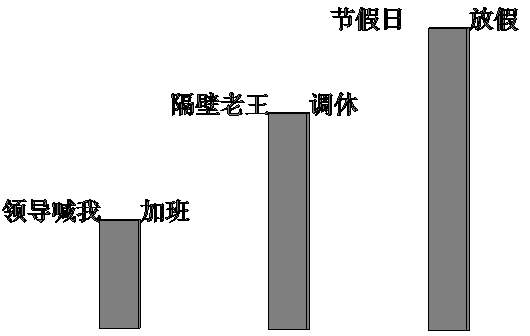

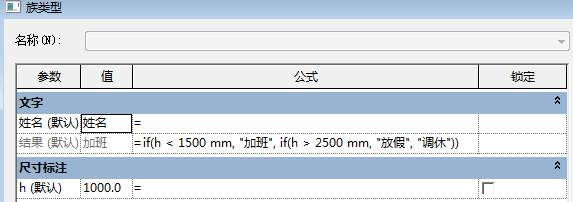

3、在楼层平面创建矩形拉伸,在前立面创建参照平面,添加参数h,并与“结果”关联,如图所示。

Revit中模型文字与文字参数的综合运用,Revit,BIM软件

Revit中模型文字与文字参数的综合运用,Revit,BIM软件

Revit中模型文字与文字参数的综合运用,Revit,BIM软件
