Revit体量是做什么?关于Revit制作体量形体的综合运用

发布:中文网小编2号 浏览:1933人 分享
发布于:2020-12-04 10:05

Revit中制作体量形体的综合运用。

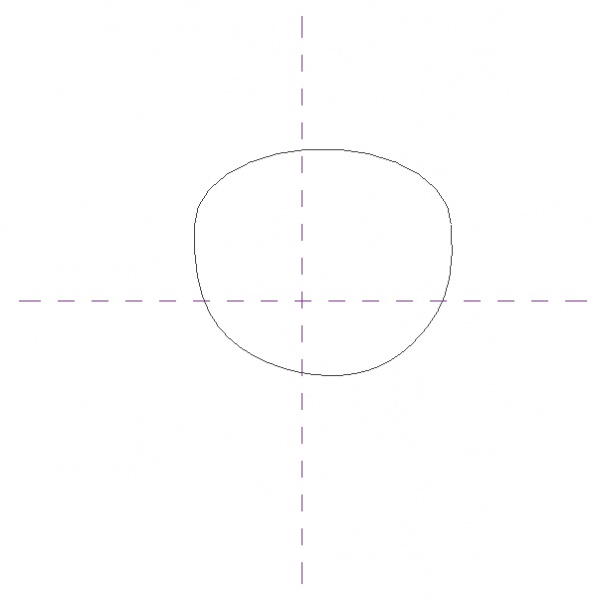

1.新建公制体量,使用直线工具,绘制形体的轮廓,使用直线中的半椭圆与样条曲线,绘制成如图所示的形状。

Revit中制作体量形体的综合运用,Revit,BIM软件

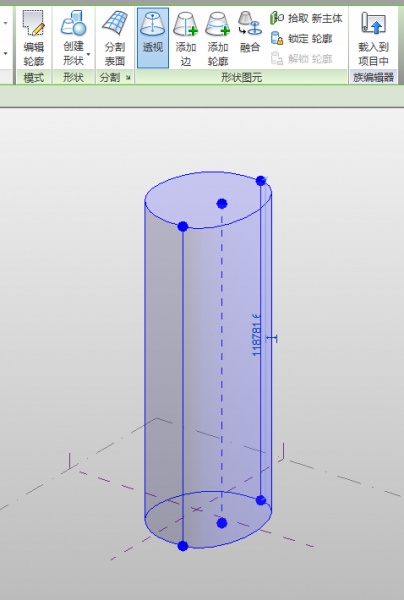

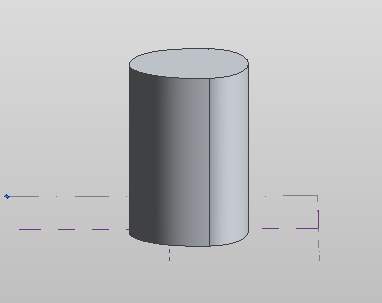

2.将这个轮廓创建实心形状如图,设置一定的高度,再将这个形状图元设置为透视,如图所示。

Revit中制作体量形体的综合运用,Revit,BIM软件

Revit中制作体量形体的综合运用,Revit,BIM软件

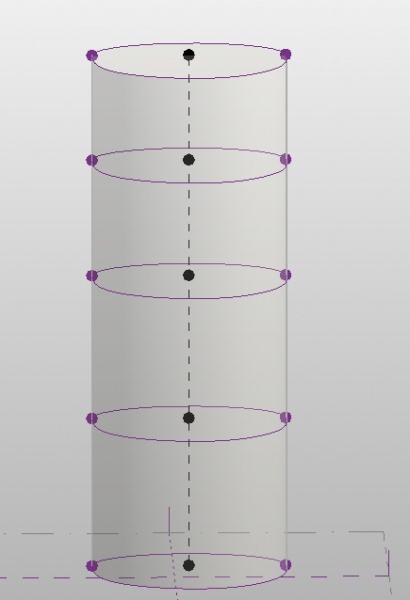

3.当这个图设置为透视后,再点击添加轮廓的按钮,给这个形状添加若干个轮廓。

Revit中制作体量形体的综合运用,Revit,BIM软件

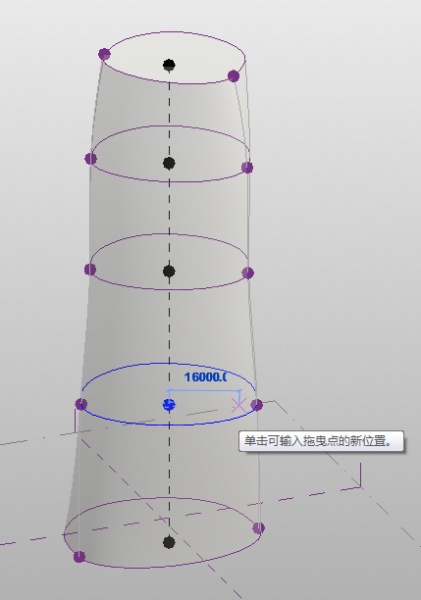

4.选中中心的黑点与右边的紫色的点,使用缩放与旋转工具,缩放到相应的距离和旋转的角度,每一层都要缩放注意层层递近,旋转的角度随着这个形状的扭曲而设定,没有特定的角度。

Revit中制作体量形体的综合运用,Revit,BIM软件

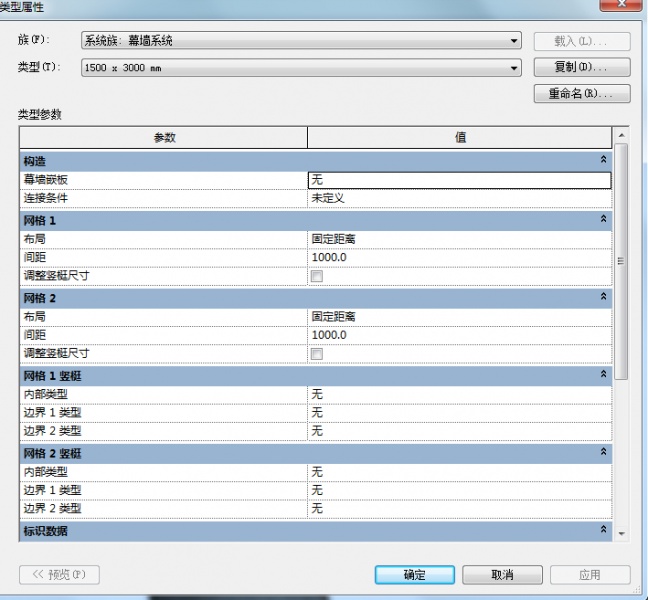

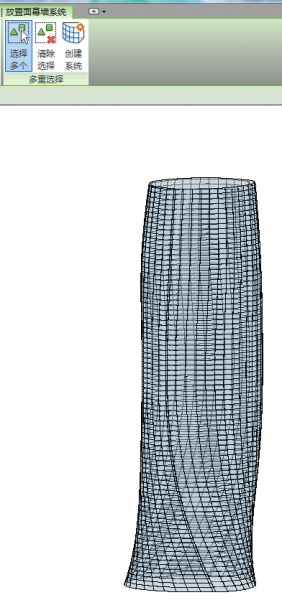

5.当形状完成之后,再导入到项目中,给形状添加幕墙系统。我们可以任意的设定幕墙网格的间距与布局。

Revit中制作体量形体的综合运用,Revit,BIM软件

Revit中制作体量形体的综合运用,Revit,BIM软件


BIM技术是未来的趋势,学习、了解掌握更多BIM前言技术是大势所趋,欢迎更多BIMer加入BIM中文网大家庭(http://www.wanbim.com),一起共同探讨学习BIM技术,了解BIM应用!
