地下室bim设计怎么做？盈江医院地下室的BIM设计案例
问：地下室检查净高分几步？
在地下室项目中，净高检查是一项非常重要的工作，手动检查十分的繁琐，工作效率极低，下面介绍一个Revit自带的功能来快速的完成这项工作。
第一步

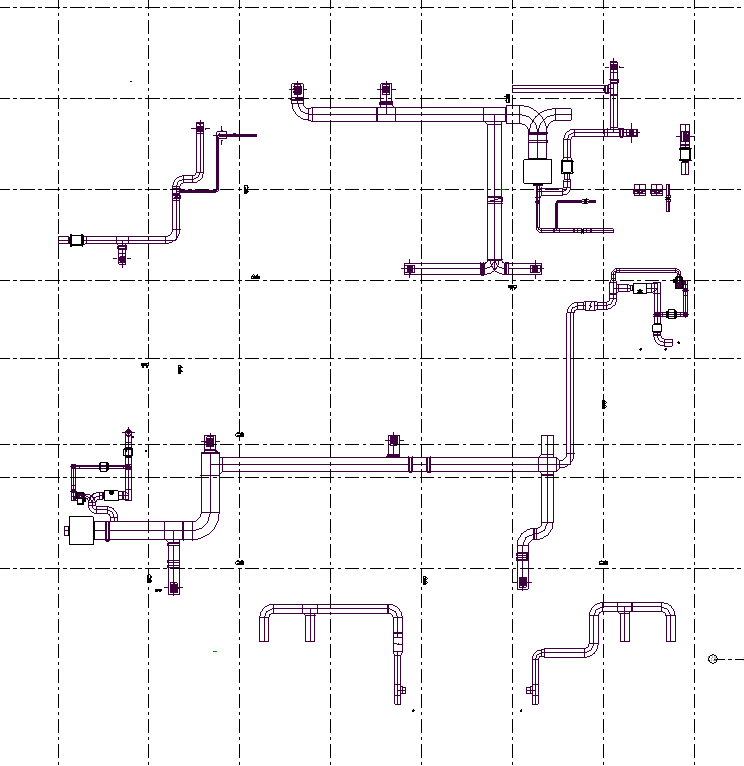

复制出一个平面，用来进行净高检查。下图即为一个普通风管平面图，主要分为两个系统。
第二步

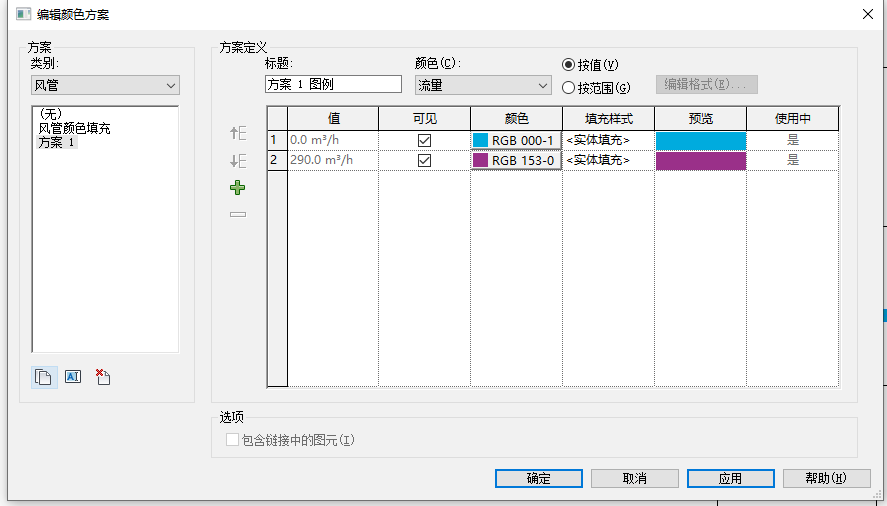

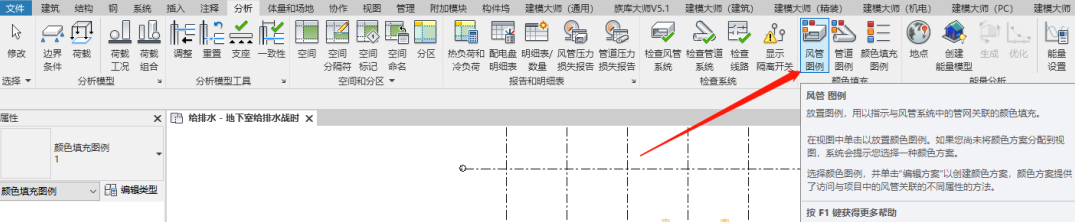

单击“分析”选项卡中的“风管图例”命令，新建一个风管图例方案。
第三步

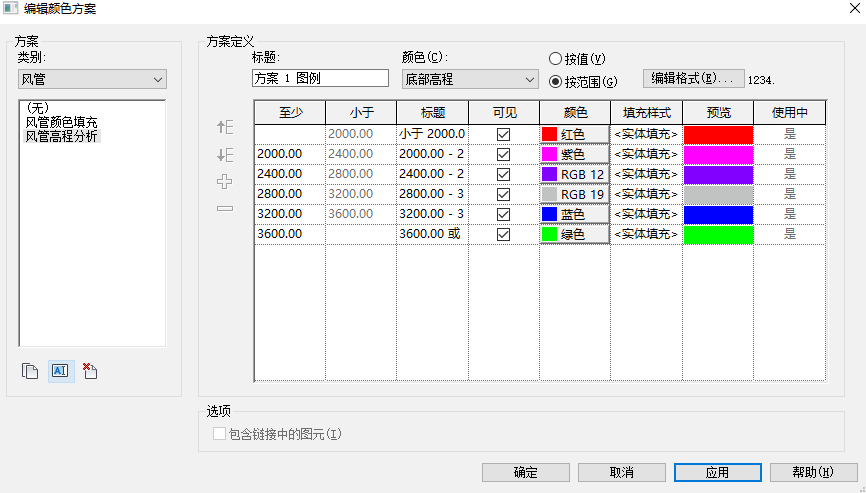

点击右上角编辑方案，然后复制一个方案，按照下图进行设置，图示数值可自行更改，此处仅做实例。
第四步

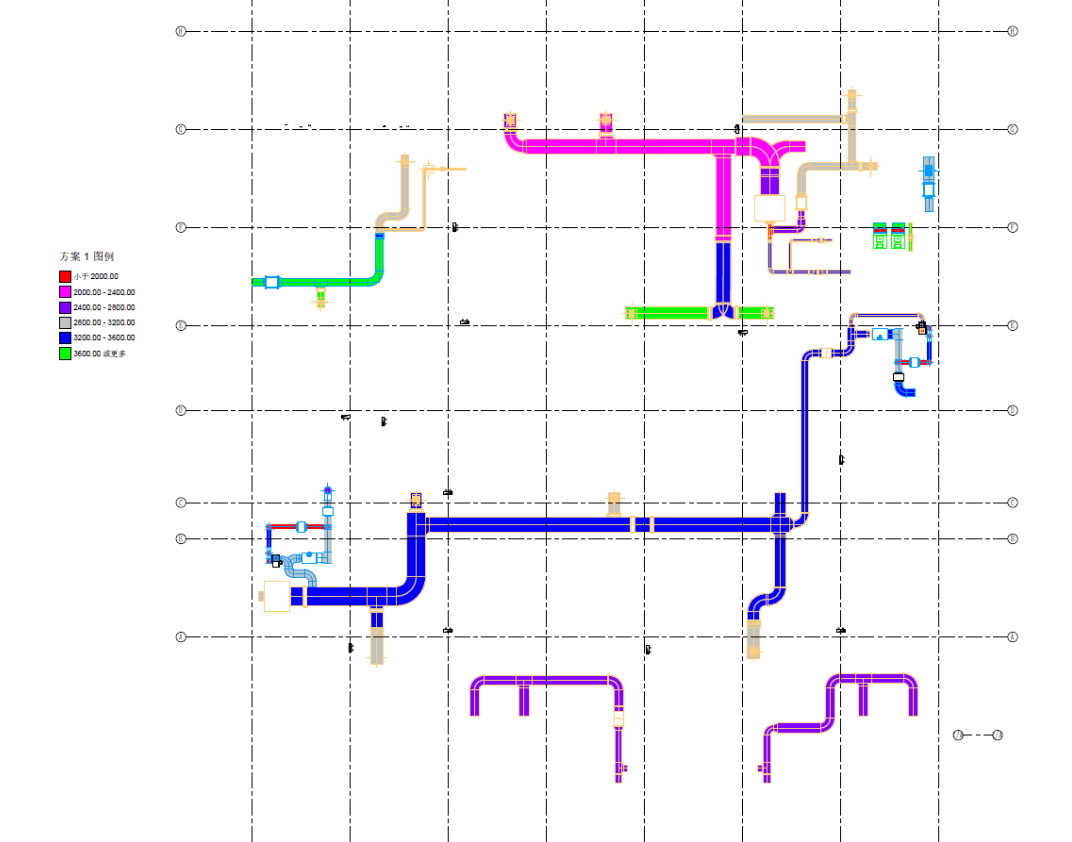

上述步骤进行完，就到了查看成果的时候了。可以看到由于颜色变化，净高可以很快的统计出来，另外水管也可以做类似净高检查，有个小提示如果水管检查显示的颜色不够明显，还可以更改“荧光笔填充宽度”，使其更清晰。
地下室项目是BIM工作中颇为重要的一类，地下室的管线较地上复杂，净空高度有相应要求，应用BIM技术，合理排布管线、控制净高，已成为一种趋势。
