BIM别墅怎么画？BIM案例：木结构别墅项目BIM技术应用
应用一：图纸处理

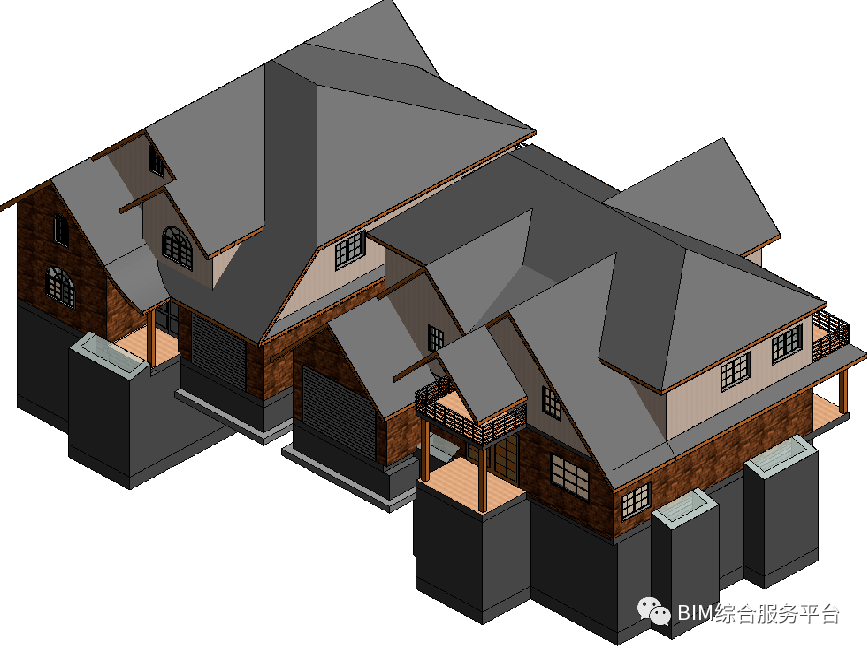

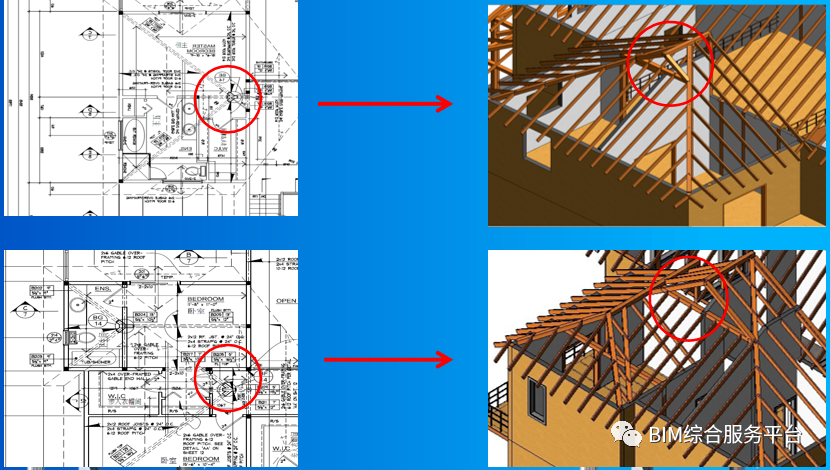

利用BIM进行三维建模，模型建成后打印图纸，现场施工人员两幅图纸结合使用，加快施工进度三维模型可进行各个位置剖面出图，弥补图纸缺陷。

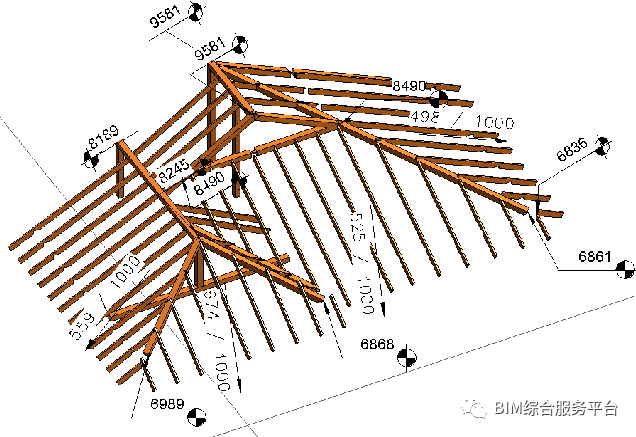

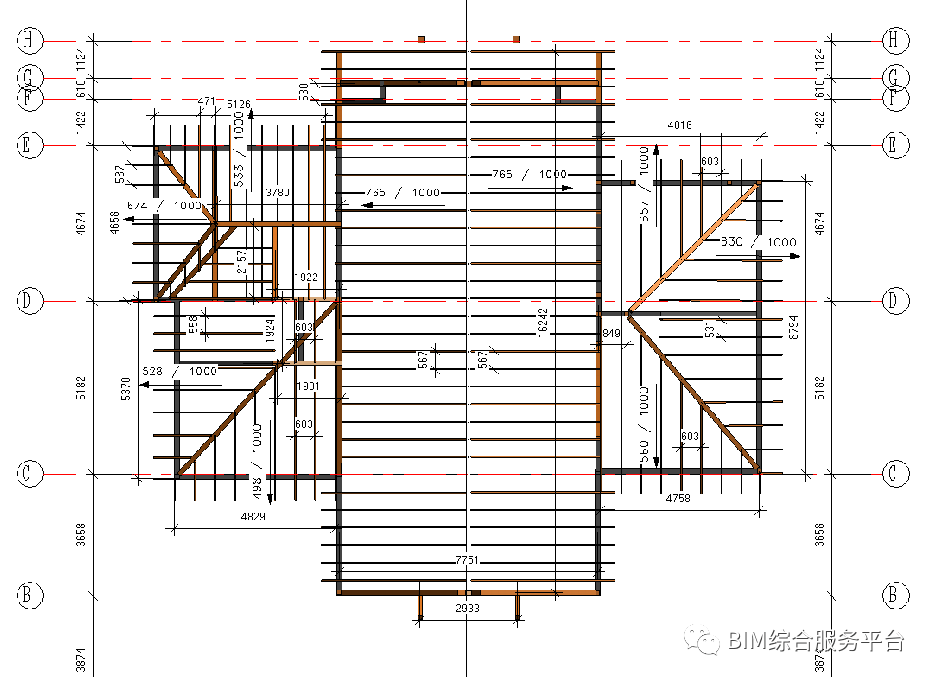

应用二：坡屋面应用

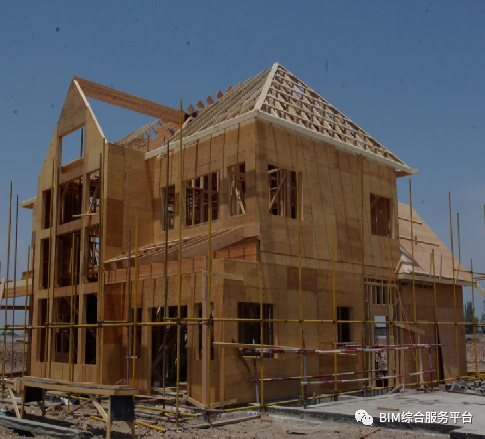

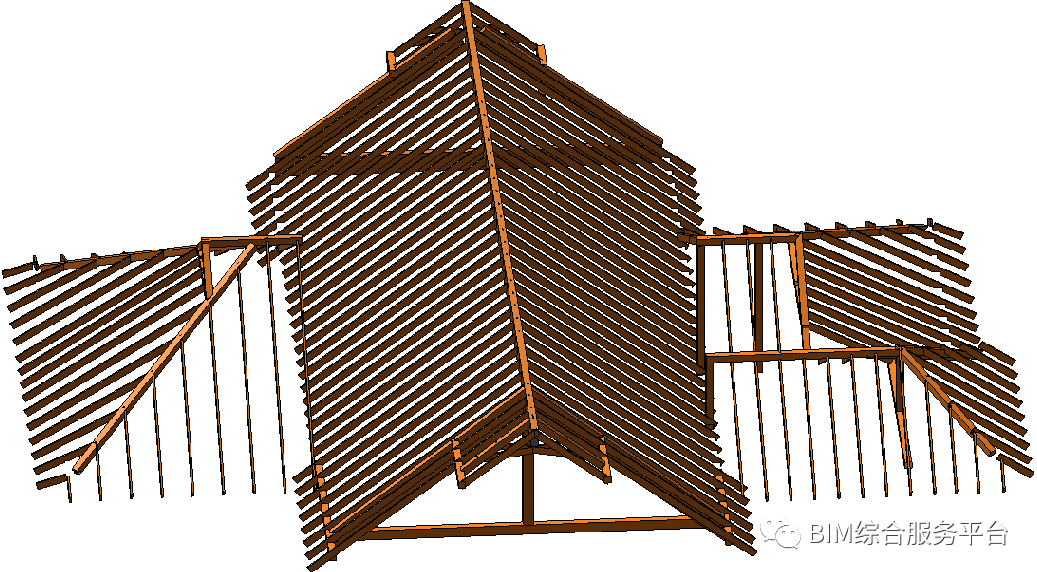

木结构坡屋面连接，二维图纸交错复杂，如果看图不仔细，很可能错误施工，BIM三维模型清晰直观，避免了此类错误的出现。对施工有绝对的指导意义。

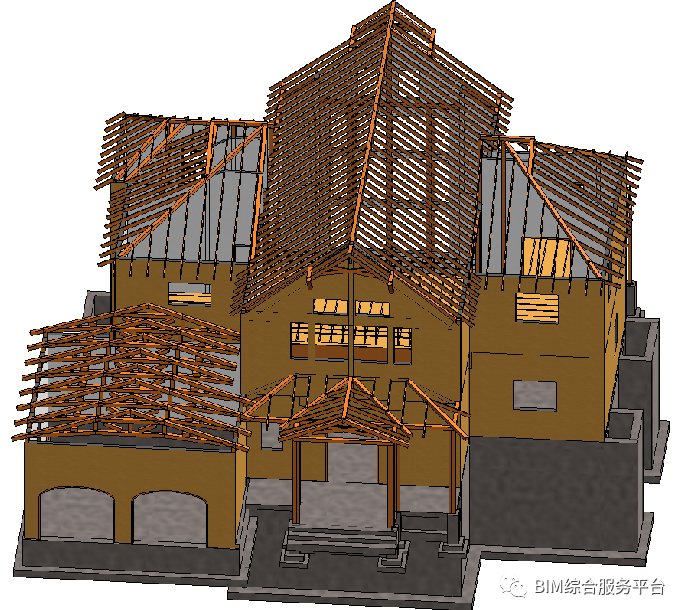

坡屋面进行三维建模，将坡屋面成活效果展示给分包单位，平面图纸结合三维图纸将技术交底执行完善。将施工现场工人及班组长召集到会议室进行三维交底。

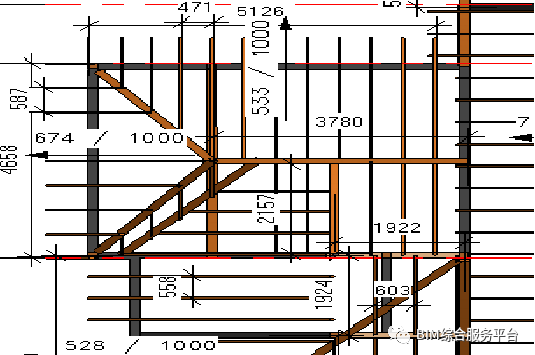

在定位施工过程中的应用。在三维模型中进行标高坡度定位，二维图纸中进行位置定位。给人以清晰直观的空间定位、方便施工。
应用三：构件连接

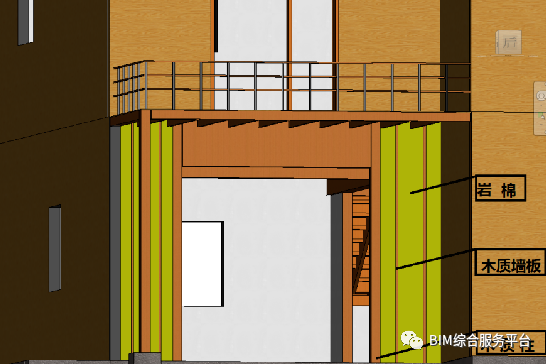

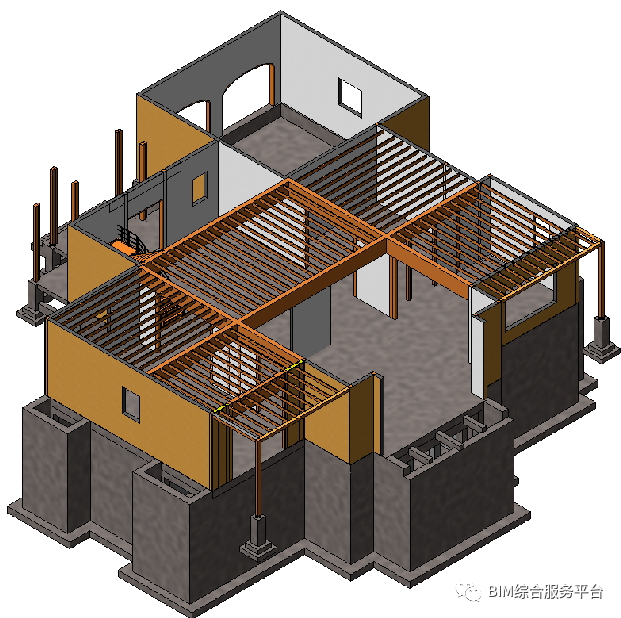

木结构构件组成不同于混凝土结构。例如墙体由木质墙板、木质柱、内塞岩棉组成。BIM建模可以直观的展示组成关系，使施工人员更加清晰明白成活效果。

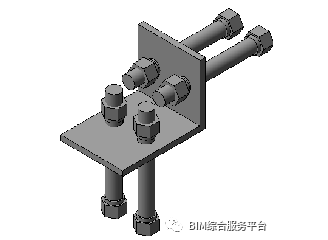

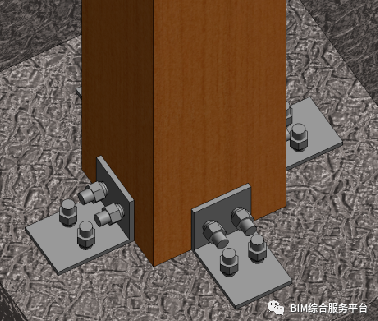

木结构与混凝土基础连接件自行设计加工，利用BIM建立模型，一次性解决设计、施工问题，节约交底时间，使连接件的制作、安装方便快捷。
应用四：工程量统计

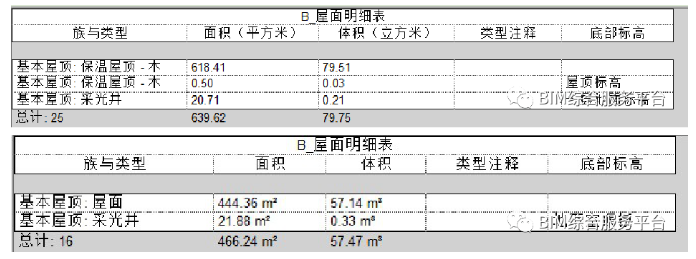

坡屋面在结算中为难点，结算过程中在各类价格确认的前提下我方向甲方上报屋面工程量为1186.54㎡，甲方计算工程量为953.60㎡。两者相差较大，双方僵持无法确认最终工程量。最终使用BIM技术进行三维建模计算工程量为1105.98㎡。因三维模型较直观很快说服了双方，最终确认工程量1118.47㎡。为项目利益最大化做出了贡献。

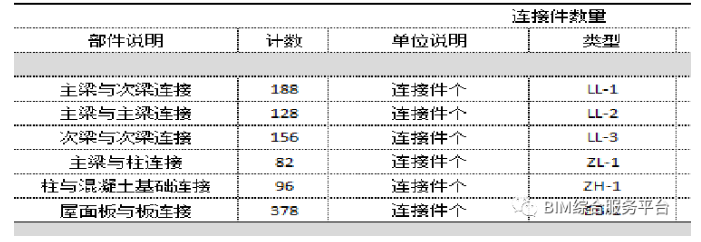

木结构多为搭接连接，使用铁质连接件较多。广联达软件无法进行计算，只能依靠劳务技术负责人经验提量，针对此部分材料处于失控状态。利用Revit三维建模可进行连接件的数量统计。做到精准控制材料用量、从源头上减少浪费。
效果：履约能力

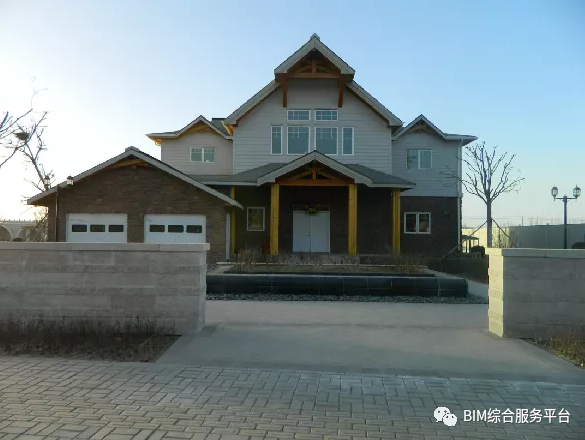

增强履约能力：因木别墅题材新颖，甲方将之作为营销亮点。作为施工方提供了亮眼的宣传材料。
木结构BIM技术应用体会
（1）连接方式不同于钢筋混凝土结构，木结构连接多为搭接，在建模中要特别注意连接处搭接方式及标高。
（2）木结构形式灵活，多个木板拼合在一起即为一个柱或梁。BIM建模需进行多层组合才可精准统计材料用量。
（3）木结构墙由木质柱、木质板按一定间距排布，楼板由木质格栅与木质板组成，BIM建模要注重排列间距、顺序以及不同部位的加密和不同规格材料的使用。
（4）木结构屋面复杂多变，由椽、梁、桁架、屋面板等组成，几个相邻屋面之间如何连接需特别注意。
一、BIM策划
通过木别墅BIM技术的应用，我们对项目后续施工的住宅楼，从BIM模型的创建，到工程量的计算，最后运用到项目的实际管控中，都进行了详细的策划。在策划中，我们将建筑模型和结构模型在同一个中心文件中建模，将水暖、电气、通风在同一个中心文件中建模，避免不同专业之间的冲突。
二、施工现场布置
通过BIM技术，可以把施工现场平面规划做成三维的，可以精确模拟不同阶段的现场变化情况，对施工现场管理起指导作用。协助施工组织设计：协助安排进度计划，施工现场布置。
三、以BIM沟通为纽带
项目参与方众多（建设单位、设计单位、咨询单位、总包单位、分包单位等），建筑信息量大，深化设计图纸多，信息的有效传递比较困难。通过BIM平台进行信息传递与沟通可以有效的将建筑信息传递给每一个单位，甚至每一位员工，使工作效率大幅增加（此项需要多方配合使用BIM技术）。以BIM模型为纽带，减少因信息传递带来的信息丢失。
四、甲方后期运维
将每一个构配件信息录入建筑三维模型，电子化、结构化，快速搜索和分析，避免资质工程资料遗失。交工后有利于甲方运维，可快速动态记录运维历史资料，也可快速查询运维历史记录。
