文章来源：广筑BIM咨询

    对于包含多个单体的建筑群体项目,为了保障项目进度，各单体一般会单独建模，最后进行项目整合。到了项目整合的环节，如何将链接至同一场地的多栋单体进行快速、准确的定位就会成为一个问题。

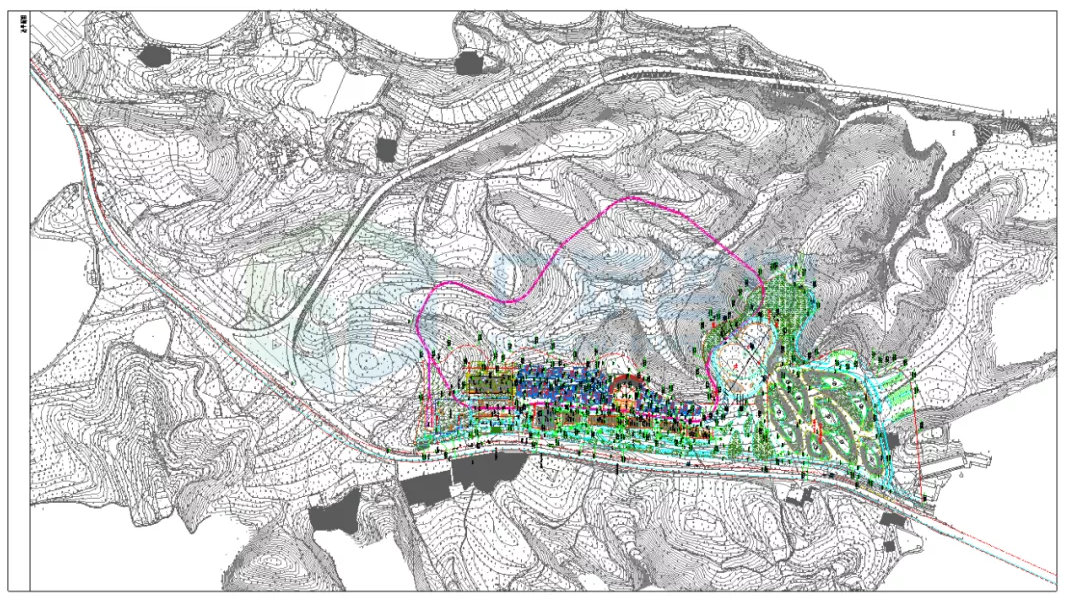

    如图所示是某大型文旅项目的总平图，其中包括A、B、C、D四个单体（单体名称以字母代替）。

    某大型文旅项目的总平图

    效果图

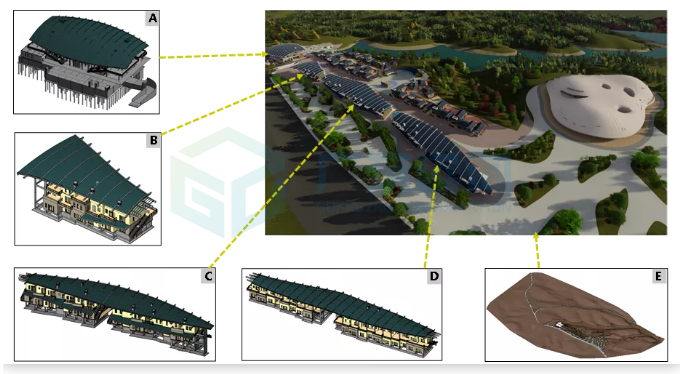

    各单体整合后的BIM模型

    下面我们用一个简单的案例演示一下多栋单体如何快速、准确定位。

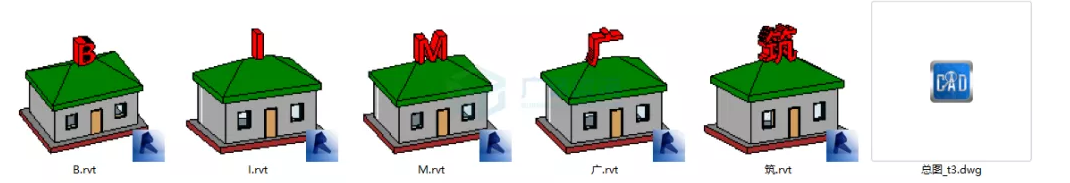

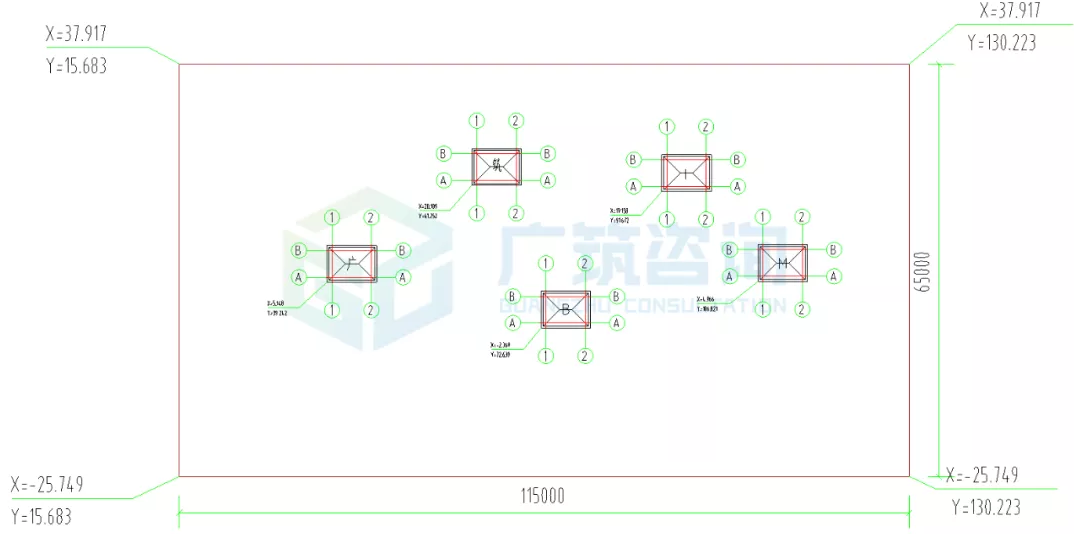

    如下图所示，总平图中分别有“广”“筑”“B”“I”“M”五个单体建筑物。我们创建了五个单体的Revit模型和一个场地模型，我们需要把每个单体链接到场地模型的对应位置，并且世界坐标要与总图（DWG）的坐标一一对应。

    一、新建一个项目

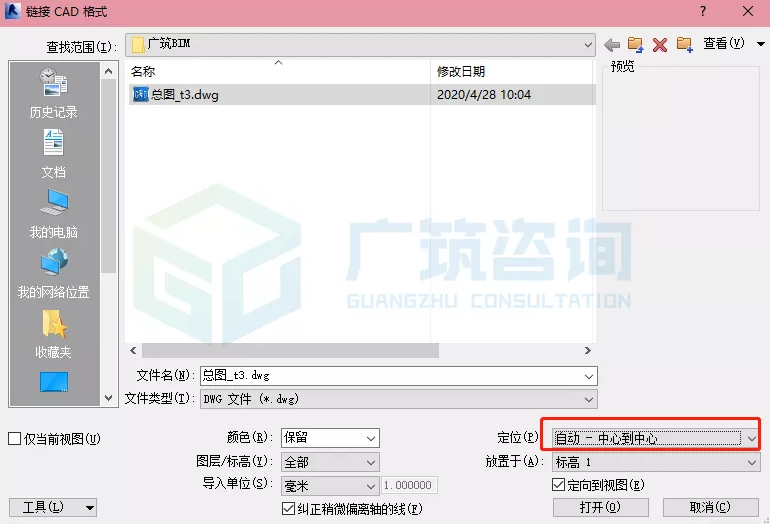

    链接总图（DWG）创建场地模型，取总图的一个角作为项目基点。

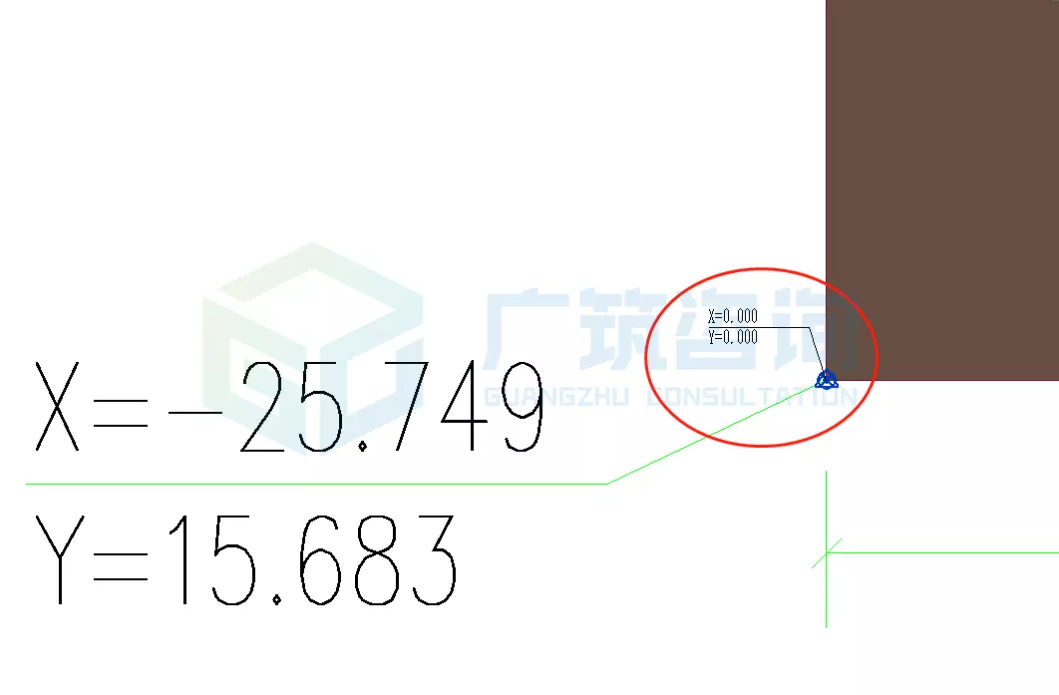

    目前项目基点坐标默认为（X=0.000;Y=0.000）,并且项目基点和测量点重合在同一位置。

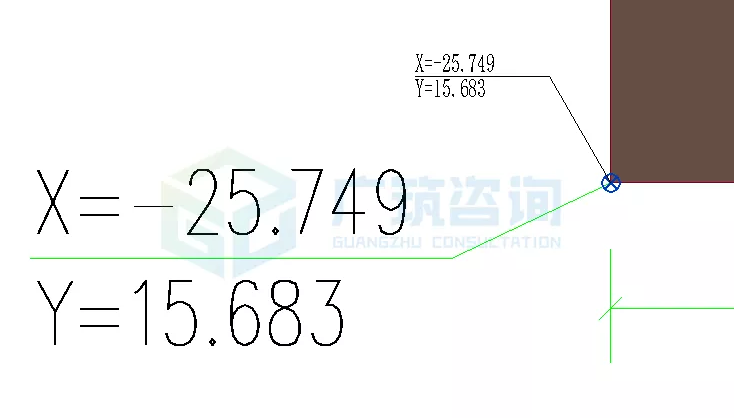

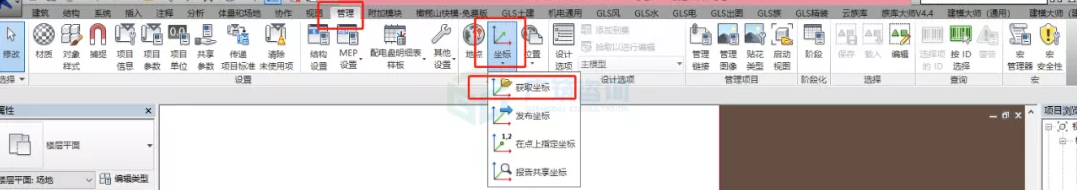

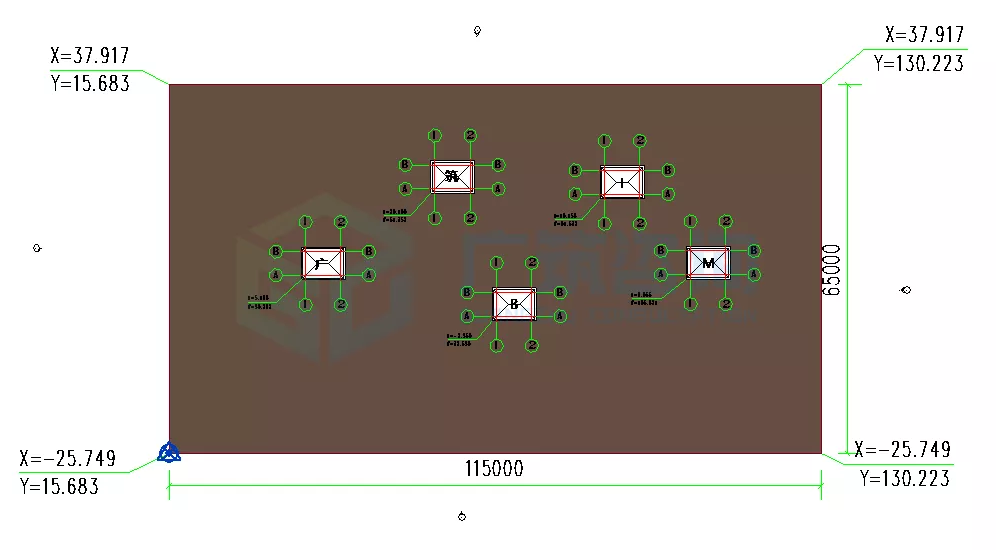

    二、通过获取坐标的方法获取总图中的坐标

    场地

    三、我们要以同样的方式对每个单体获取坐标

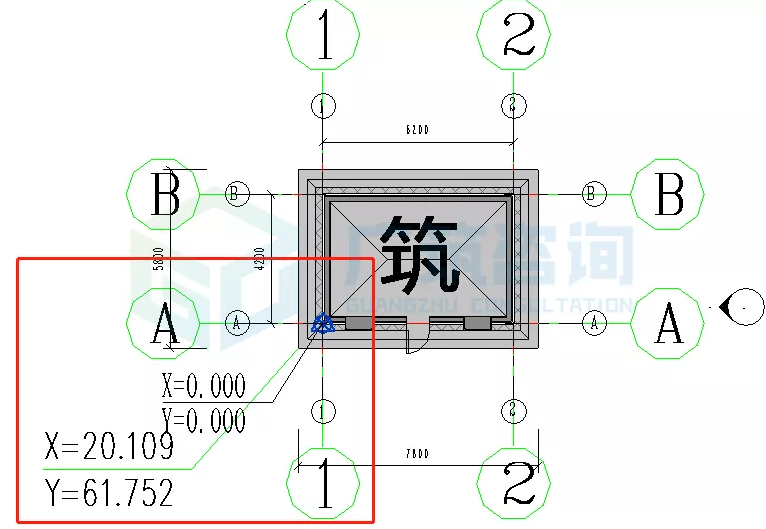

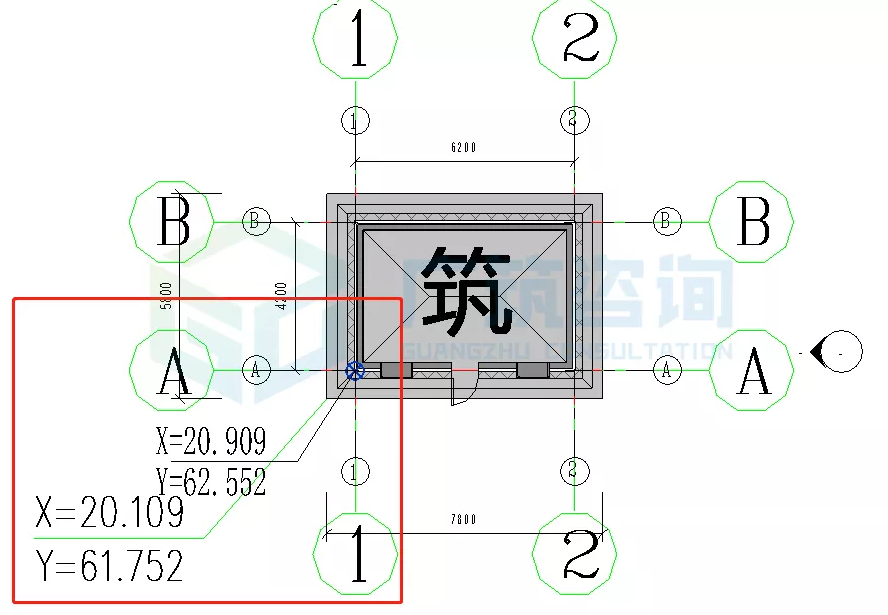

    以单体“筑”为例，其他单体操作方法一样。

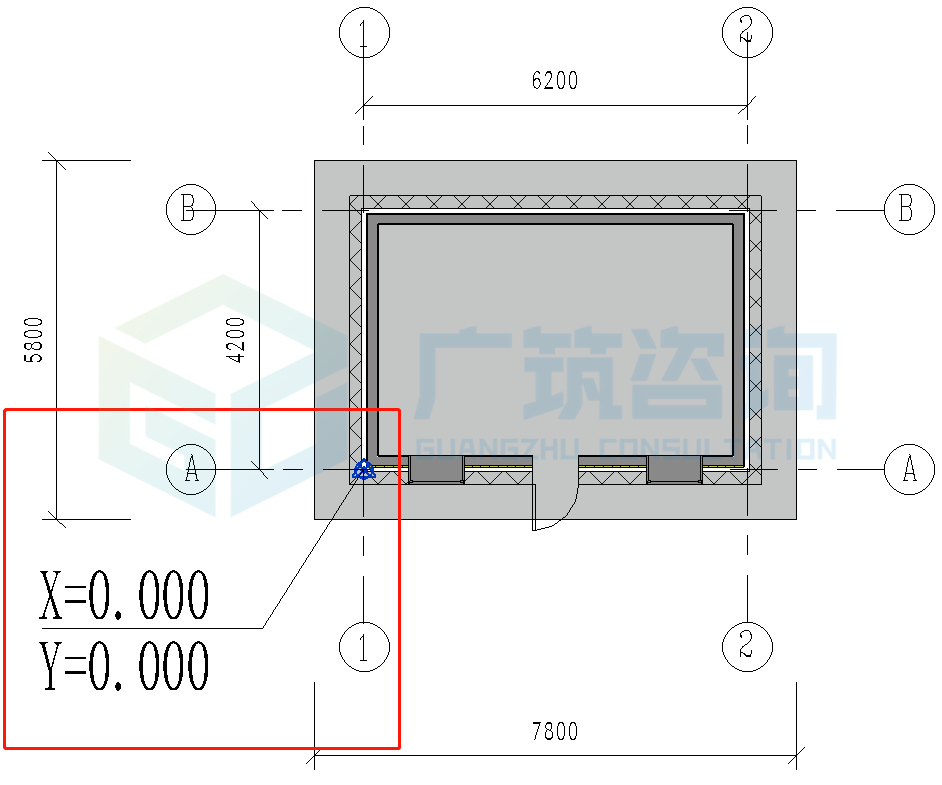

    单体-筑

    四、把所有单体链接在场地中的对应位置

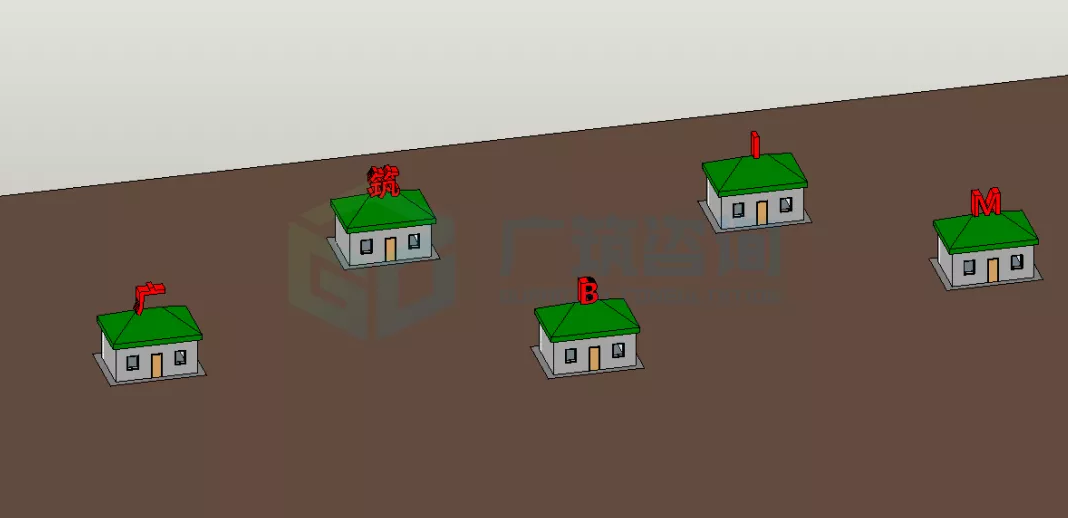

    合成后效果
