    BIM等级考试即将到来，其中十五期的BIM等级考试试题难度也比往常的试题来的更大一些，下面就让我们一起来看看BIM一级考试中最后一道大题是怎么样的题目吧。

    第十五期等级考试第四题真题分解

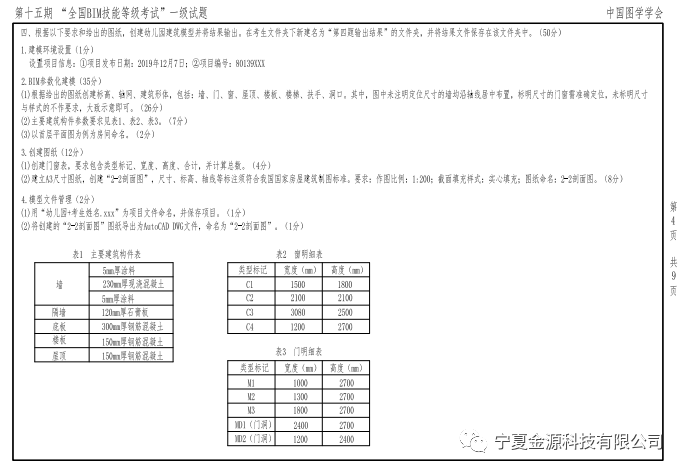

    题目要求：

    1.本题要求建立幼儿园建筑模型，分值50分；

    2.要求在考生文件夹下新建文件夹：“第四题输出结果”；

    3.考查建模环境设置：项目信息的设置；

    4.参数化建模：包括标高、轴网以及墙、门、窗、柱、屋顶、楼板、楼梯等建筑形体；

    5.墙、楼板、屋顶、门、窗等建筑构件有指定的参数要求；

    6.要求对首层的房间命名；

    7.考查剖面图的创建及样式修改，如尺寸标注、截面填充样式等；

    8.考查明细表、A3图纸的创建，以及图纸的导出；

    9.文件保存：保存在“第四题输出结果”文件夹中，文件名称为“幼儿园+考生姓名”，导出的CAD文件命名为“2-2剖面图”。

    应对技巧：

    1.本题题量较大，考试时间也较紧张，考生在创建本题模型时，遇到图中多处尺寸未指定的，无需太抠细节，大致示意即可，保证模型的完整性。

    2.轴网绘制后需检查尺寸及名称是否准确，防止返工修改；

    3.墙体、门、窗创建时，部分图中未指定尺寸的，根据图纸位置，大致布置即可；

    4.门窗样式，选择使用软件自带族库中的组合窗类型；

    5.创建房间时，房间边界无墙体闭合的，用【房间分隔】工具；

    6.我们可以先将门窗明细表、图纸、2-2剖面图等创建好，保证得分，其次我们再进行参数化建模。

    以下是我们答题的相关步骤：（绘制构建的顺序根据自身情况可做调整）

    1、建模环境设置

    设置项目信息:（1）项目发布日期：2019年12月7日；

    （2）项目编号：80139XXX

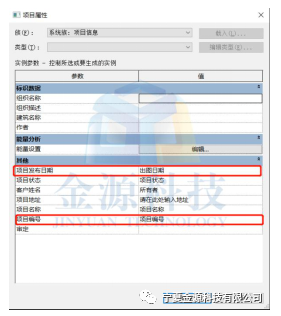

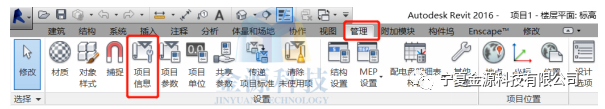

    我们先在管理选项卡选择项目信息

    注意：在做参数化建模之前，我们先将门、窗、墙等构件类型做好，以提升我们后期的建模速度。

    2、BIM参数化建模

    (1)根据给出的图纸创建标高、轴网、建筑形体，包括：墙、门、窗、屋顶、楼板、楼梯、扶手、洞口。其中，图中未注明定位尺寸的墙均沿轴线居中布置，标明尺寸的门窗需准确定位，未标明尺寸与样式的不作要求，大致示意即可。

    (2)主要建筑构件参数要求见表1、表2、表3。

    (3)以首层平面图为例为房间命名。

    根据题目给出的图纸信息，我们先在立面视图中建立标高，紧接着在平面视图中建立轴网。

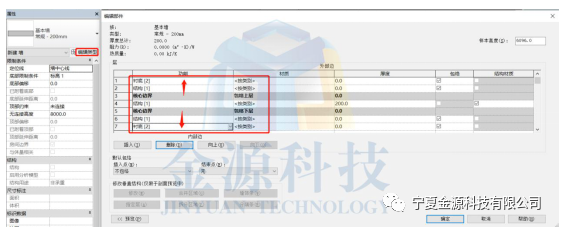

    启动墙（WA）命令，此时要参考构建表设置好墙的材质及尺寸大小，添加墙的构造层次时，越靠近核心边界的地方中括号内的数字越小，依次类推。

    注意：一定要将此处的深度改为高度。

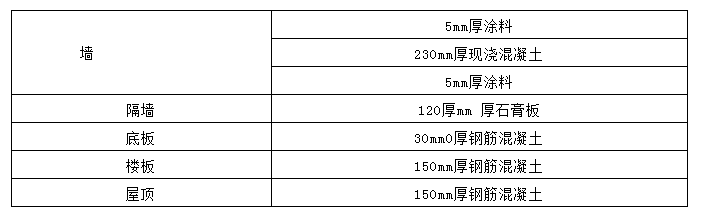

    表1主要建筑构建表

    依次完成柱的创建，在结构选项卡中点击柱（CL）如果没有我们要的混凝土矩形柱，我们点击载入族即可，依次完成楼板（SB）的创建。

    注意：楼板的轮廓线必须为闭合且不能相交的线。

    在建筑中找到门（DR）和窗（WN），按照图纸的位置进行绘制即可。

    注意：放置门窗时，如果时间紧张，且图中尺寸未明确标注的，我们可根据图纸在相应位置放置相同数量的门窗构建，但注意各门窗不能重叠放置。

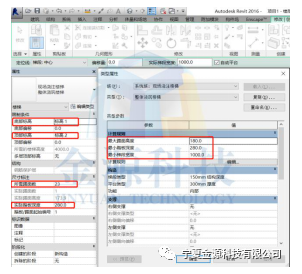

    绘制楼梯时，先根据图纸中给出的尺寸，设置好我们的楼梯标高以及楼梯各个参数之后，按图纸位置进行绘制即可。

    以上绘制完成之后，接下来就是我们的房间命名。

    注意：A、如果是闭合区域，按房间命名即可；

    B、如何非闭合区域，用房间分隔工具分隔好之后，再进行标记命名。

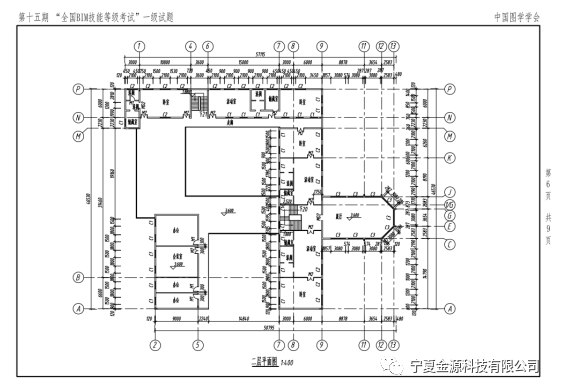

    此时注意，首层绘制完成之后，我们直接可将首层复制到二层，若时间紧张，二层构建我们暂且不用管它，直接绘制屋顶，以搭建整体模型为主。

    在时间允许的情况下，我们可以对照二层图纸将对应的构建进行调整。（先根据图纸信息，调整我们二层外围的构建，保证我们模型外观的完整性）

    绘制屋顶时，在建筑选项卡选择屋顶，此处我们注意勾选定义屋顶坡度。如果图纸中给出的是比例，那我们在坡度栏输入=1/1（此处比例根据图纸要求输入）即可。

    3、创建图纸

    （1）创建门窗表：样式及内容与给出的保持一致，若出现未编辑信息的内容，则可选择在明细表中直接编辑（图元的联动性）。

    （2）建立A3图纸：注意图纸名称及视口的美观性调整。

    注意：（1）如果图纸选项卡下没有我们需要的图幅，那我们载入即可,下面是个图纸的尺寸规格：

    A1（841mmX594mm）A2（594mmX420mm）

    A3（420mmX297mm）A4（297mmX210mm）

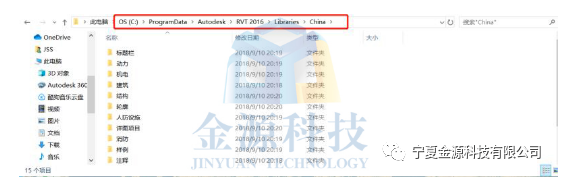

    （2）载入族的路径为
