    一、项目概况

    印雪精舍项目位于韶关市莞韶工业园内，总建筑面积25611㎡，其中地上建筑面积23710㎡，地下建筑面积1901㎡，共有38栋建筑物，如图1所示。项目多为两层单体建筑，单体建筑面积小，户型种类多，空间关系复杂，建筑错层较多，部分单体为异形结构。

    图1韶关印雪精舍旅游配套设施项目效果图

    本项目难点：工程质量要求高；建筑单体多、造型复杂；清水混凝土施工，工艺复杂等。

    二、BIM技术应用情况

    本项目利用BIM技术以解决传统施工中难以实现的施工质量提升、多专业协调、工艺流程简化等问题，提高施工效率，保证施工质量及工期。项目中应用的BIM技术包括：创建全专业BIM模型、土方平衡、设计图纸审核、管线综合设计、净高分析、二次结构深化、机电预留预埋深化、复杂节点辅助出图、支吊架深化、施工场地布置、施工进度模拟、施工工艺工法模拟、虚拟样板房、BIM技术培训等。项目部分成果如图2～6所示。

    图2 5#土建模型

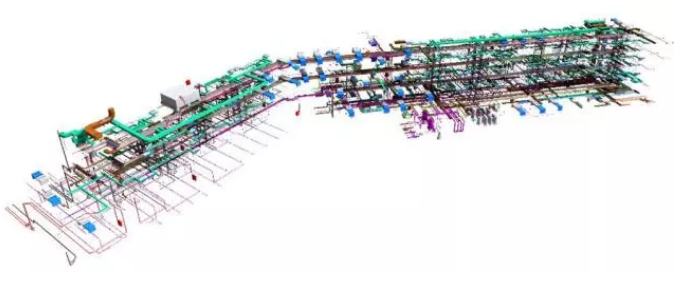

    图3 5#机电模型

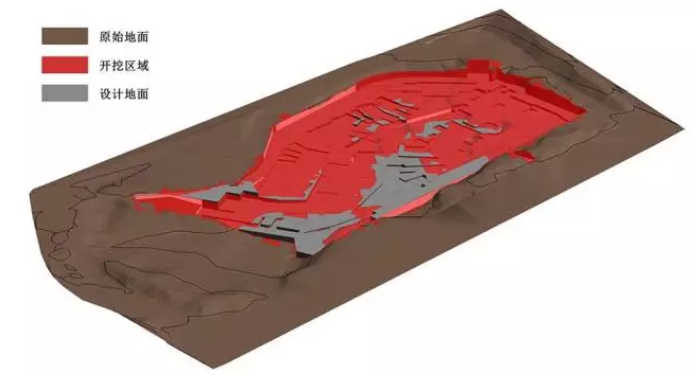

    图4 土方平衡BIM模型

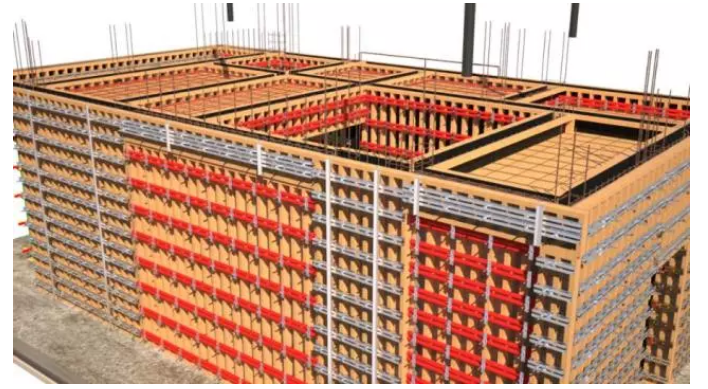

    图5 清水混凝土施工工艺工法模拟

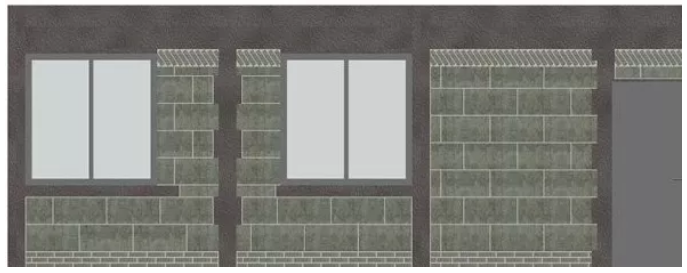

    图6 砌体深化设计

    三、BIM技术应用亮点

    1）基于BIM钢筋技术应用

    应用自主研发的星层BIM钢筋算量软件，一键将结构施工图中的配筋信息导入到相应构件中，然后根据每个构件的配筋信息自动创建出符合国家建筑标准平法图集及相关规范的三维实体钢筋（如图7~9所示），钢筋的搭接、锚固符合真实情况。

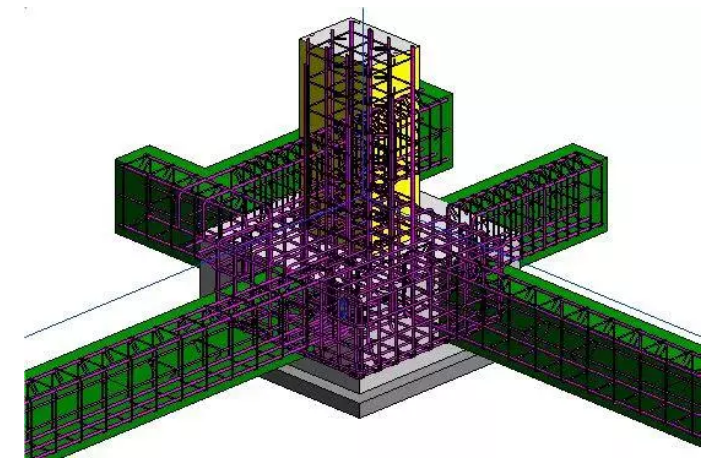

    图73#楼钢筋BIM模型

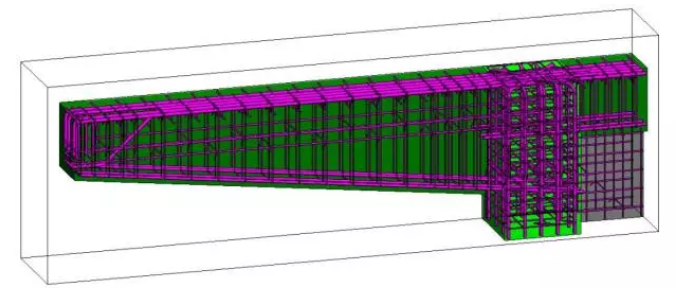

    图83#楼钢筋BIM模型（节点一）

    图93#楼钢筋BIM模型（节点二）

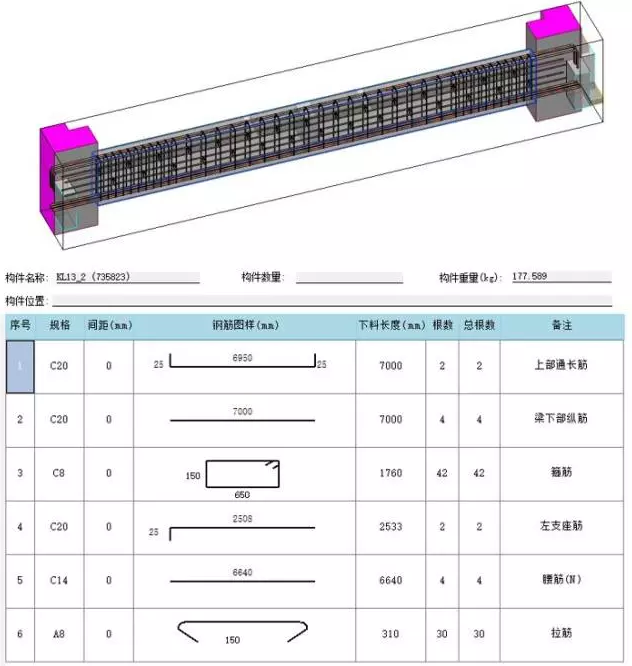

    根据模型中生成的钢筋数据库文件，可按构件类别或层数生成钢筋明细表，如图10所示。钢筋明细表包含钢筋等级、直径、长度、重量等信息，经过汇总计算，快速、高效地辅助项目进行施工预算工作。

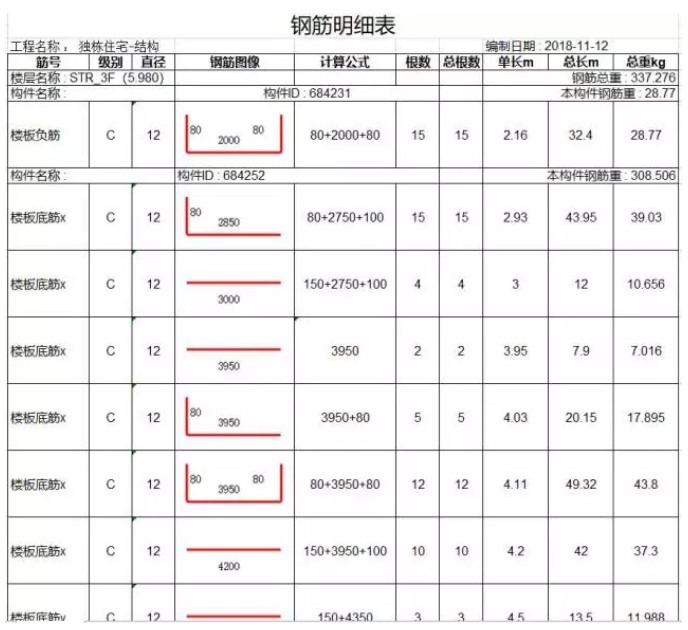

    图10钢筋明细表

    应用自主研发的BIM钢筋下料软件，对模型中每个构件中的钢筋工程量进行统计，提取出钢筋的位置、等级、直径、形状、长度等信息，生成初步料单。将整个项目的初步料单根据钢筋型号、加工顺序及安装区域等信息分类汇总，根据翻样规则和现场钢筋加工经验自动优化钢筋下料单，使钢筋切割按长短科学搭配，实现自动套料，将废料率降到最低。然后生成各个工位的钢筋料单和分拣料单（如图11～12所示），并生成钢筋排布图供现场指导施工。

    图11构件钢筋对量表

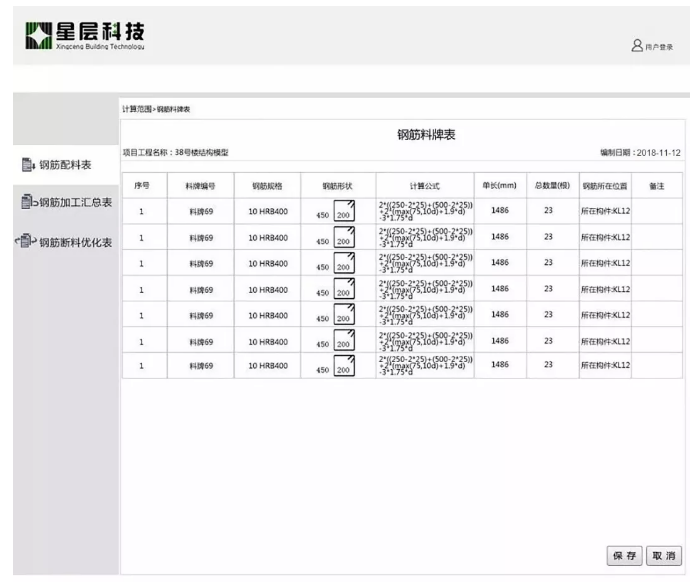

    图12钢筋配料单

    2）基于BIM全专业算量

    应用自主研发的星层BIM全专业算量软件，根据项目实际情况选择相应的清单方案，可以快速、准确地完成项目混凝土、模板、设备管线等工程量统计，生成符合规范要求的工程量清单（如图13～14所示），辅助项目进行施工预决算。

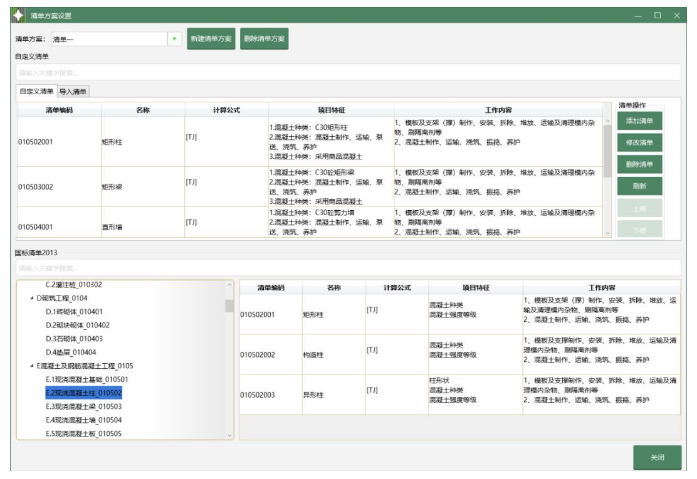

    图13星层土建BIM算量软件

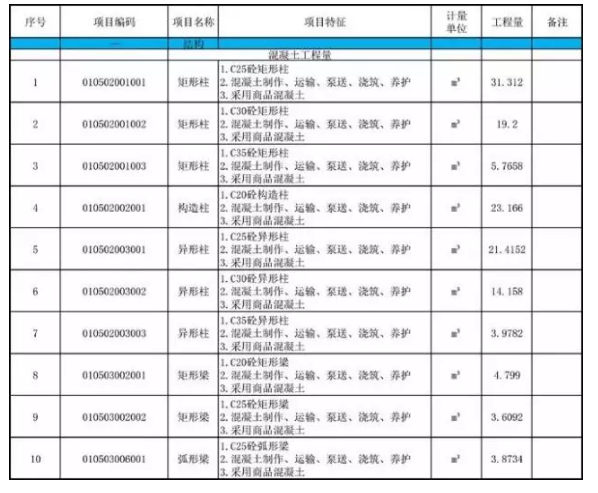

    图14分部分项工程量清单表

    3）基于BIM脚手架智能设计

    为保证施工安全和质量，并同时满足施工工期的要求，应用自主研发的BIM脚手架智能设计软件，通过输入脚手架基本参数，一键式生成脚手架BIM模型、工程量清单、施工图、施工方案及计算书等（如图15～18所示），并能根据项目实际情况进行自动排布，精确计算各构件数量及长度，从而节省材料、控制成本。

    图15脚手架BIM模型

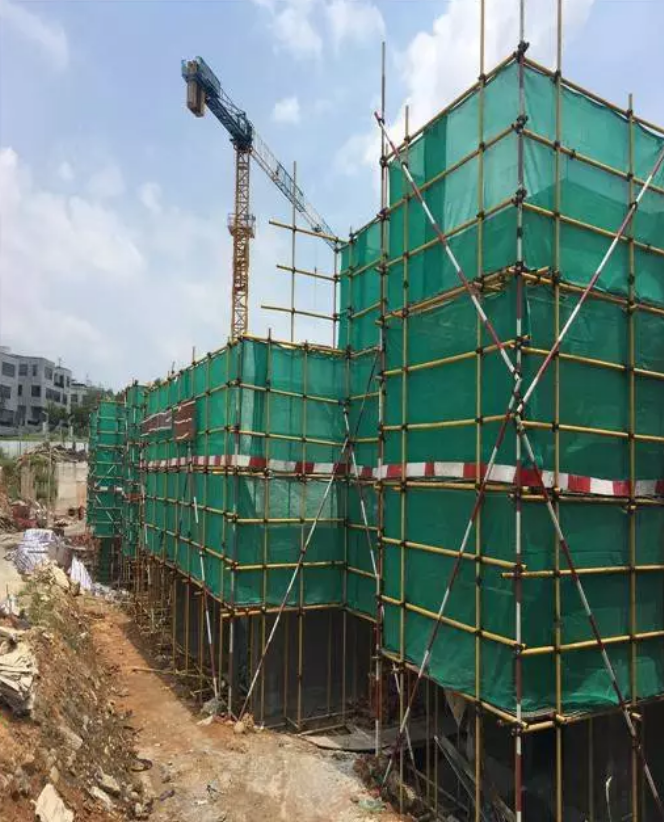

    图16项目现场脚手架

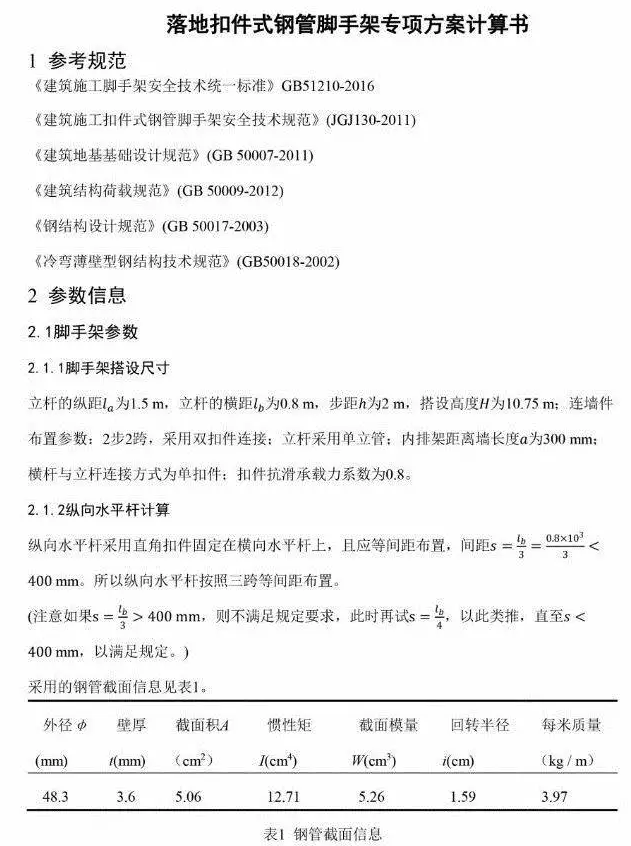

    图17脚手架计算书

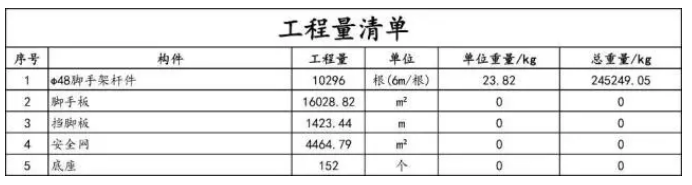

    图18脚手架工程量清单表

    4）星层BIM施工管理平台

    项目部管理人员可以在BIM施工管理平台上进行材料、进度、质量、安全及人员管理，并能够动态查看项目轻量化模型、实际施工进度、工程量清单等（如图19～22所示）。结合Project项目管理软件对建筑三维动态的建造过程进行分析，合理调控施工进度、控制现场施工和生产。

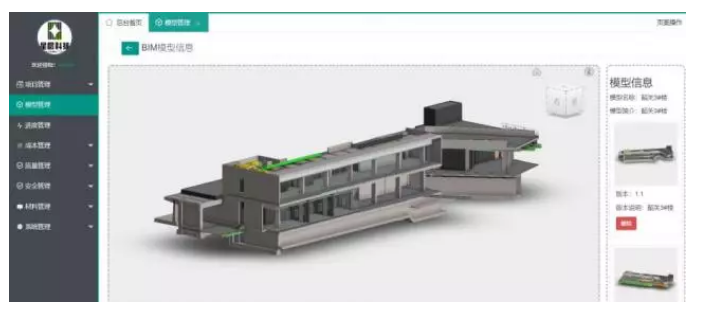

    图19模型轻量化浏览

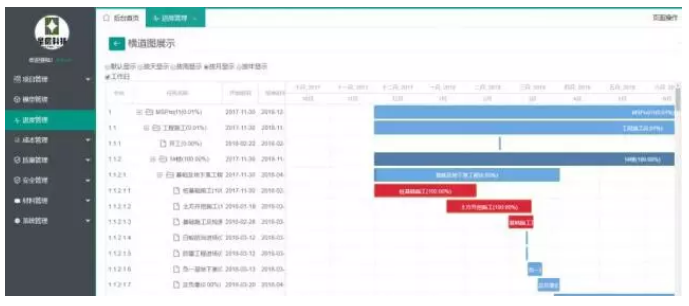

    图20施工进度查看

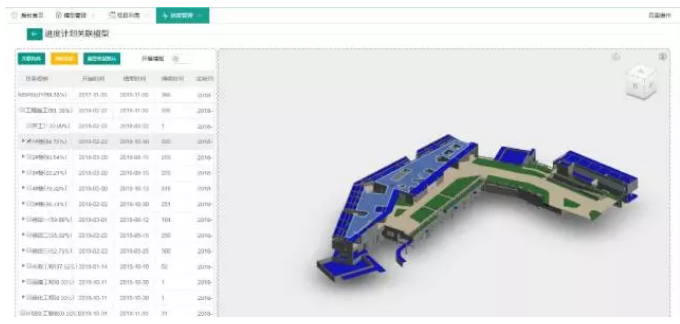

    图21施工进度管理

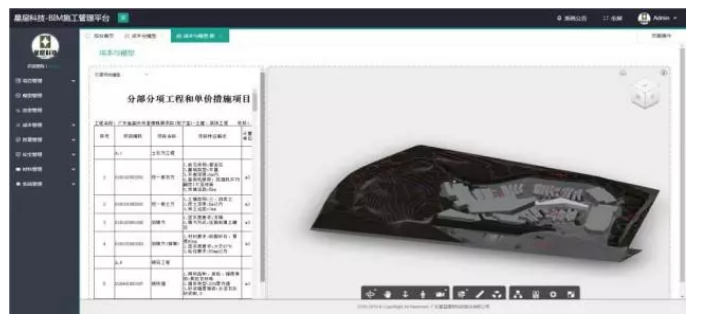

    图22动态成本管理

    四、奖项及荣誉

    本项目获得2018年广东省第二届BIM应用大赛一等奖。

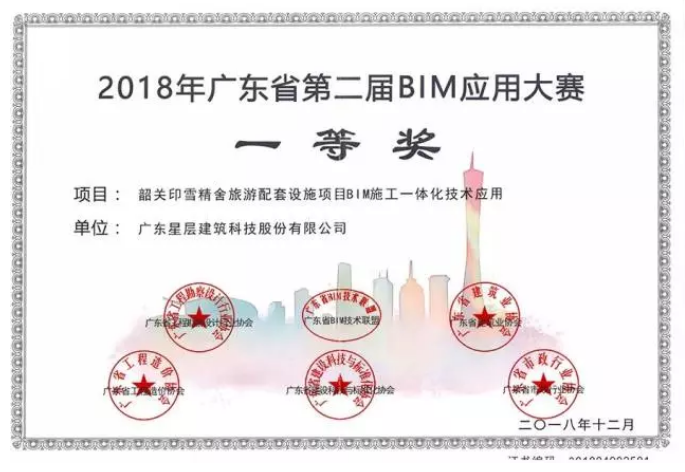

    图23项目获得奖项
