    一、前言

    当前工程项目建设过程中，随着项目体量的增大，钢筋集中加工相较传统的分散钢筋加工有较强的竞争力，尤其是城市建设项目，建设场地有限，钢筋集中加工优越性更为显著。但目前国内市场上钢筋加工主要采用的模式还停留在基于CAD的2D阶段，复杂节点和细节难以靠人力想象；在图纸未表达清楚情况下，容易因人的疏忽或下料人的经验局限造成下料错误，消耗人工多，加工效率低。

    基于BIM钢筋数控集中加工技术，基于Revit可直接由结构分析模型（PKPM、YJK等）或CAD图纸生成三维实体钢筋，从钢筋算量、钢筋下料优化，到基于BIM钢筋数控集中加工、钢筋工程信息管理，形成一个完整的链条和数据库。与基于Tekla及Bentley进行钢筋集中数控加工不同，基于Revit可以形成批量化生产，并且在房建领域，Revit是更为普及和适用的应用软件。基于BIM的钢筋数控集中加工技术改变了耗时耗力的传统方式，为钢筋加工行业提供高效率、低成本的实施方案。

    二、BIM钢筋集中数控加工技术流程

    基于BIM的钢筋数控集中加工，进行了大量实践性的工作。在钢筋料单制作前，一键智能生成含有配筋信息的Revit结构模型（包含BIM实体钢筋模型），对接星层科技自主研发的钢筋下料软件，自动生成符合规范图集及翻样规则要求的初步钢筋料单，根据料单需求自动优化配料，使钢筋切割按长短科学搭配，降低废料率，然后将优化后的钢筋料单存储成云数据或电子文档，供钢筋数控加工设备直接调用。

    1）快速创建BIM实体钢筋模型

    在BIM模型中利用软件进行钢筋翻模，一键生成BIM实体钢筋模型（如图1~3所示），速度快，精度高。手工翻样在遇见复杂结构时容易出错，需要翻模人员具有多年的翻模经验。

    利用星层科技基于BIM钢筋数控集中加工软件进行翻样，解决项目技术人员工作经验不足的缺点，软件还针对梁、板、墙、柱常规构件和复杂异形结构，针对性地设置大量参数，基本覆盖项目建筑结构钢筋建模需求。

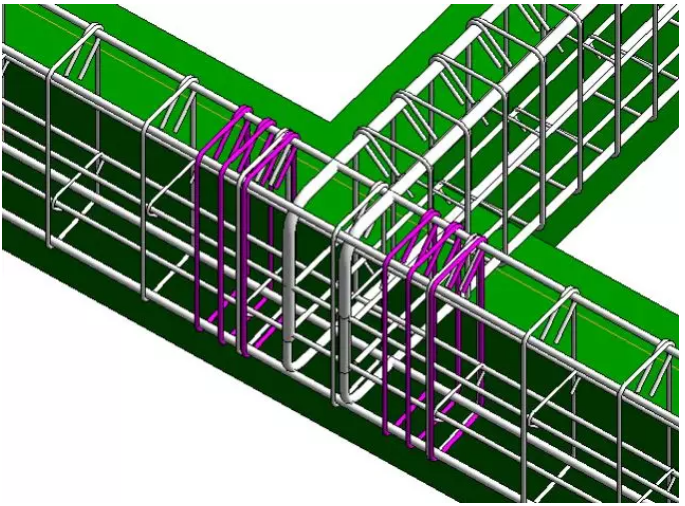

    图1梁附加实体钢筋模型

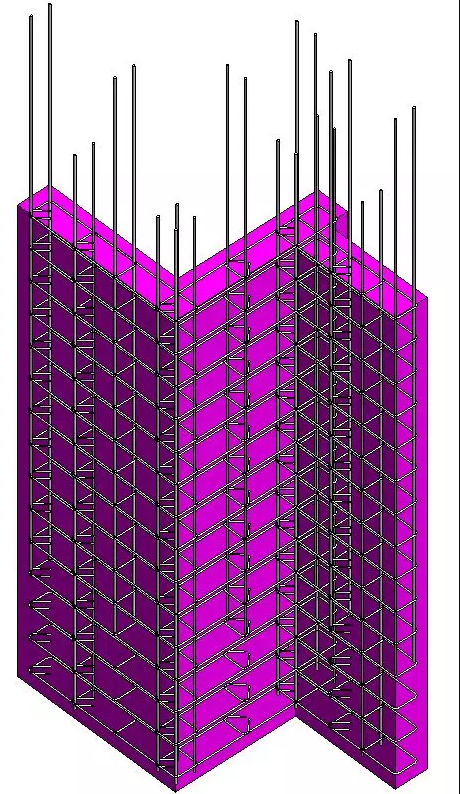

    图2暗柱实体钢筋模型

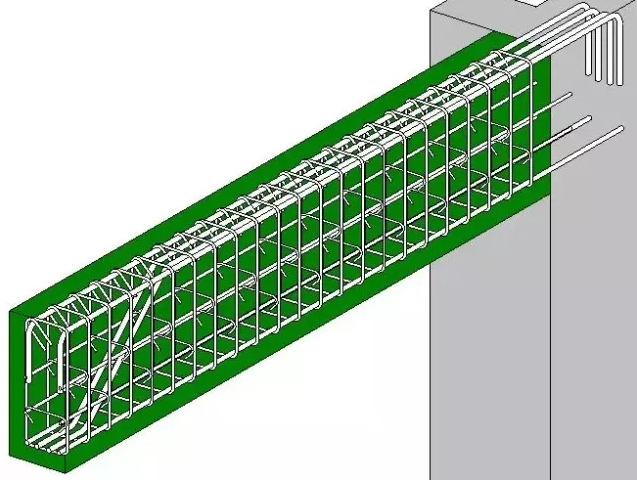

    图3悬挑梁实体钢筋模型

    2）钢筋工程量对量

    根据需求，利用自主研发的BIM钢筋生成软件提供的“钢筋对量”功能，可以查看、核对每个构件的钢筋工程量（如图4所示）。避免出现传统翻样与现场加工之间产生差异的问题，有效节省人工、材料，提高加工效率，降低加工成本。

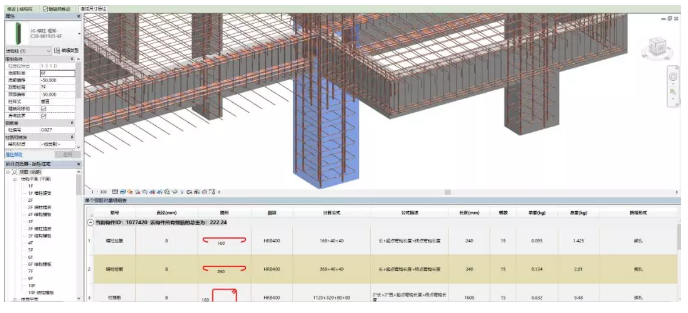

    图4核对钢筋工程量

    3）自动生成钢筋料单

    通过基于BIM的钢筋数控集中加工软件自动创建的BIM模型，同时导入配筋信息，根据构件配筋信息自动生成符合平法图集及相关规范的3D钢筋模型，并自动生成钢筋料单（如图5所示）。其中钢筋模型的锚固长度以及搭接长度将按照预设的抗震等级自动生成，模型生成结果与实际做法相一致。

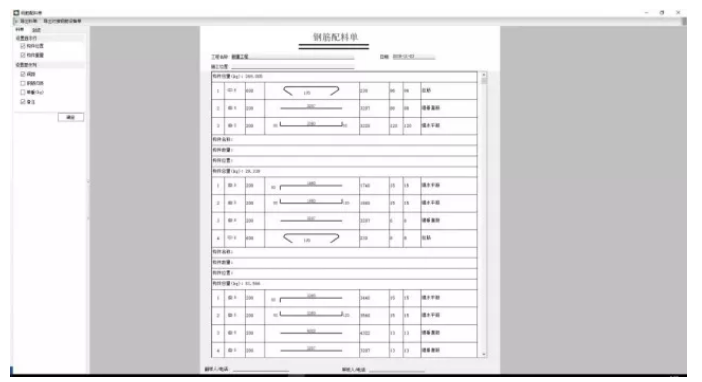

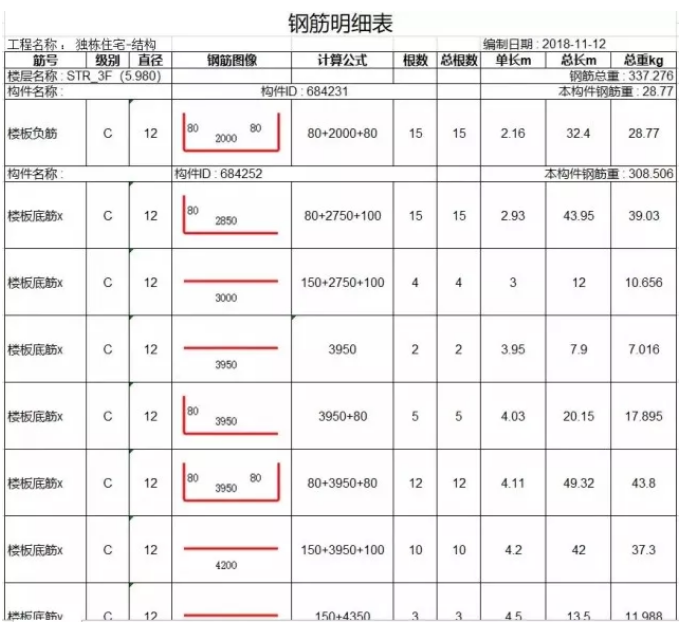

    图5自动生成配料单

    4）优化钢筋料单

    利用钢筋模型生成的初步料单，将钢筋型号、加工顺序以及安装区域等信息进行自动分类汇总，通过软件自动优化配料（如图6所示），使钢筋切割按照长短科学合理搭配，将废料率控制到最低，同时生成钢筋加工料单和分拣料单，如图7所示。

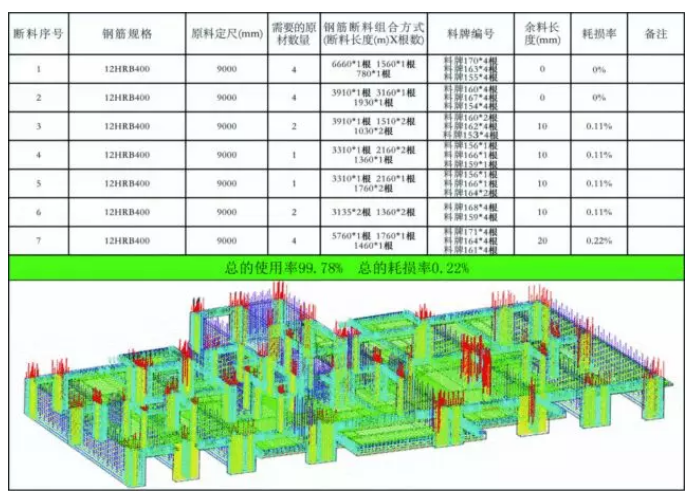

    图6自动优化配料

    图7自动优化料单

    5）钢筋数控加工

    钢筋集中加工厂根据制定的加工配送计划，将复核确认过的钢筋料单数据储存在网络数据库中，生成对接数控加工设备的钢筋电子料单（如图8所示），并同时生成料单二维码，将电子料单下发给操作工人，二维码钢筋料单上同时显示钢筋信息，并对相应加工操作人员下达加工任务指标，明确加工的成型钢筋原材料规格、堆放位置以及加工成型钢筋制品几何尺寸、数量和任务时间等要求。

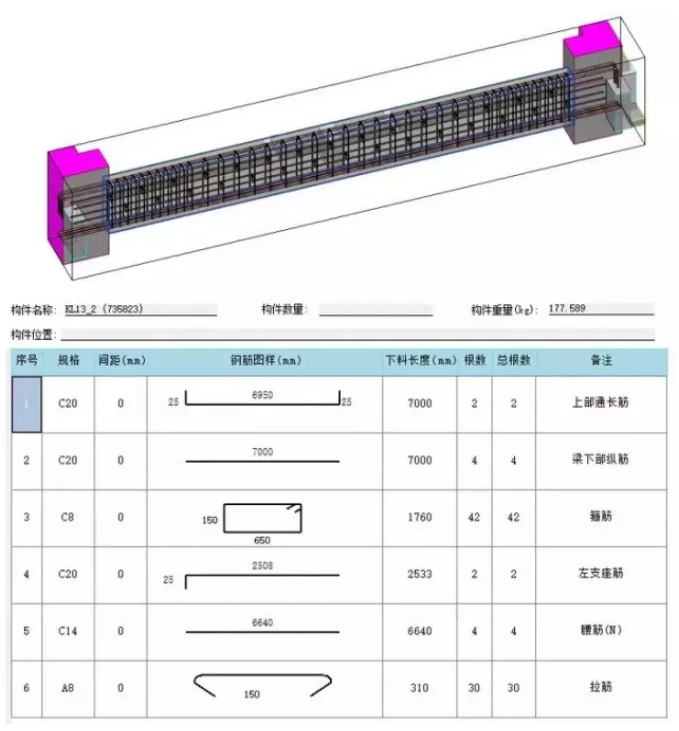

    图8电子料单

    设备操作人员按照要求选用加工原材料，调试加工设备，通过数控设备上的扫码器，对二维码单进行扫描，数控设备即可按照顺序显示加工任务，钢筋原材料将自动通过数控设备，完成调直、弯曲及切断工序，实现批量成型钢筋加工，加工完成的成型钢筋按分区分项标识的原则进行堆放并悬挂吊牌。

    6）成型钢筋出厂检验

    在成型钢筋出厂配送前，钢筋集中加工厂质量检验人员对加工完成的成型钢筋进行质量检查，检查成型钢筋物理力学性能指标，并出具检验报告，上传至钢筋集中加工管理平台，经检查合格的成型钢筋发放出厂合格证。

    在流程上对质量进行把控，减少人为失误，建立成品钢筋出厂的数据记录系统，实现对成型钢筋质量责任的有效监管。

    三、项目BIM应用价值

    基于BIM钢筋数控集中加工及管理相较于传统钢筋集中数控加工有以下优势：

    1）解决项目人员技术不专业问题，提高钢筋加工效率，降低加工成本；

    2）有效解决现场钢筋余料难以利用、损耗大的问题，降低钢筋加工损耗，提高钢筋利用率；

    3）辅助钢筋加工质量监管追溯，确保钢筋成品质量，保证项目人员对钢筋成品的质量管控；

    4）避免现场钢筋加工条件限制，为项目提供充足的成品钢筋供应；

    5）对钢筋集中加工过程信息储存集成，为项目钢筋应用管理提供有力的数据资料基础，提高项目信息化管理水平。

    基于BIM技术的钢筋数控集中加工模式，从三维BIM钢筋创建、钢筋料单生成与优化，到成品钢筋加工、出厂检验，为项目提供高标准、高效率、低成本的先进模式，将钢筋数控集中加工的优势与BIM技术的优势完美结合，充分发挥经济与技术优势。
