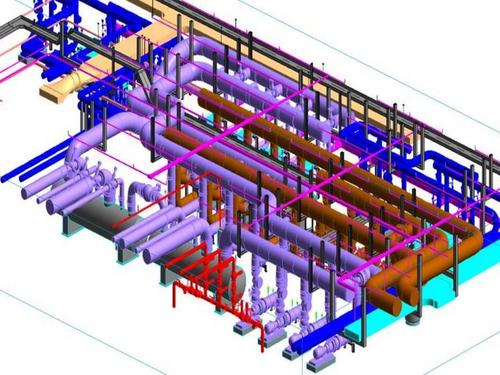

建筑室内给排水管道及设备模型的创建
1、构件尺寸调整
建模软件中已有构件的尺寸是固定的，但在建模过程中往往所需要的构件尺寸与默认构件尺寸不符，要求用户调整原有构件尺寸以符合本工程使用，用户可以通过调整原构件参数或插入点位置来满足本工程安装要求。
2、新构件设置
在BIM建模软件中有许多软件公司已经创建成型的构件，但是在建模过程中会有许多新设备需要布置，而软件默认构件库中并没有此类构件，则需要用户自定义构件，用户可通过所需的二维图形创建构件的三维模型，或者通过云构件库选择合适的设备模型。
3、系统分类
建筑室内给排水系统按照水质、用户要求等不同分为生活给排水、生产给排水、消防给水、雨雪水排水等，而且根据用水流量等不同而设置不同的系统类别，因此在建模时要按照不同的系统分类在相应的系统类别下面进行绘制。
4、排水管道布置的方法选择
建筑室内生活排水横管一般都布置在本层楼板下方，然而在BIM建模中如果将管道绘制在下一层中，可能会因为下层排水设施与本层排水设施布置方式不同而导致无法进行绘图建模，因此许多设计师习惯在布置本层排水横管时采用降低管道标高的画法，这样方便设计师根据本层具体情况进行调整优化，但是在最终调管综时由于排水管绘制位置非下层而可能会出现排水管无法显示的问题，因此采用将楼层调到下一层，然后按正标高（即升高标高画法）来进行管道的布置。
