我们在CAD绘图的时候，坐标系也是很重要的一个步骤，有效报告测量数据，就必须建立一个正确工件坐标系,以便在3D的空间内定义工件在测量机上的相对位置。

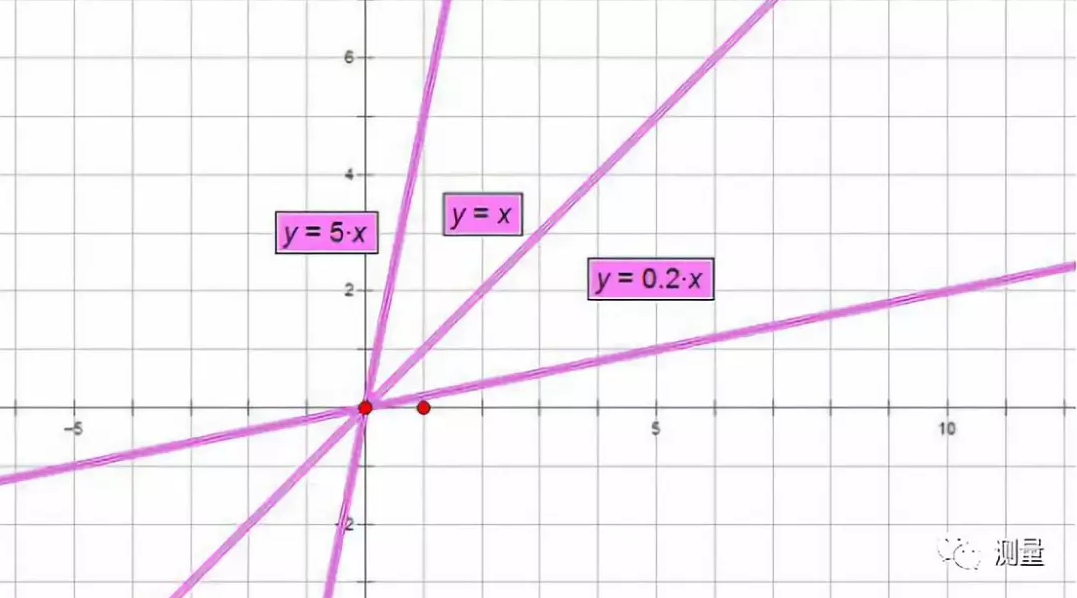

    其实在CAD中建立的坐标系和在数学中运用的道理都是一样的，都是为了数据的准确性，所以不要觉得它很难，这只是一个基础，那下面就教大家怎么在CAD中建立一个坐标系吧。

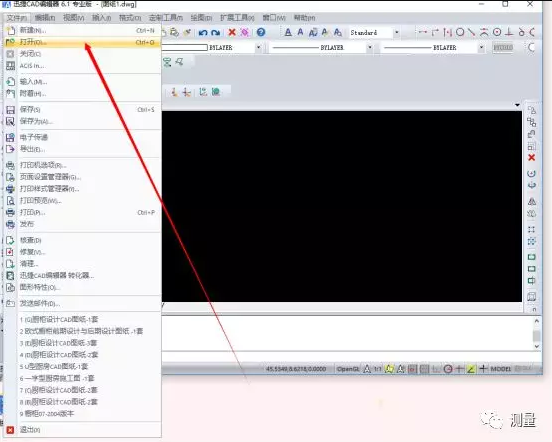

    第一步：首先在你的电脑桌面上下载安装迅捷CAD编辑器（大家觉得这个有用请百度搜下就有），然后在桌面上开始运行该CAD编辑器软件。并在软件的上方【文件】下新建一张CAD图纸文件。

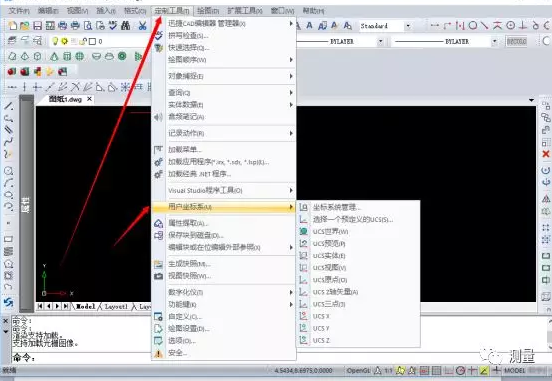

    第三步：然后再软件界面的上方菜单栏下面的找到【定制工具】——【用户坐标系】

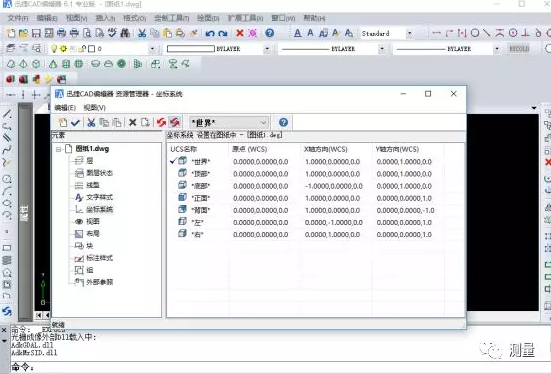

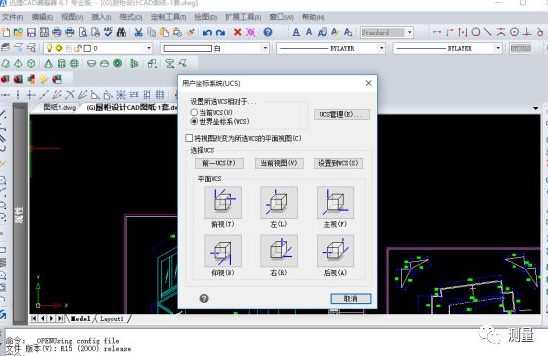

    第四步：我们点击【坐标管理系统】设置，会弹出一个选框界面，我们可以里面进行样式管理设置。

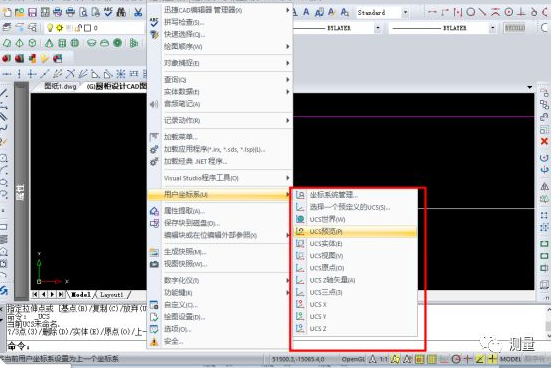

    1：选择预定义UCS……：使用者坐标系统。

    2：UCS世界：从当前的用户坐标系恢复到世界坐标系。

    3：UCS查看：以垂直于观察方向（平行于屏幕）的平面为XY平面，建立新的坐标系，UCS原点保持不变。常用于注释当前视图时使文字以平面方式显示。

    4：UCS原点：通过移动当前UCS的原点，保持其X轴、Y轴和Z轴方向不变，从而定义新的UCS。可以在任何高度建立坐标系，如果没有给原点指定Z轴坐标值，将使用当前标高。

    5：UCSZ轴矢量：用特定的Z轴正半轴定义UCS。用户可以选择两点，第一个点作为新的坐标系原点，第二个点决定Z轴的正向，XY平面垂直于新的Z轴。

    6：UCS三点：通过在三维空间的任意位置指定3点，确定新UCS原点及其X轴和Y轴的正方向，Z轴有右手定则确定。其中第一点定义了坐标系原点，第二点定义了X轴的正方向，第三点定义了Y轴的正方向。

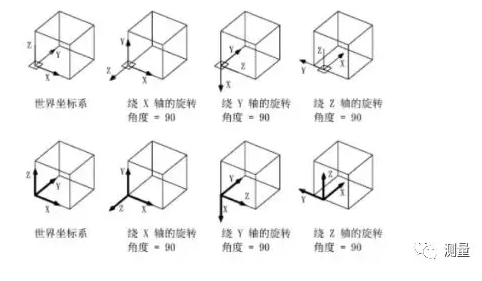

    7：UCSX、Y、Z：将右手拇指指向相关方向，如X、Y、Z轴的正向，可旋转当前的UCS轴来建立新的UCS。在命令提示信息中输入正或负的角度来旋转UCS，然后定则确定绕该轴旋转的正方向。

    那以上就是关于在CAD中建立坐标系的全部了，具体的话，还是要自己去实际操作一下的。
