    01、软件介绍

    关于BIM，从宏观到微观，从设计到管理，不同的角度可以写的东西实在太多。然而落到实处，总归还是要依靠专业人员，使用合适的软件，完成各部分的工作，才能让BIM技术创造价值。

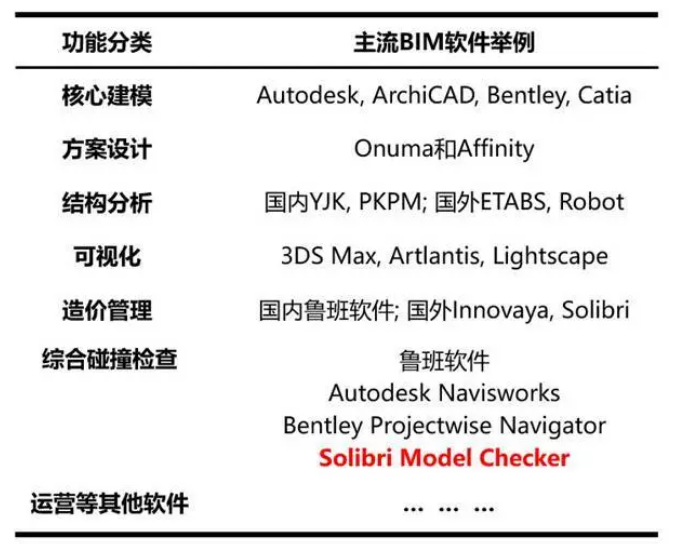

    目前来看，针对不同功能的主流BIM软件如下图：

    SolibriModelChecker(后文简称SMC)作为一款专业的模型检查软件，已经更新到V9.8，尽管广受认可，但是关于该软件的中文资料仍然很少，对于其核心功能碰撞检查的规则与规则集和相关资料极其稀缺。因此，SMC是一款典型的上手容易精通难的软件，很有必要被专门介绍。

    02、软件操作流程

    在打开软件尝鲜之前，我们不防先想想，怎样才算是一款优秀的模型检查软件？

    首先要兼容性强。

    因为模型检查软件不是主流建模软件上的插件，而BIM建模软件各有所长，各专业设计人员也各有偏好，所以它要方便从各个平台导入模型。

    其次得核心功能可靠。

    既然是模型检查，那肯定要结果可靠，模型没建好的，碰撞出了问题的都要能检测出来。宁可错判，不能漏判。错判了可以把裁判权利交给用户，但是漏判了用户就很不放心了，谁知道还有哪些情况被遗漏了呢？难道要用户再自己去找一遍？

    然后要方便沟通。

    有句话说的好：不是为了解决问题而找问题，那叫找茬。所以，模型检查软件还要方便用户跟建模人员沟通，沟通的内容无非就是：谁的模型在哪个地方出了什么问题，麻烦解决一下。

    最后要有良好的使用体验。

    功能再强大的软件，如果使用起来很难受，也难称为优秀的软件。简洁的界面，充分的自由度，良好的稳定性等等，都属于使用体验范围。

    基本逻辑和概念

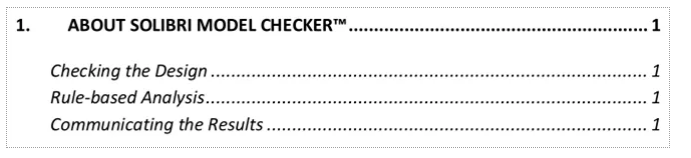

    SMC就满足了这几个方面的需求。官方帮助文档里第一章对自己软件的介绍就是按照这样的逻辑：

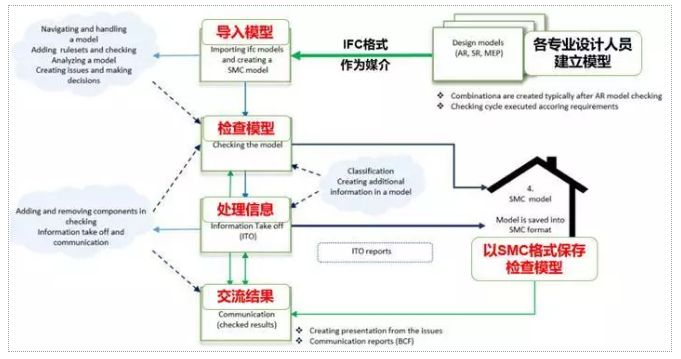

    在这一章末，介绍了该软件的工作逻辑/流程：

    服务于这个工作流程，该软件有几个概念：Role，Classification，Task，Rule和Ruleset。

    Role：是为了方便协同工作，对BIM参与方，包括各专业设计人员，设定不同的角色。默认的有建筑，结构，暖通，能量分析，协同等角色。同时针对这些不同角色，SMC会推荐不同的Rulesets和其他资源。

    Classification：为了确定导入模型的时候分类与原来设计软件相吻合，有时候需要用户帮助设定一下分类。

    Task：一般是为了服务于Rule和Ruleset的任务，也就是在基于Rule和Ruleset检查之前，还有几项准备工作，需要用户完成。

    Rule和Ruleset：SMC软件的核心，就是根据一条条的规则（Rule），以及由基础的规则组合成的规则集（Ruleset），程序化地检查模型的问题。如果说整个的模型检查是一个程序，那么Rule和Ruleset就是其中核心的条件判断语句。值得注意的是：几条Ruleset可以合成更综合的Ruleset。Rule就像元素，Ruleset就像集合，集合又可以包含于更大的集合。

    界面介绍

    一款优秀的软件，界面应服务于功能。这里先简要介绍软件的界面，然后通过实例来介绍软件的使用。

    SMC里面默认有五个菜单选项卡：

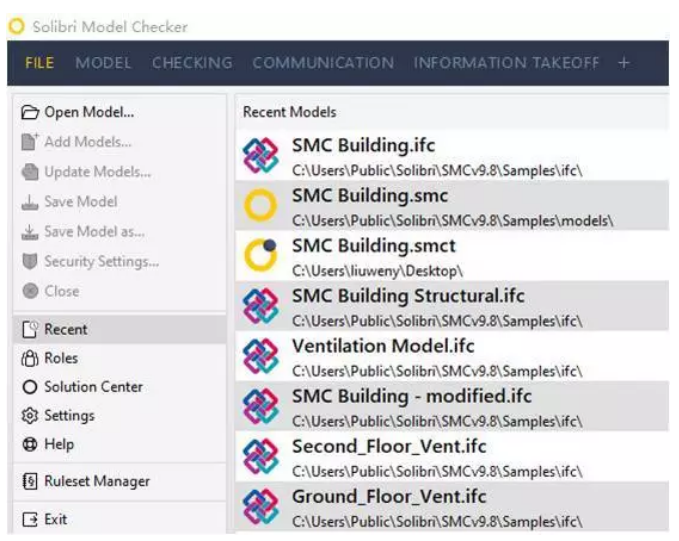

    FILE就是传统的文件选项卡，有打开，保存，另存为，关闭模型，帮助，退出软件等常见功能。打开软件就默认打开FILE选项卡，且进入Recent栏，右侧显示最近打开的项目。

    值得注意的是，Roles和RulesetManageer都在FILE选项卡里，后面会详细介绍。

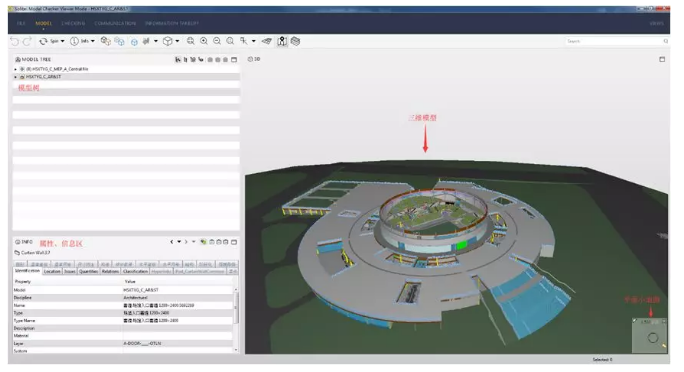

    在MODEL选项卡里面，右侧是正在操作的模型的三维（3D）视图。左侧是模型树MODELTREE，类似于Revit的项目浏览器，里面显示了模型的墙、梁、板、柱、门、窗、楼梯、水管等分类，每个分类下面可以选择一个物件，点击具体的一根梁的时候，会在下方的INFO窗口显示这个对象具体的信息。

    需要注意的是，在MODEL选项卡里，并没有添加新的模型的按钮。当需要添加新模型检查时，需要到FILE选项卡点击AddModels...

    CHECKING选项卡，是检查模型的窗口。右侧同样有个3D视窗显示模型，左侧从上到下依次显示检查规则，结果总览，结果，详细信息。

    COMMUNICATION选项卡是用于交流结果的选项卡，可以实现截屏和简单的描述。个人认为CHECKING和COMMUNICATION这两个选项卡里面包含了SMC作为模型检查软件最主要的功能。

    INFOMATIONTAKEOFF选项卡则是从模型中提取信息的。简单来说，该软件除了检查模型的问题，还能够将模型的信息提取、组织、可视化、导出报告，这些信息可有其他用途，包括面积计算，耗能分析，工料造价估算等(业内人士可以和鲁班软件比较下，两款软件都有模型检查和造价管理功能)。

    先举个小例子

    跟着例子操作，学软件最快。官方帮助文档《GettingStarted》里面就介绍了软件自带的案例文件的操作流程。

    准备工作：从Revit或者其他建模软件中导出IFC格式的模型。

    第一步：导入各专业的模型

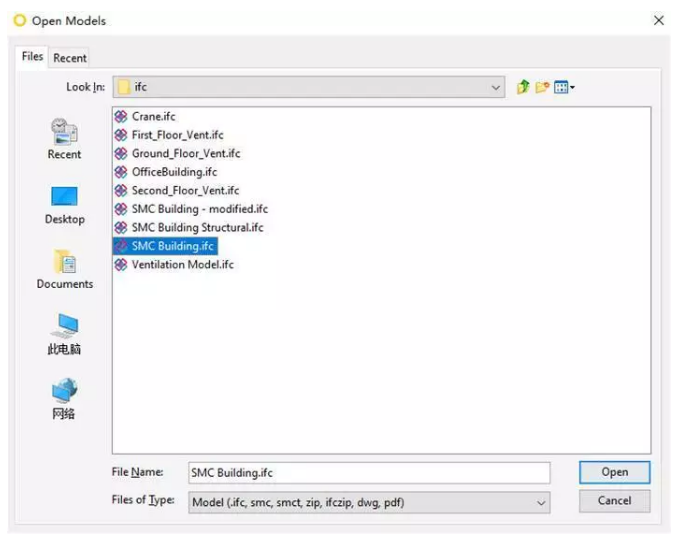

    打开软件后，在FILE选项卡中选择OpenModels，找到C盘Users-Public-Solibri-SMCv9.8-Samples-ifc文件夹里面的示范ifc文件，选择其中的SMCBuilding.ifc点击Open，即可打开一个模型。

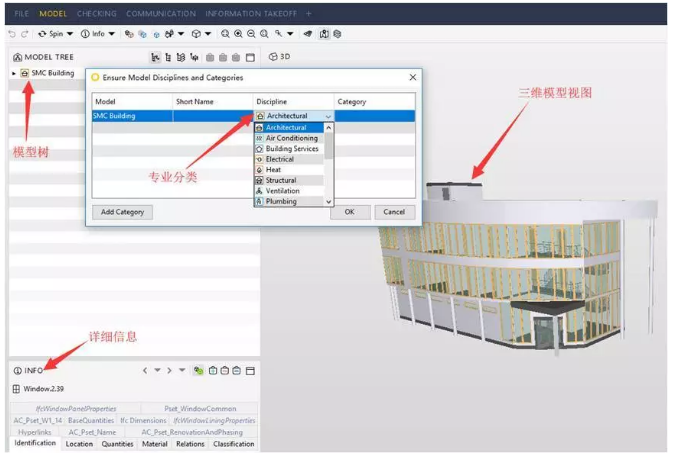

    软件会自动进入到MODEL选项卡，并弹窗让用户确认专业，可以看到软件设置了建筑，结构，电气，通风，给排水等很多细分专业。这里先将模型专业设置为Architecture。

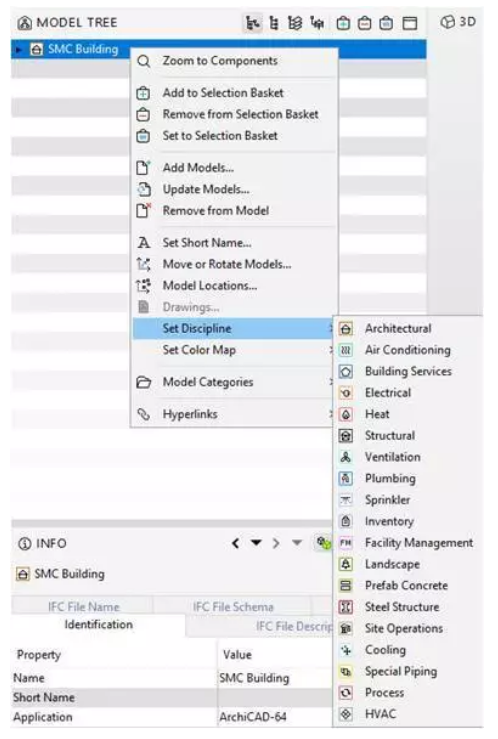

    如果这一步选错了专业，后面可以在MODEL选项卡选择这个模型，右键，SetDiscipline重新设置。

    第二步：选择Role和Rulesets

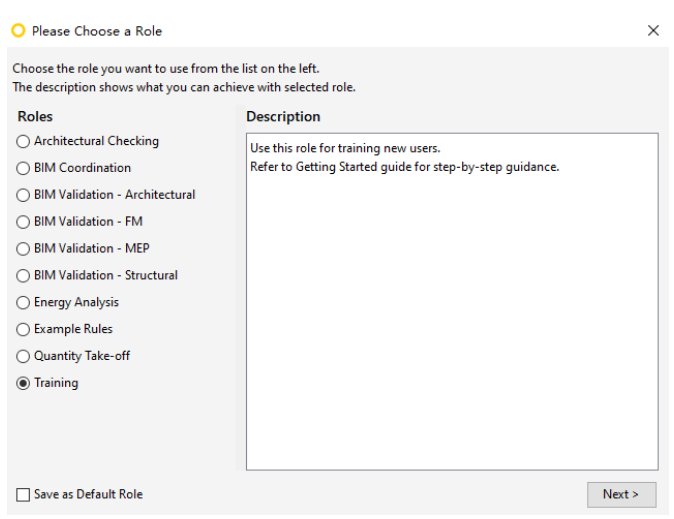

    模型导入后，就可以进行检查了。点击CHECKING选项卡，软件会弹窗让选择角色（Role），如前所述，软件会根据不同的Role推荐不同的检查规则和相关资源。为了方便用户快速上手，该软件设定了Training角色，选定Training后点击Next。

    然后便进入到了选择检查规则Rulesets的窗口，点击左侧的任意一条Ruleset，右侧Description里面都可以看到这一规则集的英文描述。值得注意的是，GettingStarted这一规则集，仅仅是为了Training角色量身定制的，用于其他模型检查时请慎重。

    除了软件根据Role推荐的检查规则外，用户还可以通过AddRulesets添加新的规则。为了快速熟悉软件的整体操作流程，我们先选择默认的，点击OK。

    第三步：完成To-Do并检查

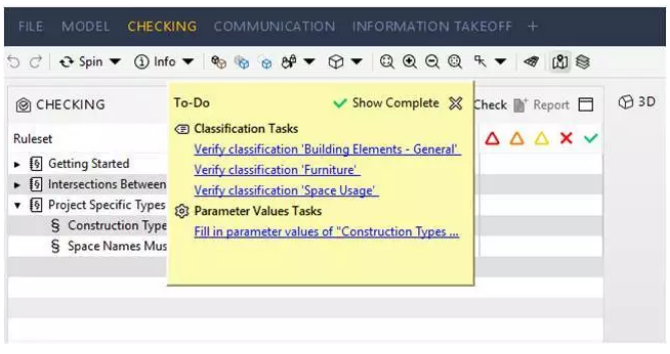

    紧接着软件会弹出To-Do窗口，里面是需要完成的任务（Tasks），点击ShowComplete可以看到每一项任务，点击HideComplete会自动隐藏已经完成的任务。如第一部分所述，Task是用户协助计算机做好检查的准备工作。一般来说包括两类Tasks：模型构件分类的确认，以及度量参数的检查。

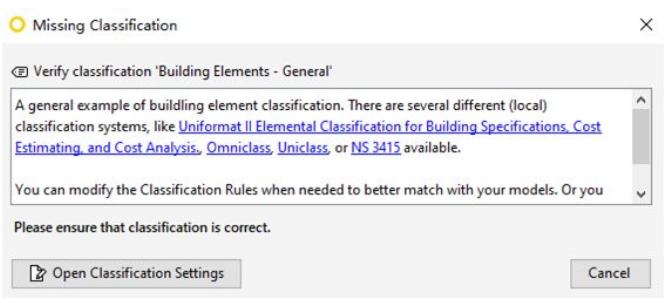

    每点击一项任务，就会弹出该任务的窗口，先拿第一类里面的Verifyclassification'BuildingElements-General'举例，点击后会弹出以下窗口：

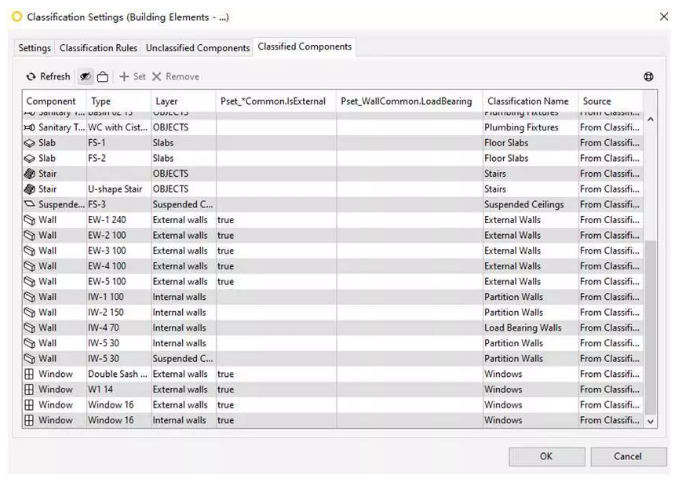

    简单来说，这是个例子，让用户修改下分类的设置规则，以更好地匹配用户的模型。点击OpenClassificationSetting，软件就会弹出分类设置的窗口，里面可以看到分类的规则，已经分类和没有分类的构件，用户取认好分类后，点击OK，就算完成了这一Task。

    说得轻巧，但是当模型体量很大，构件巨多，检查分类还是一项很复杂的工作。因此，前期规范建模，至少统一命名，还是对后期检查工作很有帮助的。

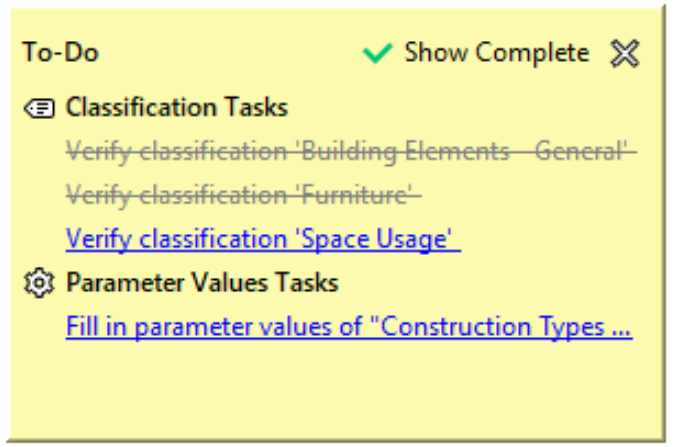

    点击OK后，完成第一个Task，这时候To-Do窗口里面相应的任务就变灰色了。继续之后的ClassificationTasks，Furnature是检查模型里面家具导入时的分类的。SpaceUsage是空间分类。比如ClassRoom会被分类到Educational。

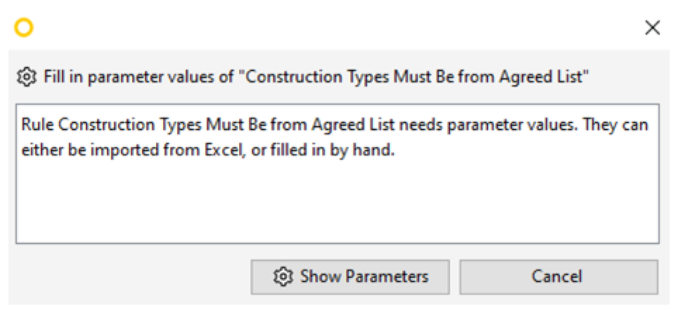

    再看第二类的Task，是对度量参数的检查和确认。这是为了解决有的国家用英制，有的用公制这种度量标准不一的问题。点击Fillinparametervaluesof“ConstructionTypeMustBefromAgreedList”(填写“建造类型必须来自商定列表”的参数值)，软件弹出提示窗口。这些尺度的参数，既可以从Excel导入，也可以手动填入。

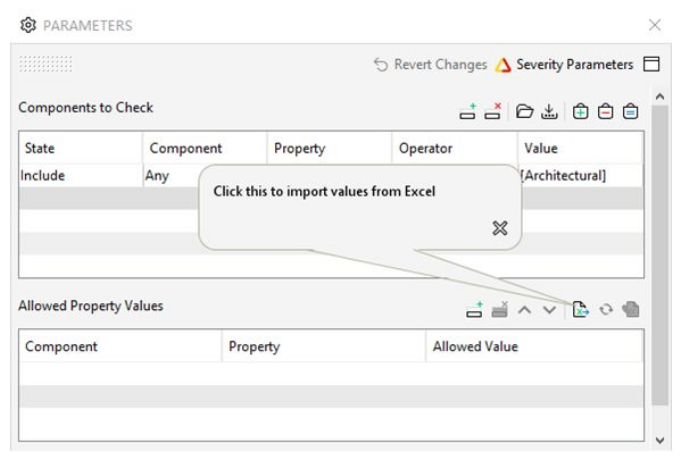

    点击ShowParameters，弹出Parameters窗口，选择下面的xls文件小图标，从Excel导入。

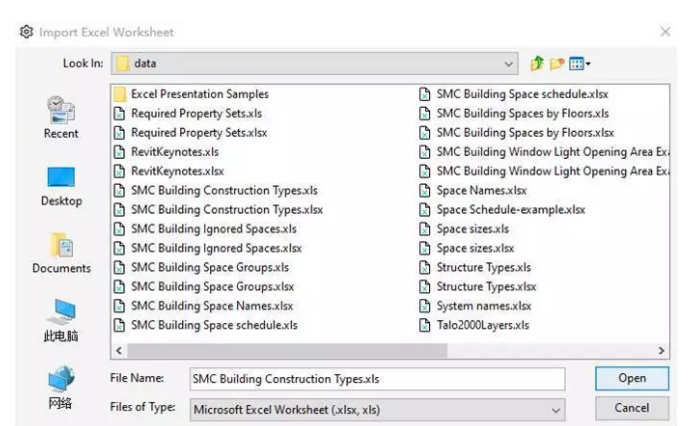

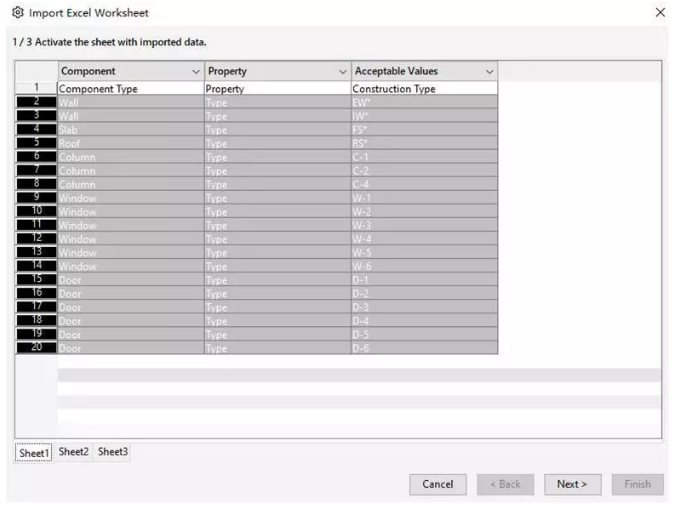

    在ImportExcelWorksheet窗口选择SMCBuildingConstructionTypes.xls，点击Open，在打开的ExcelSheet中，选择除了第一行以外的所有行，点击Next，直到点了Finish。

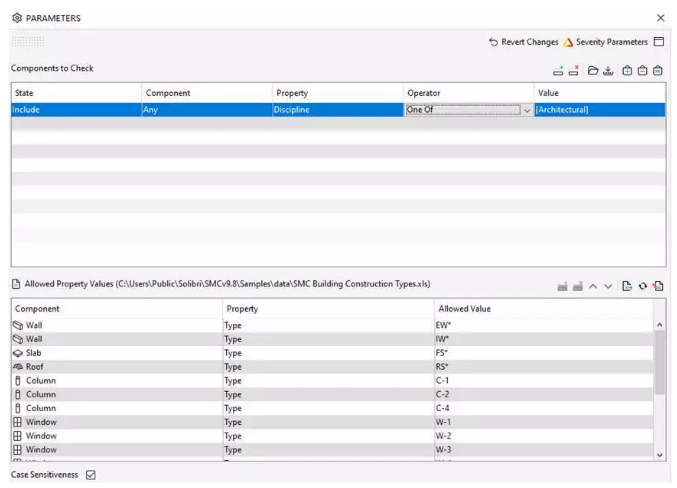

    这时候可以在Parameter窗口看到从Excel导入的数据了：

    查看检查结果

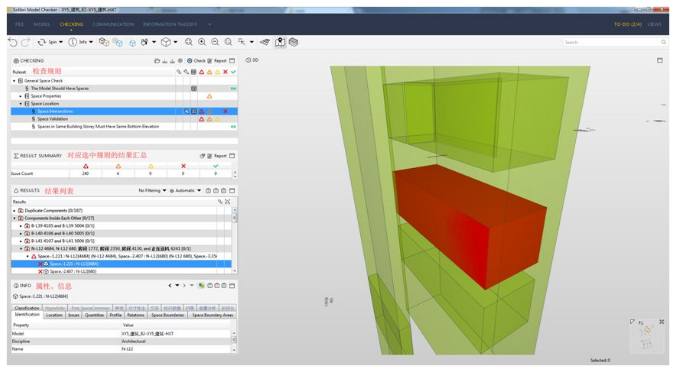

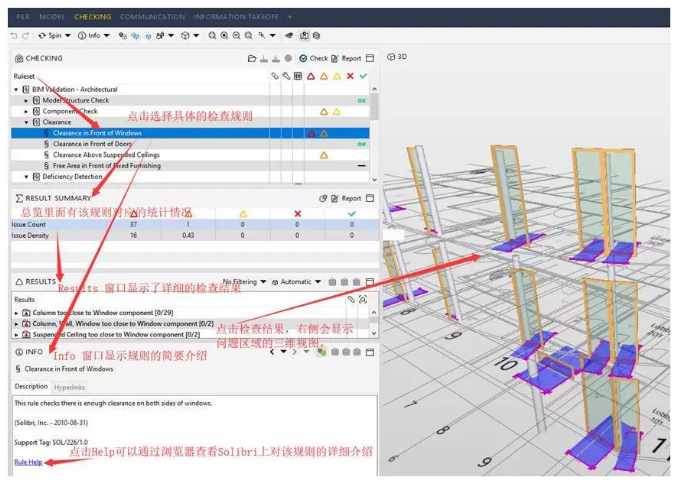

    检查结果展示在CKECKING选项卡的左侧，用不同的图标表示模型问题的严重程度。从最左侧深红色三角形到最右侧的依次表示严重问题，中等问题，轻微问题，被排除问题，以及没有问题。

    在CKECKING的Rulesets窗口里面选择具体的检查规则。

    RESULTSUMMARY里面可以看到基于该规则的检查结果的统计情况，也就是各个等级的问题分别有多少。

    在RESULTS里面，则显示了基于该规则检查出来的详细检查结果，点击某一项检查结果，可以在右侧看到模型里面对应该问题区域的三维视图。双击具体问题里的具体问题构件，则会亮显该构件。

    左侧最下方的INFO窗口，则显示了该检查规则的简要介绍。点击RuleHelp则可以通过浏览器看到该规则的详细介绍。在选择具体问题构件时，则显示的是该构件的属性。

    处理检查结果

    检查问题是为了解决问题。由于SMC并不是核心建模软件，解决问题对这款模型检查软件来说，更多的倾向于把找到的问题高效率传达给相关负责人。

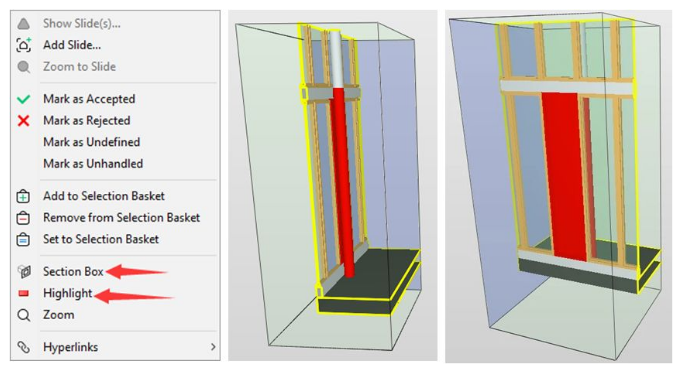

    在软件中，点击Results中的构件，右侧三维视图会自动定位到该构件。右键菜单选择SectionBox，则会生成一个包含问题构件的长方体盒子，再点击Highlight则会把问题构件高亮显示，旋转三维视图（操作方式跟Revit类似）可以在不同角度观察问题构件，下图所示为检查出来的问题：柱子挡住了窗户的区域。

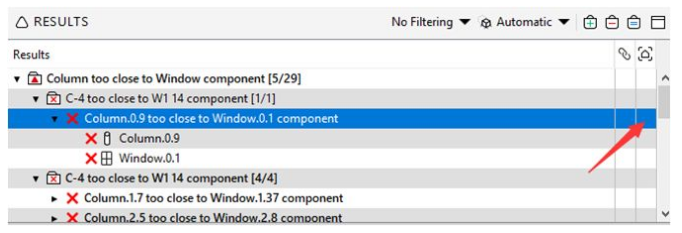

    旋转到合适的视角后，点击Result子窗口问题构件这一行最右侧的一列下面的空白格，就会弹出Issuedetail窗口。另一种进入Issuedetail的方式是，选择问题构件，右键菜单（如上图所示）里面选择AddSlide，同样的效果。从Slide这个名字可知，类似于创建一页幻灯片。

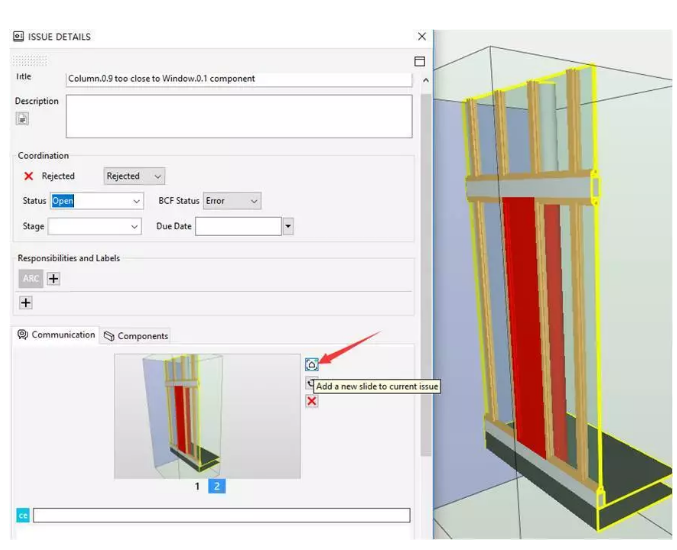

    在Issuedetail窗口里面，可以为检查出来的问题命名（Title），添加描述（Description），设定协同参数（Coordination），添加标签和负责人（ResposibilitiesandLabels）。

    设定协同参数的时候，软件默认会把该问题的严重程度改为Rejected，里面可以将该问题的状态Status设置为公开、已分配、已解决、关闭，还可以设置问题解决期限等等。

    同时软件会自动在COMMUNICATION中将此时的三维视图窗口截图，如果觉得需要换个角度截个图，可以在三维视图中调整到新的角度，然后再IssueDetai的COMMUNICATION栏点击就可以将新的视图添加为一页幻灯片。点击该栏中任意一张幻灯片，视图窗口会自动切换到当时截屏的状态。

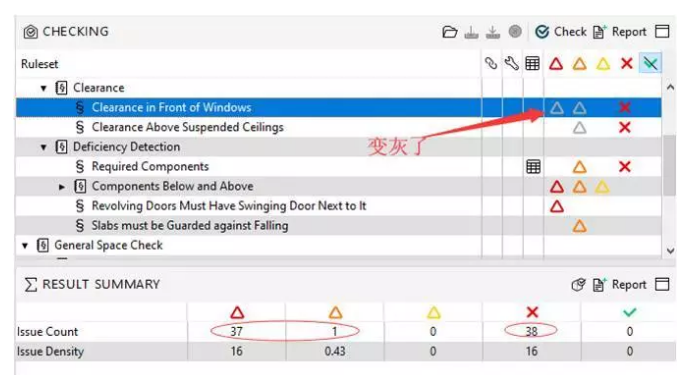

    每处理完一个问题，Rejected的数量会加1，当1条规则检查出来的问题之和，等于Rejected的数量时，就意味着所有的问题都已经被处理了。这时候该规则下表示严重等级的图标就会变灰，避免用户重复检查。

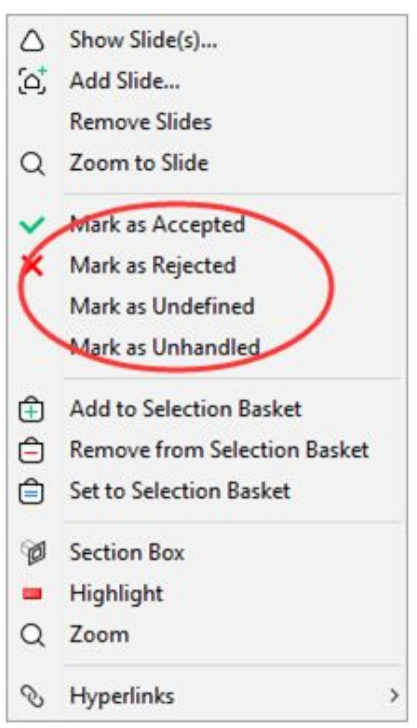

    除了通过添加幻灯片的方式在IssueDetails里面改变问题的状态，在前文所示问题构件的右键菜单里，也有直接改变状态的选项：

    结果汇总，沟通解决

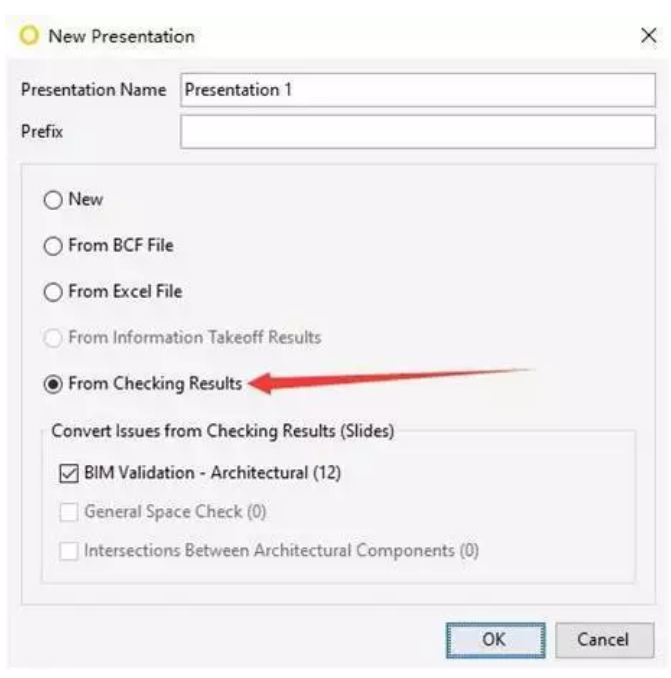

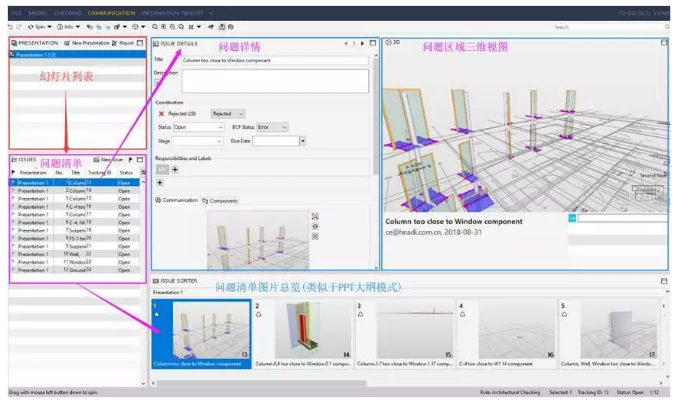

    导入模型，设定规则，协助准备，执行检查，分析结果之后，我们可以进入到COMMUNICATION选项卡对结果汇总了。在该选项卡左上角，选择NewPresentation新建新的演示文件，命名，选择来源，这里我们选择从检查结果生成，选完后点击OK。

    然后，软件会将检查出的问题，依据之前处理结果时的IssueDetail，生成一个总的演示文件，同时也可以在ISSUES子窗口里面添加新的Issue。

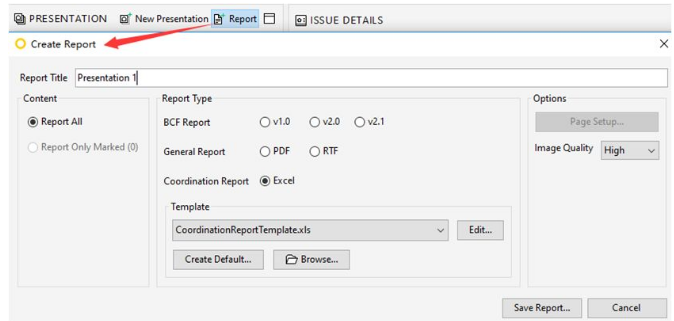

    在演示文件准备好以后，我们就可以生成一个CoordinationReport了，命名，选择Report格式为Excel，选择xls模板，点击SaveReport，选定保存的路径，软件就会把所有Issue编号，并将其中的描述和截图都保存到一个Excel文件里面。

    ▲BCF格式文件可以和Revizto瑞思图平台实现交互

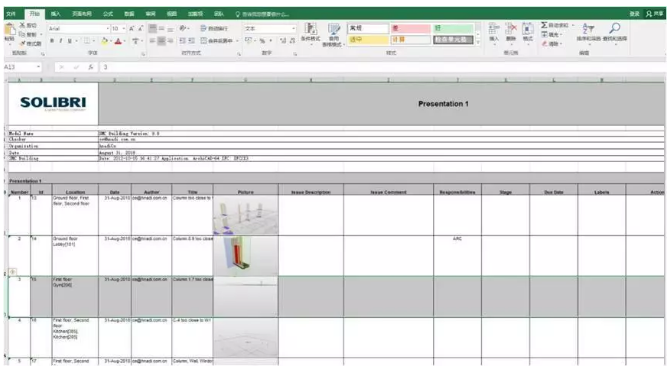

    生成的Resport如下图所示，信息还是比较全面的，所有记录的信息都自动导出来了。

    不过，Excel版本Report的劣势在于，看报告的人得通过问题描述等信息去找到自己模型的位置，因此，官方推荐将检查的模型和报告等都一起保存为SMC格式。只要负责协同工作的用户使用付费版的SMC检查问题，分析结果，汇总报告。其他用户，使用免费的SolibriModelViewer就可以方便的查看检查结果，双击截图就可以方便的定位到问题所在的位置。

    以上是为了让大家了解软件的原理与设定，实际常规的操作要简单得多，导入模型-选择常规规则集-运行检查-将模型存为SMC格式交给责任人，傻瓜式操作，完全可以应付一般的模型检查工作。
