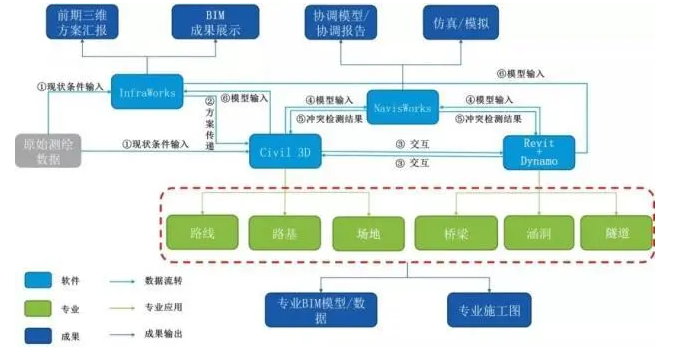

一、软件路线

    路桥隧工程BIM软件建议（Autodesk平台）

    1、Revit：建立单体桥梁、隧道、房屋、管网等模型；

    2、Civil3D：建立场地、地质、道路、管线、土方等模型；

    3、Lumion：施工场地三维布置及漫游展示；

    4、Infraworks：大场景模型整合展示；

    5、Dynamo：曲线段桥梁等异形结构建模；

    6、3dmax：施工工序、工艺模拟，三维技术交底。

    二、桥梁工程

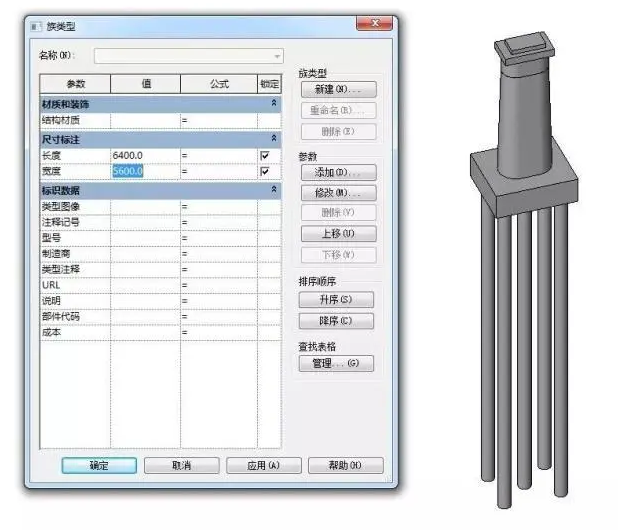

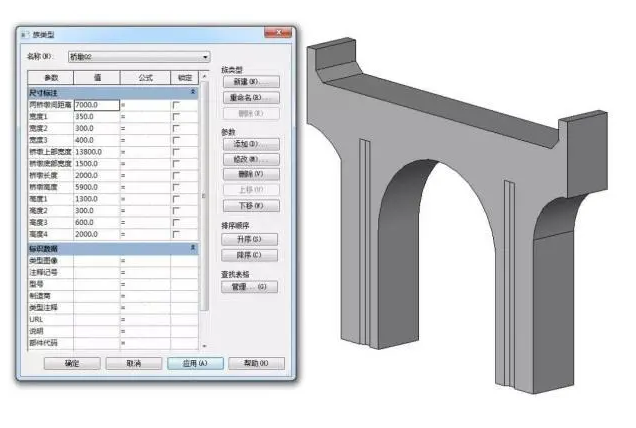

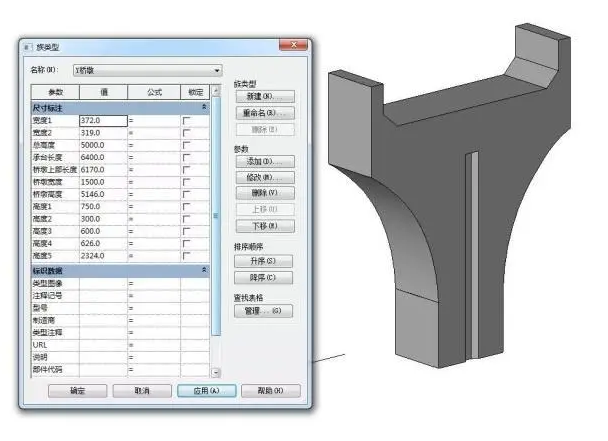

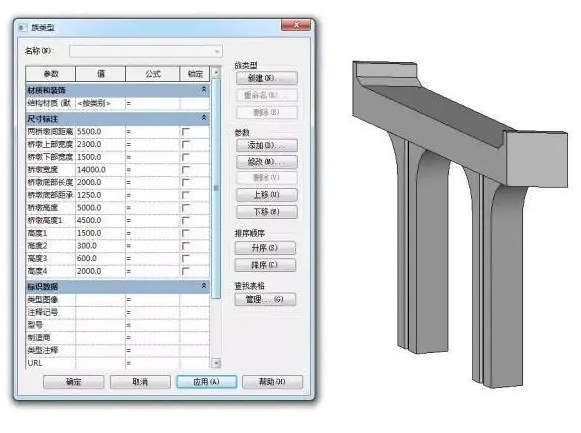

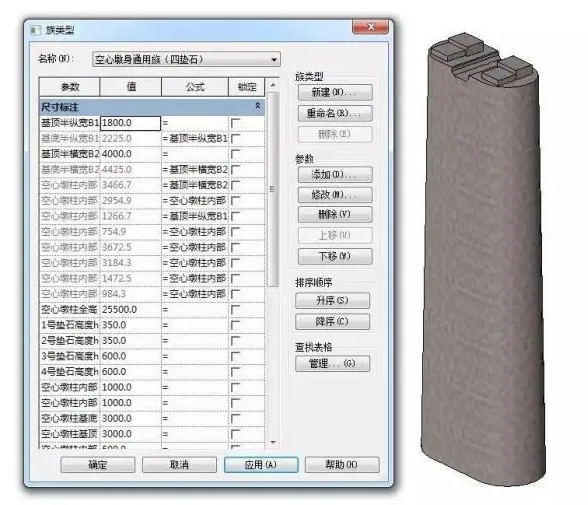

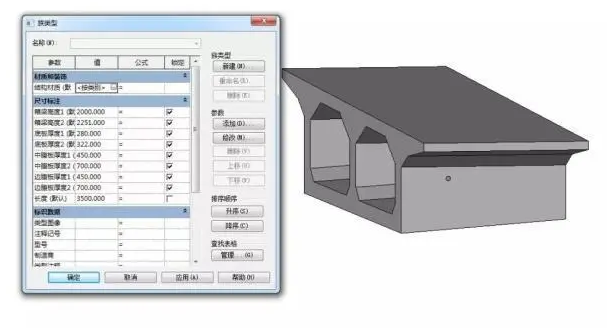

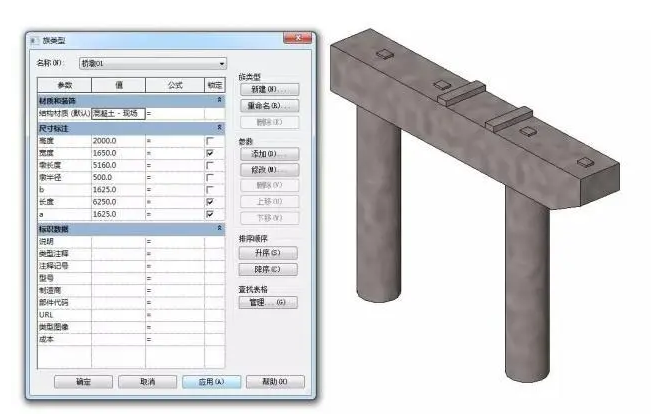

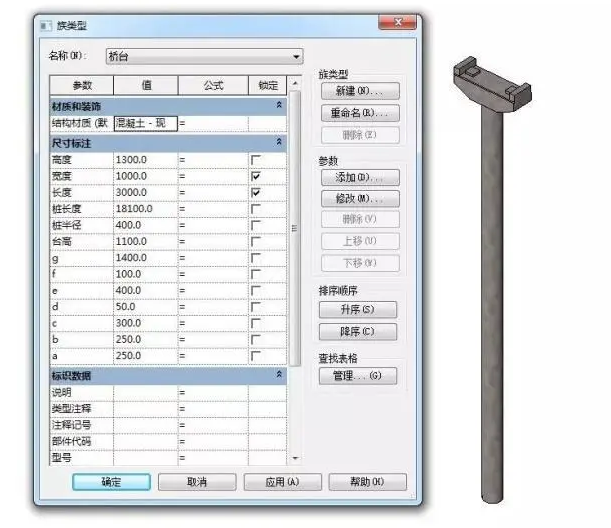

    1、使用Revit建立桥梁BIM族库：桩基、承台、桥墩、桥梁上部梁段、锯齿块、钢束、锚具、明挖基础、空心桥等；

    2、使用Dynamo+Revit安装预应力钢束及钢筋模型；

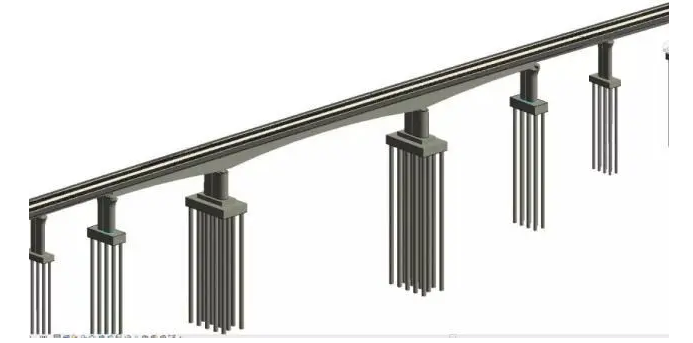

    3、组装成全桥的Revit整体模型。

    三、隧道工程

    1、使用Revit建立隧道BIM族库：洞门、超前大（中）管棚、超前小导管、系统锚杆、喷混凝土、钢筋网、防水板、钢架、拱墙、仰拱、电缆沟槽、盖板，中央水沟，踏步，仰拱填充等；斜井锚杆、钢架、喷混凝土、衬砌、专用洞室等；

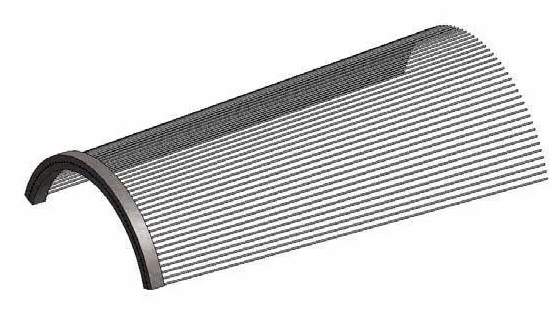

超前大管棚

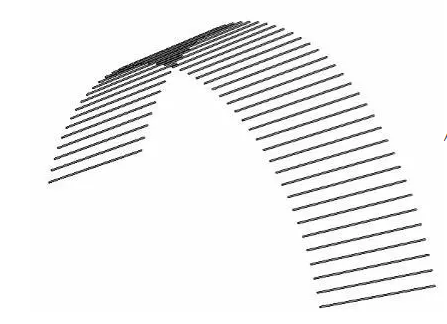

小导管

型钢钢架

钢筋网

仰拱填充

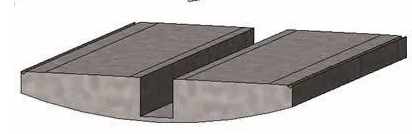

水沟盖板

二衬

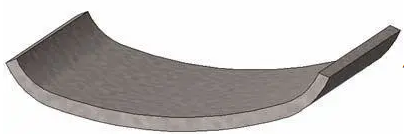

仰拱

水沟

喷射混凝土

    2、组装完成隧道的Revit整体模型。

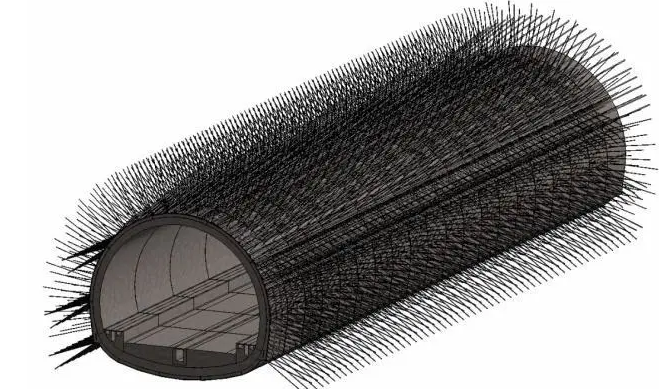

隧道整体模型

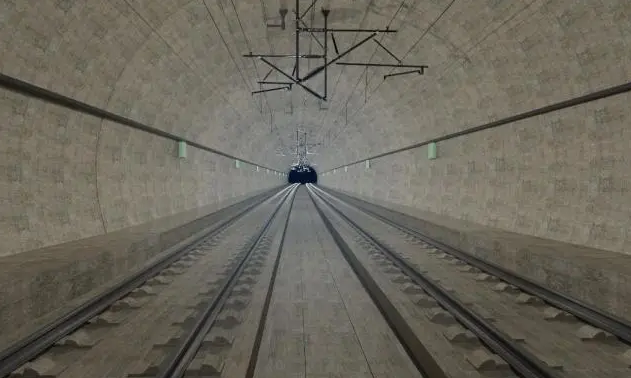

隧道内部

    四、道路工程

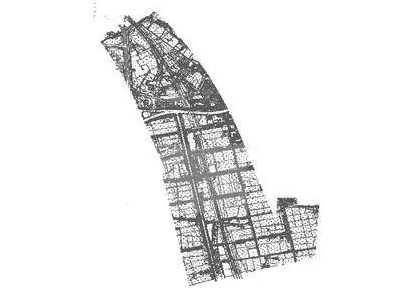

    1、在设计院交付的AutoCAD下的二维平面图中，提取三维地面模型数据，并把实测的横断面上的点转化为可用的模型数据；

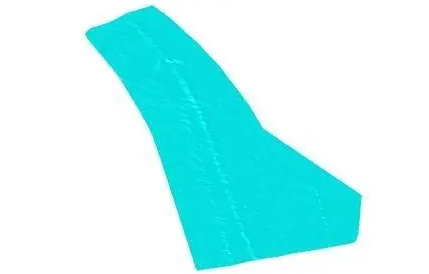

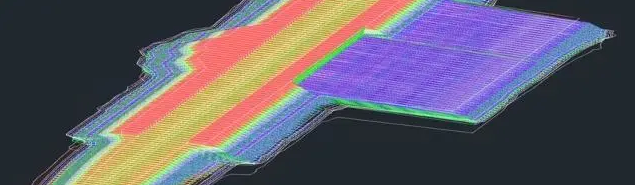

    2、把数据导入Civil3D中，创建地形模型。

    3、道路平纵面设计建模

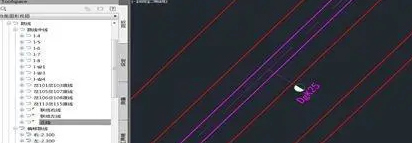

线路平面

线路纵面

    4、道路路基断面定制（Civil3D部件编辑器）

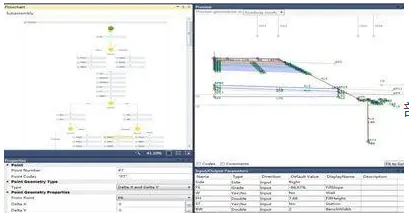

部件编辑器

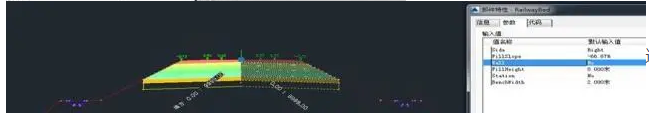

道路横断面

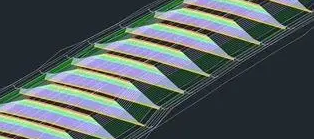

    5、利用平纵横生成路基三维模型，通过横断面扫略生成三维实体。

横断面扫略线

路基三维模型

    五、模型整合

    各专业模型完成后，开展模型整合工作，所有模型成果整合在平台Infraworks中。

    1、首先是对各专业模型进行格式转换，调整为Infraworks能够识别的格式。

    2、模型定位，选取坐标系统，一般常用2000国家大地坐标系。

    3、然后是整体效果调整，例如环境，天气，阳光等等。
