1、做好准备工作

工作人员在暖通空调中应用BIM技术时，还应预先做好准备工作。这就要求工作人员应选择合适的软件。而当前在暖通空调施工中使用到的软件主要是到Magi CAD与Revit MEP，这两种软件都是面向建筑工程师以及设计师等工作人员的，特别适用于建筑机电领域工作人员。而机电管线的综合排布又是在暖通空调施工中应用BIM技术的关键环节，因此，工作人员必须根据暖通空调工程实际情况来选择合适的软件。

2、加强对应用流程的控制

工作人员在做好相关准备工作后，就应开始正式利用BIM技术来进行暖通空调的实际施工。其中主要包括以下几个关键环节：建模分析-风管系统建模-水系统及管道建模-

复核、检查与校核-汇总处理相关数据。

（1）做好建模分析。工作人员应基于3D工程模型来对建筑性能等进行深刻分析，以便对暖通空调设计进行不断的优化。这就要求工作人员能够通过对其内部的集成分析工具来实现对能耗的有效分析，以便对暖通空调系统的整体负载值进行准确评估，同时还能帮助工作人员做好冷负荷报告与热负荷报告。

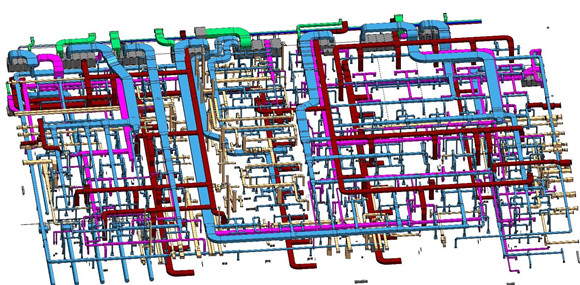

（2）风管系统的建模。工作人员还应针对风管系统进行建模。这就要求工作人员应先建立一个HAVC系统库，确保其具有一定的机械功能，并通过对通风管网与管道等的布置来完成三维建模。工作人员通过对BIM技术的合理应用，能够更方便的修改位置，也就是说系统库里的模型视图等都能自动进行协调变更等。需要工作人员注意的是，在对尺寸的标注与管道压损进行计算时，应严格遵照相关工业标淮与规范，由于我国目前工业规范与标准尚未制定完成，因此仍旧沿用外国的工业标准等。此外，风管往往拥有较大的尺寸，需要占据较多的立体空间，而新的风管道大多会延伸到建筑外部，进而和建筑内部的墙体发生碰撞。而通过使用BIM技术就能够有效解决这一问题。

（3）水系统与管道的建模。工作人员还需针对水系统与管道进行建模。这就要求工作人员能够基于冷负荷报告与热负荷报告来完成供暖系统库的建立，进而通过对热水管网与管道的布置来进行三维建模。城市建筑工程中的水系统管道往往较长而又数量繁多，且普遍是从市政网入，由地下室出口处，因此，水系统的管道极易出现交叉与碰撞的问题。所以，工作人员可以通过Revit MEP软件的应用，利用其自身具有的定尺装置与定位装置等，能够在发生交叉时，对管道的高度与长度进行修改。

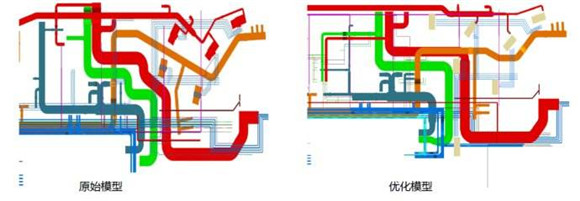

（4）复核、检查与校核等。工作人员还应重视对各管道设备的参数进行复核，并做好管道碰撞检查与设备管道净高检查等，同时还应加强对设备通道的校核、对检修空间的检核等，以便通过对检核检验得到准确的信息数据，以便工作人员对碰撞点进行优化调整，并完成BIM综合图的绘制。

（5）汇总处理。最后，工作人员还做好数据的汇总处理，以便将数据信息在给排水与电气专业间进行高效共享，大大提升工作人员的工作效率。同时，工作人员还应在实现信息数据的有效汇总的同时，确保完成各领域的专业构建，以便工作人员能够顺利将其调整为一个整体的建筑系统，为暖通空调工程的施工提供有效的指导。
