revit如何创建剖断线？在revit中坡道没有剖断线怎么办？
文章来源：柏慕BIM

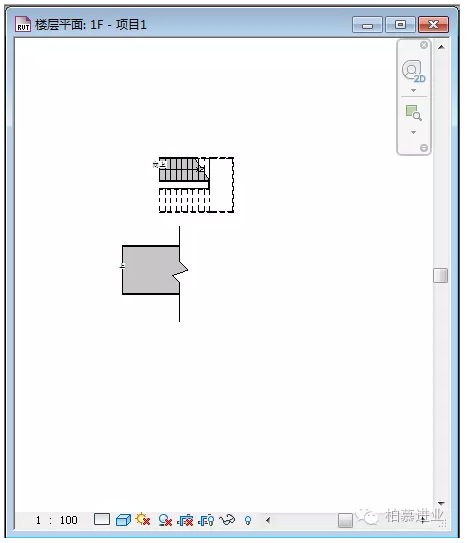

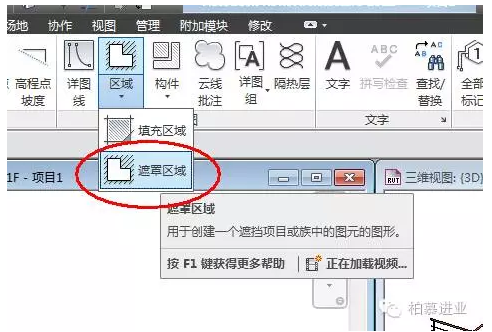

1）当出现如图1的问题时，此时我们可以用“遮罩区域”命令。进入楼层平面，点击“注释”选项卡中的“详图”面板下的“区域”工具下拉菜单的“遮罩区域”命令如图2；
图1
图2

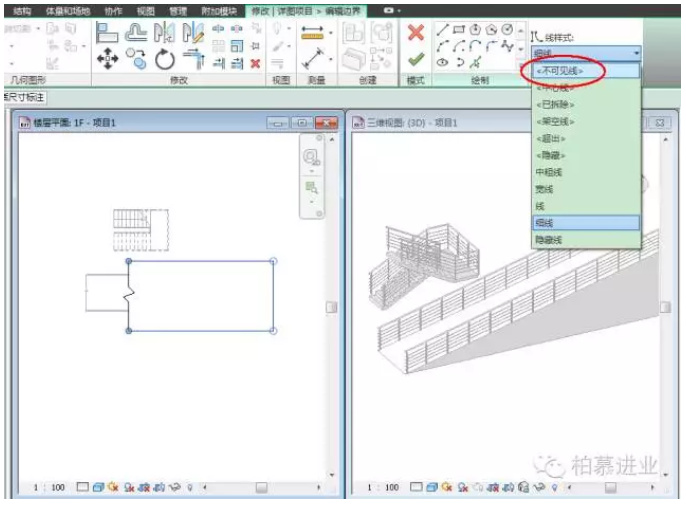

2)绘制如图3的轮廓，点击“修改”选项卡中“模式”面板下的“完成编辑模式”命令。
图3

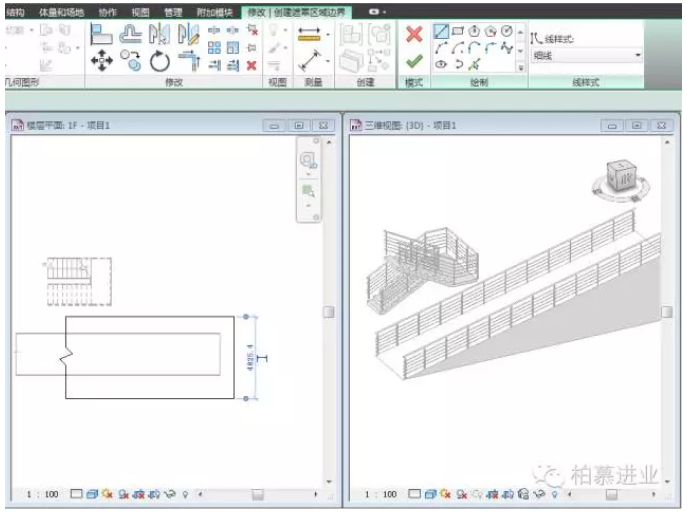

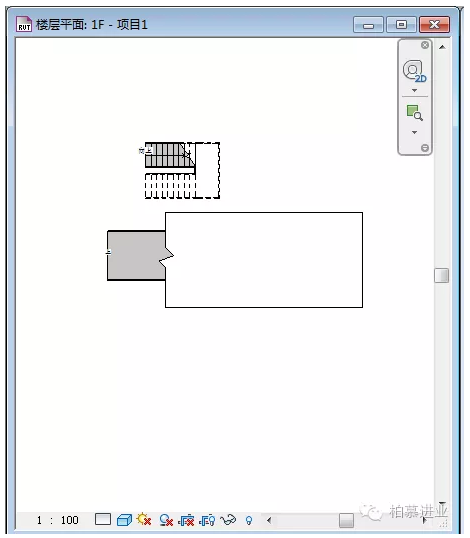

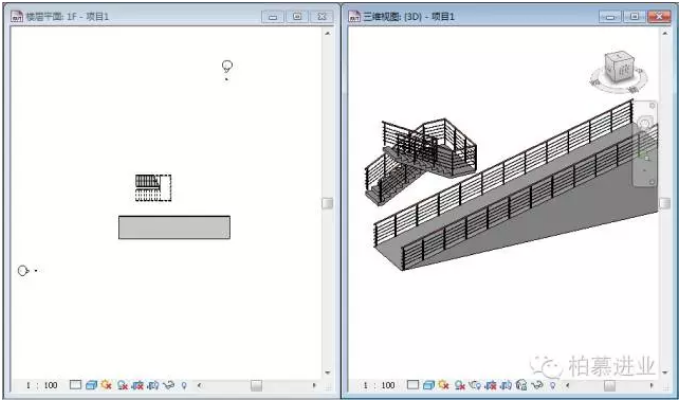

4)这时大家会发现遮罩区域没有达到预期的效果如图4，此时只要选中遮罩区域并选择“编辑边界”命令，把多余的线改成“不可见线”即可完成如图5、图6；
图4
图5
图6
