施工阶段的BIM技术是整个工程实施BIM的重要环节，通过创建BIM模型对场地布置、大型设备及现场施工进行三维渲染与演示，真实感更强烈，同时易于现场管理。

（1）项目场地管理

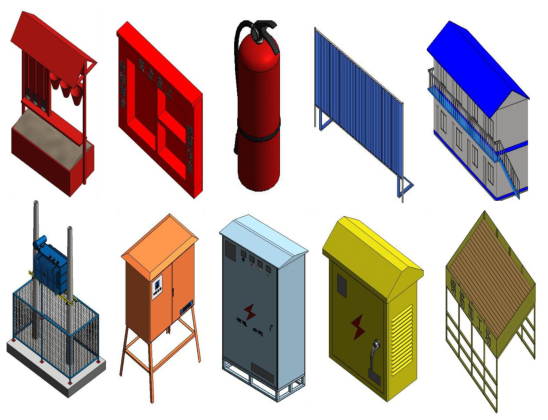

通过统一场内临建元素的详细做法，建立企业标准化族库，如下图2.2所示，根据工程建设各阶段的场地布置方案，提前考虑场地转换需求，避免元素的重复布置，提高场地布置效率，将布置好的平面元素立体直观化，在三维模式下，指导项目前期现场的临建施工，效果直观且一目了然。

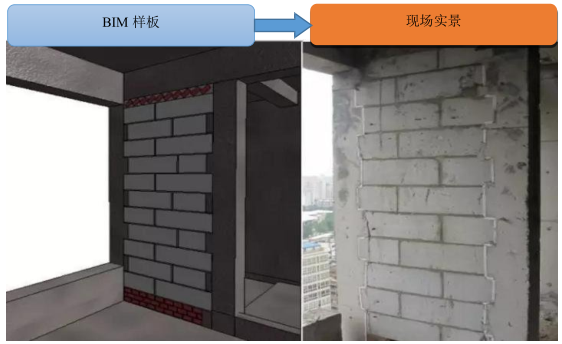

在绿色施工阶段，提前对场内布置的元素转换预演，结合软件统计功能自动生成临建工程量，根据场地的空间使用功能及合理需求，在占地面积最小的原则下，选择最佳布置方案，提高场地的节约工程成本。通过BIM样板指导现场实际施工，发现问题及时对照BIM样板，如图所示。

将抽象的平面图转化为立体直观的实景模拟图，提前设计参观路线，如图所示，加强企业CI（Corporate Identity）形象管理，提高企业CI形象设计效率。

（2）施工方案模拟

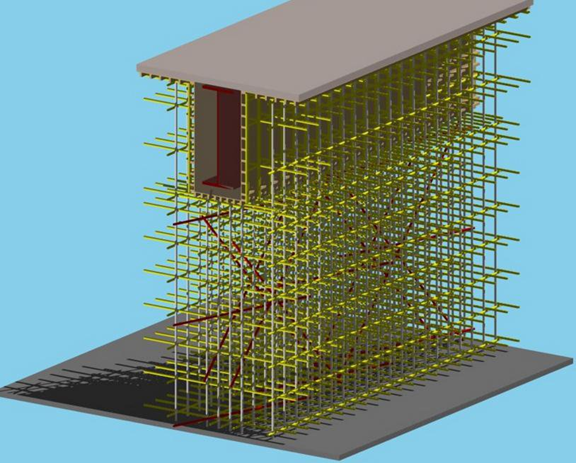

通过施工作业模型的可视化技术，实现对工程信息及实施方案的三维交底。特别是复杂的大型及异型钢筋混凝土工程，钢筋安装及模架安装体系复杂，这一方面历来是技术交底的难点及控制要点，借助BIM技术建立的三维模型，直观展示工程的实体构造及详细做法，如图所示。

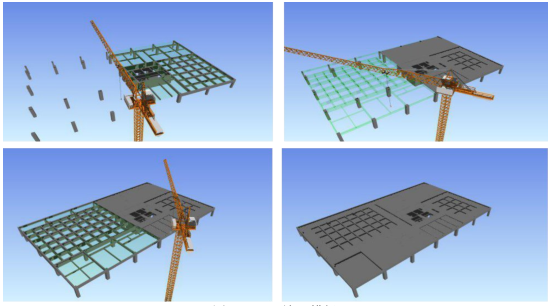

在施工方案可视化的过程中，除了技术交底，可充分利用模型信息对方案进行分析优化，如图所示，以选取最佳施工方案，提高方案选取的准确性。

（3）施工图审查

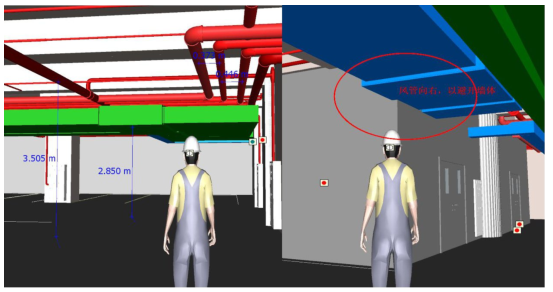

通过设置不同专业之间、不同碰撞类型的碰撞检查及时发现问题反馈给设计院，这一过程相当于对设计图纸的二次审查。除了碰撞检查，BIM技术中的三维施工审查则主要是通过人工对BIM模型进行三维校审，一目了然，直观明显，利用BIM技术测量及标注等工具，对校审过程中提前发现的问题，及时标注修改，如图。
