    日照分析

    住宅建筑日照标准

    在进行日照分析之前，应先明确日照相关规范标准的要求，包括模拟参数设置、标准要求以及国家和项目所在地的地方相关规范要求。

    国际标准通常参考《城市居住区规划设计规范》GB50180-93和《建筑日照计算参数标准》GBT50947-2014

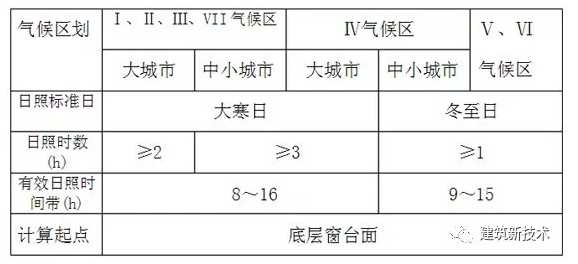

    由上图可以看出，北京属于Ⅲ类气候区大城市，因此计算标准日为大寒日、日照时数应≥2小时、有效日照时间带为8-16h，计算起点为底层窗台面。其他具体参数设置等依据所查国家及地方标准。

    目标建筑

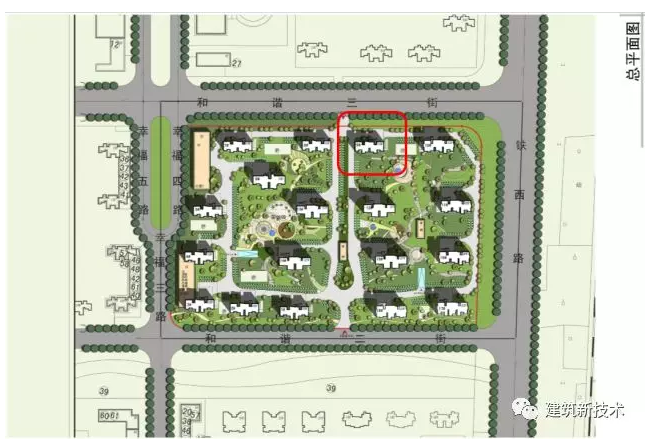

    本教程以分析图中红框圈起住宅日照情况为例进行说明。

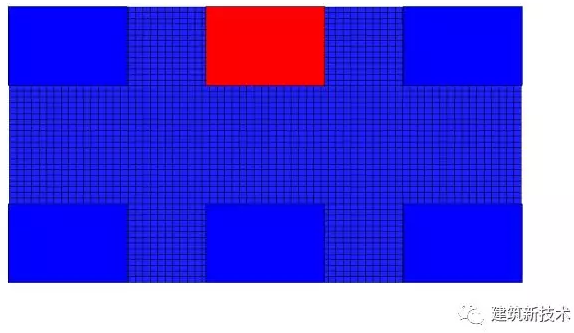

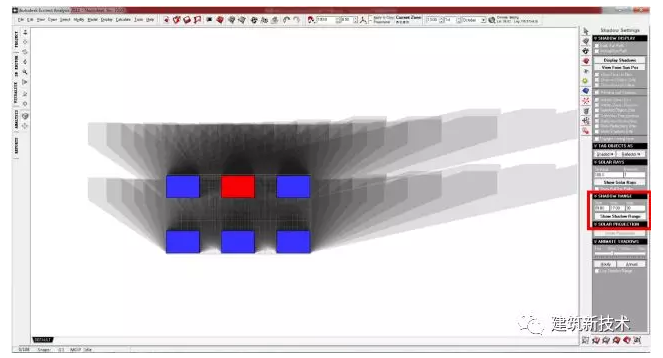

    大寒日有效日照时间带阴影范围俯视图

    首先通过教程Ⅲ【阴影遮挡分析】中的方法明确日照分析中主客体建筑范围，将有效日照时间带内对目标建筑有影响的周边建筑找出，以便进行下一步分析。

    分析网格建立

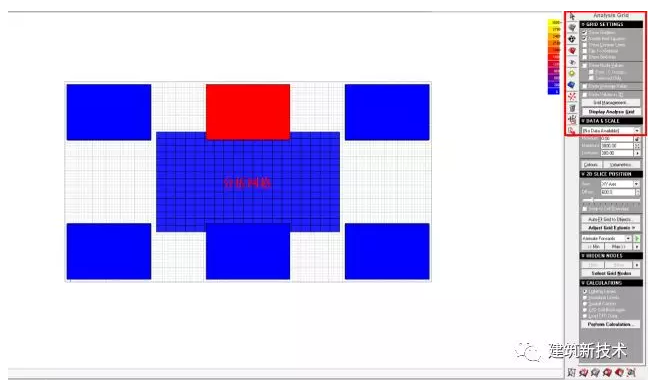

    在ECOTECT中进行模拟分析需要建立分析面上的分析网格。在界面右侧命令栏中选择“分析网格”（AnalysisGrid），单击“展示分析网格”选项卡，可以在可视化界面中看到显示出的分析网格。

    调整网格方式一

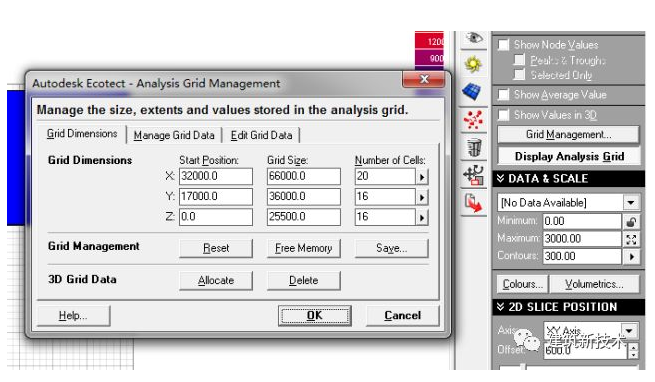

    第一种调整网格的方式可选择“网格设置”选项卡中的“网格管理器”（GridManagemnet）。弹出管理器页面如图所示，可通过“启示坐标”、“网格尺寸”和“网格数量”三个参量来调整X、Y、Z三个轴向的网格。

    调整网格方式二

    网格切片设置

    调整后网格情况

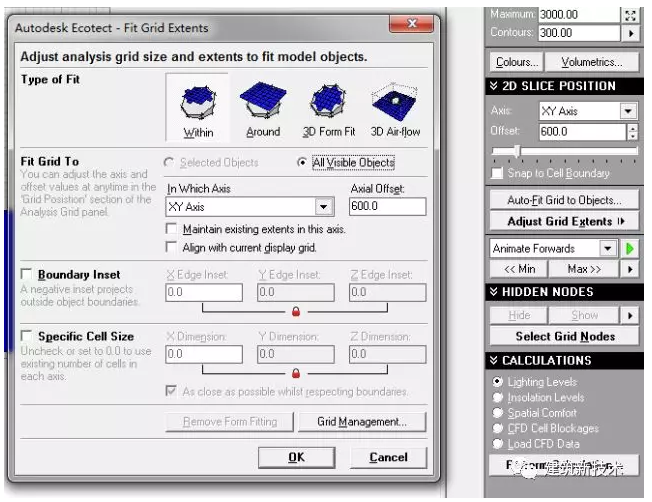

    第二种调整网格的方式可选择“2维切片位置”选项卡中的“自适应网格”（Auto-FitGridtoobjects）。弹出界面中有四种自适应类型，包括内部、外部、三维外形和三维流体。本案例日照分析模拟标准面按规范要求应选取底层窗台面，模拟窗边日照情况。因此点击“外部自适应”，然后适量调整网格数量。此外，通过2维网格切片选项卡可调整网格方向（本案例为XY平面方向）以及网格高度。建高度设置为底层窗台面高度900，发网格自动调整至如图所示。（网格数量越多，网格越密，计算越精准，计算速度越慢）。

    选择计算类型

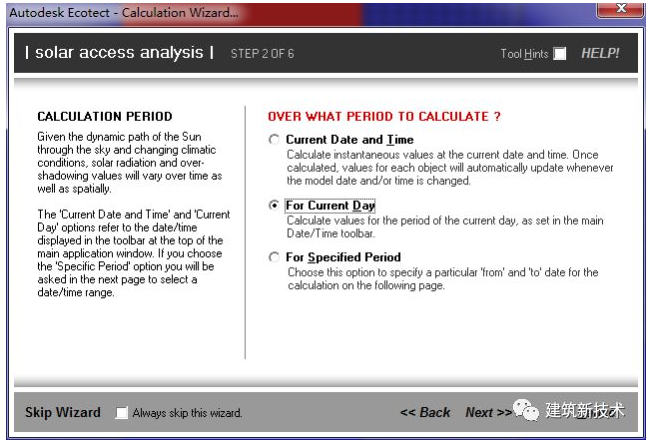

    选择计算时间

    选择计算面

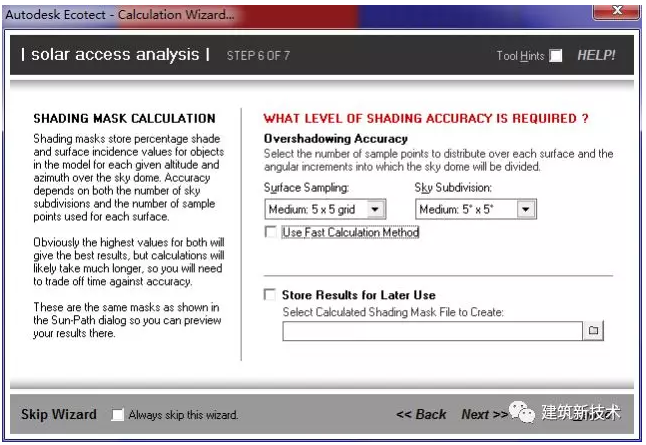

    选择计算精度

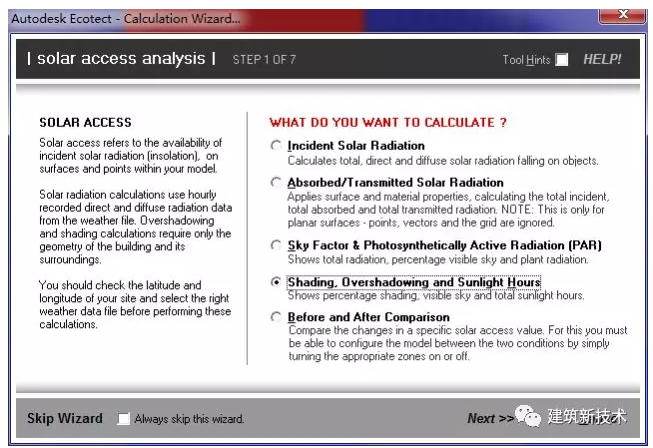

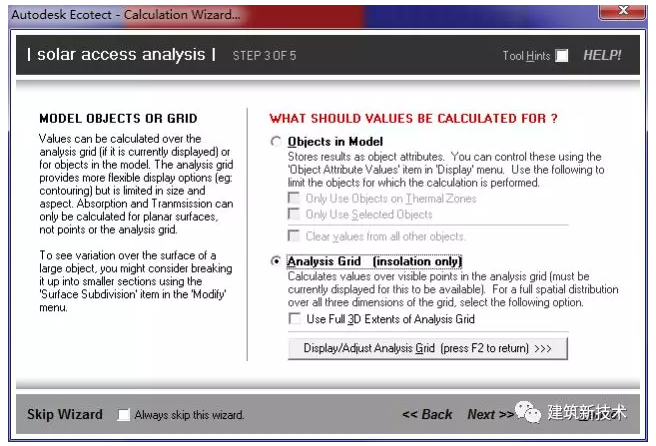

    在菜单栏中选择“计算”选项卡，做日照分析选择“SolarAccessAnalysis”，弹出模拟参数设置界面。具体参数设置如上图所示。

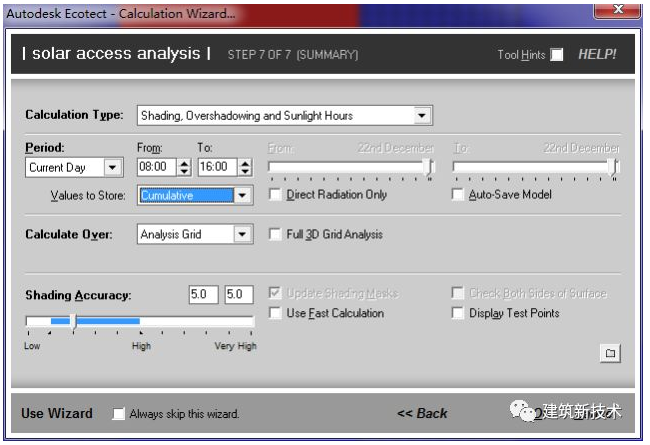

    参数设置确认界面

    在设置好模拟参数以后，界面会弹出一个设置的总览界面，以便对参数设置进行再次确认，模拟类型选为“阴影、遮挡和日照时间”，模拟时间选择“大寒日8点到16点”（北京有效日照时间带），计算面选择“分析网格”，计算精度可根据需求自行选择。点击“OK”进行模拟计算。

    数据和范围选项卡

    输出模拟结果选择

    模拟结束后，在右侧命令栏选择“分析网格”选项卡，在“数据和范围”选项中可选择输出结果类型和输出结果阈值范围等。

    网格显示设置

    同样在“分析网格”选项卡中，在“网格设置”选项中可根据需求选择显示网格节点数值、等值线等结果展示方式。

    大寒日有效日照时间带线上日照时数分析结果

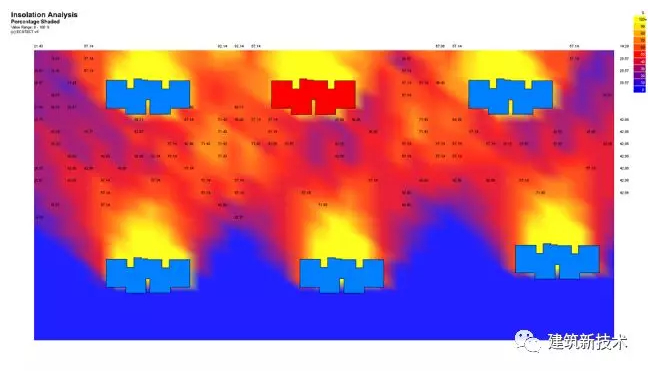

    大寒日有效日照时间带遮挡率分析结果

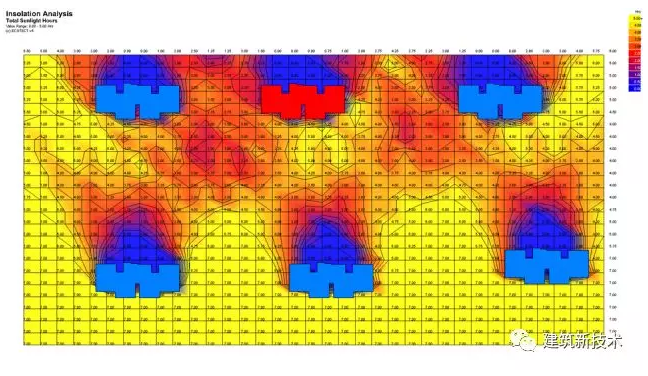

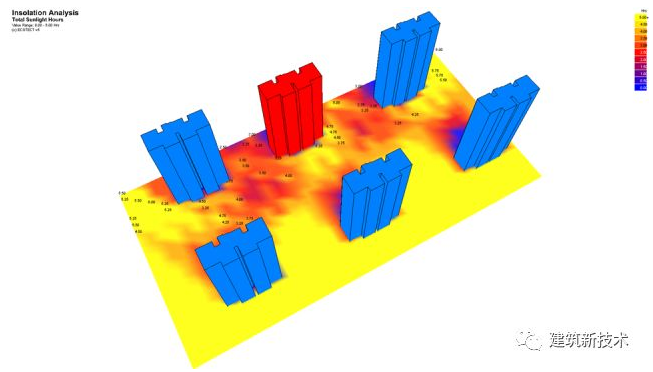

    大寒日有效日照时间带日照时数分析轴测图

    模拟结果如图所示。因底层窗台面线上日照时数分析图满足规范要求，因此建筑南、东、西三个朝向的窗户均可满足日照时数要求，无需再进行立面模拟分析。该建筑满足日照规范要求。日照分析至此结束。
